SKF-BT45F - Macchina del ghiaccio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per ghiaccio commerciale
Modello	SKF-BT45F (compatibile SKF-B40F, SKF-C50F, SKF-C55F)
Alimentazione	220-240 V ~ 50 Hz (stima)
Fusibile integrato	15 A
Funzione di produzione del ghiaccio	Automatica con ciclo di fusione
Regolazione del tempo di produzione	Sì, da -5 a +8 minuti
Funzione di autopulizia	Sì, ciclo da 5 a 10 minuti
Programmazione accensione/spegnimento automatico	Sì
Indicatore di aggiunta acqua	Sì
Indicatore cestello pieno	Sì (spia "stop")
Collegamento all'acqua	Possibile (rubinetto o barile)
Pressione acqua richiesta	0,1 - 0,4 MPa
Materiale del rivestimento	Acciaio inossidabile (stima)
Accessori inclusi	Manuale, filtro acqua, tubo di scarico, paletta per ghiaccio, fascette in nylon, anello di salto, anelli di tenuta, clip blu, tappo di ricambio
Garanzia	Certificato di garanzia elettronico
Produttore	Vevor
Origine	Prodotto in Cina
Manutenzione esterna	Pulizia con detergente delicato e panno morbido
Manutenzione interna	Ciclo di autopulizia con aceto/limone
Sicurezza	Messa a terra obbligatoria, non usare prolunghe, spazio di ventilazione di almeno 5 pollici

Domande frequenti - SKF-BT45F Vevor

Cosa significa il codice di errore E1 sulla mia macchina per ghiaccio Vevor?

Il codice E1 indica che non viene rilevato alcun deviatore di ghiaccio. Verificare che la piastra di guida del ghiaccio sia installata e reimpostata correttamente. Se il problema persiste, l'interruttore magnetico potrebbe essere danneggiato e deve essere sostituito.

Come pulire la mia macchina per ghiaccio Vevor?

Utilizzare la funzione di autopulizia: aggiungere una miscela di acqua e aceto o succo di limone (1:1) nel serbatoio, tenere premuto il pulsante CLEAN per 3 secondi. Il ciclo dura da 5 a 10 minuti. Quindi risciacquare con acqua pulita ripetendo l'operazione.

Posso utilizzare acqua in barile con la mia macchina per ghiaccio?

Sì, è possibile utilizzare acqua in barile. Posizionare il tubo di ingresso dell'acqua nel barile e assicurarsi di riempirlo regolarmente. Ruotare l'interruttore di comando blu verticalmente per selezionare la modalità barile.

Come regolare la dimensione dei cubetti di ghiaccio?

Utilizzare i pulsanti « + » e « - » sul pannello di controllo. Il tempo di produzione può essere aumentato fino a 8 minuti o diminuito fino a 5 minuti. Un tempo più lungo produce cubetti più grandi.

Cosa fare se l'acqua non si raffredda?

Verificare se il compressore funziona. Se il compressore gira ma non raffredda, potrebbe esserci una perdita di refrigerante. Se il compressore non si accende, la scheda madre o il compressore potrebbe essere difettoso. Contattare un tecnico.

Come collegare il tubo di scarico?

Collegare un'estremità del tubo di scarico all'uscita della macchina e l'altra estremità a un contenitore o a uno scarico. Assicurarsi che l'uscita del tubo sia più bassa dell'uscita della macchina per un corretto drenaggio.

Perché la macchina smette di produrre ghiaccio?

La spia « stop » si accende quando il contenitore del ghiaccio è pieno. Rimuovere i cubetti per riprendere la produzione. Verificare anche che il tappo di scarico sia installato correttamente e che ci sia acqua a sufficienza.

Come impostare il timer di accensione/spegnimento automatico?

Per l'accensione automatica, premere contemporaneamente i pulsanti « Prenotazione/Pulizia » e « + » o « - » per impostare l'ora. Per lo spegnimento automatico, fare lo stesso durante la produzione di ghiaccio.

Cosa fare se appare il codice E2?

E2 significa che la produzione di ghiaccio è normale ma il quarto ciclo si ferma. Ciò può essere dovuto a un interruttore magnetico difettoso o a mancanza d'acqua. Controllare il livello dell'acqua e l'installazione del tappo di scarico.

Qual è la tensione di alimentazione richiesta?

La macchina richiede una presa con messa a terra corretta. La tensione nominale deve essere stabile; è tollerata una fluttuazione del ±10%. Utilizzare uno stabilizzatore se necessario. Il fusibile sulla scheda è di 15 A.

MANUALE UTENTE SKF-BT45F Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

Macchina per il ghiaccio commerciale

Modello: SKF-B40F, SKF-B45F

SKF-C50F, SKF-C55F

È importante leggere attentamente queste istruzioni e conservarle per riferimento futuro.

	Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norm Il funzionamento è soggetto alle seguenti due condizio Questo dispositivo non può causare interferenze danno (2) questo dispositivo deve accettare qualsiasi interfere ricevuta, comprese le interferenze che potrebbero causa funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo del bidone della spazz barrato indica che nell'Unione Europea il prodotto richie raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotto contrassegnati come tali non possono essere smaltiti i normali rifiuti domestici, ma devono essere portati in u di raccolta per il riciclaggio di dispositivi elettrici ed e

IMPORTANTI ISTRUZIONI DI SICUREZZA

Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima di utilizzare la macchina per la prima volta.

ATTENZIONE: IL GHIACCIO NON PUÒ ESSERE CONSERVATO NEL CONTENITORE DEL GHIACCIO DURANTE LA NOTTE. NON È FRIGORIFERO: IL GHIACCIO SI SCIOGLIERÀ IN ACQUA E USCIRÀ DALLA MACCHINA.

1. Se si collega alla rete idrica, ATTENZIONE: è necessario collegare

fornitura di acqua potabile;

1. La macchina è destinata all'uso in applicazioni domestiche e simili, come:

- aree cucina per il personale in negozi, uffici e altri ambienti di lavoro; - fattorie;

- dai clienti in hotel, motel e altri ambienti di tipo residenziale;

- ristorazione e industrie affini.

1. La macchina deve essere utilizzata all'interno, lontano da porte e senza ostacoli, in un buon posto ventilato. Tra i quattro lati della macchina e la parete devono esserci almeno 50 cm.
2. Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima di utilizzare qualsiasi apparecchio.
3. Non utilizzare questo o qualsiasi altro apparecchio con un cavo danneggiato.
4. Collegare solo a prese adeguatamente polarizzate. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.
5. Non posizionare la macchina e il cavo di alimentazione vicino a materiale infiammabile. Non coprire il cavo. Non immergerlo in acqua.
6. Si sconsiglia l'uso di prolunghe, poiché potrebbe surriscaldarsi e costituire pericolo di incendio.
7. Scollegare il produttore di ghiaccio prima di pulirlo o effettuare qualsiasi riparazione o manutenzione.
8. Prestare attenzione e supervisione quando l'apparecchio viene utilizzato vicino a bambini.
9. Non utilizzare il produttore di ghiaccio all'aperto. Evitare la luce solare diretta e assicurarsi che ci siano almeno 5 pollici di spazio tra il retro dell'unità e il muro.
10. Non utilizzare liquidi diversi dall'acqua nell'unità per produrre il ghiaccio.
11. Non pulire il produttore di ghiaccio con detergenti infiammabili. I fumi

possono creare pericolo di incendio o esplosione.

1. Non ribaltare la macchina.
2. Se il produttore di ghiaccio viene portato all'interno dall'esterno durante il periodo invernale, attendere alcune ore per riscaldarsi a temperatura ambiente prima di collegarlo alla fonte di alimentazione.
3. Questa unità deve essere adeguatamente messa a terra per la sicurezza. Il cavo di alimentazione è dotato di una spina a tre poli accoppiata con prese a muro standard a tre poli per ridurre al minimo la possibilità di scosse elettriche.
4. Collega il tuo apparecchio ad una presa dedicata, presa a muro correttamente installata e collegata a terra. Non, in ogni circostanza, l'alimentazione e/o la messa a terra devono essere indirizzate a un elettricista certificato.
5. I materiali schiumosi all'interno sono combustibili e devono essere tenuti lontani dal fuoco.
6. È vietato tirare il cavo per staccare la spina; staccare la spina è d'obbligo.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve essere posizionata su una superficie piana e uniforme.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve essere posizionata su una superficie piana e uniforme.

ATTENZIONE: questo apparecchio deve essere collegato a terra.

1) Il fusibile sul PCB è da 15 A; se modificato, deve essere azionato da un tecnico. 2) La fluttuazione della tensione non può superare il ±10% rispetto alla tensione nominale, altrimenti è necessario uno stabilizzatore di tensione. IMPORTANTE: per evitare pericoli dovuti a instabilità, l'apparecchio deve essere posizionato su una superficie piana e uniforme.

PROCEDURE OPERATIVE

DISIMBALLAGGIO DEL PRODUTTORE DI GHIACCIO

1. Rimuovere tutti i materiali di imballaggio esterni ed interni. Controllare

Tutti gli accessori seguenti sono inclusi o meno. Se mancano, contattare il nostro servizio clienti. Dopo aver disimballato la macchina, si consiglia di lasciarla riposare per 24 ore prima di accenderla.

1. Pulire l'interno con acqua tiepida e un panno morbido oppure pulire l'unità utilizzando la funzione Self-Clean.
2. Trova una posizione per il produttore di ghiaccio in cui sia protetto dalla luce solare diretta e da altre fonti di calore (ad esempio fornello, forno, radiatore). Posizionare il produttore di ghiaccio su una superficie piana. Assicurati che ci siano almeno 5 pollici di spazio tra la parte posteriore e i lati del produttore di ghiaccio e il muro.
3. Attendere un'ora affinché il refrigerante si stabilizzi prima di collegare l'unità per l'uso iniziale.
4. L'apparecchio deve essere posizionato in un punto in cui la spina sia accessibile.

Macchina per il ghiaccio x 1

Suggerimenti caldi: controllare se tutti gli accessori seguenti sono inclusi.

Suggerimenti caldi: controlla se tutti gli accessori seguenti sono in

Elenco accessori
NO	Descrizione	Immagine	Utilizzo	QUAN TITÀ
1	Manuale		Manuale operativo	1 PC
2	Filtro		Filtra l'acqua	1 PC
3	Tubo di drenaggio		Drenare	1 PC
4	Cucchiaio di ghiaccio		Prendi dei cubetti ghiaccio	1 PC
5	fascette in nylon		Se necessario, riparare il tubo	2 pezzi
6	Anello di salto		se necessario, fissare insieme lo scarico e il tubo drenaggio	1 PC
7	Anello di tenuta		Mettilo nel rubinetto del tubo di aspirazione. L'altro è di riserva.	2 pezzi
8	Clip blu di ricambio		Clip blu di ricambi se necessario.	2 pezzi
9	Spina di ricambio		Tappo di ricambio che collega il serbatoio se necessario.	1 PC

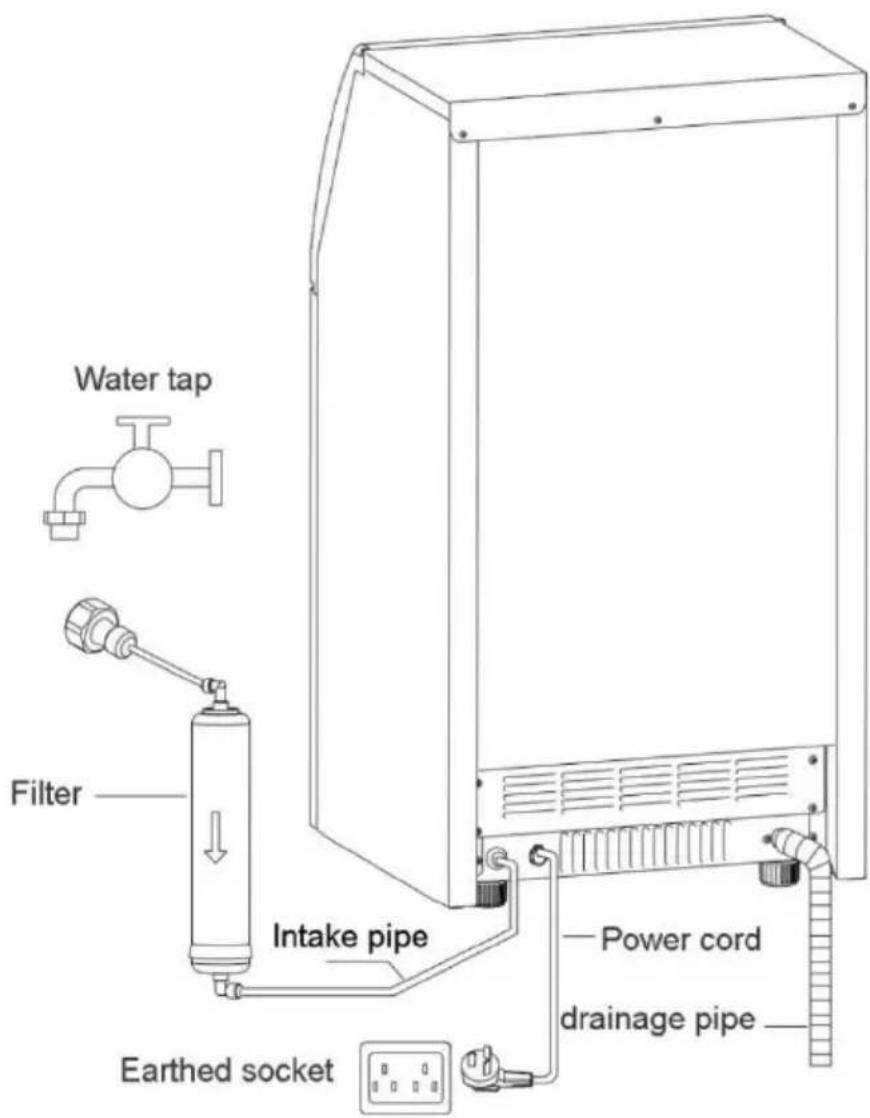

Collegare il produttore di ghiaccio ad altre parti facendo riferimento allo schema seguente.

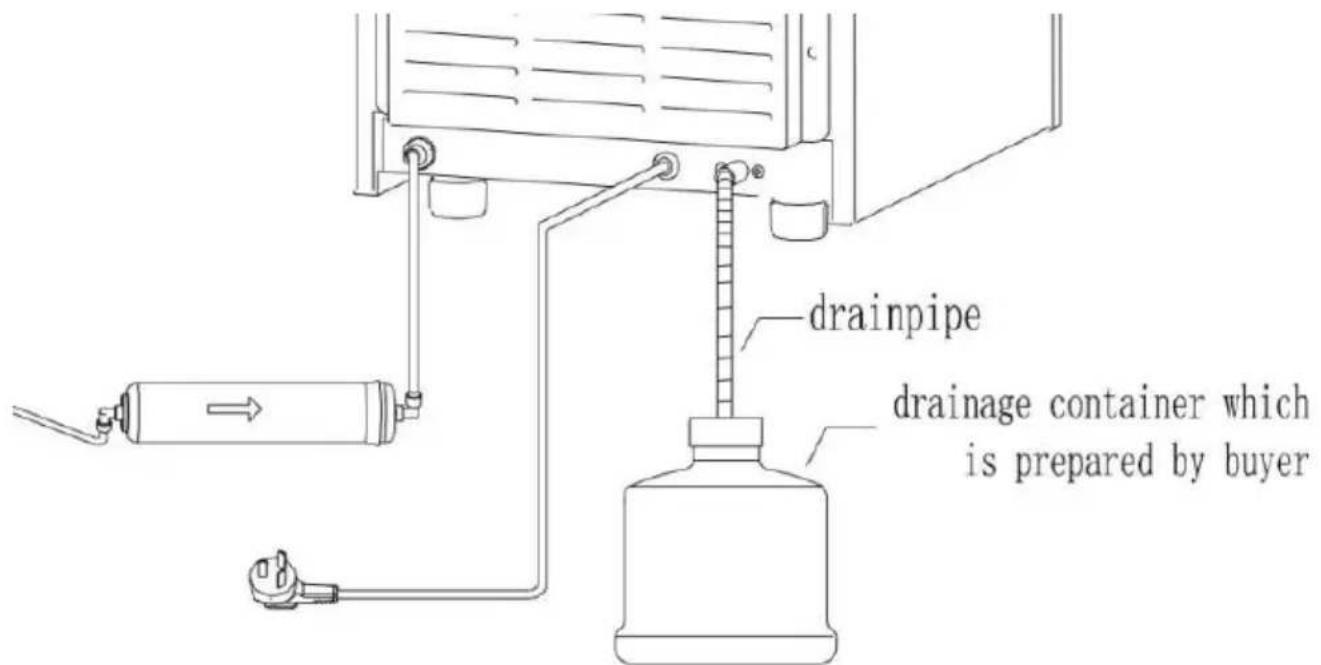

Collegare il tubo di scarico e il tubo di ingresso dell'acqua.

Avvertenza: 1) La macchina può essere collegata solo a fonti di acqua potabile e deve soddisfare gli standard locali sull'acqua potabile. 2) La pressione dell'acqua deve essere compresa tra 0,1-0,4 MPa; se supera 0,4 MPa, è necessario collegare una valvola riduttrice di pressione. 3) Drenaggio: l'uscita del tubo di scarico deve essere più bassa dell'uscita della macchina.

Avvertenza: poiché il ghiaccio nel serbatoio interno si scioglierà, il tubo di scarico deve essere collegato prima dell'uso e inserito in un contenitore o nella fogna.

Nota: collegare un'estremità del tubo di scarico alla macchina e l'altra estremità a un contenitore o a una fogna. L'altra estremità del tubo di scarico deve essere più bassa della porta di scarico della macchina.

È possibile utilizzare l'acqua in botte come fonte d'acqua. Ricordatevi di rifornire regolarmente l'acqua. Inoltre, ruotare l'interruttore di controllo blu in verticale e chiudere l'alimentazione dell'acqua nel tubo.

1. Se si utilizza il rubinetto dell'acqua come fonte d'acqua, assicurarsi che il rubinetto dell'acqua sia aperto per una fornitura d'acqua continua. Se

l'acqua finisce, l'indicatore "aggiungere acqua" si accenderà.

1. Se si utilizza l'acqua in botte come fonte d'acqua, ricordarsi di riempire regolarmente l'acqua, altrimenti l'indicatore di "arresto" si accenderà.

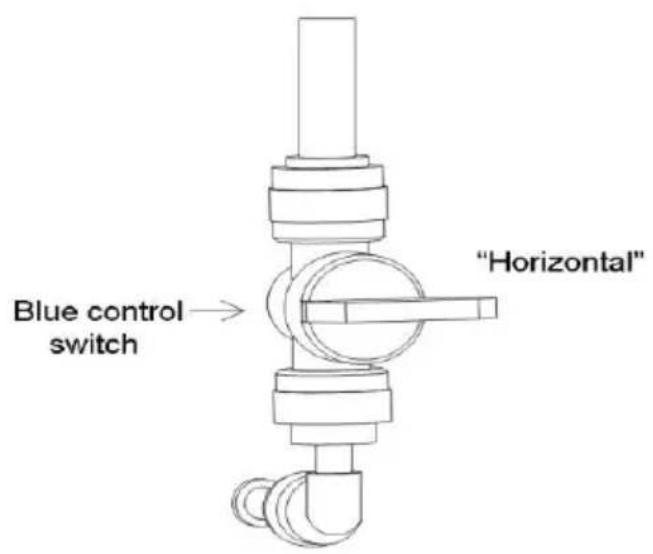

2. Quando si utilizza il rubinetto dell'acqua come fonte d'acqua, ruotare l'interruttore di controllo blu nella macchina in orizzontale. D'altra parte, se si utilizza acqua in botte come fonte d'acqua, ruotare l'interruttore di controllo blu in verticale. Si prega di fare riferimento all'immagine qui sotto.

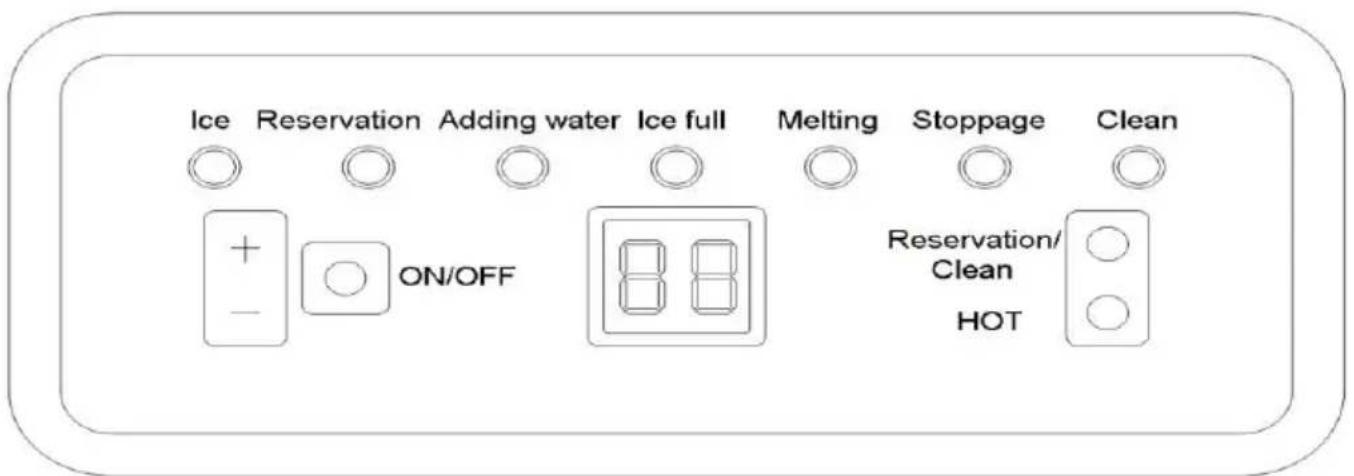

OPERAZIONI DELLA MACCHINA

Operazione di produzione del ghiaccio:

1. Collegare la macchina all'alimentazione elettrica e premere il pulsante "ON/OFF"; l'indicatore di produzione del ghiaccio si accenderà.

Attraverso "+" / "-" è possibile aumentare o diminuire il tempo di produzione del ghiaccio, che verrà applicato al ciclo corrente.

Premere il pulsante "+": se sullo schermo viene visualizzato "1", significa che il tempo di produzione del ghiaccio verrà aumentato di 1 minuto; il tempo massimo può essere aumentato di 8 minuti. Se si preme il pulsante "-" e viene visualizzato "-1", significa che il tempo di produzione del ghiaccio verrà ridotto di 1 minuto; il tempo massimo di riduzione è di 5 minuti. Ciò significa che il tempo può essere regolato da -5 a 8 minuti.

1. Al termine del conto alla rovescia, l'indicatore di "scioglimento" si accenderà. I cubetti di ghiaccio si staccheranno dal pannello di congelamento più tardi.
2. Dopo che i cubetti di ghiaccio si sono staccati, la macchina entra automaticamente in un altro ciclo di produzione del ghiaccio.

Accensione/spegnimento automatico:

1. Quando la macchina è spenta mentre è collegata all'alimentazione, premere il pulsante "Prenotazione/Pulizia" e il pulsante "+"/"-" per impostare il tempo di accensione automatica (in ore). La macchina si accenderà automaticamente dopo che il conto alla rovescia è finito.

Quando la macchina è nel mezzo della produzione del ghiaccio, premere il pulsante "Prenotazione/Pulizia" e il pulsante "+"/"-" per impostare il tempo di spegnimento automatico (in ore). La macchina si spegnerà automaticamente dopo che il conto alla rovescia è finito.

Autopulizia:

1. Quando la macchina è spenta mentre è collegata all'alimentazione, premere il pulsante "Prenotazione/Pulizia" e tenerlo premuto per un po'. La macchina entrerà automaticamente nel programma di autopulizia.

Note:

1) Se si modifica il tempo del conto alla rovescia durante la procedura di produzione del ghiaccio, avrà effetto al ciclo successivo. È possibile premere a lungo il pulsante "HOT" durante la produzione del ghiaccio per scaricare i cubetti di ghiaccio in anticipo. 2) La temperatura ambientale circostante influenzerà il tempo necessario per la produzione del ghiaccio.

PULIZIA E MANUTENZIONE

Si prega di pulire accuratamente il produttore di ghiaccio prima dell'uso iniziale.

Esterno: l'esterno del produttore di ghiaccio deve essere pulito regolarmente con un detergente delicato e acqua tiepida. Utilizzare sempre un panno morbido per evitare di graffiare o danneggiare l'alloggiamento.

INTERNO: utilizzare la seguente funzione Self-Clean:

1. Aggiungi acqua e aceto o una miscela di succo di limone (rapporto
2. Collegare l'unità, tenere premuto il pulsante CLEAN per circa 3 secondi e quindi rilasciarlo. L'unità entrerà automaticamente nel programma di pulizia automatica. Questo processo richiede circa 5-6 minuti. Al termine del programma Self-Clean, l'unità si spegnerà automaticamente.
3. Le pale della ventola ruoteranno. Questo processo risciacqua più volte le parti interne.
4. Una volta completato il programma Self-Clean, scollegare il cavo di alimentazione e scaricare l'acqua scollegando il tappo di scarico sul lato.

Riposizionare il tappo di scarico.

1. Aggiungere acqua fresca al serbatoio dell'acqua, fino al segno del livello dell'acqua.
2. Collegare l'unità e ripetere il processo di autopulizia ripetendo i passaggi da 3 a 5. Questo eliminerà i residui di aceto/limone.
3. Dopo aver scaricato l'acqua, riposizionare e serrare il tappo di scarico.
4. Asciugare l'interno e l'esterno con un panno pulito e morbido.

NOTA: si consiglia vivamente di pulire l'unità prima dell'uso iniziale o se l'unità non è stata utilizzata per un lungo periodo di tempo.

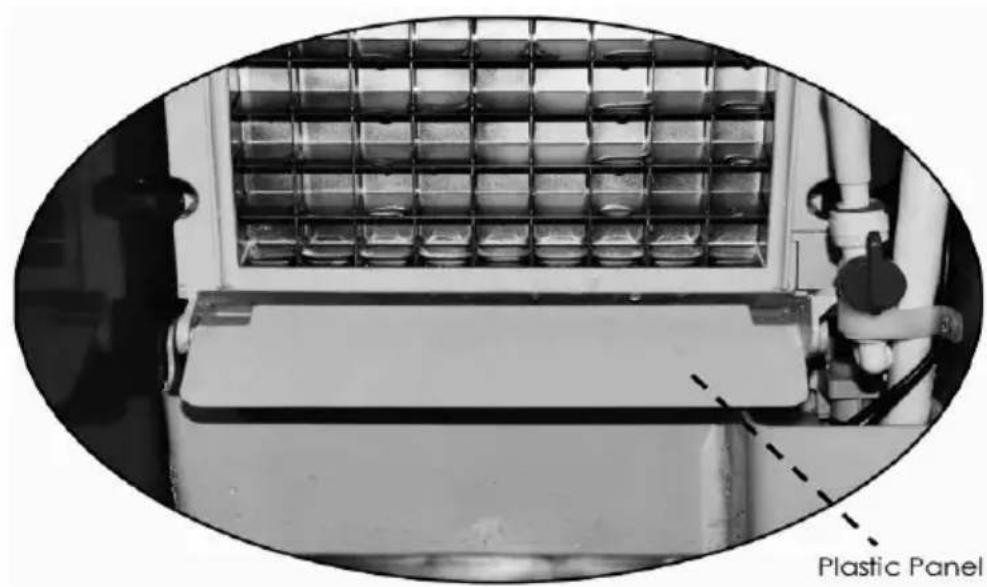

NOTA

1. All'aumentare della produzione di cubetti di ghiaccio, il pannello di plastica all'interno della macchina (mostrato sopra) potrebbe essere premuto dai cubetti di ghiaccio. Quando viene premuto il pannello di plastica

giù, la macchina smetterà automaticamente di produrre cubetti di ghiaccio e l'indicatore di "blocco"

si accenderà. Si prega di pulire regolarmente i cubetti di ghiaccio per mantenere il ghiaccio

fabbricazione.

Analisi dei malfunzionamenti comuni

E1	Nessun deflettore di ghiaccio rilevato	La piastra guida del ghiaccio si è staccat	Reinstallare la guida del ghiaccio
		Interruttore sensibile magnetico danneggiato	Sostituire l'interruttore sensibile magnetico
		La piastra di guida ghiaccio non viene ripristinata	Ripristinare la piastra guida ghiaccio
E2	Ghiaccio fare è normale	Il quarto ciclo del ghiaccio si ferma	Sostituire l'interruttore sensibili magnetico
	Non c'è acqua nella cassetta dell'acqua	Il tappo di scarico r è installato correttamente	Installare correttamente il tappo di scarico
		Approvvigionamento idrico esterno	Controllare la fornitura d'acqu
	Il serbatoio dell'acqua è traboccato nel frigorifero	Approvvigionamento idrico esterno	La valvola dell'acqua sopra il serbatoio non ruota orizzontalmente
		Utilizzare l'acqua del rubinetto come fonte d'acqua	La pressione esterna dell'acqu è troppo elevata per far funzionare la valvola a galleggiante, ridurre la pressione dell'acqua o sostitu una nuova valvola
	C'è acqua nella cassetta	Non c'è acqua, né scorre il tubo della	La pompa è gravemente bloccata, deve essere sostituita
	dell'acqua	doccia	o pulita
			Il tubo della doccia è ostrui Puliscilo
	Solo acqua corrente, non d'raffreddamento o un po' freddo	C'è del ghiaccio sott sullo stampo per il ghiaccio	Aumenta i tempi di produzione premendo il pulsante "+" sul pannello operativo
		C'è del ghiaccio spesso sullo stampo del ghiaccio	Riduci i tempi di produzione premendo il pulsante "-" sul pannello operativo
		Un po' d'acqua è entrata nel frigorifero	Ruotare e regolare il tubo dell doccia
		La parte posteriore della scatola dell'acqua perde nel frigorifero	Regolare la posizione di installazione della scatola dell'acqua
	L'acqua non è fredda	La scheda principale non alimenta il compressore	Sostituire la scheda madre
		Guasto del compressore	Sostituire il compressore
		Compressore ad alta temperatura	Sostituire il compressore
		Il compressore funziona, non raffredo	Perdita di refrigerante, necessita riparazione
E3	Allarme alta temperatura	il sensore della temperatura di condensa è danneggiatoLa ventola di raffreddamento è bloccata da corpi estranei	SostituzioneRimuovere la barricata
		Danni alla ventola di raffreddamento	Sostituzione
E4	Sensore di temperatura di condensazione anomalo	Sensore temperatura di condensazione in corto circuito o aper	Sostituzione
E5_	Sensore temperatura ambiente anomalo r	Cortocircuito o circuit aperto del sensore della temperatura ambiente	Sostituzione
E6_	Mancanza d'acqua	Interruzione della fornitura idrica esterni	Ripristinare l'approvvigionamento idrico
		Elettrovalvola ingresso acqua danneggiata	Sostituzione

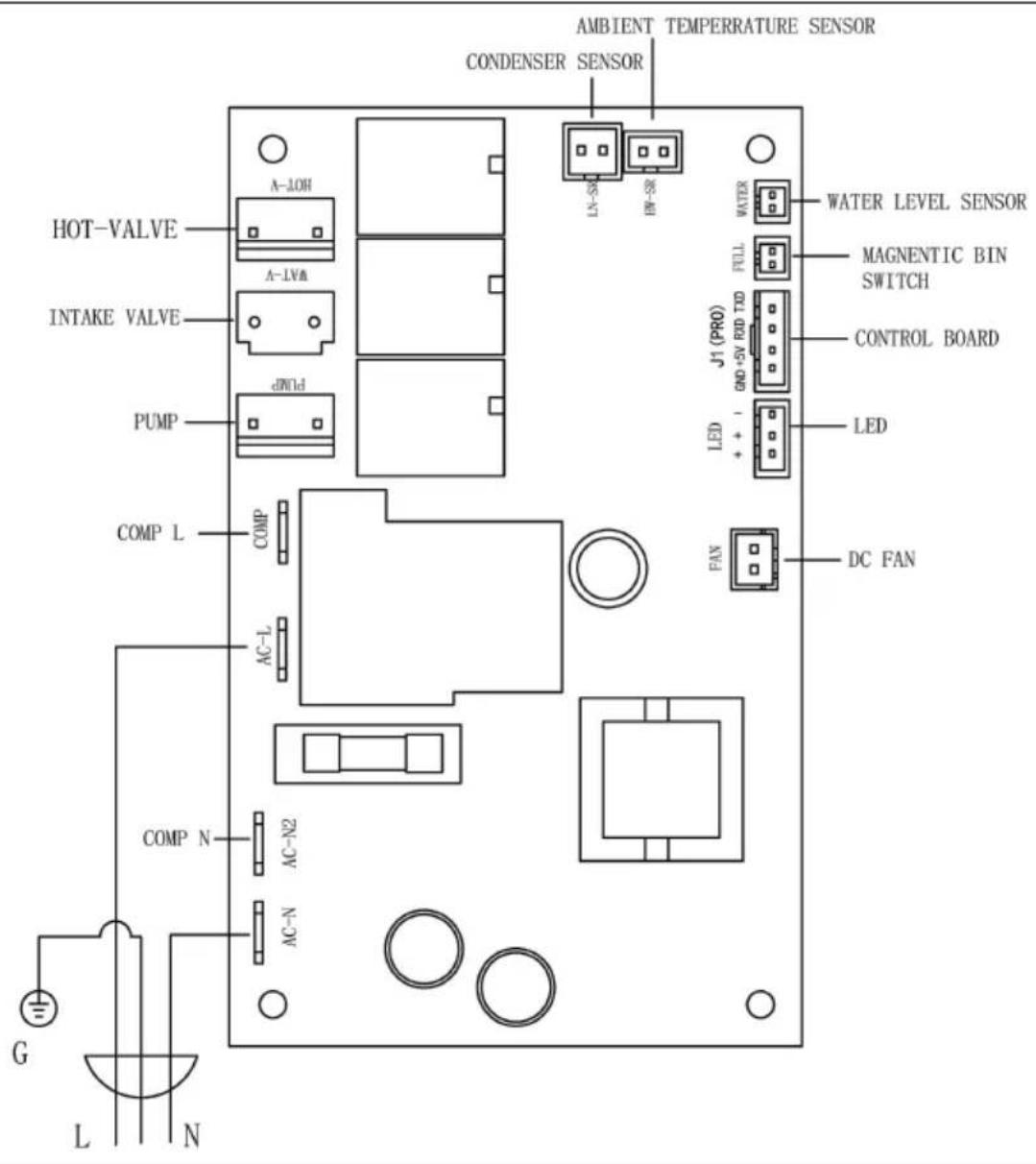

Schema elettrico
