Producttype	Commerciële ijsmachine
Model	SKF-BT45F (compatibel met SKF-B40F, SKF-C50F, SKF-C55F)
Voeding	220-240 V ~ 50 Hz (schatting)
Ingebouwde zekering	15 A
IJsproductiefunctie	Automatisch met dooicyclus
Instelling van de productietijd	Ja, van -5 tot +8 minuten
Zelfreinigingsfunctie	Ja, cyclus van 5 tot 10 minuten
Programmering automatisch aan/uit	Ja
Indicatie water bijvullen	Ja
Indicatie mand vol	Ja (lampje « stop »)
Wateraansluiting	Mogelijk (kraan of vat)
Vereiste waterdruk	0,1 - 0,4 MPa
Behuizingmateriaal	Roestvrij staal (schatting)
Inclusief accessoires	Handleiding, waterfilter, afvoerslang, ijsschep, nylon banden, springring, afdichtringen, blauwe clips, reserve dop
Garantie	Elektronisch garantiecertificaat
Fabrikant	Vevor
Herkomst	Gemaakt in China
Extern onderhoud	Reiniging met mild schoonmaakmiddel en zachte doek
Intern onderhoud	Zelfreinigingscyclus met azijn/citroen
Veiligheid	Aarding verplicht, geen verlengsnoer gebruiken, ventilatieruimte van minstens 5 inch

Veelgestelde vragen - SKF-BT45F Vevor

Wat betekent de foutcode E1 op mijn Vevor ijsmachine?

Foutcode E1 geeft aan dat er geen ijsdeflector wordt gedetecteerd. Controleer of de ijsgeleidingsplaat correct is geïnstalleerd en reset deze. Als het probleem aanhoudt, kan de magnetische schakelaar beschadigd zijn en moet worden vervangen.

Hoe maak ik mijn Vevor ijsmachine schoon?

Gebruik de zelfreinigingsfunctie: voeg een mengsel van water en azijn of citroensap (1:1) toe aan het reservoir, houd de CLEAN-knop 3 seconden ingedrukt. De cyclus duurt 5 tot 10 minuten. Spoel vervolgens na met schoon water door de handeling te herhalen.

Kan ik vatwater gebruiken met mijn ijsmachine?

Ja, u kunt vatwater gebruiken. Plaats de watertoevoerslang in het vat en zorg dat u regelmatig bijvult. Draai de blauwe bedieningsschakelaar verticaal om de vatmodus te selecteren.

Hoe pas ik de grootte van de ijsblokjes aan?

Gebruik de knoppen « + » en « - » op het bedieningspaneel. De productietijd kan worden verhoogd tot 8 minuten of verlaagd tot 5 minuten. Een langere tijd produceert grotere ijsblokjes.

Wat te doen als het water niet koelt?

Controleer of de compressor werkt. Als de compressor draait maar niet koelt, kan er een koelmiddellek zijn. Als de compressor niet inschakelt, kunnen het moederbord of de compressor defect zijn. Neem contact op met een technicus.

Hoe sluit ik de afvoerslang aan?

Sluit het ene uiteinde van de afvoerslang aan op de uitlaat van de machine en het andere uiteinde op een bak of afvoer. Zorg ervoor dat de uitlaat van de slang lager is dan de uitlaat van de machine voor een goede afvoer.

Waarom stopt de machine met het produceren van ijs?

Het lampje « stop » brandt wanneer de ijsbak vol is. Verwijder de ijsblokjes om de productie te hervatten. Controleer ook of de afvoerdop goed is geïnstalleerd en of er voldoende water is.

Hoe stel ik de automatische aan/uit-timer in?

Voor automatisch inschakelen drukt u tegelijkertijd op de knoppen « Reserveren/Reinigen » en « + » of « - » om de tijd in te stellen. Voor automatisch uitschakelen doet u hetzelfde tijdens de ijsproductie.

Wat te doen als foutcode E2 verschijnt?

E2 betekent dat de ijsproductie normaal is maar dat de vierde cyclus stopt. Dit kan komen door een defecte magnetische schakelaar of watertekort. Controleer het waterniveau en de installatie van de afvoerdop.

Wat is de vereiste voedingsspanning?

De machine heeft een correct geaard stopcontact nodig. De nominale spanning moet stabiel zijn; een fluctuatie van ±10% is toegestaan. Gebruik indien nodig een stabilisator. De zekering op de printplaat is 15 A.

GEBRUIKSAANWIJZING SKF-BT45F Vevor

Commerciële ijsmachine

Het is belangrijk dat u deze instructies aandachtig leest en bewaart voor toekomstig gebruik.

	Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels gebruik is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvange interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het en alle accessoires die met dit symbool zijn gemark Producten die als zodanig gemarkeerd zijn, mogen nie het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische apparaten moeten elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en letsel te verminderen. Lees alle instructies voordat u de machine voor de eerste keer gebruikt. IJS NIET IN DE IJSBAK OPSLAAN. Het is geen koelkast. IJS ZAL WORDEN GESLOTEN TOT WATER EN STROOMT DE MACHINE.

1. Indien aangesloten op de watertoevoer, LET OP: moet de

drinkwatertoevoer aansluiten;

1. De machine is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

- personeelskeukens in winkels, kantoren en andere werkomgevingen;

- boerderijen

- door klanten in hotels, motels en andere residentiële omgevingen;

- horeca en soortgelijke industrieën.

1. De machine moet binnen deuren en zonder obstakels worden gebruikt op een goed geventileerde plaats. Er moet minimaal 50 cm ruimte zijn tussen de zijkanten van de machine en de muur.
2. Bij gebruik van elektrische apparaten: fundamentele veiligheidsmaatregelen moeten worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendommen te verminderen. Lees alle instructies voordat u een apparaat gebruikt.
3. Gebruik dit of enig ander apparaat niet met een beschadigd snoer.
4. Sluit uitsluitend aan op correct gepolariseerde stopcontacten. Er mag een ander apparaat op hetzelfde stopcontact worden aangesloten. Zorg ervoor dat de stekker volledig in het stopcontact zit.
5. Plaats de machine en het netsnoer niet in de buurt van brandbaar materiaal. Bedek het snoer niet. Dompel het niet onder in water.
6. Wij raden het gebruik van een verlengsnoer af, omdat het oververhit kan raken en brandgevaar kan ontstaan.
7. Haal de stekker van de ijsmaker uit het stopcontact voordat u hem schoonmaakt, reparaties of onderhoud uitvoert.
8. Wees voorzichtig en houd toezicht als het apparaat in de buurt van kinderen wordt gebruikt.
9. Gebruik uw ijsmachine niet buitenshuis. Vermijd direct zonlicht en zorg ervoor dat er minimaal 15 cm ruimte is tussen de achterkant en zijkant van uw apparaat en de muur.
10. Gebruik geen andere vloeistof dan water in het apparaat om ijs te maken.
11. Maak uw ijsblokjesmachine niet schoon met brandbare schoonmaakmiddelen. De dampen kunnen brandgevaar of een explosie veroorzaken.

veroorzaken.

1. Laat de machine niet kantelen.
2. Als de ijsmaker in de winter van buiten naar binnen wordt gebracht, geef het dan een paar uur de tijd om op te warmen tot kamertemperatuur voordat u de stekker in het stopcontact steekt.
3. Voor uw veiligheid moet dit apparaat goed geaard zijn. Het netsnoer is uitgerust met een driepolige stekker die is gekoppeld aan standaard driepolige stopcontacten om de kans op een elektrische schok te minimaliseren.
4. Sluit uw apparaat aan op een speciaal, correct geïnstalleerd en geaard stopcontact. Doe dit niet, onder alle omstandigheden moet de stroomvoorziening en/of aarding worden gericht aan een gecertificeerde elektricien.
5. De schuimende materialen binnenin zijn brandbaar en moeten uit de buurt van vuur worden gehouden.
6. Het is verboden om aan de kabel te trekken om de stekker uit het stopcontact te halen; de stekker eruit trekken is een must.

BELANGRIJK: Om gevaren als gevolg van instabiliteit te voorkomen, moet het apparaat op een vlakke en vlakke ondergrond worden geplaatst.

BELANGRIJK: Om gevaren als gevolg van instabiliteit te voorkomen, moet het apparaat op een vlakke en vlakke ondergrond worden geplaatst. WAARSCHUWING: Dit apparaat moet geaard zijn.

1) De zekering op de printplaat is 15 A. Bij verandering moet deze door een technicus worden bediend. 2) De spanningsschommelingen mogen niet groter zijn dan ±10% van nominale spanning, anders is een spanningsstabilisator nodig.

BELANGRIJK: Om gevaren als gevolg van instabiliteit te voorkomen, moet het apparaat op een vlakke en vlakke ondergrond worden geplaatst.

BEDRIJFSPROCEDURES

UW IJSMAKER UITPAKKEN

1. Verwijder al het verpakkingsmateriaal aan de buiten- en binnenkant. Controleer of alle onderstaande accessoires zijn meegeleverd of niet. Mochten er onderdelen ontbreken, neem dan contact op met onze klantenservice. Nadat u de machine heeft uitgepakt, raden wij u aan 24 uur te laten staan voordat u hem inschakelt.
2. Maak de binnenkant schoon met lauw water en een zachte doek. Maak het apparaat schoon met de zelfreinigingsfunctie.
3. Zoek een locatie voor uw ijsmachine waar deze beschermd is tegen direct zonlicht en andere warmtebronnen (zoals fornuis, oven, radiator). Plaats de ijsmaker op een vlakke ondergrond. Zorg ervoor dat er minstens 15 cm ruimte is tussen de achterkant en zijkanten van uw ijsblokjesmachine en de muur.
4. Wacht een uur totdat het koelmiddel is bezonken voordat u de stekker van het apparaat voor het eerste gebruik aansluit.
5. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

Verpakkingsinhoud

Warme tips: Controleer of alle onderstaande accessoires zijn inbegrepen.

Accessoireslijst
NEE	Beschrijving	Afbeelding	Gebruik	AANT AL
1	Handmatig		Handleiding	1 ST
2	Filter		Filter water	1 ST
3	Afvoerbuis		Droogleggen	1 ST
4	IJslepel		Neem ijsblokjes	1 ST
5	nylon kabelbinders		Bevestig de leiding indien nodig	2STUKS
6	Springring		bevestig indien nodig de uitlaat en de afvoerbuis aan elkaa	1 ST
7	Zegelring		Plaats hem wel in kraan van de inlaatpijp. De andere is reserve.	2STUKS
8	Reserve blauwe clip		Reserve blauwe clip indien nodig.	2STUKS
9	Reservestek ker		Reservestekker die de tank indien nodi afsluit.	1 ST

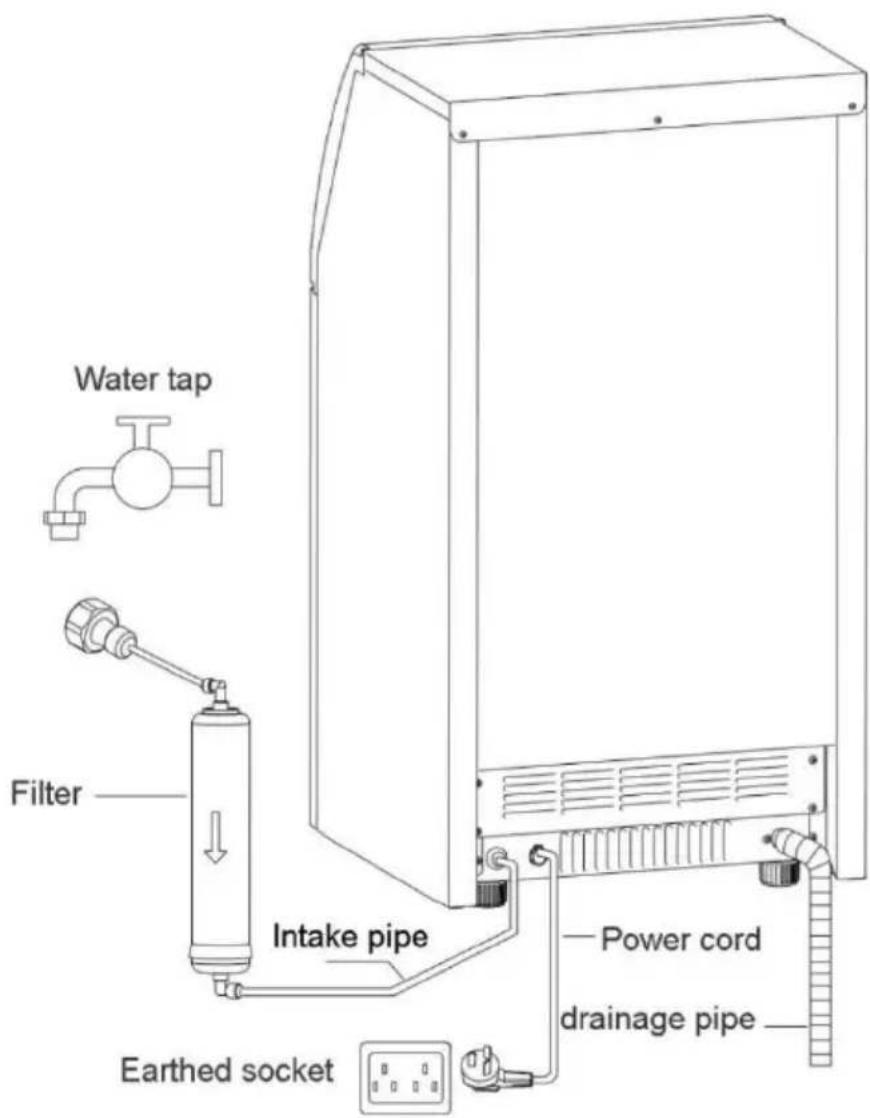

UW IJSMAKER AANSLUITEN OP ANDERE ONDERDELEN

Sluit uw ijsmachine aan op andere onderdelen door het onderstaande diagram te raadplegen.

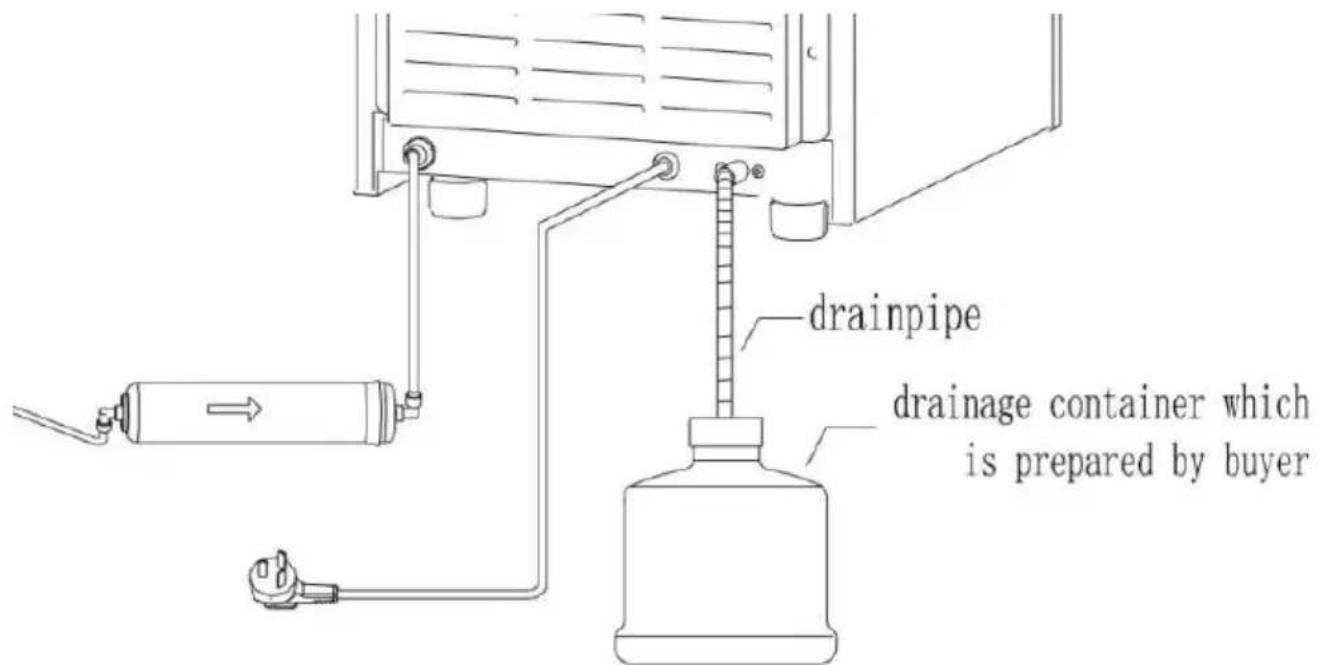

Sluit de afvoerleiding en de waterinlaatleiding aan.

Waarschuwing: 1) De machine kan alleen worden aangesloten op drinkwaterbronnen en moet voldoen aan de plaatselijke drinkwaternormen.

2) De waterdruk moet 0,1-0,4 MPa zijn. Indien groter dan 0,4 MPa, moet een drukreduceerventiel worden aangesloten.

3) Afwatering: De uitlaat van de afvoerleiding moet lager zijn dan de uitlaat op de machine.

Waarschuwing: Omdat het ijs in de binnentank zal smelten, moet de afvoerleiding vóór gebruik worden aangesloten en de afvoerleiding in een container of in het riool worden gestoken.

Let op: Sluit het ene uiteinde van de afvoerleiding aan op de machine en het andere uiteinde op een opvangbak of riool. De andere poort van de afvoerleiding moet lager zijn dan de afvoerpoort van de machine.

Als waterbron kunt u tonwater gebruiken. Vergeet niet om regelmatig bij te vullen. Draai bovendien de blauwe bedieningsschakelaar verticaal om de watertoevoer uit te schakelen.

1. Als u een waterkraan als waterbron gebruikt, zorg er dan voor dat de waterkraan open staat voor een continue watertoevoer. Als het water

opraakt, gaat het indicatielampje "water toevoegen" branden.

1. Als u tonwater als waterbron gebruikt, vergeet dan niet om regelmatig bij te vullen, anders gaat de "stopping"-indicator branden.

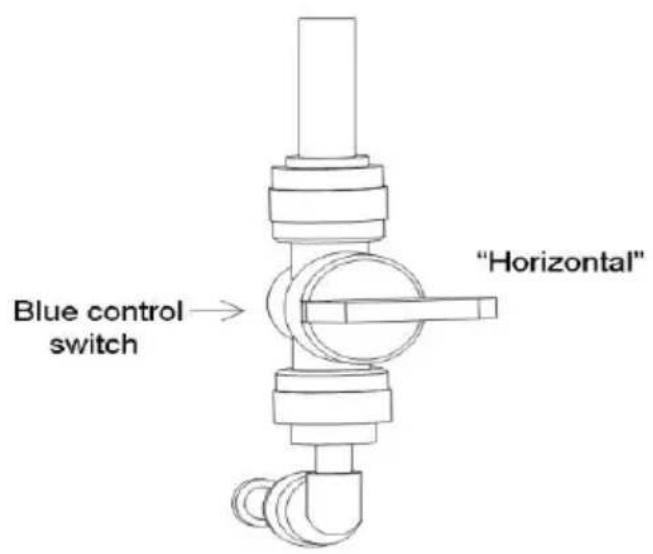

2. Wanneer u een waterkraan als waterbron gebruikt, draai dan de blauwe bedieningsschakelaar in de machine horizontaal. Als u daarentegen tonwater als waterbron gebruikt, draai dan de blauwe bedieningsschakelaar verticaal. Raadpleeg de onderstaande afbeelding.

1. Verbind de machine naar de stroom en druk op de "AAN/UIT" knop. Het "ijs maken" indicatorlampje gaat branden.

Via "+" / "-" kunt u de tijd voor het maken van ijs verlengen of verkorten, wat in de huidige cyclus zal gebeuren.

Druk op de "+" knop. Als het scherm "1" weergeeft, betekent dit dat er 1 minuut wordt toegevoegd voor het maken van ijs; de maximale tijd is 8 minuten. Als u op de "-" knop drukt en "-1" wordt weergegeven, betekent dit dat de tijd voor het maken van ijs met 1 minuut wordt verkort; de maximale verkorting is 5 minuten. Dat betekent dat de tijd kan worden aangepast van -5 tot 8 minuten.

1. Wanneer het aftellen van de tijd is afgelopen, gaat de "smelt"-indicator branden. De ijsblokjes zullen later van het vriespaneel loskomen.
2. Nadat de ijsblokjes loskomen, gaat de machine automatisch naar een nieuwe cyclus voor het maken van ijs.

Automatisch in-/uitschakelen:

1. Wanneer de machine is uitgeschakeld terwijl deze op de stroom is aangesloten, drukt u op de knop "Reserveren/Reinigen" en de "+"/"-" knop om de automatische inschakeltijd (in uren) in te stellen. De machine zal automatisch draaien nadat het aftellen is afgerond.

Wanneer de machine bezig is met het maken van ijs, drukt u op de

knop "Reserveren/Reinigen" en de "+"/"-" knop om de automatische uitschakeltijd (in uren) in te stellen. De machine zal automatisch uitschakelen nadat het aftellen is afgerond.

Zelfreinigend:

1. Wanneer de machine is uitgeschakeld terwijl deze op de stroom is aangesloten, drukt u op de knop "Reserveren/Reinigen" en houdt u deze een tijdje ingedrukt. De machine gaat automatisch naar het zelfreinigingsprogramma.

Opmerkingen:

1) Als u de afteltijd tijdens het maken van ijs wijzigt, wordt deze vanaf de volgende lus toegepast. U kunt tijdens het maken van ijs lang op de "I-knop" drukken om de ijsblokjes van tevoren te verwijderen.

2) De omgevingstemperatuur heeft invloed op de tijd die nodig is voor het maken van ijs.

REINIGING & ONDERHOUD

Maak uw ijsblokjesmachine grondig schoon vóór het eerste gebruik. Buitenkant: de buitenkant van de ijsblokjesmachine moet regelmatig worden schoongemaakt met een mild schoonmaakmiddel en warm water. Gebruik altijd een zachte doek om krassen of beschadiging van de behuizing te voorkomen.

INTERIEUR: gebruik de volgende zelfreinigingsfunctie:

1. Voeg water en azijn of citroensapmengsel toe (verhouding 1:1).
2. Sluit het apparaat aan, houd de CLEAN-knop ongeveer 3 seconden ingedrukt en laat vervolgens los. Het apparaat gaat automatisch naar het zelfreinigingsprogramma. Dit proces duurt ongeveer 5-6 minuten. Wanneer het zelfreinigingsprogramma is voltooid, wordt het apparaat automatisch uitgeschakeld.
3. Het ventilatorblad draait. Tijdens dit proces worden de binnenste delen meerdere keren gespoeld.
4. Nadat het zelfreinigingsprogramma is voltooid, haalt u de stekker uit het stopcontact en laat u het water weglopen door de afvoerdop aan de onderkant los te maken. Plaats de afvoerdop terug.
5. Voeg vers water toe aan het waterreservoir, tot aan de waterniveaumarkering.
6. Sluit het apparaat aan en herhaal het zelfreinigingsproces door stap tot en met 5 te herhalen. Hierdoor worden de azijn-/citroenresten weggespoeld.
7. Nadat het water is afgetapt, plaatst u de afvoerdop terug en draait deze vast.
8. Droog de binnen- en buitenkant af met een schone, zachte doek. OPMERKING: Het wordt ten zeerste aanbevolen om het apparaat schoon te maken vóór het eerste gebruik of nadat het apparaat langere tijd is gebruikt.

OPMERKING

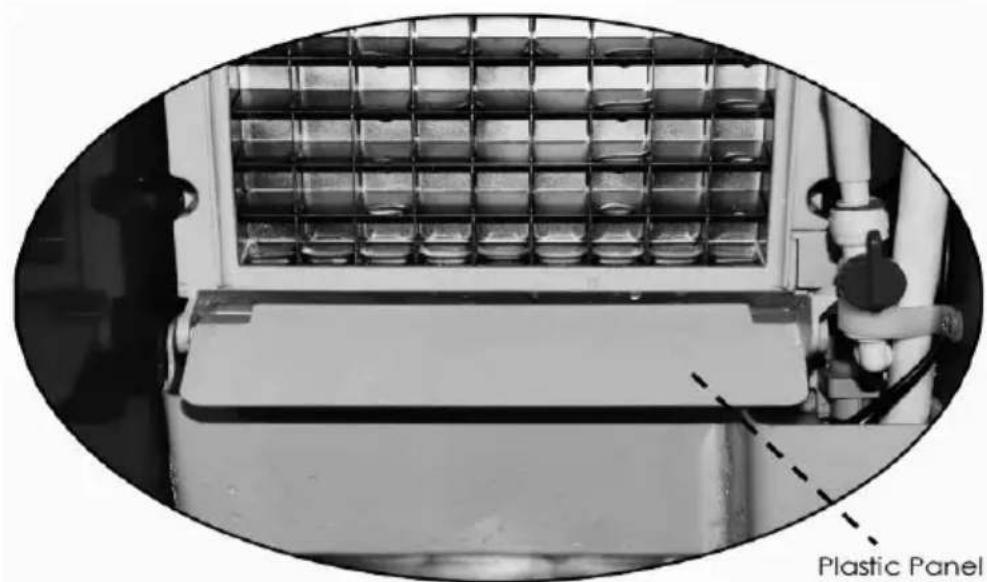

1. Naarmate de productie van ijsblokjes toeneemt, wordt het plastic paneel in de machine (hierboven weergegeven) kan door de ijsblokjes naar beneden worden gedrukt. Wanneer het plastic paneel wordt ingedrukt, stopt de machine automatisch met het produceren van ijsblokjes en de "stop"

indicator gaat branden. Maak de ijsblokjes regelmatig schoon, zodat er voldoende ijs blijft zitten om te maken.

Algemene storingsanalyse

E1	Geen ijsdeflector gedetectee	De ijsgeleidingsplaat kwam	Installeer ijsgeleider opn
		Magnetisch gevoelige schakelaar beschadigd	Vervangen magnetisch gevoelige schakelaar
		De ijsgeleidingsplaat wordt gereset	Reset ijsgeleidingspla
E2	Ijs maken is normaal	De vierde ijscyclus stopt	Vervang magnetisch gevoelige schakelaar
	Er zit geen water in de waterbox	De aftapplug is niet correct geïnstalleerd	Installeer aftapplug cori
		Externe watervoorziening	Controleer watertoevoer
	Het waterreservoir liep over de koelkast	Externe watervoorziening	De water boven de draait horizontaal
		Gebruik leidingwater als waterbron	De waterdruk is hoog om vlotterklep te werken, waterdruk verlagen of

		nieuwe klep vervangen
	Er zit water in de waterbo	De pomp is er geblokkeerd moet wo vervangen gereinigd
		De doucheleid verstopt. Maaschoon
	Gewoon stromend water, ge koeling of een beetje koud	Verleng productietijd op de knop het bedieningspar te drukken
		Verkort productietijd op de "-" kno het bedieningspar te drukken
		Draai en verst douchepijp
		Pas installatieposit van de water aan
	Het water is niet koud	Vervang moederbord

		Compressorstoring	Vervang compressor
		Compressor hoge temperatuursensor	Vervang compressor
		Compressor werkt, koelt nie	Koelmiddellekl reparatie nod
E3	Alarm voor hoge temperatuursensor	condensatietemperatuursensor is beschadigd	Vervanging
		De koelventilator wordt geblokkeerd door vreemde voorwerpen	Verwijder de barricade
		Schade aan koelventilator	Vervanging
E4	Abnormale condensatietemperatuursensor	Kortsluiting of open circuit condensatietemperatuursensor	Vervanging
E5	Abnormale omgevingstemperatuursensor r	Kortsluiting of open circuit omgevingstemperatuursensor	Vervanging
E6_	Gebrek aan water	Onderbreking van de extern watervoorziening	Herstel de watervoorzieni
		Magneetklep waterinlaat beschadigd	Vervanging

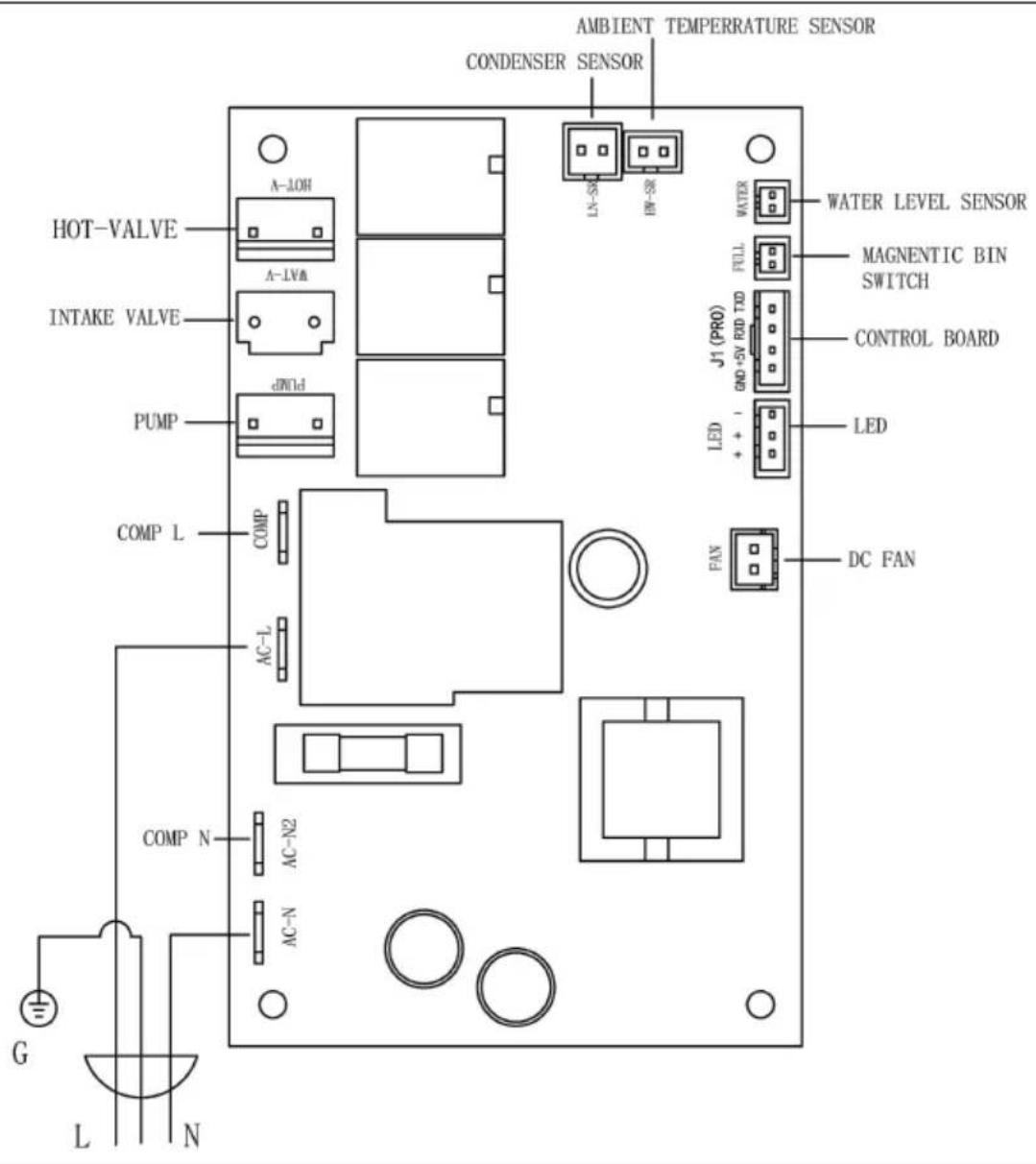

Schakelschema
