BRUKSANVISNING D520S-B Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

GLASSMASKIN

MODELL: D520S -B

	Varning - För att minska risken för skada måste använda läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Drifte föremål för följande två villkor: (1) Den här enheten orsaka skadliga störningar och (2) den här enheten r acceptera alla mottagna störningar, inklusive störningar kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunkorsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta medsymbol. Produkter märkta som sådana får inte släng tillsammans med vanligt hushållsavfall, utan måste lämnen insamlingsplats för återvinning av elektriska och elektroniska apparater

Under användning, service och kassering av apparaten,

vänligen uppmärksamma symbolen som liknar den vänstra sidan, som placerad på baksidan av apparaten (bakpanelen eller kompressorn) och med gul eller orange färg. Det är risk för brand varningssymbol. Det brandfarliga material i köldmedierör och kompressor. Vänligen var långt borta från brandkällan under användning, service och kassering.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kaupphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av

FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mo skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss insta Om denna produkt orsakar skadliga störningar på radio- eller

tv-mottagning, vilket kan fastställas genom att stänga av och på produppmanas användaren att försöka korrigera störningen med en eller flø av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottär ansluten till.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

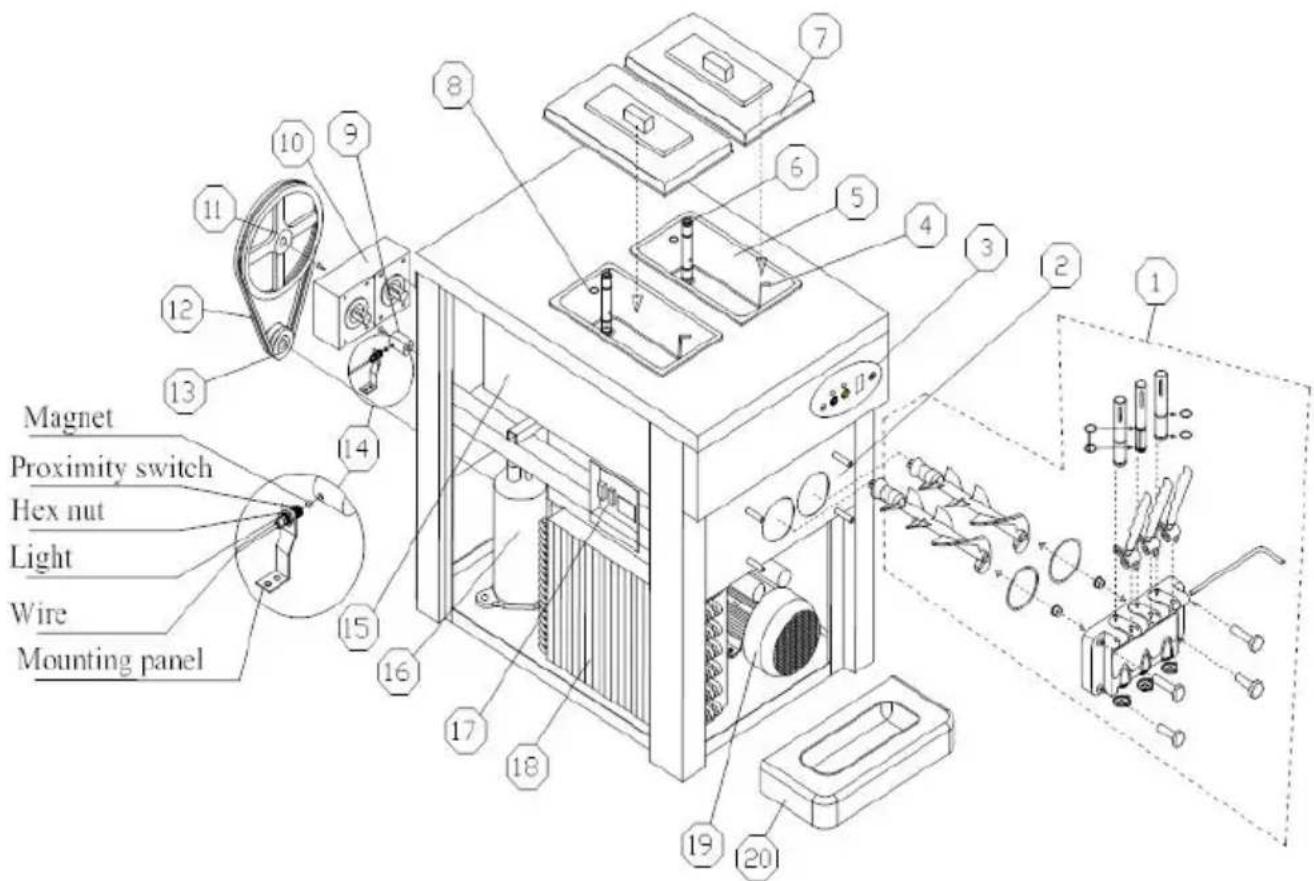

I. Sprängt diagram

Nej.	Delnamn	Nej.	Delnamn
1	Dispenserdörr	12	Bälte
2	Dispenserdörrbas	13	Drivremskiva
3	Manöverpanel	14	Gränslägesbrytare
4	Blandningsnivåsond	15	Förångare
5	Ficka	16	Kompressor
6	Matarrör	17	Eldosa
7	Hopper lock	18	Kondensor
8	Plugg av matarrör	19	Visparmotor
9	Koppling	20	Droppbricka
10	Växellåda
11	Driv remskiva

II. Installationer & Justering

A, packa upp och inspektera

1 ) Klipp av omslagstejpen.
2 ) Öppna trälådan med en skruvmejsel.
3 ) Ta bort skummet.
4 ) Inspektera noggrant om det finns ett defekt utseende eller inte.
5 ) Kontrollera tillbehören med packlista.
6) Ta bort fixeringsbulten och fästfötterna som finns längst ner på maskinen, tryck på maskinen, låt framhjulsdriften falla till marken och sedan ut träbasen, låt de fyra hjulen jordas. (Lyft maskinen direkt till marken eller på bordet om maskinen är av bordstyp)

TIPS: När du använder maskinen första gången, om det finns kvar vätskerester i cylindern. Det är normala vätskerester som orsakas av rengöring från fabrik och påverkar inte maskinens prestanda och dess servicetid. Om detta orsakar några besvär, beklagar vi för det och ta- din förståelse.

B, Installation

1) VÄLJA PLATS

a 、 Placera maskinen på en plan bänk som är stabil och stark no säkert bära dess vikt.

b 、 Placera maskinen på en plats som ger tillräckligt med utrymme baksidan och på varje sida för korrekt ventilation. Håll 50 cm utrymm alla sidor av ventilationen. Maskinen ska skugga från solen och bör in placeras för nära de enheter som avger överdriven värme.

2) STRÖMFÖRSÖRJNING

a 、 Välj rätt strömförsörjning enligt spänningen och strömmen på märkskylten.

b 、 Anslut strömkabeln och strömförsörjningen och se till att den gu gröna ledningen var ordentligt ansluten till jordledningen.

Varning: a . För säkerhets skull, säkerställ jordanslut är i gott skick.

b. Alla yttre kablar och andra apparater måste bekr nationell standard.

C、Testar att köra

1) Slå "PÅ" strömbrytaren och du kommer att höra "Beep", alla grafis mönster på skärmen kommer att lysa upp och sedan kommer de gra mönstren att släckas, maskinen går in i "Standby"-läge.

2) Tryck på "Tvätta", motsvarande indikator kommer att tändas och samtidigt hör du ljudet av att vispsystemet fungerar. Tryck på "Tvätta"-knappen igen, vispsystemet kommer att stanna.

3 ) Tryck på "Auto", motsvarande indikator kommer att tändas och vispsystemet börjar fungera. Efter 3 sekunder kommer även kylsysteme att börja fungera, luftpumparna i båda magasinen går in i normalt arbetsläge.

D、Rensning och sterilisering

Steg 1: Förbered 5-6 liter varmt vatten, blanda med diskmedel enligt tillverkarens specifikationer. Och detta är steriliseringslösningen.

Steg 2: Häll lösningen i behållaren Medan lösningen rinner in i fryscylindern, borsta och rengör blandningsbehållaren.

Steg 3: Tryck på knappen "rengör" och låt maskinen gå i cirka 5 m Steg 4: Placera en tom hink under dragpipen och tryck ner draghand Dra av all lösning.
Steg 5: Upprepa denna operation 2-3 gånger med endast vatten.

Lägga märke till : a . Temperaturen på steriliseringslösningen kan inte överstiga 60 °C, annars kommer den att skada reservdelarna.B . Tappa av allt vatten i behållaren efter att ha re annars skadar det vispen medan kompressorn är igår C . Var uppmärksam på indikatorlampan medan du t på knappen "rengör" för att undvika att trycka på fel

III. Användningsinstruktion

A, nyckelinstruktion

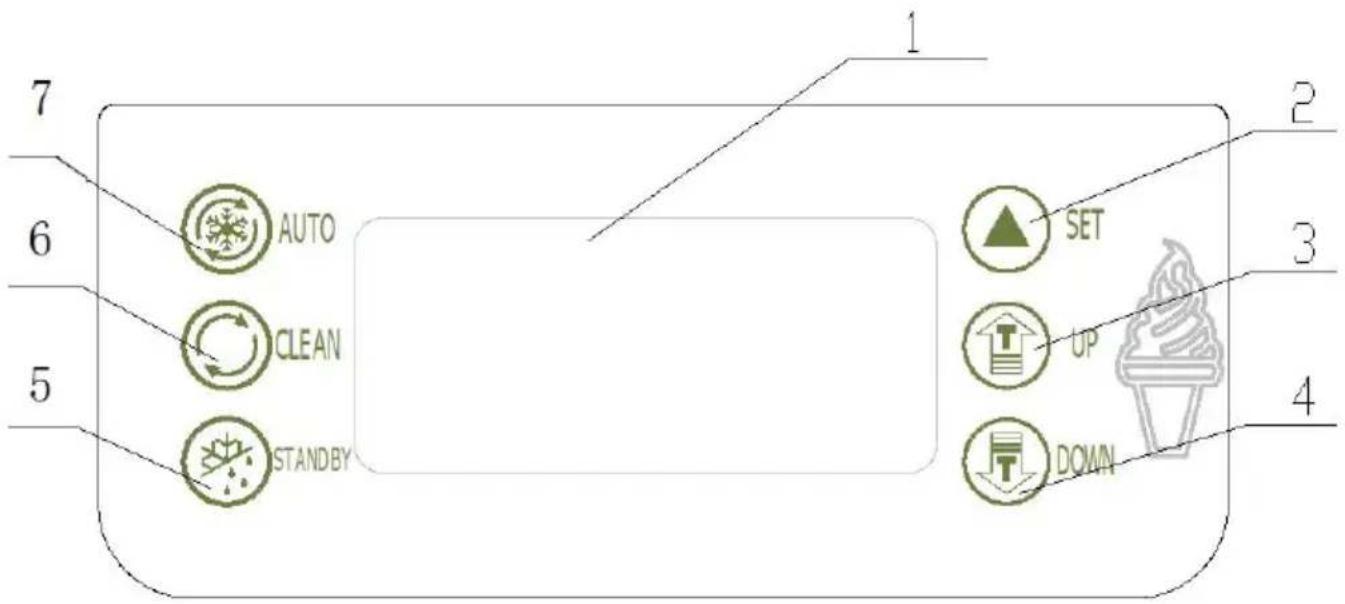

7 6 5 AUTO CLEAN STANDBY 1 2 3 4 SET UP DOWN

Figur 2

1 . skärm2 . ställ in nyckel3 . justera tangent ( upp )4 . justera tangent ( ned )

5 . standby-knapp6 . Tvätta nyckel7 . Auto nyckel

◆ SET KEY (UPP / DOWN)

en, inställd hårdhetsnivå:

När maskinen är redo, tryck på "UPP" eller "DOWN" i mer än 2 sek sedan blinkar ordet "SET" på displayen och siffran visar den inställda hårdhetsgraden. Till exempel, om displayen visar "02" betyder det att aktuella inställningsnivån är 2. Styvheten ökar en nivå varje gång "UP eller "DOWN" knappen trycks in. Det cirkulerar från "01" till "10" (01(mjuk)-02(hård)-03(hårdare)----10(hårdast)-01(mjuk))

b 、 ställ in parametrar :

Maskinen är i "standby"-läge, tryck på "UPP" och "DOWN" samtidigt och håll nere i 5 sekunder, "SET"-fönstret visar "P1"-ikonen (Periodisk omstartstidsinställning), tryck på "▲", fönstret visas "05" (Det variabla området är från "5\~15" minuter, tryck på "UP" och "DOW" kan ändra inställningsvolymen)

Fortsätt att trycka på knappen “ ” två gånger, varje gång operation k ändra ikonvisningen i fönstret. Och när varje ikon visas, genom att try på “ ⚠” -tangenten en gång för att ändra den inställning du vill ha (Volymen kan ändras genom att trycka på “UP” och “DOWN”)

Ikon	Inblandning	Variabelt intervall
P1	Inställning av periodisk omstartstid	Räckvidd : 5~15 minuter
P2	Stoppfördröjning för slagmotor	Räckvidd: 5~15 sekunder
P3	Ingen specifik betydelse	Räckvidd: 5~15 sekunder
P4	Behållarens förkylningstemperaturinställning	Område: 10–80, indikera 1,0 °C ~8,0 °C
P5	Cylindertemperaturinställning
P6	Rengöringsfrekvens	Räckvidd: 2–14, indikera 2–14 dagar
P7	Inställning av blandningslarm saknas	Räckvidd: 0—10 min, "0 Non-stop

Tryck på 🔒", maskinen går in i cirkulationsvolyminställningen. Utan någon åtgärd på tio sekunder kommer inställda volymer att sparas automatiskt och återgå till standbyläge.

Tidsinställning

I standby-läge, tryck på "AUTO" och "WASH" knapparna i 5 sekunder fönstret visar "F1 01", sedan kan du klicka på "UPP" eller "DOWN" i justera baksiffran. Tryck på " -tangenten, fönstret visar "F2 12", i analogi tills "F7 30".

Notera: F1 säger märkessymbol, 01、02、03……30 säger verklig värde.

F1 -- vecka (00 - söndag) F2 -- år F3 - månad F4 -- datum F5 -- timmar F6 -- minuter F7 -- sekunder

TVÄTTNYCKEL

Tryck på tvättknappen", ikonen "CLEAR" tänds och vispen börjar arbeta. Den stängs när du trycker på den igen.

◆ STANDBY-KNAPP

Tryck på standby-knappen, "STANDBY" och "FRESH"-ikonen. Den lilla kompressorn för behållaren styrs genom inställning av temperaturen. Den stannar när temperaturen är lägre än det inställda värdet och startar igen om temperaturen i behållaren stiger med 2 °C temperaturen i cylindern är lägre än inställt värde stannar den stora kompressorn, efter 15 sekunder stannar vispmotorn. När tempreaturen i cylindern höjs med 2 °C startar vispmotorn, efter 3 sekunder startar e stora kompressorn. Temperaturen på behållaren och fryscylindern kan visas direkt på skärmen.

AUTO-KNAPP

Tryck på standby-knappen, “AUTO” och “FRESH” -ikonen tänds.

Den lilla kompressorn för behållaren styrs genom inställning av temperaturen. Den stannar när temperaturen är lägre än det inställda värdet och startar igen om temperaturen i behållaren stiger med 2 °C. Den stora kompressorn för cylindern stannar när hårdhetsvärdet när 99

efter 15 sekunder stannar vispmotorn. Vispmotorn startar igen när tider går för inställningsvärdet (cykeltid för omstart för maskinen). Efter 3 sekunder startar den stora kompressorn.

◆ SKYDDSFUNKTION

- Sensorn för fryscylindern är öppen eller kortsluten, hårdhetsfönstret p skärmen visar " RL " eller " RH ", summern kommer att skrika ocl maskinen stannar.

- Sensorn för blandningsbehållaren är öppen eller kortsluten, hårdhetsfönstret på skärmen visar "RL" eller "RH", summern sk maskinen stannar.

- När maskinen är i “WASH” eller “AUTO” läge, om den digitala disp visar “— —” med larm och maskinen stannar, och knapparna på manöverpanelen kommer att låsas. Det betyder att närhetsbrytaren är skadad eller inte i rätt läge. Ändra det eller placera det i rätt ställe.

- När den digitala displayen visar "NL" med larm och maskinen stann betyder det att bandet på vispmotorsystemet har sladd.

- Om du trycker på handtaget i mer än 1 minut, kommer hårdhe på skärmen att visa “Cb”, kommer summern att skrika och maskinen stannar.

- Under statusen "AUTO" eller "STANDBY", om blandning saknas, kommer hårdhetsfönstret på skärmen att visa "CL" och hårdhet omväxlande, kommer summern att skrika i 20 sekunder.

- Siffran "01" kommer att blinka om det bara är 1 dag kvar av inställningsrengöringscykeln. När rengöringscykeln är över visar fönstret "ÖVER" och summern fungerar intermittent. Sedan kan du bara använd funktionerna "WASH" och "PUMP". Kylfunktionen är låst och kan endas låsas upp efter att strömmen stängts av och sedan slås på igen. Rengöringscykeln kommer att räknas på nytt.

- Mindre kylning, ingen kylning eller kylning över en timme medan gla fortfarande inte bildas, skärmen visar "ERR" och ljudet av "BEEP" fortsätter.

B, Gör glass

1) SE TILL ATT MASKINEN ÄR REN OCH SANITISERAD INNAN D GÖR GASS.

a、 Förbered lite desinficeringslösning med varmt vatten (temperatur mellan 50 °C och 60 °C ), häll den i behållaren och rengör behålla vägg.

b、Slå på strömbrytaren och tryck sedan på “ ” och fungera i minuter.

c、Sätt en tom hink under utmatningsluckan, Dra ner handtaget i 3 sekunder och återvänd sedan tillbaka för hand. Upprepa det på detta gånger för att rengöra blandningspumpen noggrant.

d、 Dra ut all desinficeringslösning från maskinen och stäng av “ ” .

e、 Ta bort de 4 skruvarna från utmatningsluckan, ta sedan bort utmatningsluckan. Ta isär den och lägg dem i desinficeringslösningen f att rengöra noggrant. Och sätt sedan ihop dem och sätt den på mas f、 Häll lite rent vatten i behållaren och upprepa för att skölja den gänger.

g、 Använd en ren handduk för att torka av vatten från automatens

2) FÖRBEREDA BLANDAREN

Förbered glassmixern som instruktioner för din köpta glasspulver eller flytande mixer. Se till att vätskemixern är utan föroreningar eller partik Och förvara den i 15 minuter eller förvara den i frysen.

3) GÖR GASS

Observera : När du väljer en annan ny glassmixer för att göra glass hårdhetsnivån på "02" för att göra glass. Och justera hårdhetsnivån kø som dispenserad glass.

a、Häll en halv färsk blandning i behållaren.

b、 Tryck på ☎", förena pumpcylinderns inloppshål utan bubbla. Det inte bra för glassformen om du inte arbetar på detta sätt.

c、Lägg till mer glassmixer i behållaren, sätt på locket på behållaren.. på “-knappen för att starta driften. Siffran på den digitala displayen kommer att stiga under drift. När siffran när "99", kommer glassen in fryscylindern är klar för servering.

d、 Dispensera glass. Sätt en strut eller annan behållare under

dispenserluckan, dra ner handtaget för att få glass. Tryck sedan tillbal den efter dispensering.

e、Rengör maskinen efter dagligt arbete. Dispensera all glass i fryscylindern och mixern i behållaren. Rengör och desinficera maskinen enligt anvisningarna ovan.

IV. Användning & underhåll

Olika maskiner måste användas och underhållas beroende på deras ol användningsförhållanden och miljöförhållanden.

A, tvätta kylcylindrar

Rengör kylcylindrarna en gång om dagen för en längre livslängd och kundernas hälsa.

1) Tryck på 😊" -tangenten för att tömma ut all återstående slurry i dryckesbehållare och kylcylinder, klicka sedan på " " -tangenten, maskinen kommer att stanna;
2) Ta rätt mängd matrengöringsmedel, fyll på desinfektionslösning enliginstruktionerna med varmt vatten och lägg sedan lösningen i varje hin
3) Tryck på knappen " ", efter att maskinen har rört sig i cirka 5 n töm ut desinficeringslösningen, följt av tvättning med vatten 2\~3 gånge stoppa sedan maskinen;
4) Stäng av strömmen, ta isär och tvätta delarna.

a、Skruva loss de fyra fästskruvarna framför dispenserluckan, ta bort dispenserluckan;

b、 Ta bort komponenterna enligt följande: stift på handtag, handtag, O-ring för kolv och O-ring för dispenserdörr från dispenserdörren;

c、 Dra ut vispen från kyltanken och ta sedan bort packningen för \

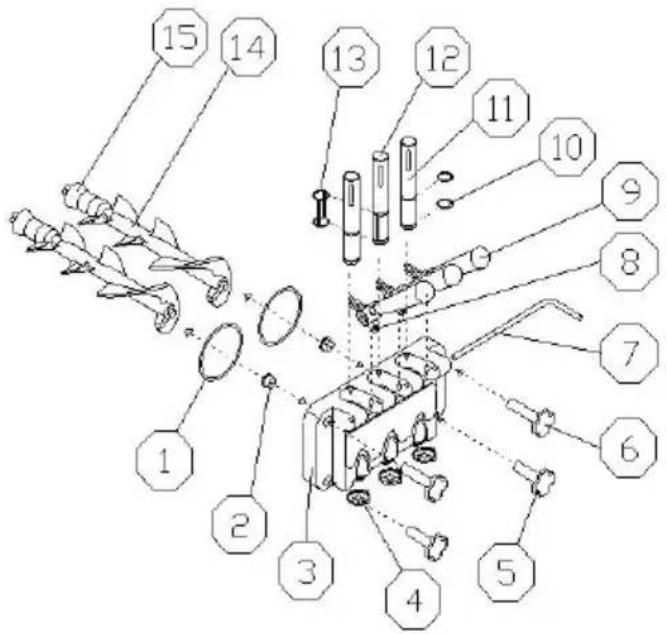

1 . O-ring för dispenserdörr2 . stödhylsa3 . utmatningsdörr4 . modelleringsmössa5 . ner bult6 . övre bult7 . stift för handtag8 . skruv för handtag

9 . hantera10 . O-ring för kolv11 . kolv12 . mittkolv13 . O-ring för mellankolv14 . visp15 . packning för visp

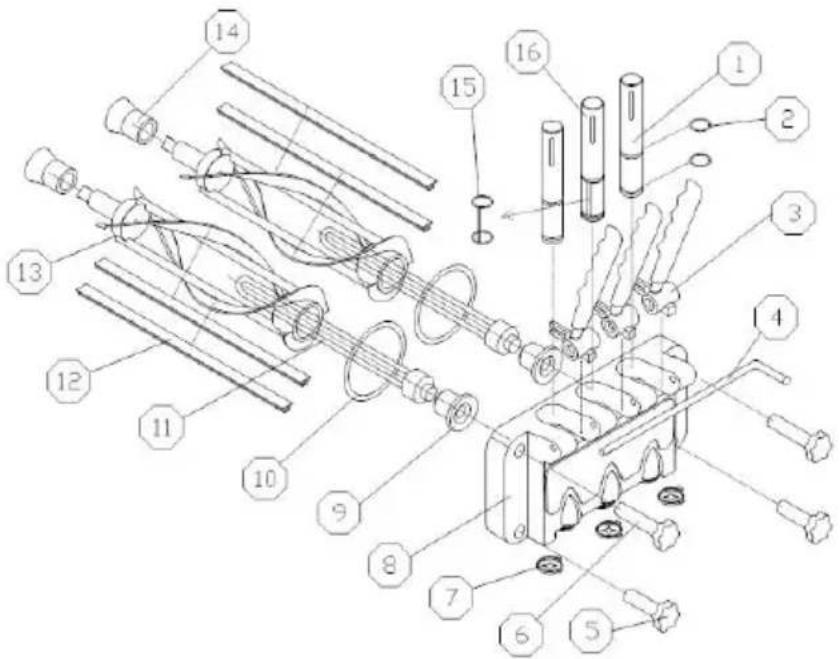

1 . kolv	9 . stödhylsa
2 . O-ring för kolv	10 . packning för utmatningsvent
3 . hantera	11 . flödesplugg
4 . stift på handtaget	12 . blad
5 . skruvmutter (ner)	13 . visp
6 . skruvmutter (upp)	14 . packning för visp
7 . Modelleringsmössa	15 . Ny design mellankolv O-rin
8 . utmatningsventil	16 . Ny design mellankolv

d、Lägg komponenterna i en desinficerande lösning för att rengöra, kontrollera visp, packning för visp, O-ring för dispenserdörr, stödhylsa (O-ring för kolv, om de är gammalt slitna bör de bytas ut; e、Smörj delarna med vaselin efter rengöring, och installera sedan delarna enligt metoden för isärtagning.

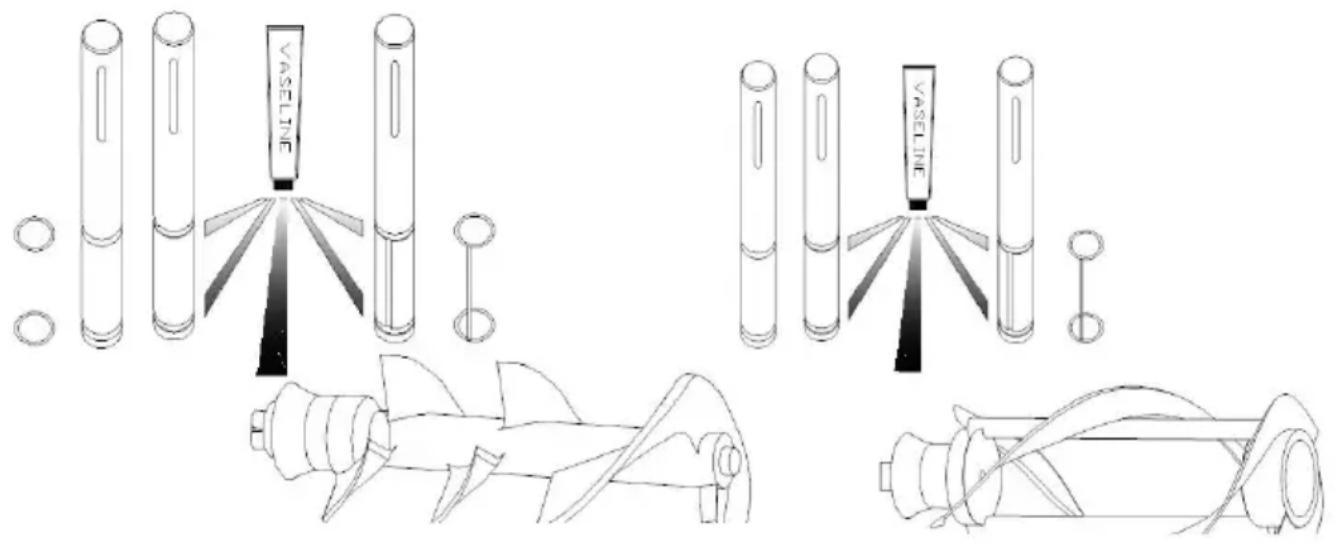

VASELINE VASELINE

Fig.4

Anmärkning: Innan du installerar kolven, O-ringen för kolven, visp och packning för visp, bör du smörja vaselin (smörja vaselin på spåret på packningen, inte på vispens ände), att använda vaselin ofta kan förlär livslängden av komponenter.

B, Rengöringsmaskinskåp

Håll maskinskåpet rent, använd en våt handduk för att rengöra skåpet spola inte maskinen direkt med vatten.

Efter att ha använts under en tid kan kondensorn vara tjock av dam detta kommer att påverka utstrålningsvärme och orsaka kylskillnad, så behöver rengöras regelbundet (varje halvår)

Rengöringsmetoder:

Steg 1: Kopplade bort huvudströmbrytaren.

Steg 2: Ta bort bakpanelen och sidopanelerna.

Steg 3: Rengör damm med verktyg som dammsugare, högtrycksluft ochårborste, var försiktig när du rengör för att undvika att skada konder flänsar.

D、Bältesjustering

Efter att ha använts under en tid kan maskinens bälte förlängas, så måste justeras. Koppla bort maskinens huvudström, ta bort bakpanelen och sidopanelerna, justera spänningsbulten och se till att remmen är i spänning.

V. Felsökningsguide

Problem	Trolig orsak	Avhjälpa
Maskinen går inte	Maskinen är inte ansluten till vägguttage	Koppla in maskinen
	Kortslutningsbrytaren är öppen	Starta om den efter att den flyttats om
	Skydda kretsen	Ta bort problemet
Maskinen rent läge går inte	Anslutningstråden är lossad	Kontrollera och fäst vajern.
	Vispmotorn gick sönde	Reparera eller byt ut vispmoto
	Minibrytaren var trasig.	Hitta och lös problemet och placera sedan om det
Maskinen autoläge går inte	Kabeln till funktionsomkopplaren är lossad.	Kontrollera och fäst vajern.
	Det är något problem med kontrollpanelen.	Byt kontrollpanel.
Kompress orn går inte	Låg spänning	Lös problemet med låg spänni
	Kontaktorn gick sönder	byt kontaktor
	Kompressorns relä gick sönder	Byt kontrollpanel.
	Det är något problem med kontrollpanelen.	Byt kontrollpanel.
	Kompressorns självskydd på grund a överbelastning.	Hitta och lös problemet
	Kompressorn gick sönder	Byt kompressor
	Kompressorns kondensator gick sönder	Byt kondensator
Maskinen fryser inte ner	Läckage av köldmediet	Hitta och reparera läckan i rö dammsug sedan och fyll på kylmediet
	Elektrisk ventil gick sönder	Byt den elektriska ventilen
	Fläktmotorn går inte	Reparera eller byt fläktmotor
	Fläktmotorns kondensator gick sönder	Byt kondensatorn på fläktmotor
Maskin non-stop	Börvärdet är för lågt	Öka börvärdet
	Det är något problem med kontrollpanelen.	Byt kontrollpanel
	Kylskillnad	Kontrollera och reparera kylsystemet
Reläet är inte stabilt	Låg spänning	Lös problemet med låg spänni
	Det är något problem med kontrollpanelen.	Byt kontrollpanel.
	Kontaktomkopplarens beröringspunkt gick sönder.	Ta bort beröringspunkten eller kontaktbrytare.
Produkten dispenserar inte	Blandningens andel är felaktig och orsakar kylskillnaden	Tillsätt en lämplig andel av blandningen.
	Ingen blandning i behållaren	Häll blandningen i behållaren
	Gränslägesbrytaren har gått sönder eller dragträden är lossad.	Byt omkopplare eller fäst vaje
	Bältet är lossat eller sladdar runt	Byt eller justera bältet
	Lagerhylsan eller vispaxeln sliten	Byt lagerhylsa eller vispaxeln.
Produkten är för mju	Formelns proportion är fel	Blanda blandningen enligt formeln som ges av leverantör
	Börvärdet är för lågt	Öka börvärdet
Läckage	Dra kolven läcker	Sätt ihop eller byt ut O-ringer
	Dispenserdörren läcker	Dra åt skruvarna eller byt D-ringen
	Droppör läcker	Fixa väl eller byt packningen visp
Varma ringar	Lågspänningsskydd	Stoppa maskinen, lös probleme och starta om 5 minuter sena
	Sluta arbeta för skydd	Stoppa maskinen, lös probleme och starta om 5 minuter sena
	Gränslägesbrytaren kan inte återgå till det normala	Tryck ner handtaget och låt gränslägesbrytaren återgå till d normala.
Nixie tube display "NL"	Remslirningen eller motorn tappar hastighe	Justera eller byt ut remmen, åtgärda motorfelet
Nixie tube display"—__ "	Närhetsbrytaren böjs eller gick sönder	Justera eller byt ut närhetsbrytaren

VI. Schematiskt kopplingsschema

• Teknikparametrar finns på typskylten
• Det elektriska schemat finns på kortets insida
