VV-CGQJD-HODJ-8T - Jack Vevor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité de levage, hauteur de levage, poids, dimensions.
Utilisation	Instructions pour le levage de véhicules, types de véhicules compatibles.
Maintenance et réparation	Fréquence de vérification, lubrification, pièces de rechange disponibles.
Sécurité	Consignes de sécurité, limites de poids, vérifications avant utilisation.
Informations générales	Garantie, service client, accessoires inclus.

FOIRE AUX QUESTIONS - VV-CGQJD-HODJ-8T Vevor

Comment utiliser le cric Vevor VV-CGQJD-HODJ-8T ?

Pour utiliser le cric, placez-le sous le véhicule à lever, assurez-vous qu'il est sur une surface plane. Tournez la manivelle dans le sens des aiguilles d'une montre pour lever le véhicule.

Quelles sont les capacités de charge du cric Vevor VV-CGQJD-HODJ-8T ?

Le cric Vevor VV-CGQJD-HODJ-8T a une capacité de charge maximale de 2 tonnes (2000 kg).

Comment entretenir le cric ?

Nettoyez régulièrement le cric avec un chiffon propre et sec. Vérifiez les pièces mobiles pour tout signe d'usure et lubrifiez-les si nécessaire.

Que faire si le cric ne soulève pas le véhicule ?

Vérifiez que le cric est correctement positionné et que la manivelle est tournée dans le bon sens. Assurez-vous également que le véhicule n'excède pas la capacité de charge du cric.

Est-ce que le cric Vevor VV-CGQJD-HODJ-8T est portable ?

Oui, le cric est conçu pour être léger et portable, ce qui permet de l'utiliser facilement dans différents endroits.

Quelle est la hauteur minimale et maximale du cric ?

La hauteur minimale est de 10 cm et la hauteur maximale est de 40 cm.

Y a-t-il une garantie pour le cric Vevor VV-CGQJD-HODJ-8T ?

Oui, le cric est généralement couvert par une garantie d'un an contre les défauts de fabrication. Consultez le manuel pour plus de détails.

Peut-on utiliser le cric sur des surfaces inégales ?

Il est recommandé d'utiliser le cric uniquement sur des surfaces planes et solides pour garantir la sécurité et la stabilité.

Comment ranger le cric lorsqu'il n'est pas utilisé ?

Rangez le cric dans un endroit sec et propre, à l'abri de l'humidité et des températures extrêmes, de préférence dans son emballage d'origine.

Le cric Vevor VV-CGQJD-HODJ-8T est-il adapté pour un usage professionnel ?

Oui, ce cric est suffisamment robuste pour un usage professionnel, tant que vous respectez les limites de charge.

MODE D'EMPLOI VV-CGQJD-HODJ-8T Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CRIC À BÉLIER LONG

MODÈLE : 3T/4T/8T/12T

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

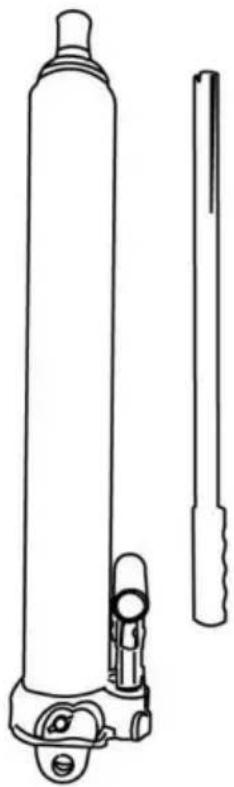

CRIC À BÉLIER LONG

MODÈLE : 3T/4T/8T/12T

(Photo à titre indicatif seulement>

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Échauffement:

Pour votre sécurité et pour éviter les blessures, veuillez lire très attentivement concernant les avertissements et instructions d'utilisation suivants :

Il s'agit simplement d'un entraînement d'ascenseur, conçu pour être utilisé avec des grues pour soulever charges plus lourdes. N'utilisez pas ce produit à d'autres fins que celles pour lequel il a été conçu.

Il s'agit uniquement d'un appareil de levage, conçu pour être utilisé avec des grues pour soulever des charges plus lourdes. Ne pas surcharger, une surcharge peut endommager ou une défaillance de l'appareil. N'utilisez pas ce produit à d'autres fins que ce pour quoi il a été conçu.

La charge doit être supportée immédiatement par d'autres moyens appropriés signifie. Ne travaillez jamais sur, sous ou autour de la charge jusqu'à ce qu'elle soit correctement supporté par des chandelles correctement dimensionnées.

Ne laissez pas tomber la charge brusquement. Le choc qui en résulterait sur l'appareil pourrait provoquer Dommage. L'unité doit être entièrement rétractée avant d'ajouter de l'huile. Remplissez jusqu'au bord inférieur de l'orifice de remplissage. Utilisez uniquement du liquide hydraulique de haute qualité. N'utilisez pas de frein fluide ou tout autre type de fluide inapproprié pouvant endommager le unité.

Tout le matériel de montage doit être serré avant utilisation. Lisez, étudiez, comprenez et suivez toutes les instructions avant utilisation ou entretien.

Il est de la responsabilité du propriétaire de conserver les étiquettes et les manuels à disposition du fait que le fabricant n'a pas tenu compte de ces avertissements et de tous les autres relatif à ce produit peut entraîner une perte soudaine de la charge soulevée entraînant la mort, des blessures corporelles ou des dommages matériels.

Prudence:

Utilisez la poignée fournie pour ce produit ou un remplacement autorisé poignée pour assurer le bon fonctionnement de la soupape de décharge.

INSTRUCTIONS D'UTILISATION :

1. Avant de faire fonctionner, estimez le poids de la charge. Ne surchargez pas le cric au-delà de sa charge nominale.
2. Sélectionnez le point d'action en fonction du centre de gravité où se trouve le cric sur un sol dur, il est nécessaire de placer une planche dure sous le cric afin de éviter de trébucher ou de tomber pendant le fonctionnement.
3. Avant d'utiliser les crics, insérez d'abord l'extrémité crantée de la poignée dans la soupape de décharge. Tournez la poignée de commande dans le sens des aiguilles d'une montre jusqu'à ce que la soupape de décharge soit fermé. Ne pas trop serrer la valve.
4. Insérez la poignée de commande dans la douille et le vérin est régulièrement soulevé par le mouvement de haut en bas de la poignée et la charge est soulevée. Le vérin cessera de monter lorsque la hauteur requise sera atteinte.
5. Abaissez le vérin en tournant la soupape de décharge. Dans le sens inverse des aiguilles d'une montre avec le extrémité crantée, desserrez-la lentement lorsqu'une charge est désordonnée, sinon des accidents peuvent survenir se produire.
6. Lorsque plusieurs prises sont utilisées en même temps, il est important de faire fonctionner les différents vérins à une vitesse égale avec une charge égale. Dans le cas contraire, il existe un risque de chute de la structure entière.
7. À une température ambiante de 27 °F à 113 °F, utilisez de l'huile pour machine (G8443-84) N15. À une température ambiante de 4 °F à 27 °F, utilisez du synthétique Huile de broche (GB442-64) Une quantité suffisante d'huile hydraulique filtrée doit être maintenue dans les vérins. Sinon, la hauteur nominale ne peut pas être atteinte.
8. Les chocs violents doivent être évités pendant l'opération.
9. L'utilisateur doit utiliser le cric correctement conformément aux instructions d'utilisation. Si le cric présente quelques problèmes de qualité, il ne peut pas être utilisé.

+Pour élever :

1. À l'aide de l'ouverture fendue à l'extrémité de la poignée, tournez la soupape de décharge

dans le sens des aiguilles d'une montre pour le serrer.

1. Placez la poignée dans le support de poignée de pression et appuyez vers le haut et vers le bas ; la tige du piston montera lentement jusqu'à la hauteur dont vous avez besoin, puis transférera immédiatement

la charge sur des dispositifs de support de capacité appropriée, tels que des chandelles.

+Pour baisser :

Retirer la poignée de pression. A l'aide de l'ouverture fendue à l'extrémité de la poignée, tourner légèrement la soupape de décharge dans le sens inverse des aiguilles d'une montre pour la desserrer. La tige de piston descendra alors lentement. En charge, la soupape de décharge ne doit pas être tournée rapidement, sinon une descente trop rapide entraînerait un danger.

Assurez-vous que tous les outils et le personnel sont dégagés avant d'abaisser la charge. Des charges de choc dynamiques dangereuses sont créées en ouvrant et en fermant rapidement la soupape de décharge pendant que la charge est abaissée. La surcharge qui en résulte peut provoquer une défaillance du système hydraulique, ce qui pourrait entraîner de graves blessures corporelles et/ou des dommages matériels.

POUR DES RAISONS DE SÉCURITÉ

Le poids de levage ne doit pas dépasser la capacité spécifiée de ce cric.

Sans support de support, il n'est pas permis de travailler sous le corps lourd soulevé après qu'il ait été soulevé.

ENTRETIEN DE ROUTINE

La quantité d'huile appropriée doit être maintenue, sinon la capacité de levage spécifiée la hauteur ne serait pas atteinte.

Pour éviter tout dommage, le cric doit être protégé des chocs pendant son fonctionnement. opération.

Il n'est pas permis que le cric soit posé sur un côté ou à l'envers.

Ce produit n'est pas adapté à un environnement de fonctionnement plein ou acide air alcalin corrosif.

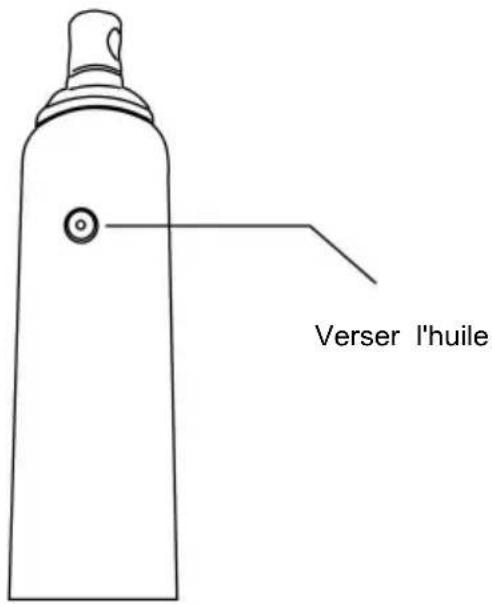

Ajout d'huile

1. Avec la selle complètement abaissée et le piston de la pompe complètement enfoncé, placez le cric dans sa position initiale. position verticale et horizontale. Retirer le bouchon de remplissage d'huile.
2. Remplissez jusqu'à ce que l'huile soit au niveau du trou du bouchon de remplissage, réinstallez le bouchon du filtre à huile.

Pour des performances optimales et une durée de vie plus longue, remplacez l'alimentation complète en fluide au moins une fois par an.

1. Avec la selle complètement abaissée et le piston de la pompe complètement enfoncé, retirez le bouchon de remplissage d'huile. prise.
2. Couchez le cric sur le côté et vidangez le liquide dans un récipient approprié.

Remarque : Éliminez le liquide hydraulique conformément aux réglementations locales.

1. Remplissez avec de l'huile de cric de bonne qualité. Réinstallez le bouchon de remplissage d'huile.

Verser l'huile

Lubrification

1. Une couche d'huile lubrifiante légère sur les points de pivot, les essieux et les charnières aidera pour éviter la rouille et assurer que les roues, les roulettes et les ensembles de pompe se déplacer librement.

2. Vérifiez régulièrement que le piston et le vérin de la pompe ne présentent aucun signe de rouille ou de corrosion. Nettoyer si nécessaire et essuyer avec un chiffon huileux.

Attention : n'utilisez jamais de papier de verre ou de matériau abrasif sur ces surfaces.

1. Lorsqu'il n'est pas utilisé, rangez le cric avec le piston de la pompe et le vérin complètement rétractés.

Tableau des paramètres

Modèle	Capacité de levage de poids (TONNE)	Déplacement de levage (mm)	Hauteur minimale (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Dimensions

Modèle	H (mm) D1	(mm) D2	(mm) D3 (mm) L (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	Φ20 F33		22

d3 d2 工

Instructions d'installation de la pompe à piston

Symptôme Causes possibles		Mesures correctives
Jack ne le fera pas charger	La soupape de décharge n'est pas bien serrée condition de surcharge ferméeAlimentation en air adéquate	Assurez-vous que la soupape de décharge est bien fermée.Remédier à la condition de surchargeAssurer une alimentation en air adéquate
Jack saigne éteint après l'ascenseur	La soupape de décharge n'est pas bien serrée fermé Condition de surchargeDysfonctionnement de l'unité hydraulique	Assurez-vous que la soupape de décharge est bien fermée.Remédier à la condition de surchargeContacter le vendeur
Jack ne le fera pas plus bas après déchargement	Réservoir trop rempliLiens de liaison	Vidanger le liquide jusqu'au niveau appropriéNettoyer et lubrifier les pièces mobiles
Mauvaise portance performance	Niveau de liquide basAir emprisonné dans le système	Assurez-vous que le niveau de liquide est appropriéAvec le vérin entièrement rétracté, retirez le bouchon de remplissage d'huile pour laisser s'échapper l'air sous pression, réinstallez le bouchon de remplissage d'huile
Ne se lèvera pas à extension complète	Niveau de liquide bas	Assurez-vous que le niveau de liquide est approprié
