MANUALE UTENTE VV-CGQJD-HODJ-8T Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

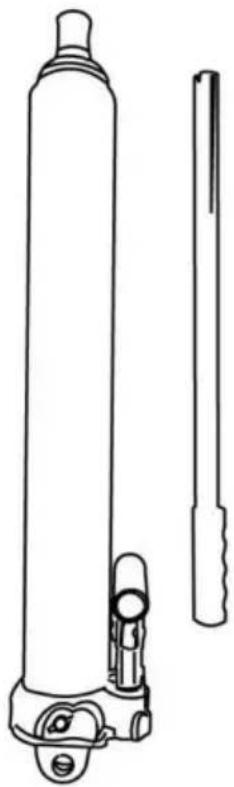

JACK RAM LUNGO

MODELLO: 3T/4T/8T/12T

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

JACK RAM LUNGO

MODELLO: 3T/4T/8T/12T

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Riscaldamento:

Per la tua sicurezza e per prevenire lesioni, ti preghiamo di leggere molto attentamente sulle seguenti avvertenze e istruzioni per l'uso:

ÿ Questo è solo un azionamento di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non utilizzare questo prodotto per scopi diversi da quello per cui era destinato.

ÿ Questo è solo un dispositivo di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non sovraccaricare sovraccarico può causare danni a o guasto dell'unità. Non utilizzare questo prodotto per scopi diversi da ciò per cui era destinato.

ÿ Il carico deve essere sostenuto immediatamente da altri mezzi appropriati significa. Non lavorare mai sopra, sotto o intorno al carico finché non è correttamente supportato da cavalletti di supporto opportunamente dimensionati.

ÿ Non far cadere il carico all'improvviso. Poiché l'urto risultante all'unità potrebbe causare danni. L'unità deve essere completamente retratta prima di aggiungere olio. Riempire fino al bordo inferiore del foro di riempimento. Utilizzare solo fluido idraulico di alta qualità. Non utilizzare freni fluido o qualsiasi altro tipo di fluido improprio che possa causare danni al unità.

ÿ Tutto l'hardware di montaggio deve essere stretto prima dell'uso. ÿ Leggere, studiare, comprendere e seguire tutte le istruzioni prima dell'uso o manutenzione.

ÿ È responsabilità del proprietario tenere a portata di mano le etichette e i manuali dalla mancata osservanza da parte del produttore di queste e di tutte le altre avvertenze relativo a questo prodotto può causare la perdita improvvisa del carico sollevato con conseguenti decessi, lesioni personali o danni alla proprietà.

Attenzione:

Utilizzare la maniglia fornita per questo prodotto o un ricambio autorizzato maniglia per garantire il corretto funzionamento della valvola di rilascio.

ISTRUZIONI PER L'USO:

1. Prima di operare, stimare il peso del carico. Non sovraccaricare il jack oltre il suo carico nominale.
2. Selezionare il punto di azione in base al centro gravitazionale in cui posizionare il martinetto sul terreno duro se necessario, posizionare una tavola dura sotto il cricco in modo da evitare di barcollare o cadere durante il funzionamento.
3. Prima di azionare i martinetti, inserire innanzitutto l'estremità dentellata della maniglia la valvola di rilascio. Girare la maniglia di comando in senso orario fino a quando la valvola di rilascio è chiusa. Non serrare eccessivamente la valvola.
4. Inserire la maniglia di comando nella presa e il pistone viene sollevato costantemente il movimento su e giù della maniglia e il carico viene sollevato. Il pistone smetterà di salire una volta raggiunta l'altezza richiesta.
   5.Abbassare il pistone ruotando la valvola di rilascio in senso antiorario con la estremità dentellata allentarla lentamente quando un carico è allentato, altrimenti possono verificarsi incidenti verificarsi.
5. Quando si utilizza più di un jack contemporaneamente è importante azionare i diversi martinetti alla stessa velocità con lo stesso carico Altrimenti c'è il rischio che l'intera struttura crolli.
6. A una temperatura ambiente compresa tra 27 °F e 113 °F utilizzare olio per macchine (G8443-84)N15. A una temperatura ambiente da 4F a 27F utilizzare sintetico olio del mandrino (GB442-64) È necessario mantenere un olio idraulico filtrato sufficiente nei martinetti. In caso contrario, non è possibile raggiungere l'altezza nominale.
7. Durante l'operazione devono essere evitati shock violenti.
8. L'utente deve utilizzare il martinetto correttamente secondo le istruzioni operative. Se il jack presenta alcuni problemi di qualità, non può essere utilizzato.

+Per aumentare:

1. Utilizzando l'apertura scanalata all'estremità della maniglia, ruotare la valvola di rilascio in senso orario per stringerlo.
2. Inserire la maniglia nel supporto della maniglia di pressatura e premere verso l'alto e verso il basso; l'asta del pistone salirà lentamente fino all'altezza desiderata, quindi trasferirla immediatamente

il carico su dispositivi di supporto opportunamente dimensionati, come cavalletti.

+Per abbassare:

Rimuovere la maniglia di pressatura. Utilizzando l'apertura scanalata all'estremità della maniglia, ruotare leggermente la valvola di rilascio in senso antiorario per allentarla. Quindi l'asta del pistone si sposterà lentamente verso il basso. Quando caricata, la valvola di rilascio non deve essere ruotata rapidamente, altrimenti un abbassamento troppo rapido porterà a situazioni pericolose.

Assicurarsi che tutti gli strumenti e il personale siano lontani prima di abbassare il carico: si creano pericolosi carichi d'urto dinamici aprendo e chiudendo rapidamente la valvola di rilascio durante l'abbassamento del carico; il sovraccarico risultante può causare guasti al sistema idraulico, con conseguenti gravi lesioni personali e/o danni alla proprietà.

PER MOTIVO DELLA SICUREZZA

Il peso sollevato non deve superare il carico specificato per questo cric.

Senza un supporto non è consentito lavorare sotto il corpo pesante sollevato dopo che questo è stato sollevato.

MANUTENZIONE ORDINARIA

È necessario mantenere la giusta quantità di olio, altrimenti il sollevamento specificato l'altezza non verrebbe raggiunta.

Per evitare danni, il cric deve essere tenuto lontano da scosse elettriche mentre è in funzione. operazione.

Non è consentito posizionare il cric su un lato o capovolto.

Questo prodotto non è adatto all'ambiente operativo pieno o acido aria alcalina corrosiva.

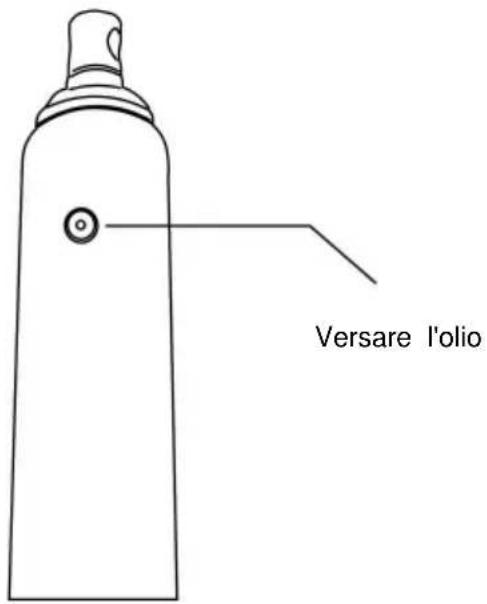

Aggiungere olio

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, posizionare il martinetto nella sua posizione posizione verticale e livellata. Rimuovere il tappo di riempimento dell'olio.
2. Riempire fino a quando l'olio non raggiunge il livello del foro del tappo di riempimento, quindi reinstallare il tappo del filtro dell'olio.

Per prestazioni ottimali e una durata maggiore, sostituire l'intera fornitura di fluido almeno una volta all'anno.

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, rimuovere il bocchettone di riempimento dell'olio tappo.
2. Appoggiare il cric su un lato e scaricare il fluido in un contenitore adatto.

Nota: smaltire il fluido idraulico in conformità alle normative locali.

1. Riempire con olio per martinetti di buona qualità. Reinstallare il tappo di riempimento dell'olio.

Versare l'olio

Lubrificazione

1. Uno strato di olio lubrificante leggero sui punti di articolazione, sugli assi e sulle cerniere aiuterà per prevenire la ruggine e garantire che ruote, rotelle e gruppi pompa

muoversi liberamente.

1. Controllare periodicamente il pistone e il pistone della pompa per verificare la presenza di segni di ruggine o corrosione. Pulire se necessario e passare un panno oleoso.

Attenzione: non utilizzare mai carta vetrata o materiali abrasivi su queste superfici.

1. Quando non è in uso, riporre il cric con il pistone della pompa e il pistone completamente retratti.

Tabella dei parametri

Modello	Capacità di sollevamento del peso (TONNELLATA)	Sollevamento Viaggi (mm)	Altezza minima (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500 660

Dimensioni

Modello	H (mm) D1	(mm) D2	(mm) D3 (mm) W (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

d3 d2 工

Istruzioni per l'installazione della pompa a pistone

RISOLUZIONE DEI PROBLEMI

Sintomo Possibili cause		Azione correttiva
Jack non lo farà carico	Valvola di rilascio non ben serrata Assicurarsi condizione di sovraccarico chiusoFornitura d'aria adeguata	Risolvere la condizione di sovraccaricoGarantire un'adeguata fornitura d'aria
Jack sanguina spento dopo l'ascensore	Valvola di rilascio non ben serrata chiuso Condizione di sovraccaricoMalfunzionamento dell'unità idraulica	Assicurarsi che la valvola di rilascio sia ben chiusaRisolvere la condizione di sovraccaricoContatta il venditore
Jack non lo farà più basso dopo scarico	Serbatoio troppo pienoLegami di collegamento	Scaricare il fluido al livello correttoPulire e lubrificare le parti mobili
Scarso sollevamento prestazione	Livello del fluido bassoAria intrappolata nel sistema	Assicurare il corretto livello del fluidoCon il pistone completamente retratto, rimuovere il tappo di riempimento dell'olio per far fuoriuscire l'aria pressurizzata, quindi reinstallare il tappo di riempimento dell'olio
Non si solleverà estensione completa	Livello del fluido basso	Assicurare il corretto livello del fluido
