Produkttyp	Lång hydraulisk domkraft
Märke	Vevor
Modell	VV-CGQJD-HODJ-8T (tillgänglig i 3T, 4T, 8T, 12T)
Lyftkapacitet	3T, 4T, 8T eller 12T beroende på modell
Slaglängd	500 mm
Minsta höjd	610 mm (modell 4T) eller 660 mm (modell 3T, 8T, 12T)
Mått (H × D1 × D2 × D3 × L)	Modell 3T: 660 × 17 × 17 × 28 × 25 mm Modell 4T: 610 × - × 17 × 28 × - mm Modell 8T: 660 × 17 × 17 × 30 × 22 mm Modell 12T: 660 × 17 × 20 × 33 × 22 mm
Hydraulsystem	Manuell hydraulik
Rekommenderad olja	Maskinolja N15 (27 °F till 113 °F) eller syntetisk spindelolja (4 °F till 27 °F)
Avsedd användning	Lyft av tunga laster med en kran
Medföljande tillbehör	Manöverhandtag
Säkerhetsfunktion	Avlastningsventil för att förhindra överbelastning
Underhåll	Kontrollera oljenivån, smörj lederna, förvara med kolven indragen
Oljebyte	Minst en gång per år
Driftstemperatur	4 °F till 113 °F
Förvaring	Kolv och cylinder helt indragna
Garanti	Teknisk support och elektronisk garanti via www.vevor.com/support

Vanliga frågor - VV-CGQJD-HODJ-8T Vevor

Hur tillsätter man olja i Vevor VV-CGQJD-HODJ-8T domkraften?

Placera domkraften vertikalt med sadeln och pumpkolven helt nedfällda. Ta bort oljepåfyllningslocket och fyll tills oljan når underkanten av öppningen. Skruva tillbaka locket. Använd endast högkvalitativ hydraulolja.

Hur sänker man domkraften efter lyft?

Ta bort tryckhandtaget. Med handtagets kluvna ände, vrid långsamt avlastningsventilen moturs för att lossa. Kolvstången sänks försiktigt. Vrid inte snabbt, särskilt inte under last.

Vad gör man om domkraften inte lyfter lasten?

Kontrollera att avlastningsventilen är ordentligt stängd genom att vrida medurs. Se till att inte överstiga nominell kapacitet. Kontrollera oljenivån och lufta vid behov.

Kan jag använda denna domkraft under ett fordon?

Nej, denna domkraft är avsedd att användas med en kran för att lyfta laster, inte som säkerhetsstöd. Efter lyft ska lasten stödjas av lämpliga stödben. Arbeta aldrig under en ostödd last.

Vad är maximal lyftkapacitet för modell 8T?

Modell 8T (VV-CGQJD-HODJ-8T) har en lyftkapacitet på 8 ton (8000 kg). Överskrid aldrig denna gräns för att undvika skador eller olyckor.

Hur luftar man hydraulsystemet?

Med cylindern helt indragen, ta bort oljepåfyllningslocket för att släppa ut tryckluft. Skruva sedan tillbaka locket. Om problemet kvarstår, kontrollera oljenivån.

Vilken typ av hydraulolja ska användas?

Vid rumstemperatur mellan 27 °F och 113 °F, använd maskinolja N15. Mellan 4 °F och 27 °F, använd syntetisk spindelolja (GB442-64). Använd aldrig bromsvätska.

Hur underhåller man domkraften för lång livslängd?

Smörj vridpunkter, axlar och gångjärn med lätt olja. Rengör kolven och cylindern regelbundet, utan att använda sandpapper. Förvara domkraften med kolven helt indragen.

Vad gör man om domkraften inte sjunker efter avlastning?

Det kan bero på överfylld tank eller fasta leder. Tappa ur oljan till lämplig nivå och rengör/smörj rörliga delar.

Kan domkraften användas på sidan eller upp och ner?

Nej, domkraften får inte placeras på sidan eller upp och ner. Den måste alltid vara vertikal för att fungera korrekt och undvika oljeläckage.

BRUKSANVISNING VV-CGQJD-HODJ-8T Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

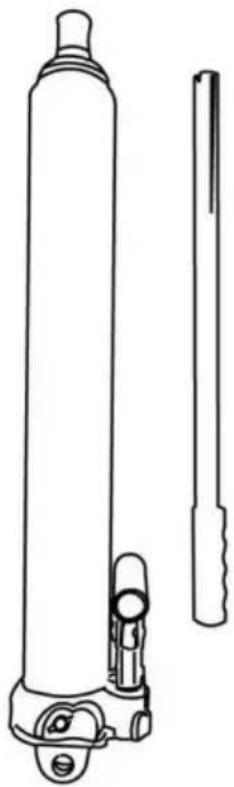

LÅNGT RAM-JACK

MODELL: 3T/4T/8T/12T

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÅNGT RAM-JACK

MODELL: 3T/4T/8T/12T

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

⚠ Varning:

För din säkerhet och för att förhindra skador, läs mycket noggrant följande varningar och bruksanvisningar:

Detta är endast en lyftanordning, som är designad för att användas med kranar för att lyfta tyngre laster. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Detta är endast en lyftanordning, som är designad för att användas med kranar för att lyfta tyngre laster. Överbelasta inte, överbelastning kan orsaka skador på eller fel på enheten. Använd inte denna produkt för något annat ändamål än det som det var avsett för.

Lasten måste omedelbart stödjas av annan lämplig utrustning. Arbeta aldrig på, under eller runt en last förrän den är ordentligt stödd med lämpligt klassade domkrafter.

Tappa inte lasten plötsligt. Stötar på enheten kan orsaka skador. Enheten måste dras in helt innan olja fylls på. Fyll till nedre kanten av påfyllningshålet. Använd endast hydraulolja av hög kvalitet. Använd inte bromsvätska eller någon annan typ av olämplig vätska som kan skada enheten.

Alla monteringsdetaljer måste vara åtdragna före användning.

Läs, studera, förstå och följ alla instruktioner före användning eller underhåll.

Det är ägarens ansvar att hålla etiketter och manualer tillgängliga. Att inte följa dessa och alla andra varningar som hänför sig till denna produkt kan resultera i plötslig förlust av lyft last, vilket kan leda till dödsfall, personskada eller egendomsskada.

Försiktighet:

Använd handtaget för denna produkt eller en auktoriserad ersättare för att säkerställa korrekt utlösningsventil.

DRIFTINSTRUKTIONER:

1. Före drift, uppskatta vikten på lasten. Överbelasta inte domkraften utöver dess nominella belastning.
2. Välj åtgärdspunkt enligt gravitationscentrum och placera domkraften på hård mark. Om det är nödvändigt, placera en hård planka under domkraften för att undvika vackling eller fall under drift.
3. Innan du använder domkraften, sätt först in den skårade änden av handtaget i ventilen och vrid manöverhandtaget medurs tills utlösningsventilen är stängd. Dra inte åt ventilen för hårt.
4. Sätt in manöverhandtaget i uttaget och höj kolven stadigt med handtagets upp- och nedrörelse så att lasten höjs. Kolven slutar stiga när önskad höjd uppnås.
5. Sänk kolven genom att vrida utlösningsventilen moturs med den skårade änden. Sänk långsamt när en last är pålagd, annars kan olyckor inträffa.
6. När mer än en domkraft används samtidigt är det viktigt att manövrera de olika domkrafterna med samma hastighet och med lika stor belastning. Annars finns det risk att hela strukturen faller.
7. Använd maskinolja vid en omgivningstemperatur från 27°F till 113°F (G8443-84)N15. Vid en omgivningstemperatur på 4°F till 27°F, använd syntetisk spindelolja (GB442-64). Tillräckligt med filtrerad hydraulolja bör upprätthållas i domkraften. Annars kan märkhöjden inte nås.
8. Våldsamma stötar måste undvikas under operationen.
9. Användaren måste använda domkraften korrekt enligt bruksanvisningen. Om uttaget har vissa kvalitetsproblem, kan det inte användas.

+ För att höja:

1. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen medurs för att dra åt den.
2. Sätt in handtaget i presshandtagshållaren och tryck upp nedåt; kolvstången kommer att stiga långsamt till den höjd du behöver. Överför sedan omedelbart

belastningen till lämpligt klassade stödenheter som t.ex. domkrafter.

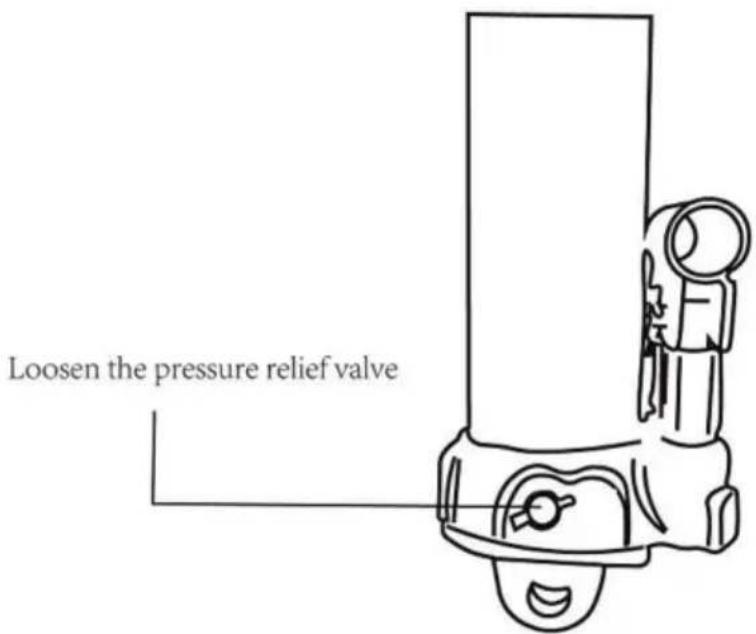

+ För att sänka:

Ta bort tryckhandtaget. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen något moturs för att lossa den. Då kommer kolvstången att röra sig långsamt nedåt. När den är laddad, bör utlösningsventilen inte vridas snabbt, annars leder för snabb sänkning till fara.

Se till att alla verktyg och personal är fria innan du sänker lasten. Farliga dynamiska stötbelastningar skapas genom att snabbt öppna och stänga utlösningsventilen när lasten sänks. Den resulterande överbelastningen kan orsaka fel på hydraulsystemet, vilket kan orsaka allvarliga personskador och/eller egendomsskada.

FÖR SÄKERHETENS SKYLD

Lyftvikten bör inte överstiga den angivna kapaciteten för denna domkraft.

Utan ett stödställ är det inte tillåtet att arbeta under den upplyfta tunga kroppen efter att den är upplyft.

RUTINUNDERHÅLL

Rätt mängd olja bör upprätthållas, annars skulle specificerad lyfthöjd inte nås.

För att undvika skador bör domkraften hållas från att stöta när den är i drift.

Domkraften får inte stå på ena sidan eller upp och ner.

Denna produkt är inte lämplig för driftmiljö med full eller sur alkalisk frätande luft.

Tillsätter olja

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, sätt domkraften i dess upprätt, jämna läge. Ta bort oljepåfyllningspluggen.
2. Fyll på tills oljan är i nivå med påfyllningspluggens hål, sätt tillbaka oljefilterpluggen.

För bästa prestanda och längsta livslängd, byt ut åtminstone hela vätsketillförseln en gång per år.

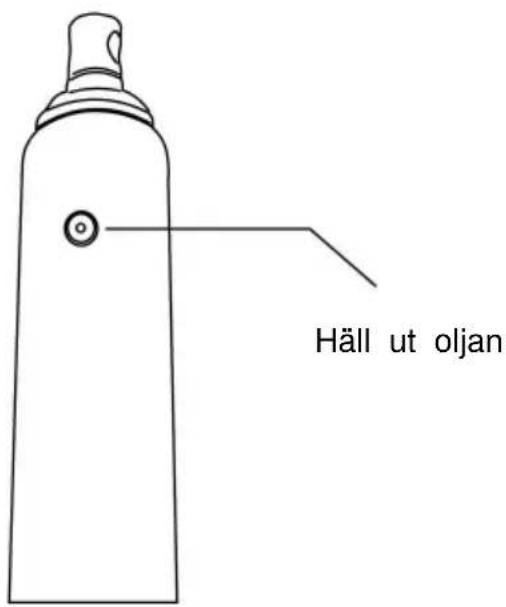

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, ta bort oljepåfyllningspluggen.
2. Lägg domkraften på sidan och töm vätskan i en lämplig behållare.

Obs: Kassera hydraulvätska i enlighet med lokala föreskrifter.

3. Fyll med domkraftsolja av god kvalitet. Sätt tillbaka oljepåfyllningspluggen.

Smörjning

1. En beläggning av lätt smörjolja till pivotpunkter, axlar och gångjärn kommer att hjälpa till att förhindra rost och säkerställa att hjul, hjul och pumpenheter rör sig fritt.
2. Kontrollera regelbundet pumpkolven och kolven för tecken på rost eller korrosion. Rengör vid behov och torka av med en oljig trasa.

Varning: Använd aldrig sandpapper eller slipande material på dessa ytor.

1. När den inte används, förvara domkraften med pumpkolven och kolven helt indragna.

Parametertabell

Modell	Lyftviktskapacitet (TON)	Lyftresor (mm)	Min höjd (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Mått

Modell H (mm) D1		(mm) D2 (mm) D3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20 F33		22

Installationsinstruktioner för kolvpump

Symtom Möjliga	orsaker	Korrigerande åtgärd
Jack kommer inte ladda	stängt överbelastningstillståndLufttillförseln är tillräcklig	Se till att utlösningsventilen är ordentligt stängoÅtgärda överbelastningstillståndSäkerställ tillräcklig lufttillförsel
Jack blöder av efter lyft	Lossa ventilen inte tätt stängt ÖverbelastningstillståndFel på hydraulenheten	Se till att utlösningsventilen är ordentligt stängoÅtgärda överbelastningstillståndKontakta säljaren
Jack kommer inte lägre efter avlastning	Reservoaren överfylldLänkar bindande	Töm vätska till rätt nivåRengör och smörj rörliga delar
Dåligt lyft prestanda	Vätskenivån lågLuft instängd i systemet	Se till att vätskenivån är korrektMed kolven helt indragen, ta bort oljepåfyllningspluggen för att låta tryckluft komma ut, sätt tillbaka oljepåfyllningspluggen
Kommer inte lyfta till full förlängning	Vätskenivån låg	Se till att vätskenivån är korrekt
