Produkttyp	Langhub-Wagenheber
Marke	Vevor
Modell	VV-CGQJD-HODJ-8T (erhältlich in 3T, 4T, 8T, 12T)
Hubkapazität	3T, 4T, 8T oder 12T je nach Modell
Hubhöhe	500 mm
Mindesthöhe	610 mm (Modell 4T) oder 660 mm (Modelle 3T, 8T, 12T)
Abmessungen (H × D1 × D2 × D3 × L)	Modell 3T: 660 × 17 × 17 × 28 × 25 mm Modell 4T: 610 × - × 17 × 28 × - mm Modell 8T: 660 × 17 × 17 × 30 × 22 mm Modell 12T: 660 × 17 × 20 × 33 × 22 mm
Hydrauliksystem	Manuelle Hydraulik
Empfohlenes Öl	Maschinenöl N15 (27 °F bis 113 °F) oder synthetisches Spindelöl (4 °F bis 27 °F)
Verwendungszweck	Heben schwerer Lasten mit einem Kran
Mitgeliefertes Zubehör	Bedienungsgriff
Sicherheitsfunktion	Überdruckventil zur Vermeidung von Überlast
Wartung	Ölstand prüfen, Gelenke schmieren, mit eingefahrenem Kolben lagern
Ölwechsel	Mindestens einmal jährlich
Betriebstemperatur	4 °F bis 113 °F
Lagerung	Kolben und Zylinder vollständig eingefahren
Garantie	Technische Unterstützung und elektronische Garantie unter www.vevor.com/support

Häufig gestellte Fragen - VV-CGQJD-HODJ-8T Vevor

Wie füge ich Öl in den Vevor VV-CGQJD-HODJ-8T Wagenheber ein?

Stellen Sie den Wagenheber senkrecht auf, mit Sattel und Pumpkolben vollständig abgesenkt. Entfernen Sie den Öleinfülldeckel und füllen Sie Öl ein, bis es den unteren Rand der Öffnung erreicht. Schrauben Sie den Deckel wieder auf. Verwenden Sie nur hochwertiges Hydrauliköl.

Wie senke ich den Wagenheber nach dem Heben ab?

Entfernen Sie den Druckgriff. Drehen Sie mit dem geschlitzten Ende des Griffs langsam das Überdruckventil gegen den Uhrzeigersinn, um es zu lösen. Die Kolbenstange senkt sich sanft. Drehen Sie nicht schnell, besonders nicht unter Last.

Was tun, wenn der Wagenheber die Last nicht hebt?

Überprüfen Sie, ob das Überdruckventil fest geschlossen ist, indem Sie es im Uhrzeigersinn drehen. Stellen Sie sicher, dass die Nennkapazität nicht überschritten wird. Überprüfen Sie den Ölstand und entlüften Sie bei Bedarf.

Kann ich diesen Wagenheber unter einem Fahrzeug verwenden?

Nein, dieser Wagenheber ist zur Verwendung mit einem Kran zum Heben von Lasten vorgesehen, nicht als Sicherheitsstütze. Nach dem Heben muss die Last durch geeignete Unterstellböcke gestützt werden. Arbeiten Sie niemals unter einer ungestützten Last.

Wie hoch ist die maximale Hubkapazität des Modells 8T?

Das Modell 8T (VV-CGQJD-HODJ-8T) hat eine Hubkapazität von 8 Tonnen (8000 kg). Überschreiten Sie niemals dieses Limit, um Schäden oder Unfälle zu vermeiden.

Wie entlüfte ich das Hydrauliksystem?

Bei vollständig eingefahrenem Zylinder entfernen Sie den Öleinfülldeckel, um die unter Druck stehende Luft entweichen zu lassen. Schrauben Sie dann den Deckel wieder auf. Wenn das Problem weiterhin besteht, überprüfen Sie den Ölstand.

Welches Hydrauliköl soll verwendet werden?

Bei Raumtemperatur zwischen 27 °F und 113 °F verwenden Sie Maschinenöl N15. Zwischen 4 °F und 27 °F verwenden Sie synthetisches Spindelöl (GB442-64). Verwenden Sie niemals Bremsflüssigkeit.

Wie warte ich den Wagenheber für eine lange Lebensdauer?

Schmieren Sie die Drehpunkte, Achsen und Gelenke mit leichtem Öl. Reinigen Sie Kolben und Zylinder regelmäßig, ohne Schleifpapier zu verwenden. Lagern Sie den Wagenheber mit vollständig eingefahrenem Kolben.

Was tun, wenn der Wagenheber nach dem Entladen nicht absenkt?

Dies kann an einem zu vollen Tank oder feststeckenden Verbindungen liegen. Lassen Sie Öl bis zum richtigen Stand ab und reinigen/schmieren Sie die beweglichen Teile.

Kann der Wagenheber auf der Seite oder verkehrt herum verwendet werden?

Nein, der Wagenheber sollte nicht auf der Seite oder verkehrt herum aufgestellt werden. Er muss immer in vertikaler Position sein, um ordnungsgemäß zu funktionieren und Öllecks zu vermeiden.

BEDIENUNGSANLEITUNG VV-CGQJD-HODJ-8T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LANGER RAM-WAGENHEBER

MODELL: 3T/4T/8T/12T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LANGER RAM-WAGENHEBER

MODELL: 3T/4T/8T/12T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

⚠ Erwärmen:

Zu Ihrer Sicherheit und zur Vermeidung von Verletzungen lesen Sie bitte sehr sorgfältig zu den folgenden Warnhinweisen und Bedienungshinweisen:

ÿ Dies ist nur ein Hubantrieb, der für den Einsatz mit Kränen zum Heben von schwerere Lasten. Verwenden Sie dieses Produkt nicht für andere Zwecke als diese für den es bestimmt war.

Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um schwerere Lasten zu heben. Überlasten Sie es nicht; Überlastung kann zu Schäden oder Ausfall des Geräts führen. Verwenden Sie dieses Produkt nicht für andere Zwecke als die, für die es bestimmt war.

Die Last muss sofort durch andere geeignete Mittel abgestützt werden. Arbeiten Sie niemals an, unter oder um eine Last, bis diese richtig auf Wagenhebern mit entsprechender Leistung gestützt ist.

Lassen Sie die Last nicht plötzlich fallen. Der daraus resultierende Stoß kann zu Beschädigung führen. Das Gerät muss vollständig eingefahren sein, bevor Öl nachgefüllt wird. Füllen Sie bis zum unteren Rand der Einfüllöffnung. Verwenden Sie nur hochwertige Hydraulikflüssigkeit. Verwenden Sie keine Bremsflüssigkeit oder andere Arten von ungeeigneten Flüssigkeiten, die Schäden an der Einheit verursachen können.

Alle Montageteile müssen vor der Verwendung fest angezogen sein.

Lesen, studieren, verstehen und befolgen Sie alle Anweisungen vor der Verwendung oder Wartung.

Es liegt in der Verantwortung des Eigentümers, Etiketten und Handbücher verfügbar zu halten. Die Nichtbeachtung dieser und aller anderen Warnungen im Zusammenhang mit diesem Produkt kann zu einem plötzlichen Verlust der angehobenen Last führen, was zu tödlichen Personenschäden oder Sachschäden führen kann.

Vorsicht:

Verwenden Sie den für dieses Produkt mitgelieferten Griff oder einen autorisierten Ersatzgriff, um die ordnungsgemäße Funktion des Ablassventils sicherzustellen.

BEDIENUNGSANLEITUNG:

1. Schätzen Sie vor dem Betrieb das Gewicht der Ladung ab. Überladen Sie die Buchse nicht über ihre Nennlast hinaus.
2. Wählen Sie den Aktionspunkt entsprechend dem Schwerpunkt und platzieren Sie den Wagenheber auf hartem Boden. Es ist notwendig, ein hartes Brett unter den Wagenheber zu legen, um ein Wackeln oder Stürzen während des Betriebs zu vermeiden.
3. Bevor Sie den Wagenheber betätigen, stecken Sie zuerst das gekerbte Ende des Griffs in die Buchse. Drehen Sie den Bediengriff im Uhrzeigersinn, bis das Ablassventil geschlossen ist. Das Ventil nicht zu fest anziehen.
4. Setzen Sie den Bediengriff in die Buchse ein und der Stößel wird gleichmäßig angehoben durch die Auf- und Abbewegung des Griffs, und die Last wird angehoben. Der Zylinder hört auf zu steigen, wenn die gewünschte Höhe erreicht ist.
5. Senken Sie den Stempel, indem Sie das Ablassventil gegen den Uhrzeigersinn mit dem gezahnten Ende drehen. Lockern Sie es langsam, wenn eine Last angehoben ist, sonst können Unfälle geschehen. 6. Wenn mehr als ein Heber gleichzeitig verwendet wird, ist es wichtig, die verschiedenen Heber mit gleicher Geschwindigkeit und gleicher Last zu betreiben. Andernfalls besteht die Gefahr, dass die gesamte Konstruktion einstürzt.
6. Bei einer Umgebungstemperatur von -27 °F bis 113 °F verwenden Sie Maschinenöl (G8443-84) N15. Bei einer Umgebungstemperatur von 4 bis 27 °F verwenden Sie synthetisches Spindelöl (GB442-64). Es sollte ausreichend gefiltertes Hydrauliköl vorhanden sein. Andernfalls kann die Sollhöhe nicht erreicht werden.
7. Während des Vorgangs müssen heftige Stöße vermieden werden.
8. Der Benutzer muss den Wagenheber gemäß der Bedienungsanleitung richtig bedienen. Wenn der Wagenheber Qualitätsprobleme aufweist und sich nicht bedienen lässt.

+Erhöhen:

1. Drehen Sie das Entlüftungsventil durch die Schlitzöffnung am Ende des Griffs im Uhrzeigersinn, um es festzuziehen.
2. Setzen Sie den Griff in den Pressgriffhalter und drücken Sie ihn nach oben und unten. Die Kolbenstange steigt langsam auf die gewünschte Höhe. Dann sofort übertragen.

Befestigen Sie die Last an entsprechend dimensionierten Stützvorrichtungen, wie z. B. Wagenhebern.

+Zum Senken:

Den Pressgriff abnehmen. Das Entriegelungsventil mithilfe der Schlitzöffnung am Ende des Griffs leicht gegen den Uhrzeigersinn drehen, um es zu lösen. Dann bewegt sich die Kolbenstange langsam nach unten. Unter Belastung darf das Entriegelungsventil nicht zu schnell gedreht werden, da sonst ein zu schnelles Absenken zu Gefahren führt.

Stellen Sie sicher, dass sich alle Werkzeuge und Personen in der Nähe befinden, bevor Sie die Last absenken. Durch das schnelle Öffnen und Schließen des Ablassventils beim Absenken der Last entstehen gefährliche dynamische Stoßbelastungen. Die daraus resultierende Überlastung kann zu einem Ausfall des Hydrauliksystems führen, was wiederum schwere Verletzungen und/oder Sachschäden zur Folge haben kann.

AUS SICHERHEITSGRÜNDEN

Das Hubgewicht darf die angegebene Belastung dieses Wagenhebers nicht überschreiten.

Ohne Stützgestell ist es nicht gestattet, unter dem angehobenen schweren Körper zu arbeiten, nachdem dieser angehoben wurde.

ROUTINEMÄSSIGE WARTUNG

Die richtige Ölmenge muss beibehalten werden, sonst wird die angegebene Hubhöhe

Höhe würde nicht erreicht.

Um Beschädigungen zu vermeiden, sollte der Wagenheber vor Stromschlägen geschützt werden, während er in Betrieb ist.

Der Wagenheber darf nicht auf der Seite oder auf dem Kopf stehen.

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hohem oder hohem Säuregehalt geeignet. alkalische, ätzende Luft.

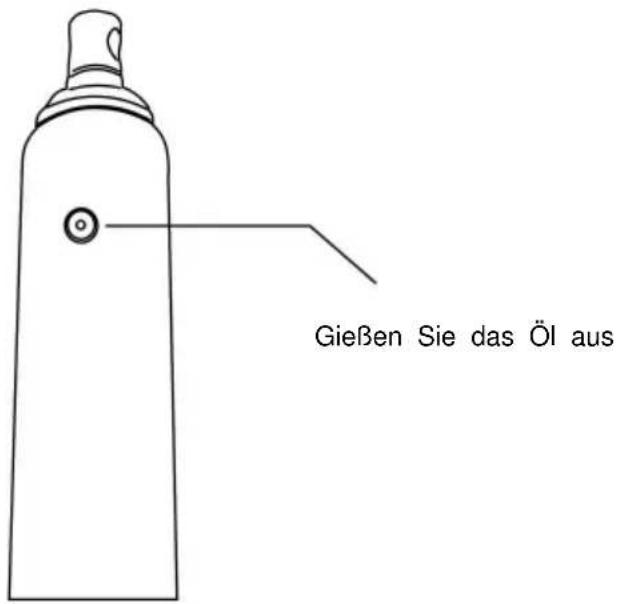

Öl hinzufügen

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, stellen Sie den Wagenheber in seine aufrechte, waagerechte Position. Öleinfüllschraube entfernen.
2. Füllen Sie nach, bis der Ölstand die Höhe der Einfüllschraube erreicht hat, und setzen Sie die Ölfilterschraube wieder ein.

Für optimale Leistung und längste Lebensdauer ersetzen Sie die gesamte Flüssigkeitsversorgung mindestens einmal pro Jahr.

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, entfernen Sie den Öleinfüllstutzen Stecker.
2. Legen Sie den Wagenheber auf die Seite und lassen Sie die Flüssigkeit in einen geeigneten Behälter ab.

Hinweis: Entsorgen Sie Hydraulikflüssigkeit gemäß den örtlichen Vorschriften.

1. Mit hochwertigem Wagenheberöl auffüllen. Öleinfüllstopfen wieder anbringen.

Schmierung

1. Eine Beschichtung mit leichtem Schmieröl auf Drehpunkte, Achsen und Scharniere hilft um Rost vorzubeugen und sicherzustellen, dass Räder, Rollen und Pumpeneinheiten sich frei bewegen.
2. Überprüfen Sie den Pumpenkolben und den Stößel regelmäßig auf Anzeichen von Rost oder Korrosion. Bei Bedarf reinigen und mit einem ölhaltigen Tuch abwischen.

Achtung: Verwenden Sie auf diesen Oberflächen niemals Schleifpapier oder Schleifmaterial.

1. Lagern Sie den Wagenheber bei Nichtgebrauch mit vollständig eingefahrenem Pumpenkolben und Stößel.

Parametertabelle

Modell	Hubgewichtskapazität (TONNE)	Hubweg (mm)	Mindesthöhe (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500 660

Maße

Modell H (mm) T1		(mm) T2 (mm) T3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

Installationsanleitung für Kolbenpumpen

Symptom Mögliche	Ursachen	Korrekturmaßnahme
Jack wird nicht laden	Ablassventil nicht dicht geschlossener Überlastzustand Luftzufuhr in ausreichender	Stellen Sie sicher, dass das Ablassventil fest geschlossen ist Behebung des ÜberlastzustandsFür ausreichende Luftzufuhr sorgen
Jack blutetAus nach dem Abheben	Ablassventil nicht dicht geschlossen Überlastzustand Störung der Hydraulikeinheit	Stellen Sie sicher, dass das Ablassventil fest geschlossen ist Behebung des ÜberlastzustandsVerkäufer kontaktieren
Jack wird nicht niedriger nach Entladung	Vorratsbehälter überfüllt Verknüpfungen binden	Lassen Sie die Flüssigkeit bis zum richtigen Stand abBewegliche Teile reinigen und schmieren
Schlechter AuftriebLeistung	Flüssigkeitsstand niedrigIm System eingeschlossene Luft	Stellen Sie den richtigen Flüssigkeitsstand sicherBei vollständig eingefahrenem Kolben denÖleinfüllstopfen entfernen, um die Druckluft entweichen zu lassen, Öleinfüllstopfen wieder anbringen
Wird nicht heben zu Vollauszug	Flüssigkeitsstand niedrig	Stellen Sie den richtigen Flüssigkeitsstand sicher
