Producttype	Lange ramkrik
Merk	Vevor
Model	VV-CGQJD-HODJ-8T (beschikbaar in 3T, 4T, 8T, 12T)
Hefcapaciteit	3T, 4T, 8T of 12T afhankelijk van model
Hefslag	500 mm
Minimale hoogte	610 mm (model 4T) of 660 mm (modellen 3T, 8T, 12T)
Afmetingen (H × D1 × D2 × D3 × L)	Model 3T: 660 × 17 × 17 × 28 × 25 mm Model 4T: 610 × - × 17 × 28 × - mm Model 8T: 660 × 17 × 17 × 30 × 22 mm Model 12T: 660 × 17 × 20 × 33 × 22 mm
Hydraulisch systeem	Handmatig hydraulisch
Aanbevolen olie	Machineolie N15 (27 °F tot 113 °F) of synthetische spindelolie (4 °F tot 27 °F)
Bedoeld gebruik	Hefwerk van zware lasten met een kraan
Inbegrepen accessoires	Bedieningshendel
Veiligheidsfunctie	Overloopklep om overbelasting te voorkomen
Onderhoud	Controleer het oliepeil, smeer de draaipunten, berg op met ingetrokken zuiger
Olieverversing	Minstens één keer per jaar
Gebruikstemperatuur	4 °F tot 113 °F
Opslag	Zuiger en cilinder volledig ingetrokken
Garantie	Technische ondersteuning en elektronische garantie via www.vevor.com/support

Veelgestelde vragen - VV-CGQJD-HODJ-8T Vevor

Hoe voeg ik olie toe aan de Vevor VV-CGQJD-HODJ-8T krik?

Plaats de krik in verticale positie met het zadel en de pomplozer volledig ingetrokken. Verwijder de olievuldop en vul totdat de olie de onderrand van de opening bereikt. Draai de dop weer vast. Gebruik alleen hoogwaardige hydraulische olie.

Hoe laat ik de krik zakken na het heffen?

Verwijder de drukontlastingshendel. Draai met het gespleten uiteinde van de hendel langzaam de overloopklep tegen de klok in om los te maken. De zuigerstang daalt zachtjes. Draai niet snel, vooral niet onder belasting.

Wat te doen als de krik de last niet optilt?

Controleer of de overloopklep goed gesloten is door met de klok mee te draaien. Zorg dat u de nominale capaciteit niet overschrijdt. Controleer het oliepeil en ontlucht indien nodig.

Kan ik deze krik onder een voertuig gebruiken?

Nee, deze krik is ontworpen om met een kraan te worden gebruikt voor het heffen van lasten, niet als veiligheidssteun. Na het heffen moet de last worden ondersteund door geschikte steunen. Werk nooit onder een niet-ondersteunde last.

Wat is de maximale hefcapaciteit van het 8T-model?

Het 8T-model (VV-CGQJD-HODJ-8T) heeft een hefcapaciteit van 8 ton (8000 kg). Overschrijd deze limiet nooit om schade of ongelukken te voorkomen.

Hoe ontlucht ik het hydraulische systeem?

Verwijder met de cilinder volledig ingetrokken de olievuldop om de lucht onder druk te laten ontsnappen. Draai vervolgens de dop weer vast. Als het probleem aanhoudt, controleer dan het oliepeil.

Welk type hydraulische olie gebruiken?

Gebruik bij kamertemperatuur tussen 27 °F en 113 °F machineolie N15. Tussen 4 °F en 27 °F synthetische spindelolie (GB442-64). Gebruik nooit remvloeistof.

Hoe onderhoud ik de krik voor een lange levensduur?

Smeer de draaipunten, assen en scharnieren met lichte olie. Maak de zuiger en cilinder regelmatig schoon, zonder schuurpapier te gebruiken. Berg de krik op met de zuiger volledig ingetrokken.

Wat te doen als de krik niet daalt na het ontlasten?

Dit kan komen door een te vol reservoir of vastzittende verbindingen. Tap olie af tot het juiste niveau en reinig/smeer de bewegende delen.

Kan de krik op de zijkant of ondersteboven worden gebruikt?

Nee, de krik mag niet op de zijkant of ondersteboven worden geplaatst. Hij moet altijd in verticale positie staan om correct te functioneren en olielekken te voorkomen.

GEBRUIKSAANWIJZING VV-CGQJD-HODJ-8T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

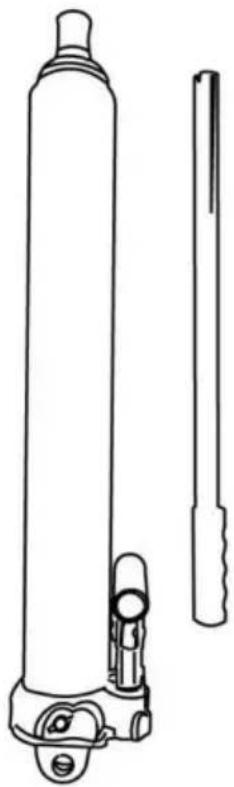

LANGE RAM-KRUK

MODEL: 3T/4T/8T/12T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing:

Om uw veiligheid te waarborgen en letsel te voorkomen, leest u deze informatie zorgvuldig door. over de volgende waarschuwingen en gebruiksaanwijzingen:

Dit is slechts een hefaandrijving, die is ontworpen om te worden gebruikt met kranen om zwaardere lasten. Gebruik dit product niet voor andere doeleinden dan dat waarvoor het bedoeld was.

Dit is alleen een hefwerktuig, dat is ontworpen voor gebruik met kranen om zwaardere lasten te tillen. Overbelast niet; overbelasting kan schade aan de eenheid of een storing van het apparaat veroorzaken. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is.

De last moet onmiddellijk door andere geschikte hulpmiddelen worden ondersteund. Werk nooit aan, onder of rondom de last totdat deze goed is ondersteund door kriksteunen met de juiste classificatie.

Laat de lading niet plotseling vallen. Als gevolg hiervan kan een schok op het apparaat leiden tot schade. De unit moet volledig worden ingetrokken voordat olie wordt toegevoegd. Vul tot de onderste rand van het vulgat. Gebruik alleen hydraulische vloeistof van hoge kwaliteit. Gebruik geen remvloeistof of enig ander type ongeschikte vloeistoffen die schade aan de eenheid kunnen veroorzaken.

Alle bevestigingsmaterialen moeten goed vastzitten voordat u het product

gebruikt. Lees, bestudeer, begrijp en volg alle instructies voordat u het product gebruikt of onderhoud.

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de labels en handleidingen beschikbaar zijn. Het niet in acht nemen door de fabrikant van deze en alle andere waarschuwingen met betrekking tot dit product kan leiden tot plotseling verlies van de opgeheven lading, resulterend in overlijden, persoonlijk letsel of materiële schade.

Voorzichtigheid:

Gebruik de handgreep die bij dit product is geleverd of een geautoriseerde vervangende handgreep om een goede werking van de ontlastklep te garanderen.

GEBRUIKSAANWIJZING:

1. Schat voor gebruik het gewicht van de lading. Overbelast de lading niet. De krik is hoger dan de nominale belasting.
2. Selecteer het actiepunt volgens het zwaartepunt en plaats de krik op harde grond. Het is noodzakelijk om een harde plank onder de krik te plaatsen om wankelen of vallen tijdens het gebruik te vermijden.
3. Voordat u de krikken bedient, steekt u eerst het gekartelde uiteinde van de hendel in het ontlastventiel. Draai de bedieningshendel met de klok mee totdat het ontlastventiel gesloten is. Draai de klep niet te vast.
4. Steek de bedieningshendel in de houder en de ram wordt langzaam omhoog gebracht. Door de op- en neergaande beweging van de hendel wordt de last opgetild. De ram stopt met stijgen wanneer de gewenste hoogte is bereikt.
5. Laat de ram zakken door het ontlastventiel tegen de klok in te draaien met het gekartelde uiteinde. Maak langzaam los wanneer een lading wordt verplaatst, anders kunnen ongelukken gebeuren.
6. Wanneer er meer dan één krik tegelijk wordt gebruikt, is het belangrijk om de verschillende krikken met gelijke snelheid en gelijke belasting te bedienen. Anders bestaat het gevaar dat de hele constructie instort.
7. Gebruik machineolie bij een omgevingstemperatuur van -3°C tot 45°C (G8443-84). Gebruik bij een omgevingstemperatuur van 4°F tot -27°F synthetische spindelolie (GB442-64). Er moet voldoende gefilterde hydraulische olie aanwezig zijn in de krikken. Anders kan de nominale hoogte niet worden bereikt.
8. Tijdens de operatie moeten hevige schokken worden vermeden.
9. De gebruiker moet de krik correct bedienen volgens de gebruiksaanwijzing. Als de krik kwaliteitsproblemen heeft en niet kan worden bediend.

Om te verhogen:

1. Draai het ontluchtingsventiel open met behulp van de sleuf aan het uiteinde van de handgreep. Draai het met de klok mee vast.
2. Plaats de hendel in de pershendelhouder en druk omhoog en omlaag; de zuigerstang zal langzaam stijgen tot de hoogte die u nodig hebt. Breng hem dan onmiddellijk over

de lading overbrengen naar passende ondersteuningsvoorzieningen, zoals assteunen.

Om te verlagen:

Verwijder de pershendel. Draai de ontlastklep iets tegen de klok in om deze los te maken met behulp van de sleufopening aan het uiteinde van de hendel. En dan zal de zuigerstang langzaam naar beneden bewegen. Bij belasting mag de ontlastklep niet te snel worden gedraaid, anders leidt te snel zakken tot gevaar.

Zorg ervoor dat alle gereedschappen en personeel uit de buurt zijn voordat u de last laat zakken. Er ontstaan gevaarlijke dynamische schokbelastingen door het snel openen en sluiten van de ontlastklep terwijl de last wordt neergelaten. De resulterende overbelasting kan leiden tot een storing in het hydraulisch systeem, wat ernstig persoonlijk letsel en/of materiële schade kan veroorzaken.

VEILIGHEIDSWAARDE

Het hefgewicht mag de toegestane belasting van deze krik niet overschrijden.

Zonder ondersteuningsrek is het niet toegestaan om onder het opgetilde zware lichaam te werken nadat het is opgetild.

ROUTINEMATIG ONDERHOUD

De juiste hoeveelheid olie moet worden gehandhaafd, anders wordt de gespecificeerde hefhoogte niet bereikt.

Om schade te voorkomen, moet de krik zo worden beschermd dat hij geen schokken krijgt als hij in de auto staat.

operatie.

De krik mag niet op zijn kant of ondersteboven staan.

Dit product is niet geschikt voor de werkomgeving vol of zuur alkalische corrosieve lucht.

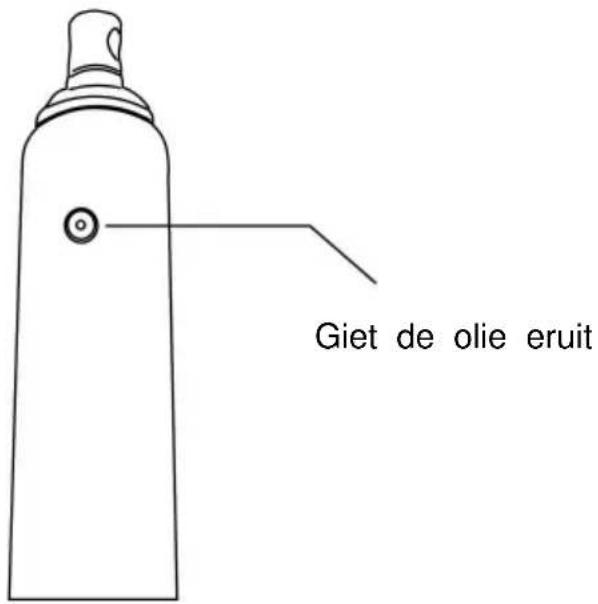

Olie toevoegen

1. Zet de krik in de juiste positie, met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. Zet de krik rechtop en waterpas. Verwijder de olievulplug.
2. Vul de olie bij tot het niveau van de vulplug en plaats de oliefilterplug terug.

Voor de beste prestaties en de langste levensduur, vervangt u de volledige vloeistoftoevoer ten minste eenmaal per jaar.

1. Verwijder de olievuldop met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt.
2. Leg de krik op zijn kant en laat de vloeistof in een geschikte bak lopen.

Let op: Voer hydraulische vloeistof af volgens de plaatselijke voorschriften.

1. Vul met goede kwaliteit krikolie. Plaats de olievuldop terug.

Smering

1. Een laagje lichte smeerolie op de draaipunten, assen en scharnieren helpt om roest te voorkomen en ervoor te zorgen dat wielen, zwenkwielen en pompassemblages vrij bewegen.
2. Controleer de pompzuiger en de ram regelmatig op tekenen van roest of corrosie. Maak indien nodig schoon en veeg af met een geoliede doek.

Let op: Gebruik nooit schuurpapier of ander schuurmateriaal op deze oppervlakken.

1. Wanneer de krik niet in gebruik is, berg hem dan op met de pompzuiger en de cilinder volledig ingetrokken.

Parametertabel

Model	Hefvermogen (TON)	Liftend reizen (mm)	Minimale hoogte (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Afmetingen

Model H	(mm) D1	(mm) D2 (mm) D3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

Installatie-instructies voor plunjerpomp

Symptoom Mogelijke oorzaken		Corrigerende maatregelen
Jack zal niet laden	Ontluchtingsventiel niet goed vast gesloten overbelastingsconditie Luchttoevoer in voldoende	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Zorg voor voldoende luchttoevoer
Jack bloedt uit na lift	Ontluchtingsventiel niet goed vast gesloten Overbelastingsconditie Storing in hydraulische eenheid	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Neem contact op met verkoper
Jack zal niet lager na lossen	Reservoir overvol Verbindingen die binden	Laat de vloeistof weglopen tot het juiste niveau Bewegende delen schoonmaken en smeren
Slechte lift prestatie	Vloeistofniveau laag Lucht ingesloten in systeem	Zorg voor een juist vloeistofniveau Verwijder de olievulplug met de ram volledig ingetrokken, zodat de perslucht kan ontsnappen. Plaats de olievulplug terug.
Zal niet optillen naar volledige extensie	Vloeistofniveau laag	Zorg voor een juist vloeistofniveau
