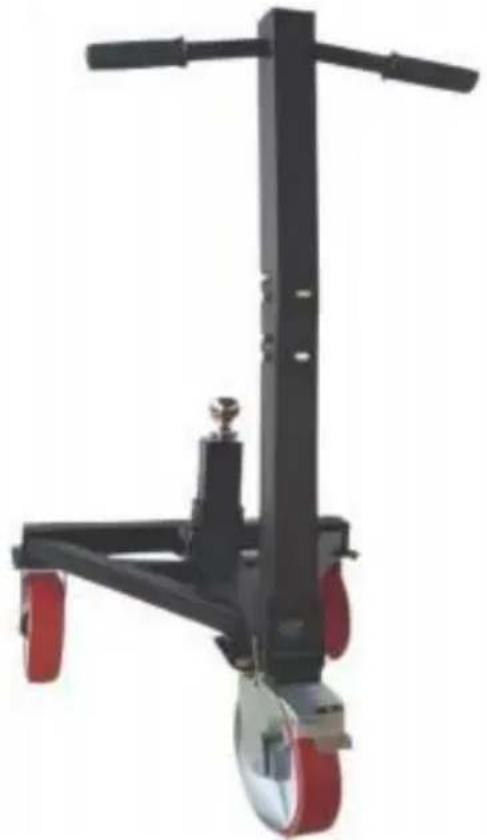

QYC3500-YB - Outil de déplacement de remorque Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	QYC3500-YB
Type de produit	Outil de déplacement de remorque (dolly)
Capacité maximale de la remorque	3500 lb (1587 kg)
Diamètre de la boule d'attelage	2 pouces (50,8 mm)
Hauteur réglable de la boule	18 à 22 pouces (457 à 559 mm)
Diamètre des roues	8 pouces (203 mm)
Matériau principal	Acier
Fonctions principales	Déplacer et manœuvrer une remorque à la main
Alimentation	Aucune (manuel)
Entretien et nettoyage	Sécher après utilisation pour éviter la rouille ; vérifier et serrer régulièrement les boulons ; gonfler les pneus si nécessaire
Sécurité	Ne pas surcharger ; ne pas s'asseoir, se tenir debout ou grimper ; utiliser uniquement la poignée pour pousser/tirer ; porter des lunettes de sécurité et des gants lors de l'assemblage ; vérifier l'absence de pièces desserrées ou endommagées avant chaque utilisation
Pièces détachées et réparabilité	Boulons, écrous, goupilles, roues disponibles ; support technique via Vevor
Informations générales	Assemblage requis ; outil nécessaire : clé à douille ; fabricant : Shanghaimuxinmuyeyou xiangongsi ; importé aux États-Unis et en Australie

FOIRE AUX QUESTIONS - QYC3500-YB Vevor

Comment assembler le dolly de remorque Vevor QYC3500-YB ?

Suivez les instructions fournies. Utilisez une clé à douille pour serrer les boulons selon le diagramme. Assurez-vous que la boule d'attelage est correctement orientée et que la hauteur est réglée en tournant le support de montage.

Quelle est la capacité de charge maximale ?

La capacité maximale est de 3500 lb (1587 kg) pour la remorque. Ne dépassez jamais cette limite.

Comment régler la hauteur de la boule d'attelage ?

La hauteur peut être réglée entre 18 et 22 pouces en tournant le support de montage. Consultez le diagramme pour les positions possibles.

Quels outils sont nécessaires pour l'assemblage ?

Une clé à douille est l'outil principal requis. Des lunettes de sécurité et des gants sont recommandés.

Comment entretenir le dolly ?

Après utilisation, séchez-le pour éviter la rouille. Vérifiez régulièrement le serrage des boulons et gonflez les pneus si nécessaire.

Puis-je utiliser ce dolly pour soulever la remorque ?

Non, ne soulevez pas la remorque lorsqu'elle est chargée. Le dolly est conçu pour déplacer la remorque, pas pour la soulever.

Quel diamètre de roue ?

Les roues ont un diamètre de 8 pouces (203 mm).

Le dolly est-il compatible avec tous les types d'attelage ?

Il est compatible avec les boules d'attelage de 2 pouces standard. Vérifiez la compatibilité avec votre remorque.

Comment puis-je contacter le support technique Vevor ?

Visitez www.vevor.com/support pour l'assistance technique et la garantie.

Y a-t-il des consignes de sécurité importantes ?

Oui, ne vous asseyez pas, ne montez pas sur le dolly. Ne tirez ou poussez que par la poignée. Vérifiez toujours l'état des pneus et des boulons avant utilisation.

MODE D'EMPLOI QYC3500-YB Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisée par nous seulement

représente une estimation des économies que vous pourriez bénéficier de l'achat de certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement

une couverture

de toutes les catégories d'outils proposées par nous. Vous êtes aimablement rappelé de vérifier soigneusement

quand vous passez une commande chez nous si vous êtes en fait en train d'économiser

la moitié par rapport aux grandes marques.

MODÈLE : QYC3500-YB

Avez-vous des questions ? Besoin d'un soutien technique ? N'hésitez pas à nous contacter :

Assistance technique et garantie

Certificat électronique

Ceci est le manuel d'origine, veuillez lire tout le manuel d'instructions soigneusement avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit doit être soumise au

produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer à nouveau s'il existe une technologie ou des mises à jour logicielles sur notre produit.

Consignes de sécurité

AVERTISSEMENT : Lisez et comprenez toutes les instructions. Ne pas suivre toutes les instructions énumérées ci-dessous peut entraîner des blessures graves.

1. Vérifiez que le pneu a suffisamment de gaz avant de l'utiliser. Si le gaz du pneu n'est pas suffisant, veuillez gonfler le pneu avant de l'utiliser.
2. Vérifiez que les pièces vissées ne sont pas desserrées ; si c'est le cas, veuillez les serrer. Ne surchargez pas.

ATTENTION : Veuillez lire attentivement les instructions pour une

utilisation en toute sécurité.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant le montage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. La capacité de poids et d'autres capacités du produit s'appliquent uniquement à un produit correctement et entièrement assemblé.

Précautions d'utilisation

POUR PRÉVENIR DES BLESSURES GRAVES OU MORTELLES PAR

BASCULEMENT : 1. Ne vous asseyez pas, ne vous tenez pas debout et ne grimpez pas sur cet article.

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité de cet article.
2. Ne le soulevez pas lorsqu'il est chargé.
3. Pour éviter qu'il ne bascule, poussez/tirez en utilisant uniquement la poignée fournie. 5. Utilisez-le uniquement comme prévu.

CONSIGNES DE SÉCURITÉ

1. Inspectez-le avant chaque utilisation. Ne l'utilisez pas si des pièces sont desserrées ou endommagées. 7. Après utilisation, séchez-le avant de le ranger pour éviter que la rouille des boulons n'affecte son utilisation.

MODÈLE ET PARAMÈTRES

Modèle	QYC3500-YB
Max. Brut Remorque WT	3500 livres
Bande-annonce Balle	2"
Le hauteur de la remorque balle	18 / 22 pouce
Roues	8"
Matériel	Acier

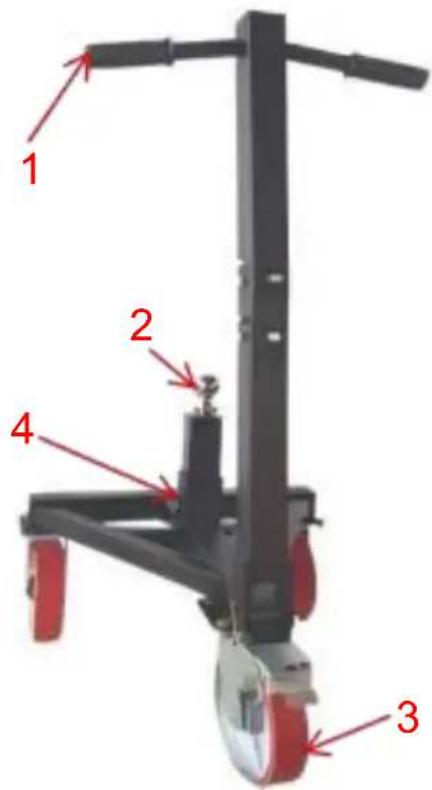

SCHÉMA DE STRUCTURE

1. Poignée 2. Boule d'attelage 3. Roue 4. Goupille

COMPOSANTS

UN × 1	B × 1	C × 1
D × 1	E × 1	F × 1
G × 2	H φ10 ×1	je × 4
J (M10*15)2	K × 12	L × 12
M(φ12) × 1	N (M8) × 4	O×1

ASSEMBLAGE

Outils nécessaires

Clé à douille

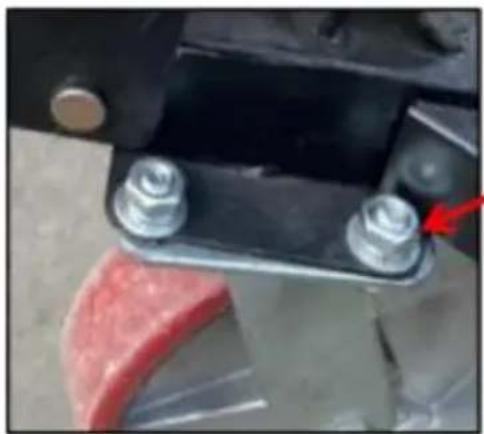

Le sens d'installation du boulon est montré.

Connectez-vous avec moi +N (Hauteur réglable) Serrez le J sur

Connectez-vous avec H

la poignée affronter à faire le structure plus sécurisé.

Connectez-vous avec M

O u i

Connectez-vous avec K+L

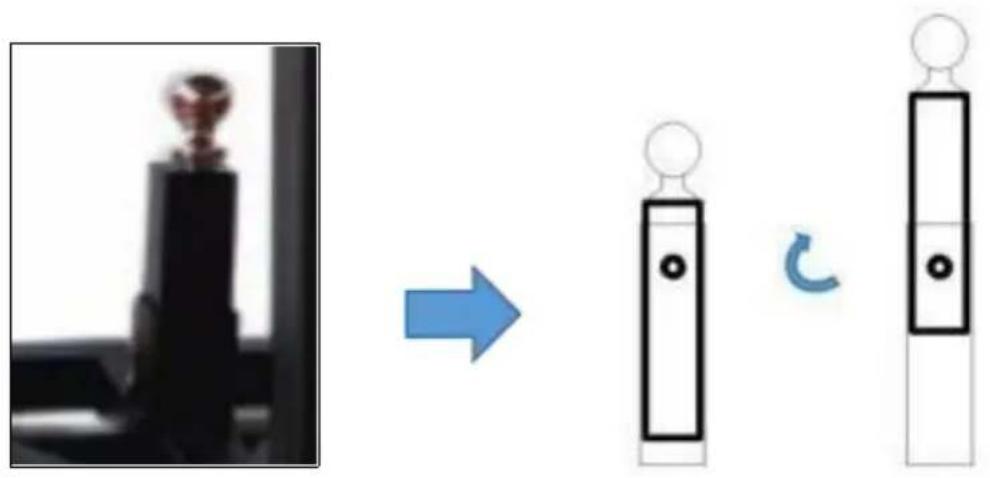

REMARQUE : Deux types de hauteur de balle peuvent être obtenus en tournant le club de montage.

ASSEMBLAGE

Serrez les boulons sur la face de la poignée pour renforcer la structure.

• Ne pas surcharger.
• Après utilisation, veuillez sécher avant stockage pour éviter que la rouille des boulons n'affecte l'utilisation.
• Vérifiez régulièrement que les boulons ne sont pas desserrés.

Fabricant : Shanghaimuxinmuyeyou xiangongsi

Adresse : Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Shanghai

200 000 CN.

Importé en Australie : JE NE LE FAIS PAS PTY LTD. 1 RUE ROKEVA EASTWOOD, Nouvelle-Galles du Sud

2122 Australie

Importé aux États-Unis : Sanven Technologie Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu SARL

Mayence Landstrasse 69, 60329 Francfort-sur-le-Main.

UK

REP

YH CONSULTANT LIMITÉ.

C/O Oui Consultant Limité Bureau 147, Centurion Maison, Londres Route, Staines-upon-Thames, Surrey, TW18 4AX
