QYC3500-YB - Aanhanger verplaatsingshulpmiddel Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	QYC3500-YB
Producttype	Aanhangwagenverplaatsingsgereedschap (dolly)
Maximale aanhangwagencapaciteit	3500 lb (1587 kg)
Diameter van de trekbal	2 inch (50,8 mm)
Verstelbare balhoogte	18 tot 22 inch (457 tot 559 mm)
Wieldiameter	8 inch (203 mm)
Hoofdmateriaal	Staal
Hoofdfuncties	Een aanhangwagen met de hand verplaatsen en manoeuvreren
Voeding	Geen (handmatig)
Onderhoud en reiniging	Drogen na gebruik om roest te voorkomen; regelmatig bouten controleren en aandraaien; banden indien nodig oppompen
Veiligheid	Niet overbelasten; niet zitten, staan of klimmen; alleen de hendel gebruiken om te duwen/trekken; draag een veiligheidsbril en handschoenen tijdens de montage; controleer voor elk gebruik op losse of beschadigde onderdelen
Reserveonderdelen en repareerbaarheid	Bouten, moeren, splitpennen, wielen beschikbaar; technische ondersteuning via Vevor
Algemene informatie	Montage vereist; benodigd gereedschap: dopsleutel; fabrikant: Shanghaimuxinmuyeyou xiangongsi; geïmporteerd in de VS en Australië

Veelgestelde vragen - QYC3500-YB Vevor

Hoe monteer ik de Vevor QYC3500-YB aanhangwagen dolly?

Volg de meegeleverde instructies. Gebruik een dopsleutel om de bouten vast te draaien volgens het diagram. Zorg ervoor dat de trekbal correct is georiënteerd en dat de hoogte is ingesteld door de montagebeugel te draaien.

Wat is de maximale laadcapaciteit?

De maximale capaciteit is 3500 lb (1587 kg) voor de aanhangwagen. Overschrijd deze limiet nooit.

Hoe stel ik de hoogte van de trekbal in?

De hoogte kan worden ingesteld tussen 18 en 22 inch door de montagebeugel te draaien. Raadpleeg het diagram voor de mogelijke posities.

Welke gereedschappen zijn nodig voor de montage?

Een dopsleutel is het belangrijkste benodigde gereedschap. Een veiligheidsbril en handschoenen worden aanbevolen.

Hoe onderhoud ik de dolly?

Droog hem na gebruik om roest te voorkomen. Controleer regelmatig of de bouten vastzitten en pomp de banden indien nodig op.

Kan ik deze dolly gebruiken om de aanhangwagen op te tillen?

Nee, til de aanhangwagen niet op wanneer deze beladen is. De dolly is ontworpen om de aanhangwagen te verplaatsen, niet om hem op te tillen.

Wat is de wieldiameter?

De wielen hebben een diameter van 8 inch (203 mm).

Is de dolly compatibel met alle soorten trekkoppelingen?

Hij is compatibel met standaard trekballen van 2 inch. Controleer de compatibiliteit met uw aanhangwagen.

Hoe kan ik contact opnemen met de technische ondersteuning van Vevor?

Bezoek www.vevor.com/support voor technische ondersteuning en garantie.

Zijn er belangrijke veiligheidsinstructies?

Ja, ga niet zitten of sta niet op de dolly. Trek of duw alleen aan de hendel. Controleer altijd de staat van de banden en bouten voor gebruik.

GEBRUIKSAANWIJZING QYC3500-YB Vevor

Wij blijven ons inzetten om u de tools te bieden die u nodig hebt tegen een concurrerende prijs.

"Redden Half", "halve prijs" of andere soortgelijke uitdrukkingen gebruikt door alleen wij

vertegenwoordigt een schatting van de besparingen die u kunt behalen als u zou kunnen profiteren van het kopen van bepaalde gereedschappen

bij ons vergeleken met de grote topmerken en niet noodzakelijkerwijs van toepassing op

alle categorieën van aangeboden gereedschappen door ons. U wordt vriendelijk herinnerd aan voorzichtig te verifiëren

wanneer u een bestelling bij ons plaatst of u daadwerkelijk bespaart

de helft in vergelijking met de grote topmerken.

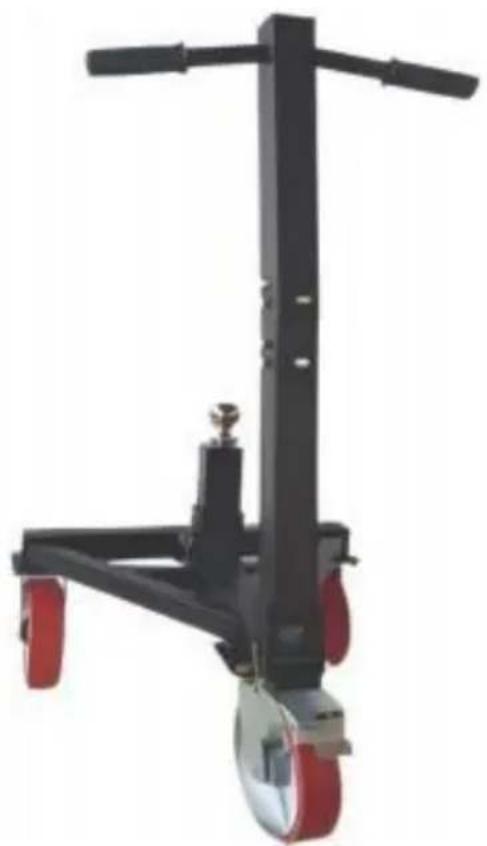

MODEL:QYC3500-YB

Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantie

Certificaat

Dit is de originele handleiding, lees alstublieft de hele handleiding zorgvuldig door voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product moet onderworpen zijn aan het product dat u ontvangt. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates op het product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Lees en begrijp alle instructies. Het niet naleven van alle instructies die hieronder worden vermeld, kan leiden tot ernstig letsel.

1. Controleer of de band voldoende gas heeft voordat u gaat rijden. Als het bandengas niet genoeg is, pomp de band dan op voor gebruik.
2. Controleer of het schroefgedeelte los zit; indien ja, draai het alstublieft vast. 3. Niet overbelasten.

LET OP: Lees de instructies zorgvuldig door voor een veilige

bediening.

Montage Voorzorgsmaatregelen

1. Monteer het geheel uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag ANSI-goedgekeurde veiligheidsbrillen en zware werkhandschoenen tijdens montage.
3. Zorg dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Monteer niet als u moe bent of als u onder invloed van alcohol, medicijnen of drugs bent.
6. Gewichtscapaciteit en andere productmogelijkheden zijn alleen van toepassing op een correct en volledig gemonteerd product.

Gebruik Voorzorgsmaatregelen

OM ERNSTIG LETSEL TE VOORKOMEN EN DOOD DOOR

FOUTEN: 1. Ga niet zitten, sta niet op of klim niet op dit item.

2. Dit product is geen speelgoed. Laat kinderen niet toe om ermee te spelen of in de buurt ervan te spelen. 3. Til niet op terwijl het geladen is.

VEILIGHEIDSINSTRUCTIES

1. Om kantelen te voorkomen, duw/trek niet. Gebruik alleen de meegeleverde handgreep. 5. Gebruik het alleen waarvoor het bedoeld is.
2. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen loszittend of beschadigd zijn. 7. Na gebruik, droog het voor opslag om te voorkomen dat roesten van bouten het gebruik beïnvloedt.

MODEL EN PARAMETERS

Model	QYC3500-YB
Maximaal. GoorAanhangwagen WT	3500 pond
Aanhangwagen Bal	2"
De hoogte van de aanhangwagen bal	18 / 22 duim
Wielen	8"
Materiaal	Staal

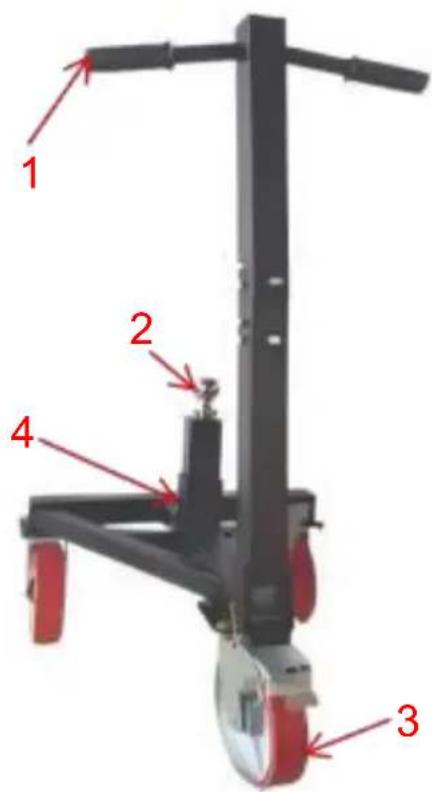

STRUCTUURDIAGRAM

1. Handvat 2. Aanhangwagenbal 3. Wiel 4. Pin

COMPONENTEN

A × 1	B × 1	C × 1
D × 1	Ik × 1	F × 1
G × 2	H φ10 ×1	I × 4
J (M10*15)2	Ik × 12	Ik × 12
M(φ12) × 1	N (M8) × 4	O×1

MONTAGE

Benodigde hulpmiddelen

Dopsleutel

De installatierichting van de bout is getoond.

Maak verbinding met mij +N (In hoogte verstelbaar) Draai de J op

Maak verbinding met H

het handvat gericht naar de structuur om deze zekerder te maken.

Maak verbinding met M

e e n

Maak verbinding met K+L

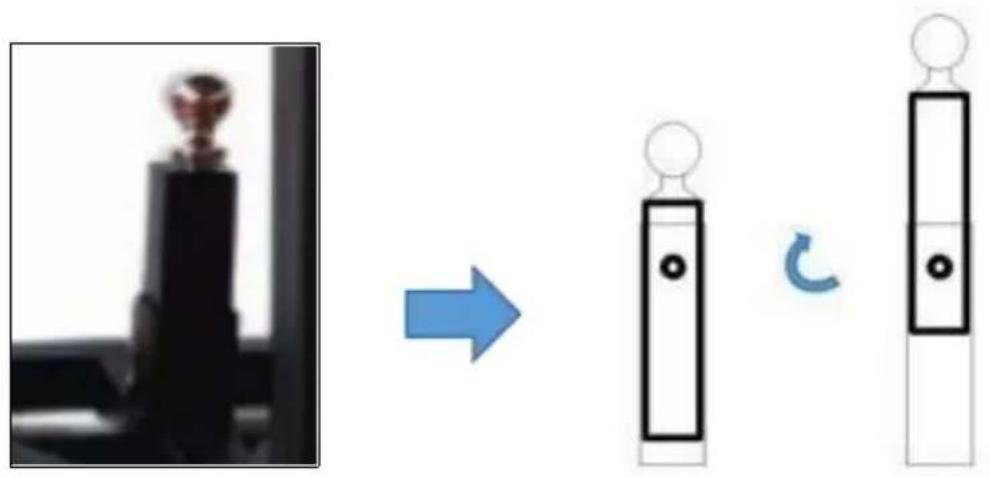

OPMERKING: Twee soorten balhoogte kunnen worden bereikt door de montageclub.

MONTAGE

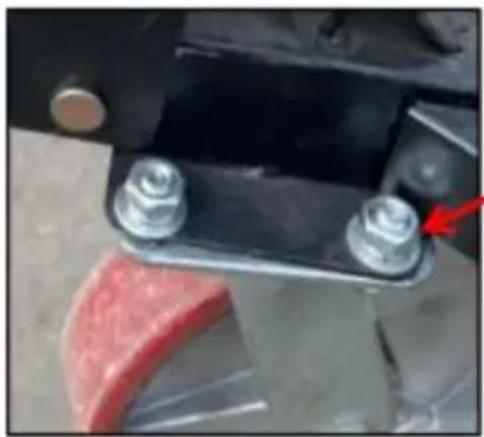

Draai de bouten op het handvat vast om de structuur veiliger te maken.

H& Overbelast niet.

H& Na gebruik, droog het voor opslag om roesten van bouten te voorkomen die het gebruik beïnvloeden.

H& Controleer bouten regelmatig om losraken te voorkomen.

Fabrikant: Shanghaimuxinmuyeyou xiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, baoshan, sanghai 200000 CN.

Geïmporteerd naar AUS: IK NIET PTY LTD. 1 ROKEVA STRAAT EASTWOOD NSW

2122 Australië

Geïmporteerd naar Verenigde Staten: Sanven Technologie Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA -91730
