Märke	Vevor
Modell	QYC3500-YB
Produkttyp	Släpvagnsflyttningsverktyg (dolly)
Maximal släpvagnskapacitet	3500 lb (1587 kg)
Kulans diameter	2 tum (50,8 mm)
Justerbar kulhöjd	18 till 22 tum (457 till 559 mm)
Hjulens diameter	8 tum (203 mm)
Huvudmaterial	Stål
Huvudfunktioner	Flytta och manövrera en släpvagn för hand
Strömförsörjning	Ingen (manuell)
Underhåll och rengöring	Torka efter användning för att undvika rost; kontrollera och dra åt bultar regelbundet; pumpa däcken vid behov
Säkerhet	Överbelasta inte; sitt inte, stå inte eller klättra; använd endast handtaget för att trycka/dra; bär skyddsglasögon och handskar vid montering; kontrollera att inga lösa eller skadade delar finns före varje användning
Reservdelar och reparerbarhet	Bultar, muttrar, sprintar, hjul finns; teknisk support via Vevor
Allmän information	Montering krävs; nödvändigt verktyg: hylsnyckel; tillverkare: Shanghaimuxinmuyeyou xiangongsi; importerad till USA och Australien

Vanliga frågor - QYC3500-YB Vevor

Hur monterar man Vevor QYC3500-YB släpvagnsdolly?

Följ medföljande instruktioner. Använd en hylsnyckel för att dra åt bultarna enligt diagrammet. Se till att kulkopplingen är korrekt riktad och att höjden är inställd genom att vrida monteringsfästet.

Vad är maximal lastkapacitet?

Maximal kapacitet är 3500 lb (1587 kg) för släpvagnen. Överskrid aldrig denna gräns.

Hur justerar man kulkopplingens höjd?

Höjden kan justeras mellan 18 och 22 tum genom att vrida monteringsfästet. Se diagrammet för möjliga positioner.

Vilka verktyg behövs för montering?

En hylsnyckel är det viktigaste verktyget som krävs. Skyddsglasögon och handskar rekommenderas.

Hur underhåller man dollyn?

Efter användning, torka den för att undvika rost. Kontrollera regelbundet åtdragningen av bultarna och pumpa däcken vid behov.

Kan jag använda denna dolly för att lyfta släpvagnen?

Nej, lyft inte släpvagnen när den är lastad. Dollyn är utformad för att flytta släpvagnen, inte för att lyfta den.

Vilken hjuldiameter?

Hjulen har en diameter på 8 tum (203 mm).

Är dollyn kompatibel med alla typer av kulkopplingar?

Den är kompatibel med standard 2-tums kulkopplingar. Kontrollera kompatibiliteten med din släpvagn.

Hur kontaktar jag Vevors tekniska support?

Besök www.vevor.com/support för teknisk support och garanti.

Finns det viktiga säkerhetsanvisningar?

Ja, sitt inte, klättra inte på dollyn. Dra eller tryck endast med handtaget. Kontrollera alltid däckens och bultarnas skick före användning.

BRUKSANVISNING QYC3500-YB Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

MANUAL FÖR SLÄPVAGN

ANVÄNDARMANUAL

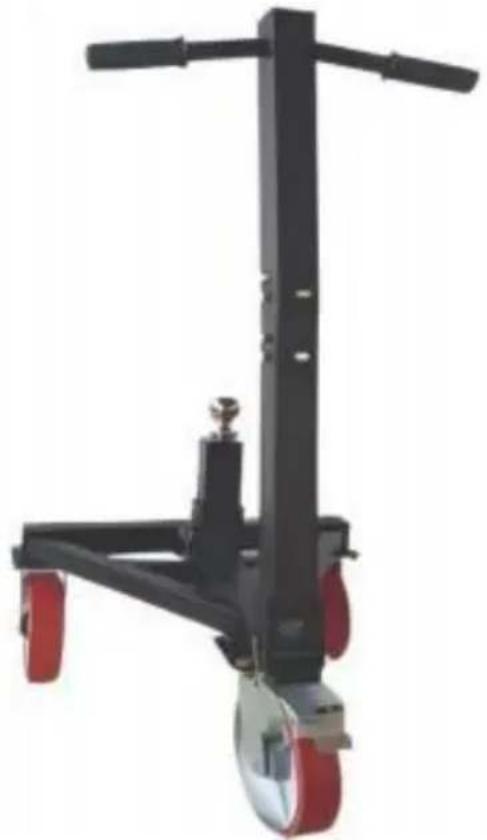

MODELL: QYC 3500-YB

Vi fortsätter att vara engagerade i att förse dig med verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss

representerar en uppskattning av de besparingar du kan ha nytta av när du köper vissa verktyg

jämfört med stora toppmärken och betyder inte nödvändigtvis att det täcker

alla kategorier av verktyg som erbjuds av oss. Vi ber dig att noggrant kontrollera

när du lägger en beställning hos oss om du faktiskt sparar hälften jämfört med toppmärkena.

MODELL: QYC3500-YB

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen. Läs alla instruktioner i manualen noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vi ber om ursäkt för att vi inte informerar om eventuella tekniska eller programvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING: Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner nedan kan leda till allvarliga skador.

1. Kontrollera att däcket har tillräckligt med luft innan användning. Om däcket inte har tillräckligt med luft, pumpa upp det innan användning.
2. Kontrollera om skruvdelarna är lösa; om så är fallet, dra åt dem. 3. Undvik överbelastning.

VARNING: Läs instruktionerna för säker drift noggrant.

Monteringsanvisningar och försiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller när du är påverkad av alkohol, droger eller medicin.
6. Viktkapacitet och andra produktegenskaper gäller endast för ordentligt och färdigmonterad produkt.

Använda försiktighetsåtgärder

FÖR ATT FÖREBYGGA ALLVARLIG SKADA OCH DÖDSFALL FRÅN TIPPNING: 1. Sitt inte, stå inte eller klättra inte på denna produkt.

1. Denna produkt är inte en leksak. Låt inte barn leka med eller nära denna produkt.
2. Lyft inte produkten medan den är lastad.
3. För att förhindra tippning, tryck/dra endast med det medföljande handtaget. 5. Använd endast som avsett.
4. Inspektera före varje användning. Använd inte produkten om delar är lösa eller skadade. 7. Efter användning, torka av produkten före förvaring för att undvika rost på bultar som påverkas av användning.

MODELL OCH PARAMETRAR

Modell	QYC3500-YB
Max. Brutto Trailer WT	3500 lbs
Trailer Boll	2"
De höjd av trailern boll	18 / 22 tum
Hjul	8"
Material	Stål

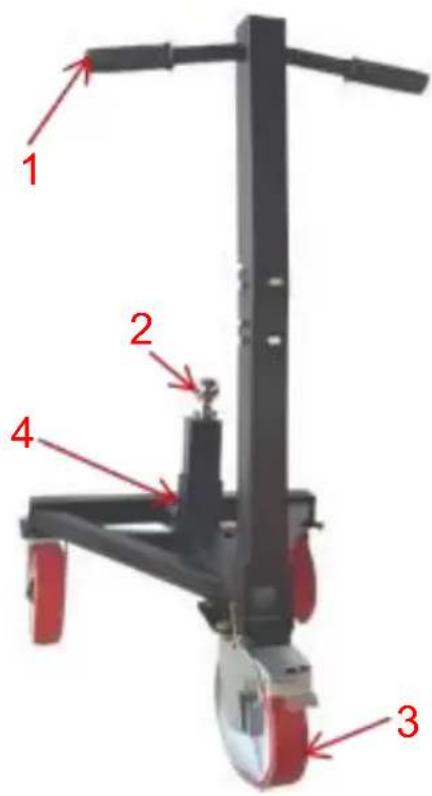

STRUKTURERA DIAGRAM

1. Handtag 2. Trailer Kula 3. Hjul 4. Stift

KOMPONENTER

A × 1	B × 1	C × 1
D × 1	E × 1	F × 1
G × 2	H φ10 ×1	jag × 4
J (M10*15)	K × 12	L × 12
M(φ12) × 1	N (M8)×4	O×1

ASSEMBLY

Verktyg behövs

Hylsnyckel

Bultens installationsriktning visas.

Ta kontakt med I+N

(Höjdjusterbar) Dra åt J på

Ta kontakt med H

handtaget ansikte till göra

strukturera mer säkra.

Ta kontakt med M

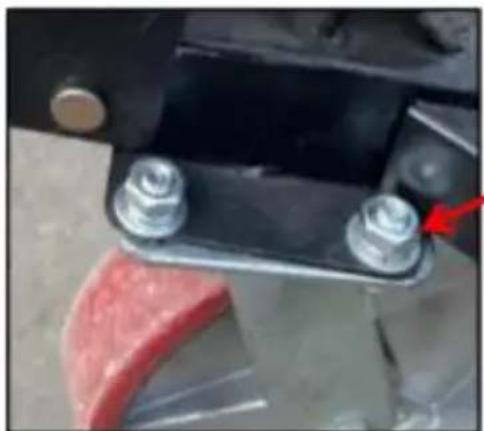

Anslut med K+L

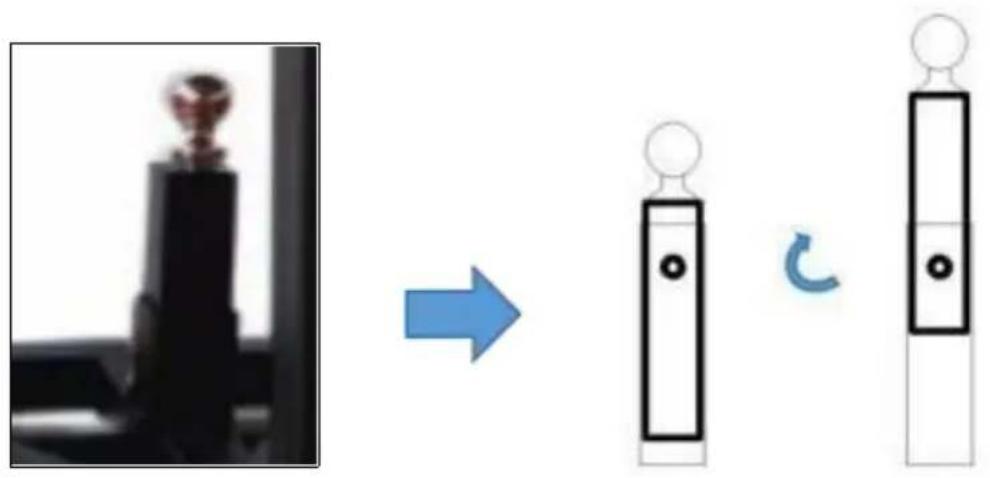

OBS: Två sorters bollhöjd kan uppnås genom att vrida på monteringsklubba.

Dra åt bultarna på handtagets framsida för att göra strukturen säkrare.

• Överbelasta inte.
• Efter användning, torka av före lagring för att undvika att rost på bultarna påverkar användningen.
• Kontrollera bultarna regelbundet för att se om de lossnar.

Tillverkare: Shanghaimuxinmuyeyou xiangongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Shanghai 200 000 CN.

Importerad till AUS: JAG GÖR INTE PTY LTD. 1 ROKEVA STREET EASTWOOD NSW

2122 Australien

Importerad till USA: Sanven Teknologi Ltd. Svit 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
