QYC3500-YB - Strumento per spostare rimorchi Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	QYC3500-YB
Tipo di prodotto	Attrezzo per spostamento rimorchio (dolly)
Capacità massima del rimorchio	3500 lb (1587 kg)
Diametro della sfera di traino	2 pollici (50,8 mm)
Altezza regolabile della sfera	18 a 22 pollici (457 a 559 mm)
Diametro delle ruote	8 pollici (203 mm)
Materiale principale	Acciaio
Funzioni principali	Spostare e manovrare un rimorchio a mano
Alimentazione	Nessuna (manuale)
Manutenzione e pulizia	Asciugare dopo l'uso per evitare la ruggine; controllare e serrare regolarmente i bulloni; gonfiare i pneumatici se necessario
Sicurezza	Non sovraccaricare; non sedersi, stare in piedi o arrampicarsi; utilizzare solo la maniglia per spingere/tirare; indossare occhiali di sicurezza e guanti durante il montaggio; controllare l'assenza di parti allentate o danneggiate prima di ogni utilizzo
Pezzi di ricambio e riparabilità	Bulloni, dadi, perni, ruote disponibili; supporto tecnico tramite Vevor
Informazioni generali	Montaggio richiesto; strumento necessario: chiave a bussola; produttore: Shanghaimuxinmuyeyou xiangongsi; importato negli Stati Uniti e in Australia

Domande frequenti - QYC3500-YB Vevor

Come assemblare il dolly per rimorchio Vevor QYC3500-YB?

Seguire le istruzioni fornite. Utilizzare una chiave a bussola per serrare i bulloni secondo il diagramma. Assicurarsi che la sfera di traino sia orientata correttamente e che l'altezza sia regolata ruotando il supporto di montaggio.

Qual è la capacità di carico massima?

La capacità massima è di 3500 lb (1587 kg) per il rimorchio. Non superare mai questo limite.

Come regolare l'altezza della sfera di traino?

L'altezza può essere regolata tra 18 e 22 pollici ruotando il supporto di montaggio. Consultare il diagramma per le posizioni possibili.

Quali strumenti sono necessari per il montaggio?

Una chiave a bussola è lo strumento principale richiesto. Si raccomandano occhiali di sicurezza e guanti.

Come mantenere il dolly?

Dopo l'uso, asciugarlo per evitare la ruggine. Controllare regolarmente il serraggio dei bulloni e gonfiare i pneumatici se necessario.

Posso usare questo dolly per sollevare il rimorchio?

No, non sollevare il rimorchio quando è carico. Il dolly è progettato per spostare il rimorchio, non per sollevarlo.

Qual è il diametro delle ruote?

Le ruote hanno un diametro di 8 pollici (203 mm).

Il dolly è compatibile con tutti i tipi di attacco?

È compatibile con le sfere di traino standard da 2 pollici. Verificare la compatibilità con il proprio rimorchio.

Come posso contattare il supporto tecnico Vevor?

Visita www.vevor.com/support per assistenza tecnica e garanzia.

Ci sono importanti istruzioni di sicurezza?

Sì, non sedersi, non salire sul dolly. Tirare o spingere solo tramite la maniglia. Controllare sempre lo stato dei pneumatici e dei bulloni prima dell'uso.

MANUALE UTENTE QYC3500-YB Vevor

Supporto Tecnico e Garanzia Elettronica Certificato

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi.

"Salva Metà", "Metà prezzo" o altre espressioni simili usate da noi rappresentano una stima dei risparmi che puoi ottenere acquistando certi strumenti

con noi rispetto ai grandi marchi top e non significano necessariamente una copertura

di tutte le categorie di strumenti offerti da noi. Vi ricordiamo gentilmente di verificare accuratamente

quando effettuate un ordine con noi se state realmente risparmiando la metà rispetto ai grandi marchi.

MODELLO: QYC3500-YB

HAI BISOGNO DI AIUTO? CONTATTACI

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e garanzia elettronica

Certificato

Queste sono le istruzioni originali. Per favore leggi attentamente tutto il manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Per favore perdonaci se non ti informeremo di nuovo in caso di aggiornamenti tecnologici o software del nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO: Leggi e comprendi tutte le istruzioni. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe causare lesioni gravi.

1. Controllare che il pneumatico abbia abbastanza carburante prima dell'uso. Se il gas del pneumatico non è sufficiente, si prega di gonfiare il pneumatico prima dell'uso.
2. Controllare se la parte della vite è allentata; in tal caso, serrarla.
3. Non sovraccaricare.

ATTENZIONE: Si prega di leggere attentamente le

istruzioni per un funzionamento sicuro.

Precauzioni per l'assemblaggio

1. Montare solo seguendo queste istruzioni. Un assemblaggio non corretto può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di peso e altre capacità del prodotto si applicano solo a un prodotto correttamente e completamente assemblato.

Precauzioni per l'uso

PER PREVENIRE LESIONI GRAVI E MORTE PER

RIBALTAMENTO: 1. Non sedersi, non stare in piedi o arrampicarsi su questo articolo.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
2. Non sollevare mentre è carico.

ISTRUZIONI DI SICUREZZA

1. Per prevenire il ribaltamento, spingere/tirare utilizzando solo la maniglia in dotazione. 5. Usare solo per l'uso previsto. 6. Ispezionare prima di ogni utilizzo. Non usarlo se le parti sono allentate o danneggiate. 7. Dopo l'uso, asciugare prima di riporre per evitare che i bulloni arrugginiscano e compromettano l'uso.

MODELLO E PARAMETRI

Modello	Modello QYC3500-YB
Massimo GrossolanoRimorchio WT	3500 libbre
Rimorchio Palla	2"
IL altezza del rimorchio palla	18 / 22 pollice
Ruote	8"
Materiale	Acciaio

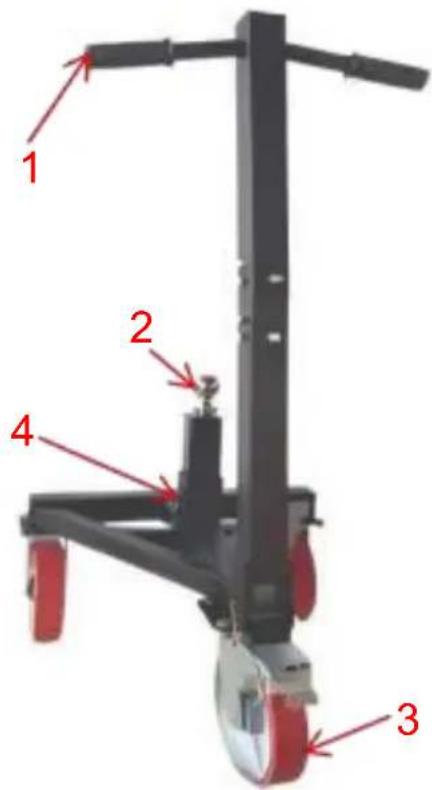

DIAGRAMMA DELLA STRUTTURA

1. Maniglia 2. Sfera del rimorchio 3. Ruota 4. Spillo

COMPONENTI

UN × 1	La× 1	La × 1
D × 1	E × 1	F × 1
G × 2	H φ10 × 1	IO × 4
La ( M10*15)2	E × 12	L × 12
M(φ12 ) × 1	N (M8) × 4	O×1

ASSEMBLAGGIO

Utensili

necessari

Chiave a bussola

La direzione di installazione del bullone è mostrata.

Connettiti con I + N

(Altezza regolabile) Stringere il J SU

Connettiti con H

La maniglia viso A per fare la struttura più sicura.

A

Connettiti con M avanti

Connettiti con K+L

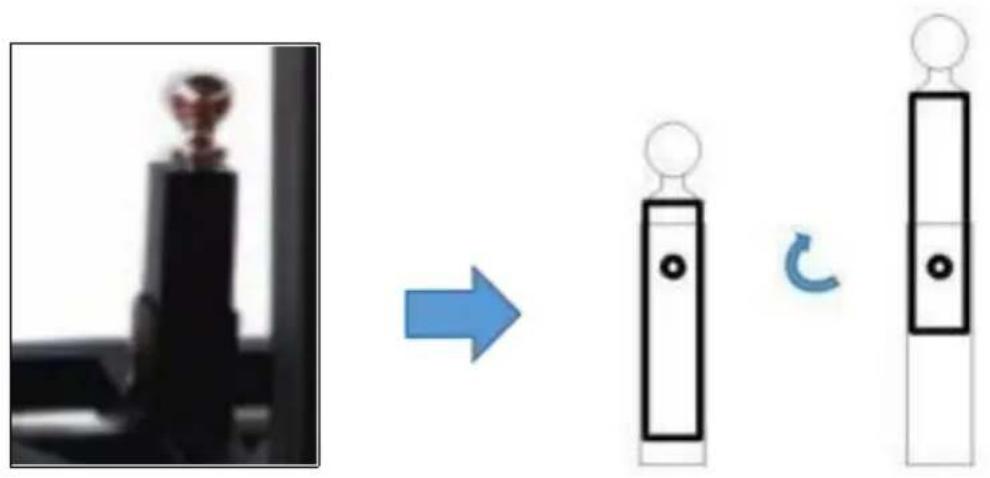

NOTA: Due tipi di palla l'altezza può essere raggiunta girando il mazza da montare.

ASSEMBLAGGIO

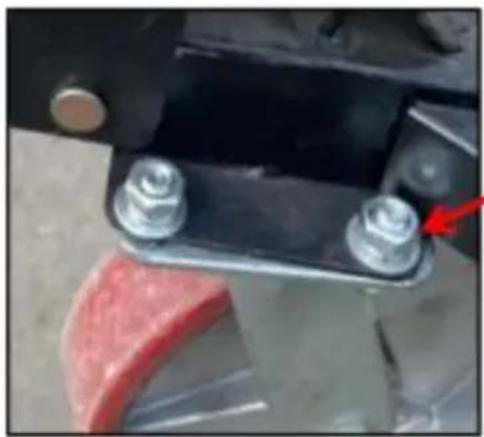

Serrare i bulloni sulla faccia della maniglia per rendere la struttura più stabile.

• Non sovraccaricare.
• Dopo l'uso, asciugare prima di riporre per evitare la ruggine dei bulloni che ne compromette l'uso.
• Controllare regolarmente i bulloni per verificare che non si allentino.

Produttore: Shanghaimuxinmuyeyou xiangongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Shanghai

200000 CN.

Importato in AUS: NON LO FACCIO PTY LTD. 1 ROKEVA VIA EASTWOOD, Nuovo Galles del Sud

2122 Australia

Importato negli Stati Uniti d'America: Sanven Tecnologia Società a responsabilità limitata, Suite 250, 9166 Roma Luogo, Rancho Cucamonga, CA 91730

EC

REP

UK

REP

E-CroceStu Società a responsabilità limitata, Magonza Landstrasse 69, 60329 Francoforte sul Meno.

YH CONSULENZA LIMITATO.

C/o YH Consulenza Limitato, Ufficio 147, Centurione Casa, Londra Strada, Staines-sul-Tamigi, Il Surrey, TW18 4AX
