QYC1200-B - Strumento per spostare rimorchi Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Strumento per spostamento rimorchio (rimorchio manuale per traslochi)
Marca	Vevor
Modello	QYC1200-B
Capacità di carico massima	1200 lb (544 kg)
Dimensione sfera di attacco	2 pollici
Altezza sfera regolabile	da 18 a 22 pollici (45,7 a 55,9 cm)
Ruote	2 ruote da 15,2 pollici + 1 ruota pivotante da 8 pollici
Materiale	Acciaio
Assemblaggio	Richiede una chiave a bussola; seguire i passaggi del manuale
Sicurezza	Indossare occhiali di sicurezza e guanti; non sovraccaricare; utilizzare solo la maniglia; ispezionare prima di ogni uso
Manutenzione	Asciugare dopo l'uso; controllare regolarmente il serraggio dei bulloni; gonfiare i pneumatici prima dell'uso
Uso previsto	Spostamento di rimorchi fino a 1200 lb
Accessori inclusi	Componenti da A a K (vedere diagramma)
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore (US)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importatore (AU)	SIHAO PTY LTD., Eastwood NSW
Rappresentante CE	E- CrossStu SARL, Francoforte
Rappresentante UK	OUI CONSULTANT LIMITED, Surrey
Garanzia	Certificato elettronico disponibile su www.vevor.com/support

Domande frequenti - QYC1200-B Vevor

Come assemblare lo spostatore di rimorchio Vevor QYC1200-B?

Seguire i passaggi del manuale: installare la ruota pivotante con i bulloni K e L, collegare il timone, installare le ruote principali (15,2 pollici), assemblare il supporto ruota, quindi installare il gruppo sfera secondo l'altezza desiderata. Usare una chiave a bussola e verificare che tutti i pezzi siano ben bloccati. Consultare il diagramma per i componenti da A a K.

Come regolare l'altezza della sfera di attacco?

L'altezza della sfera può essere regolata su due posizioni: 18 o 22 pollici (45,7 o 55,9 cm). Per cambiare l'altezza, spostare la sfera sullo stelo di montaggio e bloccarla con il perno fornito.

Qual è la capacità di carico massima di questo strumento?

La capacità massima è di 1200 lb (544 kg). Non superare mai questo limite per evitare rischi di incidenti o danni.

Quali precauzioni di sicurezza devo rispettare?

Indossare sempre occhiali di sicurezza e guanti durante l'assemblaggio. Non utilizzare mai lo strumento per sedersi, salire o sollevare il rimorchio. Spingere o tirare solo tramite la maniglia. Ispezionare lo strumento prima di ogni uso e non utilizzarlo se parti sono allentate o danneggiate.

Come mantenere lo strumento dopo l'uso?

Dopo l'uso, asciugare accuratamente lo strumento per evitare ruggine, in particolare sui bulloni. Controllare regolarmente il serraggio di tutte le viti e bulloni. Conservare in un luogo asciutto.

Cosa fare se i pneumatici sono sgonfi?

Prima di ogni uso, controllare la pressione dei pneumatici. Se i pneumatici sono sgonfi, gonfiarli alla pressione raccomandata (indicata sul fianco del pneumatico). Non superare la pressione massima per evitare il rischio di scoppio.

Come installare la ruota pivotante?

Fissare la ruota pivotante (componente G) utilizzando i bulloni K (M10*20) e i dadi L (M10). Assicurarsi che sia ben dritta prima dell'uso, poiché deve essere diritta per funzionare correttamente.

Posso usare lo strumento per sollevare il rimorchio?

No, questo strumento è progettato solo per spostare il rimorchio a terra. Non usarlo mai per sollevare il rimorchio, poiché potrebbe causare ribaltamento o lesioni gravi.

Dove trovare pezzi di ricambio per il QYC1200-B?

I pezzi di ricambio non sono menzionati nel manuale. Contattare il servizio clienti Vevor tramite www.vevor.com/support per ottenere informazioni sui pezzi di ricambio e la disponibilità.

Come contattare il servizio clienti Vevor?

Visitare il sito www.vevor.com/support per accedere al certificato di garanzia elettronico e al supporto tecnico. È anche possibile consultare i contatti degli importatori in base alla propria regione (US: Sanven Technology, AU: SIHAO PTY LTD, UE: E- CrossStu, UK: OUI CONSULTANT).

MANUALE UTENTE QYC1200-B Vevor

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO MANUALE TRASLOCATORE

MANUALE UTENTE

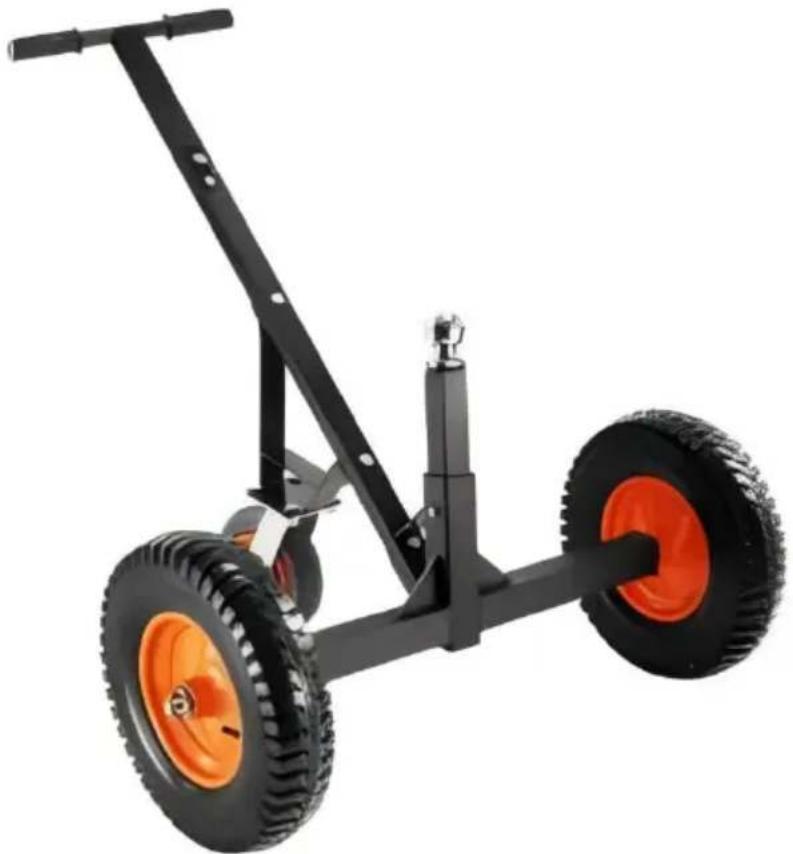

MODELLO: QYC 1200-B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

MODELLO: QYC1200-B

AVVERTIMENTO: Leggi e comprendi tutte le istruzioni. Il mancato rispetto di tutte le istruzioni elencate di seguito potrebbe causare lesioni gravi.

1. Controllare che il pneumatico abbia abbastanza aria prima dell'uso. Se la pressione del pneumatico non è sufficiente, si prega di gonfiare il pneumatico prima dell'uso.
2. Controllare se le parti delle viti sono allentate; in tal caso, stringerle. Non sovraccaricare.

ATTENZIONE: Si prega di leggere attentamente le istruzioni per un

funzionamento sicuro. Precauzioni per il montaggio.

1. Montare solo seguendo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o quando si è sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di peso e altre capacità del prodotto si applicano solo a un prodotto correttamente e completamente assemblato.

Precauzioni per l'uso

PER PREVENIRE LESIONI GRAVI E MORTE:

1. Non sedersi, non stare in piedi o arrampicarsi su questo articolo.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocarci vicino.
3. Non sollevare oggetti carichi.
4. Per evitare il ribaltamento, spingere/tirare utilizzando solo la maniglia in dotazione. 5. Utilizzare solo come previsto.
5. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate. 7. Dopo l'uso, asciugare prima della conservazione per evitare che la ruggine dei bulloni ne comprometta l'utilizzo.

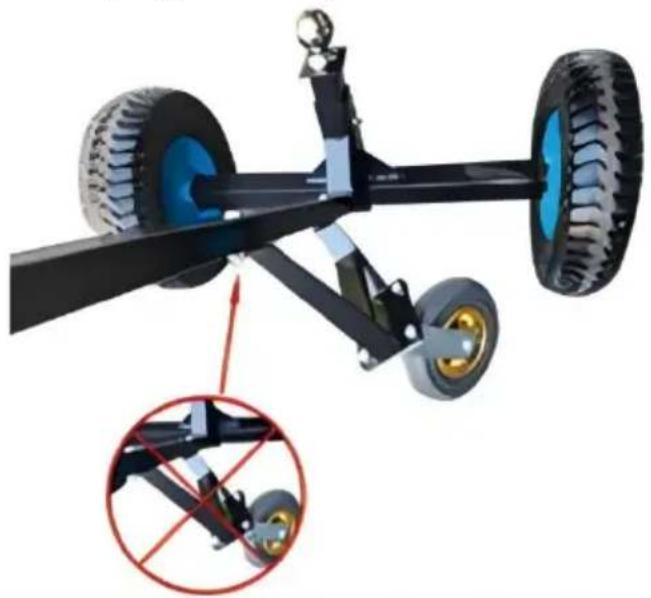

Attenzione speciale:

La rotella girevole deve essere raddrizzata prima dell'uso e gli accessori si piegheranno dopo la forza se non è raddrizzata!

Modello	Modello QYC1200-B
Max. Lordo Rimorchio W 7	1200 libbre
Rimorchio Palla	2"
IL altezza del rimorchio pal	18 / 22 pollice
Ruote	15,2" x2 + 8"
Materiale	Acciaio

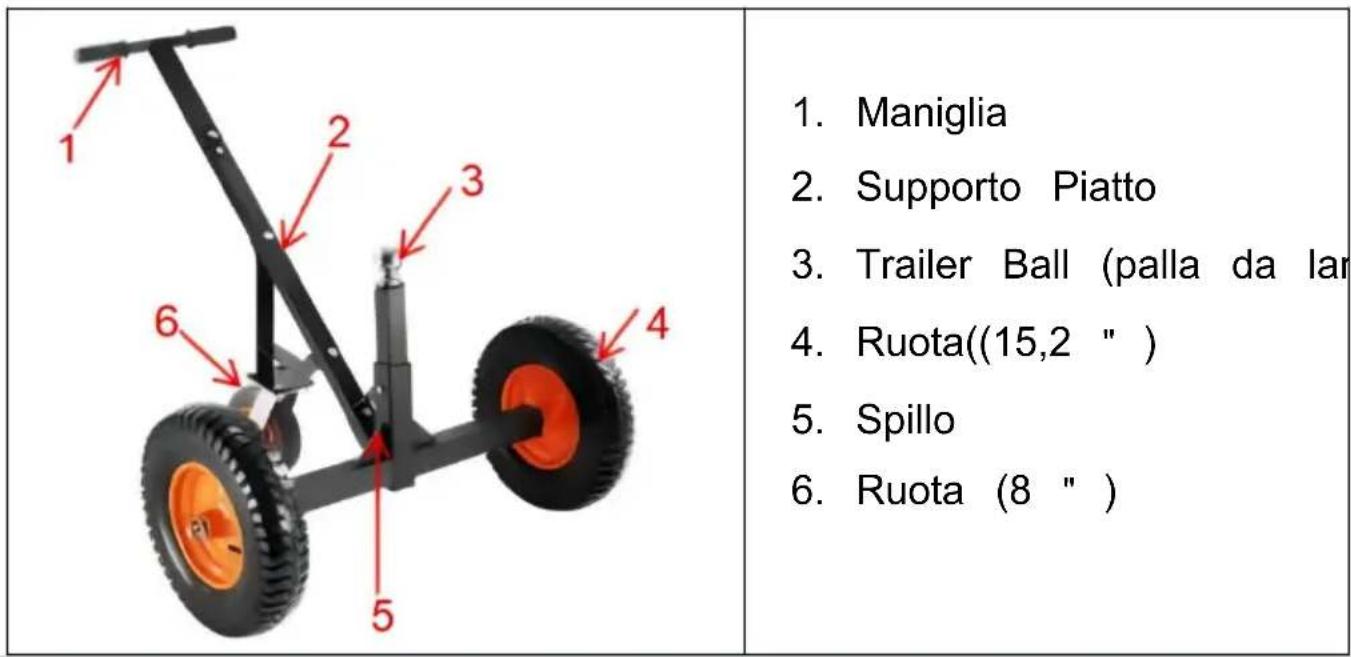

DIAGRAMMA DELLA STRUTTURA

COMPONENTI

UN × 1	B × 1	C × 1
D × 2	E × 1	F × 1
G × 1	H × 1	lo (Φ20) × 4
E (M20) × 2	Vite senza tes(M10*20) × 4	L (M10) × 10
La M(M10*50) ×	N × 1

ASSEMBLAGGIO

Utensili necessari

Chiave a bussola

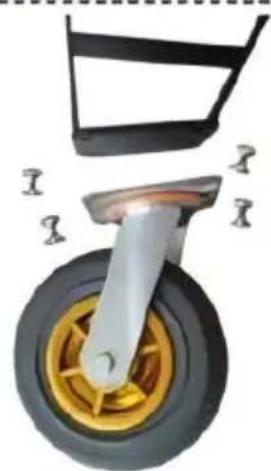

Fase 1: Installare la ruota universale con K+L.

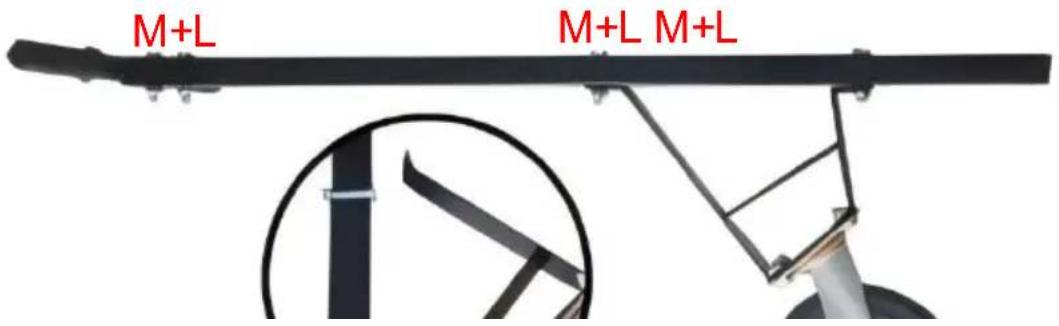

Fase 2: Collegare il manico.

Prestare attenzione alla direzione di installazione del supporto.

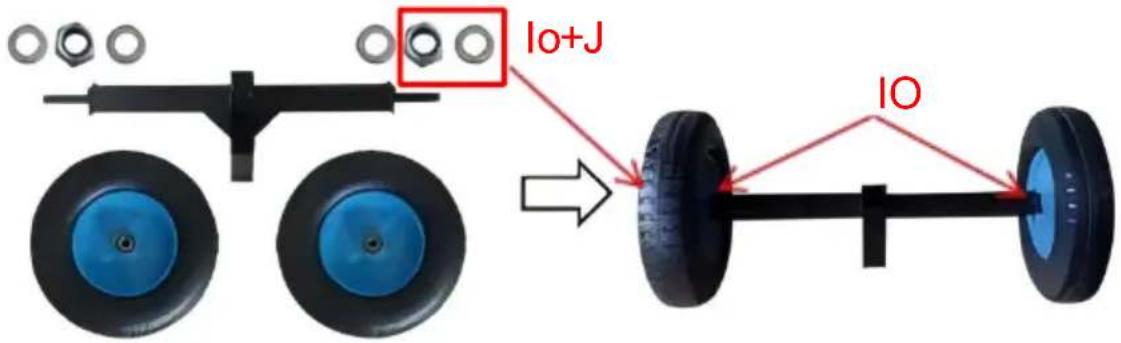

Fase 3: Installare le ruote.

Fase 5: Combinazione del portaruota.

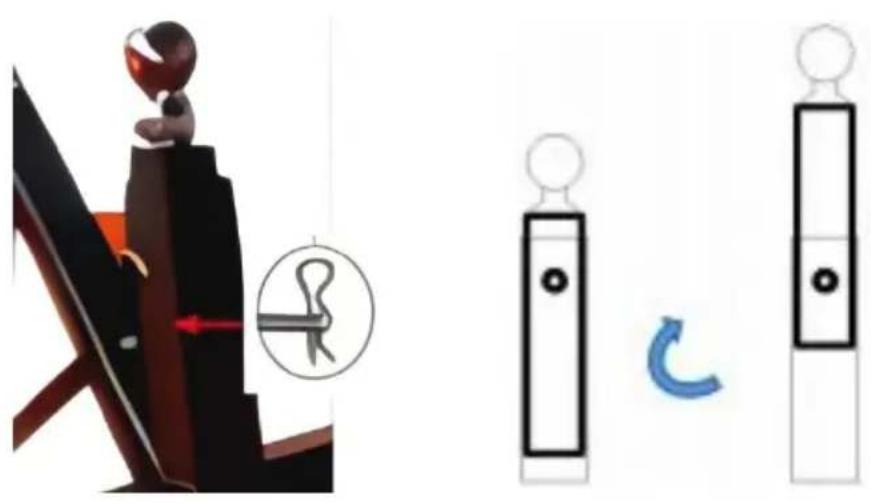

Fase 6: Installare e impostare la sfera come richiesto e

bloccarla con lo spillo.

NOTA: L'altezza del gancio del rimorchio può essere regolata sull'asta di montaggio per ottenere due altezze.

Fase 3: Riconfermare che tutte le parti siano bloccate e che l'installazione sia completata.

NOTA: non superare la pressione dei pneumatici prescritta per evitare scoppi.

MANUTENZIONE

• Non sovraccaricare.
• Dopo l'uso, asciugare prima di riporre per evitare che i bulloni si arrugginiscano e compromettano l'uso.
• Controllare regolarmente i bulloni per verificare che non siano allentati.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803, n. 11, 1602A-1609, Baoshanqu, Shanghai 200000, CN.

E-CrossStu Società a responsabilità limitata, Magonza, Via della Terra 69, 60329 Francoforte sul Meno, Principale.

UK

REP

YH CONSULENZA LIMITATA, c/o YH Consulenza Limitata, Ufficio 147, Centurion House, London Road, Staines-upon-Thames, Surrey TW18 4AX.
