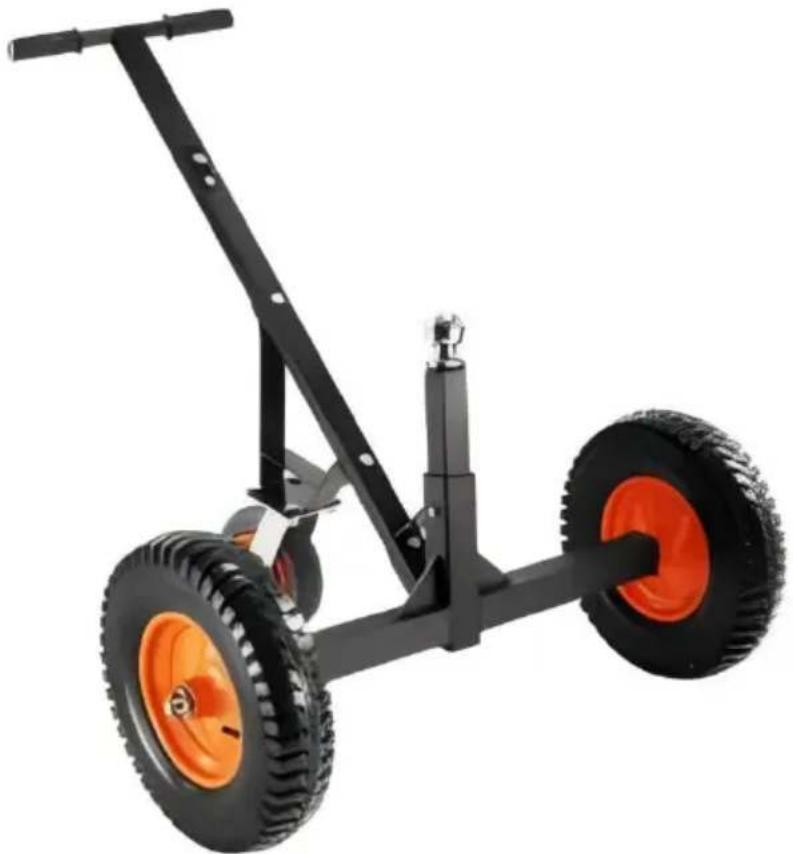

QYC1200-B - Anhängerbewegungsgerät Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Anhängerverschiebewerkzeug (manueller Umzugsanhänger)
Marke	Vevor
Modell	QYC1200-B
Maximale Tragfähigkeit	1200 lb (544 kg)
Kugelgröße der Anhängerkupplung	2 Zoll
Verstellbare Kugelhöhe	18 bis 22 Zoll (45,7 bis 55,9 cm)
Räder	2 Räder 15,2 Zoll + 1 lenkbares Rad 8 Zoll
Material	Stahl
Montage	Erfordert einen Steckschlüssel; Anleitung befolgen
Sicherheit	Sicherheitsbrille und Handschuhe tragen; nicht überladen; nur den Griff verwenden; vor jedem Gebrauch prüfen
Wartung	Nach Gebrauch trocknen; regelmäßig Schraubenanzug prüfen; Reifen vor Gebrauch aufpumpen
Verwendungszweck	Bewegen von Anhängern bis 1200 lb
Enthaltenes Zubehör	Komponenten A bis K (siehe Diagramm)
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (US)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importeur (AU)	SIHAO PTY LTD., Eastwood NSW
CE-Vertreter	E- CrossStu SARL, Frankfurt
UK-Vertreter	OUI CONSULTANT LIMITED, Surrey
Garantie	Elektronisches Zertifikat verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - QYC1200-B Vevor

Wie montiere ich den Anhängerschieber Vevor QYC1200-B?

Befolgen Sie die Schritte im Handbuch: Montieren Sie das lenkbare Rad mit den Schrauben K und L, verbinden Sie die Deichsel, montieren Sie die Haupträder (15,2 Zoll), bauen Sie die Radhalterung zusammen und installieren Sie dann das Kugelset in der gewünschten Höhe. Verwenden Sie einen Steckschlüssel und stellen Sie sicher, dass alle Teile fest verriegelt sind. Siehe Diagramm für Komponenten A bis K.

Wie stelle ich die Höhe der Anhängerkupplungskugel ein?

Die Höhe der Kugel kann auf zwei Positionen eingestellt werden: 18 oder 22 Zoll (45,7 oder 55,9 cm). Um die Höhe zu ändern, verschieben Sie die Kugel auf der Montagestange und sichern Sie sie mit dem mitgelieferten Stift.

Was ist die maximale Tragfähigkeit dieses Werkzeugs?

Die maximale Tragfähigkeit beträgt 1200 lb (544 kg). Überschreiten Sie diese Grenze niemals, um Unfälle oder Schäden zu vermeiden.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie bei der Montage stets eine Schutzbrille und Handschuhe. Verwenden Sie das Werkzeug niemals zum Sitzen, Steigen oder Heben des Anhängers. Schieben oder ziehen Sie nur am Griff. Überprüfen Sie das Werkzeug vor jedem Gebrauch und verwenden Sie es nicht, wenn Teile locker oder beschädigt sind.

Wie pflege ich das Werkzeug nach dem Gebrauch?

Nach Gebrauch das Werkzeug sorgfältig trocknen, um Rost zu vermeiden, insbesondere an den Schrauben. Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und Bolzen. Lagern Sie es an einem trockenen Ort.

Was tun, wenn die Reifen platt sind?

Überprüfen Sie vor jedem Gebrauch den Reifendruck. Wenn die Reifen zu wenig Luft haben, pumpen Sie sie auf den empfohlenen Druck auf (angegeben auf der Reifenflanke). Überschreiten Sie nicht den maximalen Druck, um ein Platzen zu vermeiden.

Wie montiere ich das lenkbare Rad?

Befestigen Sie das lenkbare Rad (Komponente G) mit den Schrauben K (M10*20) und den Muttern L (M10). Stellen Sie sicher, dass es vor dem Gebrauch richtig ausgerichtet ist, da es gerade sein muss, um richtig zu funktionieren.

Kann ich das Werkzeug zum Heben des Anhängers verwenden?

Nein, dieses Werkzeug ist nur zum Bewegen des Anhängers auf dem Boden bestimmt. Verwenden Sie es niemals zum Heben des Anhängers, da dies zu einem Umkippen oder schweren Verletzungen führen kann.

Wo finde ich Ersatzteile für den QYC1200-B?

Ersatzteile werden im Handbuch nicht erwähnt. Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support für Informationen zu Ersatzteilen und Verfügbarkeit.

Wie kontaktiere ich den Vevor-Kundendienst?

Besuchen Sie die Website www.vevor.com/support für das elektronische Garantiezertifikat und technischen Support. Sie können auch die Kontaktdaten der Importeure in Ihrer Region einsehen (US: Sanven Technology, AU: SIHAO PTY LTD, EU: E-CrossStu, UK: OUI CONSULTANT).

BEDIENUNGSANLEITUNG QYC1200-B Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

HANDBUCH-ANHÄNGER MOVER BENUTZER HANDBUCH

MODELL: QYC 1200-B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den großen Top-Marken, und bedeuten nicht unbedingt, dass dies auf alle von uns angebotenen Werkzeugkategorien zutrifft. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

MODELL: QYC 1200-B

WARNUNG: Lesen und verstehen Sie alle Anweisungen.

Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu ernsthaften Verletzungen führen.

1. Überprüfen Sie vor der Verwendung, ob der Reifen genügend Luft hat. Wenn der Reifendruck nicht ausreicht, pumpen Sie den Reifen vor der Verwendung auf.
2. Überprüfen Sie, ob die Schraubteile lose sind; wenn ja, ziehen Sie sie fest. 3. Nicht überlasten.

VORSICHT: Für einen sicheren Betrieb lesen Sie bitte die Anleitung sorgfältig durch. Montage-Vorsichtsmaßnahmen:

1. Nur gemäß dieser Anleitung zusammenbauen. Eine unsachgemäße Montage kann Gefahren verursachen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter Alkoholeinfluss, Drogen oder Medikamenten stehen.
6. Gewichtskapazität und andere Produkteigenschaften gelten nur für richtig und komplett montiertes Produkt.

Verwendungsvorsichtsmaßnahmen

UM SCHWERE VERLETZUNGEN UND TOD ZU VERMEIDEN:

1. Nicht sitzen, stehen oder auf das Produkt klettern.
2. Dieses Produkt ist nicht für Kinder. Lassen Sie Kinder nicht in der Nähe des Produkts spielen.
3. Nicht im beladenen Zustand heben. 4. Um ein Umkippen zu verhindern, nur mit dem mitgelieferten Griff drücken/ziehen. 5. Nur bestimmungsgemäß verwenden.
4. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind. 7. Nach dem Gebrauch vor der Lagerung trocknen, um Rostbildung an den Bolzen zu vermeiden.

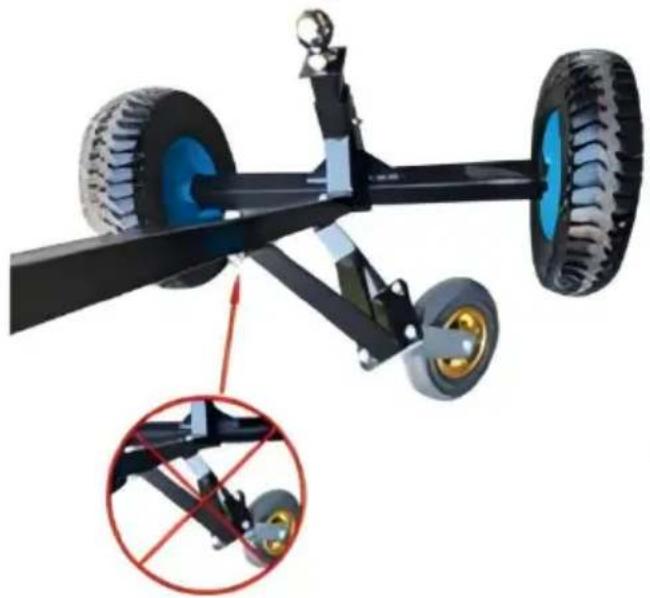

Besondere Aufmerksamkeit:

Die Lenkrolle muss vor dem Gebrauch gerade ausgerichtet werden, da das Zubehör sich verbiegt, wenn die Kraft nicht begradigt ist.

BEWAHREN SIE DIESE ANWEISUNGEN AUF MODELL UND PARAMETER

Modell	QYC1200-B
Max. Brutto Trailer WT	1200 Pfund
Anhänger Ball	2"
Der Höhe des Anhängers Ball	18 / 22 Zoll
Räder	15,2" x2 + 8"
Material	Stahl

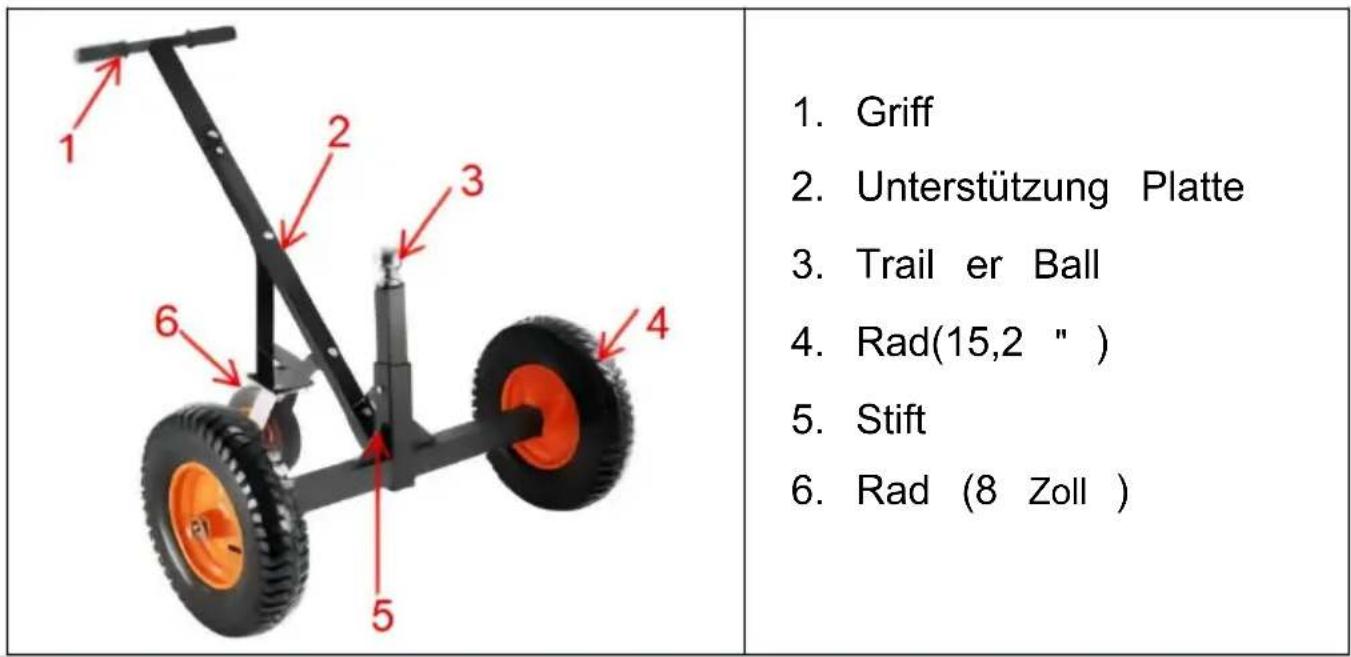

STRUKTURDIAGRAMM

KOMPONENTEN

A × 1	B × 1	C × 1
D × 2	E × 1	F × 1
G × 1	H × 1	Ich (Φ20) ×
J (M20) × 2	K (M10*20) ×	L (M10) × 10

MONTAGE

Benötigte Werkzeuge

Steckschlüssel

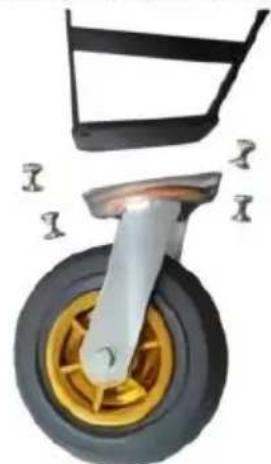

Schritt 1: Montieren Sie das Universalrad mit K+L.

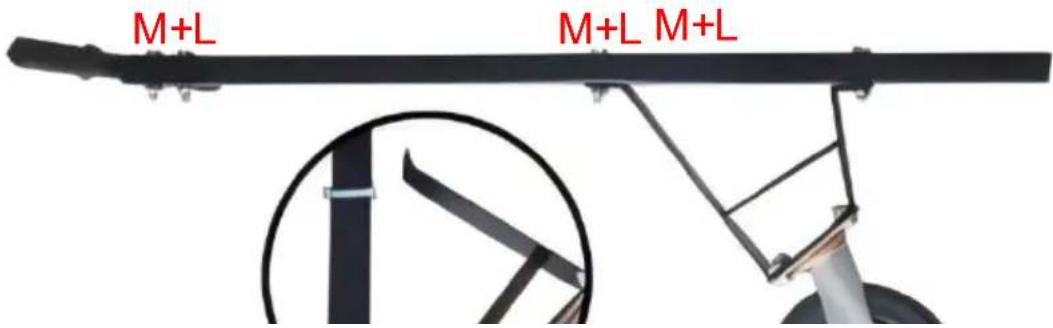

Schritt 2: Verbinden Sie sich mit dem Handgriff.

Achten Sie auf

die Einbaurichtung

der Stütze.

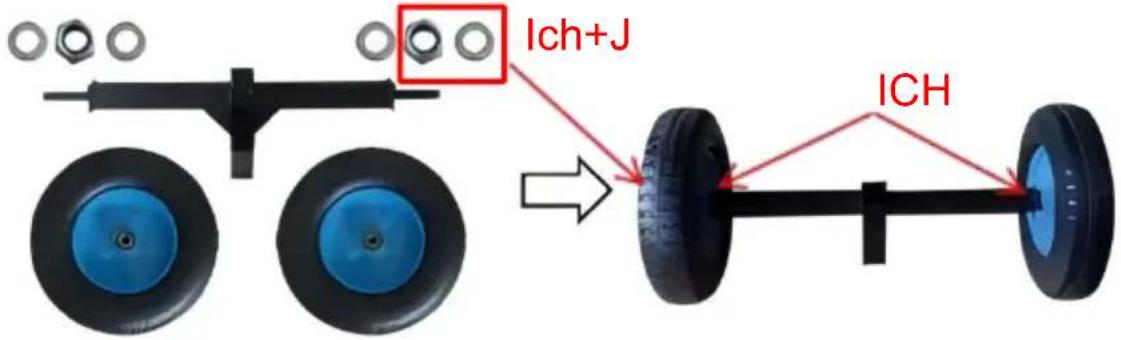

Schritt 3: Montieren Sie die Räder.

Schritt 5: Montieren Sie den Radträger.

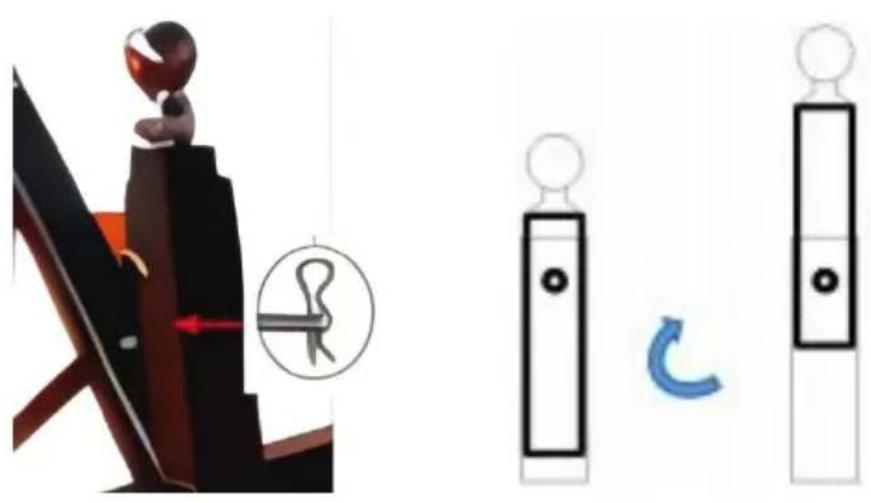

Schritt 6: Installieren Sie den Kugelsatz nach Bedarf und

sichern Sie ihn mit dem Stift.

HINWEIS: Die Höhe des Anhängerkupplungsballs kann durch die Montage der Befestigungsstange universell eingestellt werden, um zwei Höhen zu erreichen.

Schritt 3: Bestätigen Sie erneut, dass alle Teile verriegelt sind und die Installation vollständig ist.

HINWEIS: Die vorgeschriebene Reifengröße nicht überschreiten. Druck vermeiden, um ein Platzen zu verhindern.

WARTUNG

○ Das Gerät nicht überlasten. - Nach Gebrauch bitte trocken lagern, um Rostbildung an den Bolzen zu vermeiden. Überprüfen Sie die Schrauben regelmäßig auf festen Sitz.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert von: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

EC	REP
UK	REP

E- CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

YH BERATUNG BESCHRÄNKT.

C/ O YH Beratung Beschränkt Büro 147, Zenturio Haus, London Road, Staines - upon - Thames, Surrey, TW 4 AX

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
