Produkttyp	Anhängerverschiebewerkzeug
Marke	Vevor
Modell	QYC1000-B
Maximale Tragfähigkeit	1000 lb (454 kg)
Kugelgröße der Anhängerkupplung	2 Zoll
Kugelhöhe verstellbar	16,5 bis 22 Zoll (419 bis 559 mm)
Räder	2 Räder 14 Zoll (vorne) + 1 Schwenkrad 8 Zoll (hinten)
Material	Stahl
Typ des schwenkbaren Rades	Universalrad mit Bremse
Stufenlos höhenverstellbar	Ja, durch Verschieben der Kugel auf der Stange
Verwendungszweck	Bewegen eines Anhängers mit einer Anhängerkupplung
Sicherheit	Nicht überlasten, nicht auf das Gerät steigen, nur am Griff schieben/ziehen
Wartung	Nach Gebrauch trocknen, regelmäßig den Sitz der Schrauben prüfen, Reifendruck nicht überschreiten
Montage erforderlich	Ja, mit Steckschlüssel (nicht im Lieferumfang enthalten)
Enthaltene Komponenten	Griff, Trägerplatte, Anhängerkugel, Räder (14" x2, 8" x1), Splinte, Schrauben und Muttern
Empfohlener Reifendruck	Den vorgeschriebenen Druck nicht überschreiten (siehe Reifen)
Garantie	Technischer Support und Garantie elektronisch über www.vevor.com/support
Herstellungsland	China (Shanghai)

Häufig gestellte Fragen - QYC1000-B Vevor

Wie baue ich das Vevor QYC1000-B Verschiebewerkzeug zusammen?

Befolgen Sie die Schritte in der Anleitung: Installieren Sie das schwenkbare Rad mit den M10-Schrauben, verbinden Sie den Griff, montieren Sie die 14-Zoll-Räder, setzen Sie die Radhalterung zusammen und montieren Sie dann die Anhängerkugel in der gewünschten Höhe. Verwenden Sie einen Steckschlüssel. Ziehen Sie alle Schrauben fest an.

Was ist die maximale Tragfähigkeit des QYC1000-B?

Die maximale Tragfähigkeit des Anhängers beträgt 1000 Pfund (454 kg). Überschreiten Sie niemals dieses Limit.

Wie stelle ich die Höhe der Anhängerkugel ein?

Die Höhe kann stufenlos durch Verschieben der Kugel auf der Montagestange eingestellt werden. Zwei Höhen sind möglich: 16,5 Zoll und 22 Zoll. Mit dem Splint sichern.

Welche Anhängertypen kann ich mit diesem Gerät bewegen?

Dieses Werkzeug ist für Anhänger mit einer 2-Zoll-Anhängerkupplung geeignet. Verwenden Sie es nur auf ebenen, harten Oberflächen.

Wie warte ich den Vevor QYC1000-B?

Nach Gebrauch trocknen Sie das Gerät, um Rost zu vermeiden. Überprüfen Sie regelmäßig den Sitz aller Schrauben. Überschreiten Sie nicht den angegebenen Reifendruck.

Was sind die wichtigsten Sicherheitshinweise?

Setzen Sie sich nicht auf das Gerät, steigen Sie nicht darauf. Schieben/ziehen Sie nur am Griff. Heben Sie den Anhänger nicht unter Last. Tragen Sie bei der Montage Schutzbrille und Handschuhe. Halten Sie Kinder fern.

Sind die Räder im Lieferumfang enthalten?

Ja, das Kit enthält zwei 14-Zoll-Räder für die Vorderachse und ein 8-Zoll-Schwenkrad hinten. Die Befestigungsschrauben sind beigelegt.

Kann ich dieses Werkzeug auf Schotteruntergrund verwenden?

Das Gerät ist für harte, ebene Oberflächen ausgelegt. Auf Schotter oder Gras können die Räder einsinken. Verwenden Sie es vorzugsweise auf Beton oder Asphalt.

Welche Werkzeuge werden für die Montage benötigt?

Ein Steckschlüssel ist erforderlich, um die Schrauben anzuziehen. Kein zusätzliches Werkzeug erforderlich.

Wo finde ich technischen Support oder Garantie?

Technischer Support und Garantie sind online verfügbar unter www.vevor.com/support. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG QYC1000-B Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

HANDBUCH-ANHÄNGER MOVER

BENUTZERHANDBUCH

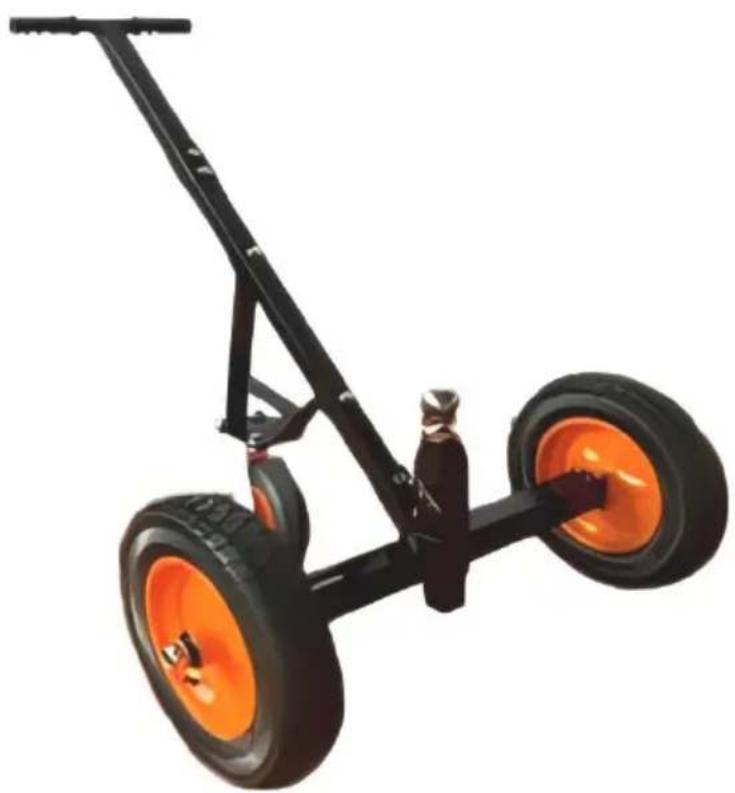

MODELL: QYC 1000-B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Top-Marken erzielen können, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien betroffen sind. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

MODELL: QYC1000-B

WARNUNG: Lesen und verstehen Sie alle Anweisungen.

Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen führen.

1. Überprüfen Sie vor der Verwendung, ob der Reifen genügend Luft hat. Wenn der Reifendruck nicht ausreicht, pumpen Sie den Reifen vor der Verwendung auf.
2. Überprüfen Sie, ob die Schraubteile locker sind; wenn ja, ziehen Sie sie fest. 3. Nicht überlasten.

VORSICHT: Für einen sicheren Betrieb lesen Sie bitte die Anleitung

sorgfältig durch. Montagehinweise:

1. Nur gemäß dieser Anleitung zusammenbauen. Eine unsachgemäße Montage kann Gefahren verursachen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe während der Montage.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern. 5. Bauen Sie das Produkt nicht zusammen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. 6. Die Gewichtskapazität und andere Produkteigenschaften gelten nur für ein korrekt und vollständig montiertes Produkt.

Sicherheitshinweise

UM SCHWERE VERLETZUNGEN UND TOD ZU VERMEIDEN:

1. Setzen Sie sich nicht, stehen Sie nicht und steigen Sie nicht auf das Produkt. 2. Dieses Produkt ist nicht für Kinder geeignet. Lassen Sie Kinder nicht in der Nähe des Produkts spielen.
2. Nicht im beladenen Zustand bewegen. 4. Um ein Umkippen zu verhindern, drücken oder ziehen Sie nur mit dem mitgelieferten Griff. 5. Verwenden Sie es nur bestimmungsgemäß. 6. Überprüfen Sie es vor jedem Gebrauch. Verwenden Sie es nicht, wenn Teile fehlen oder beschädigt sind.
3. Nach dem Gebrauch trocknen, bevor Sie es lagern, um Rostbildung an den Bolzen zu vermeiden.

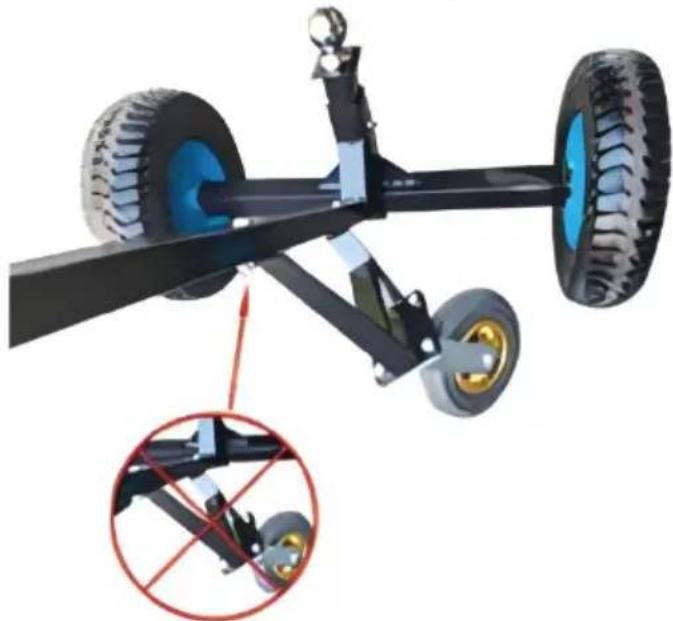

Besondere Aufmerksamkeit:

Die Lenkrolle muss vor dem Gebrauch gerade ausgerichtet werden, da das Zubehör sonst verbiegt und sich nicht mehr begradigen lässt.

ANLEITUNG

BEWAHREN SIE DIESE AUF

MODELL UND PARAMETER

Modell	QYC1000-B
Max. Brutto Trailer WT	1000 Pfund
Anhänger Ball	2"
Der Höhe des Anhängers Ball	16,5/ 22 Zoll
Räder	14" x2 + 8"
Material	Stahl

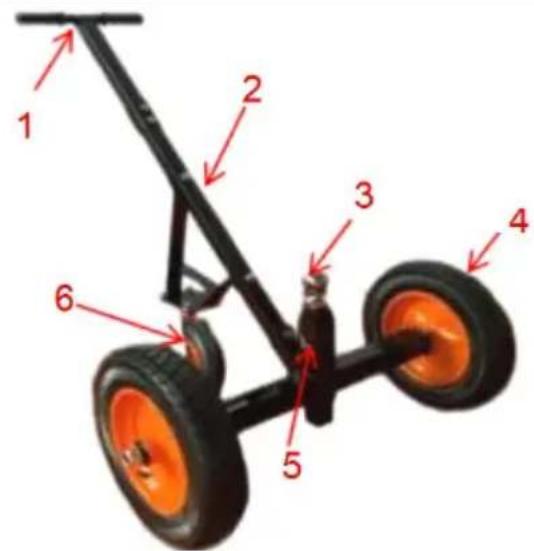

STRUKTURDIAGRAMM

1. Griff
2. Unterstützung Platte
3. Trailer Ball
4. Rad (14')
5. Stift
6. Rad (8 Zoll)

KOMPONENTEN

A × 1

B × 1

C × 1

D × 2

E × 1

F × 1

G × 1

H × 1

Ich (Φ20) ×

J (M20) × 2	K (M10*20) × 4	L (M10) × 10
M(M10*50) × 6	N × 1

MONTAGE

Werkzeuge nötig

Steckschlüssel

Schritt 1: Montieren Sie das Universalrad mit K + L

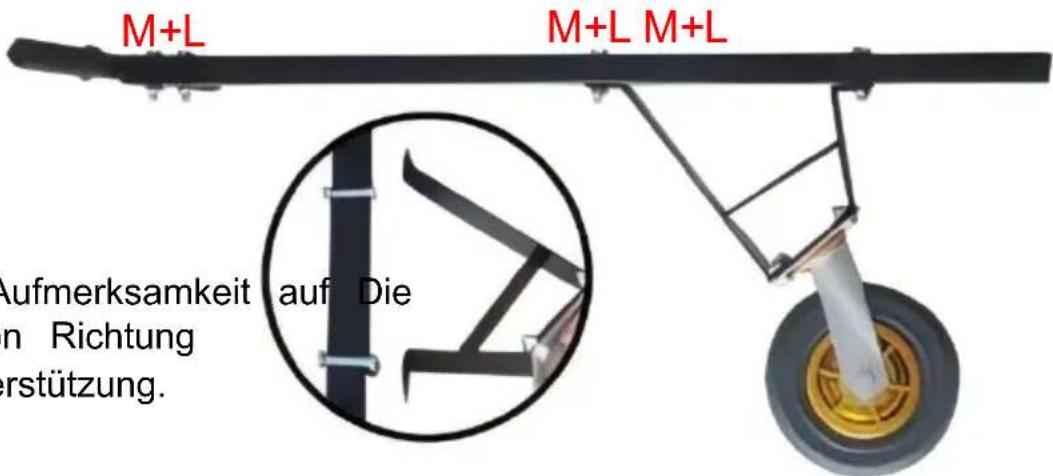

Schritt 2: Verbinden Sie sich mit dem Handhaben.

Achten Sie auf die Einbaurichtung der Stütze.

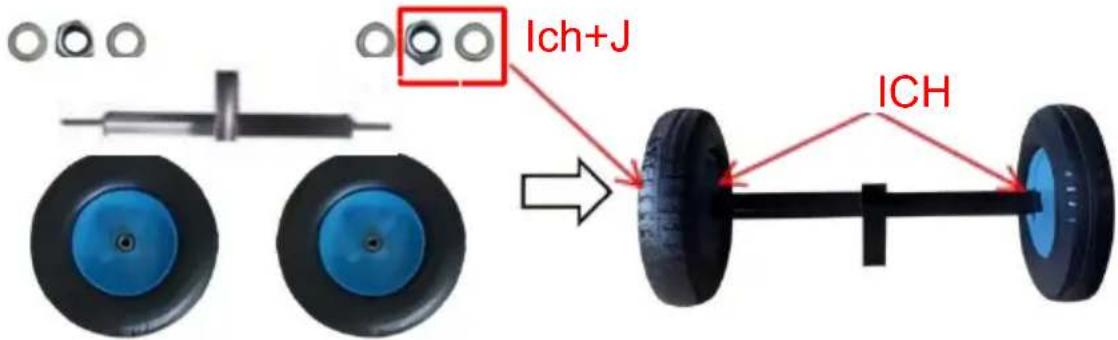

Sie die Räder.

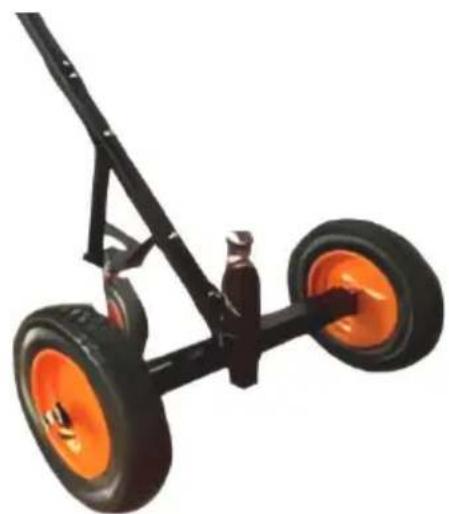

Schritt 5: Den Radträger montieren

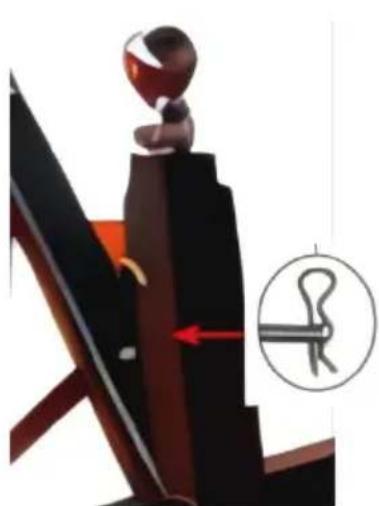

Schritt 6: Installieren Sie den Kugelsatz nach Bedarf und befestigen Sie ihn mit einer Stecknadel.

HINWEIS: Die Höhe des Anhängerkupplungskugel kann über die Befestigungsstange universell eingestellt werden, um zwei Höhen zu erreichen.

Schritt 7: Bestätigen Sie erneut, dass alle Teile gesichert sind und die Installation vollständig ist.

HINWEIS: Die vorgeschriebene Reifengröße nicht überschreiten. Druck vermeiden, um ein Platzen zu verhindern.

WARTUNG

Nicht überlasten. - Nach Gebrauch trocken lagern, um Rostbildung an Bolzen zu vermeiden, die die Verwendung beeinträchtigen könnte. Überprüfen Sie die Schrauben regelmäßig auf Lockerung.

Hersteller: Shanghaiuxinmuyeyouxiangonsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim, CA 91730 Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt Bin Hauptsächlich.

UK

REP

YH BERATUNG BESCHRANKT.

C/ O YH Beratung Beschrankt Büro 147, Zenturio Haus ,London Road , Staines - upon - Thames , Surrey , TW4 4 AX

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

X&; Doen nicht overbelasten.
