QYC1000-B - Narzędzie do przesuwania przyczep Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Narzędzie do przemieszczania przyczepy
Marka	Vevor
Model	QYC1000-B
Maksymalna nośność	1000 funtów (454 kg)
Rozmiar kuli zaczepu	2 cale
Regulowana wysokość kuli	16,5 do 22 cali (419 do 559 mm)
Koła	2 koła 14 cali (przód) + 1 koło obrotowe 8 cali (tył)
Materiał	Stal
Typ koła obrotowego	Koło uniwersalne z hamulcem
Ciągła regulacja wysokości	Tak, przez przesuwanie kuli na trzpieniu
Przeznaczenie	Przesuwanie przyczepy za pomocą kuli zaczepu
Bezpieczeństwo	Nie przeciążać, nie wchodzić na urządzenie, pchać/ciągnąć tylko za uchwyt
Konserwacja	Osuszyć po użyciu, regularnie sprawdzać dokręcenie śrub, nie przekraczać ciśnienia w oponach
Wymagany montaż	Tak, przy użyciu klucza nasadowego (nie dołączony)
Dołączone elementy	Uchwyt, płyta wsporcza, kula przyczepy, koła (14" x2, 8" x1), zawleczki, śruby i nakrętki
Zalecane ciśnienie w oponach	Nie przekraczać zalecanego ciśnienia (patrz opony)
Gwarancja	Wsparcie techniczne i gwarancja dostępne online na www.vevor.com/support
Kraj produkcji	Chiny (Szanghaj)

Często zadawane pytania - QYC1000-B Vevor

Jak zmontować narzędzie do przemieszczania przyczep Vevor QYC1000-B?

Postępuj zgodnie z instrukcją: zamontuj koło obrotowe za pomocą śrub M10, podłącz uchwyt, zamontuj koła 14 cali, zmontuj wspornik koła, a następnie zainstaluj kulę zaczepu na żądanej wysokości. Użyj klucza nasadowego. Dokręć solidnie wszystkie śruby.

Jaka jest maksymalna nośność QYC1000-B?

Maksymalna nośność przyczepy wynosi 1000 funtów (454 kg). Nigdy nie przekraczaj tego limitu.

Jak wyregulować wysokość kuli zaczepu?

Wysokość można regulować w sposób ciągły przez przesuwanie kuli na trzpieniu montażowym. Możliwe są dwie wysokości: 16,5 cala i 22 cale. Zabezpiecz zawleczką blokującą.

Jakie typy przyczep można przemieszczać za pomocą tego urządzenia?

To narzędzie nadaje się do przyczep wyposażonych w kulę zaczepu o rozmiarze 2 cale. Używaj tylko na płaskich i twardych powierzchniach.

Jak konserwować Vevor QYC1000-B?

Po użyciu osuszyć urządzenie, aby zapobiec rdzy. Regularnie sprawdzaj dokręcenie wszystkich śrub. Nie przekraczaj wskazanego ciśnienia w oponach.

Jakie są ważne zalecenia bezpieczeństwa?

Nie siadaj, nie wchodź na urządzenie. Pchaj/ciągnij tylko za uchwyt. Nie podnoś przyczepy pod obciążeniem. Podczas montażu noś okulary ochronne i rękawice. Trzymaj dzieci z dala.

Czy koła są dołączone?

Tak, zestaw zawiera dwa koła 14 cali na oś przednią i jedno koło obrotowe 8 cali z tyłu. Śruby mocujące są dołączone.

Czy mogę używać tego narzędzia na żwirze?

Urządzenie jest przeznaczone do twardych i płaskich powierzchni. Na żwirze lub trawie koła mogą się zapadać. Najlepiej używać na betonie lub asfalcie.

Jakie narzędzia są potrzebne do montażu?

Do dokręcania śrub potrzebny jest klucz nasadowy. Żadne dodatkowe narzędzia nie są wymagane.

Gdzie znaleźć wsparcie techniczne lub gwarancję?

Wsparcie techniczne i gwarancja są dostępne online pod adresem www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI QYC1000-B Vevor

Wsparcie techniczne i Certyfikat E-Gwarancji www.vevor.com/support

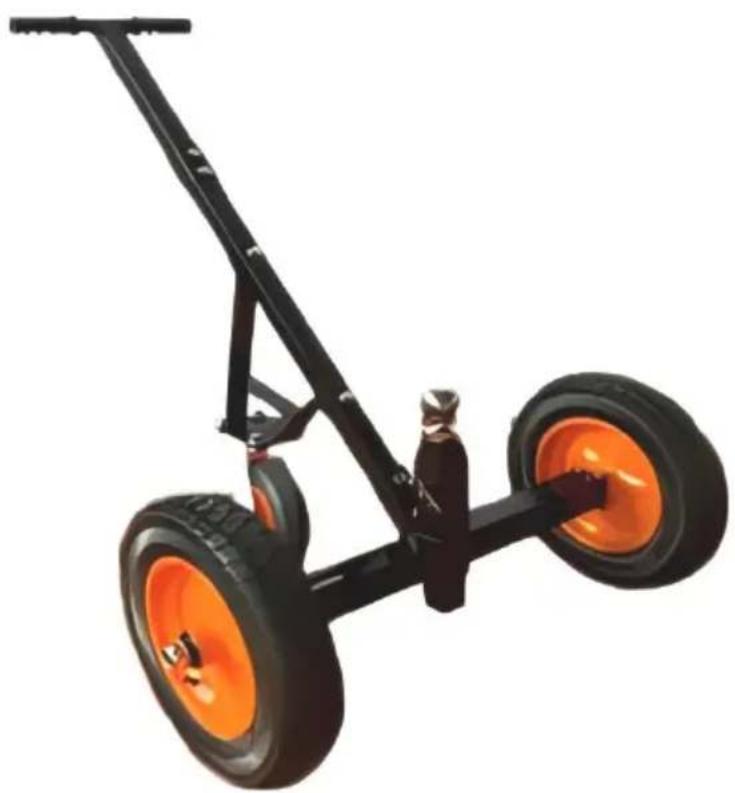

PRZYCZEPA RĘCZNA PODRĘCZNIK UŻYTKOWNIKA

MODEL: QYC 1000-B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawiają szacunkowe oszczędności, jakie można uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, czy faktycznie oszczędność połowa w porównaniu z wiodącymi markami.

MODEL: QYC 1000-B

OSTRZEŻENIE: Przeczytaj i zrozum wszystkie instrukcje.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną poważnych obrażeń.

1. Sprawdź, czy opona ma wystarczającą ilość gazu. Jeśli w oponach jest niewystarczająco, proszę napompować przed użyciem.
2. Sprawdź, czy część śrubowa jest luźna, jeśli tak, proszę dokręcić. 3. I przykręcić.

OSTROŻNOŚĆ: Przeczytaj uważnie instrukcje, aby zapewnić

bezpieczną obsługę. Montaż Środki ostrożności

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może tworzyć zagrożenia.
2. Nosić okulary ochronne i wytrzymałe rękawice robocze zatwierdzone przez ANSI podczas montażu.
3. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
5. Nie należy się zbierać, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Nośność i inne możliwości produktu mają zastosowanie do odpowiednio produktu całkowicie zmontowanego tylko.

Używać środki ostrożności.

ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I ŚMIERCI OD NAPIĘĆ:

1. Nie siadaj, stań lub wspinaj się na ten przedmiot.
2. Ten produkt jest nie w oy. Nie umożliwiać przycięcia do grania z lub w pobliżu przedmiotu.
3. Nie podnoś, gdy jest obciążony.
4. Aby zapobiec przewróceniu, pchaj/ciągnij wyłącznie za dołączony uchwyt. Używaj wyłącznie zgodnie z przeznaczeniem.
5. Przed każdym użyciem sprawdź. Nie używaj, jeśli strony są luźne lub uszkodzone.
6. Po użyciu należy wysuszyć przed przechowywaniem, aby uniknąć rdzewienia i wpływu na użytkowanie.

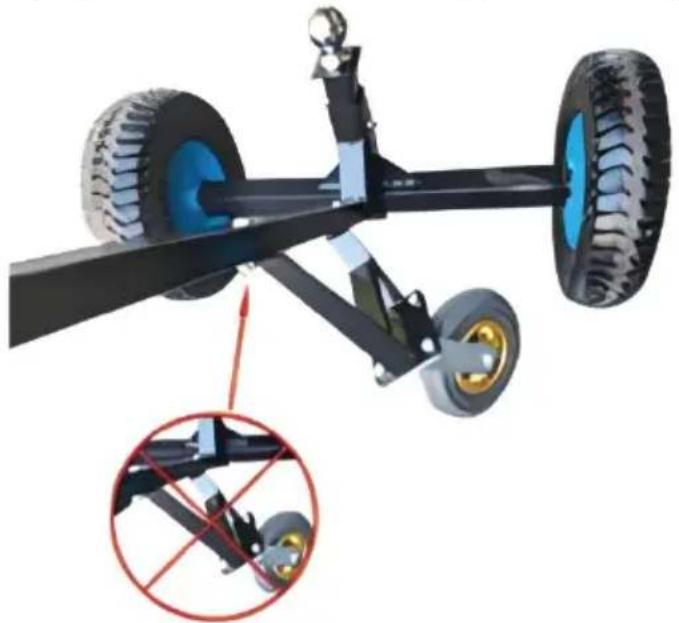

Szczególna uwaga:

należy wyprostować kółka obrotowe, a akcesoria należy odłączyć. Zgięcie po sile nie jest wyprostowane.

ZAPISZ TE INSTRUKCJE.

MODEL I PARAMETRY.

Model	QYC1000-B
Maks. brutto Przyczepa WT	1000 funty
Przyczepa Piłka	2"
Ten wysokość przyczepy piłka	16,5/ 22 cal
Koło	14" x2 + 8"
Tworzywo	Stal

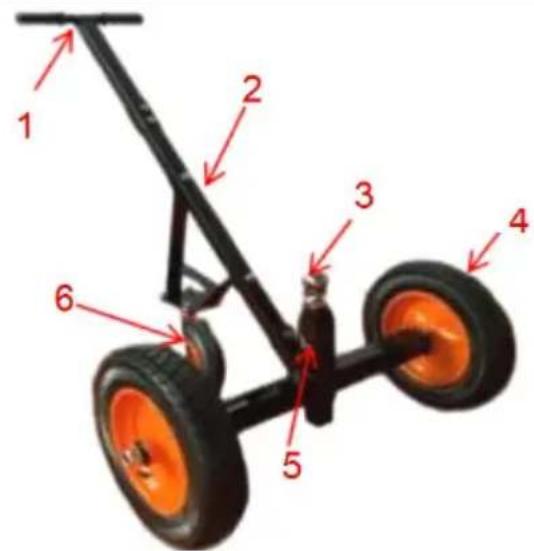

STRUKTURA DIAGRAM

1. Uchwyt
2. Wspieranie płyty
3. Piłka przyczepy
4. Koło (14")
5. Szpilka
6. Koło (8 cali)

SKŁADNIKI

A × 1

B × 1

C × 1

D × 2

E × 1

F × 1

G × 1

H X 1

Ja (φ 20) ×

Z (M20) × 2	K (M10*20) × 4	L (M10) × 10
M(M10*50) × 6	N × 1

MONTAŻ

Narzędzia

wymagany

Klucz nasadowy

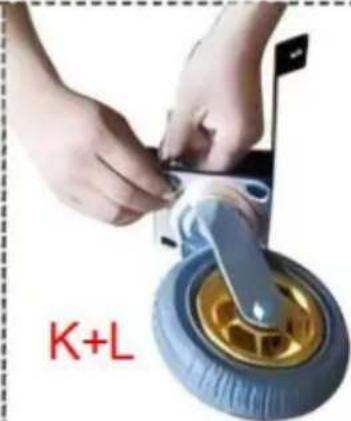

Krok 1: Zamontuj koło uniwersalne za pomocą K+L.

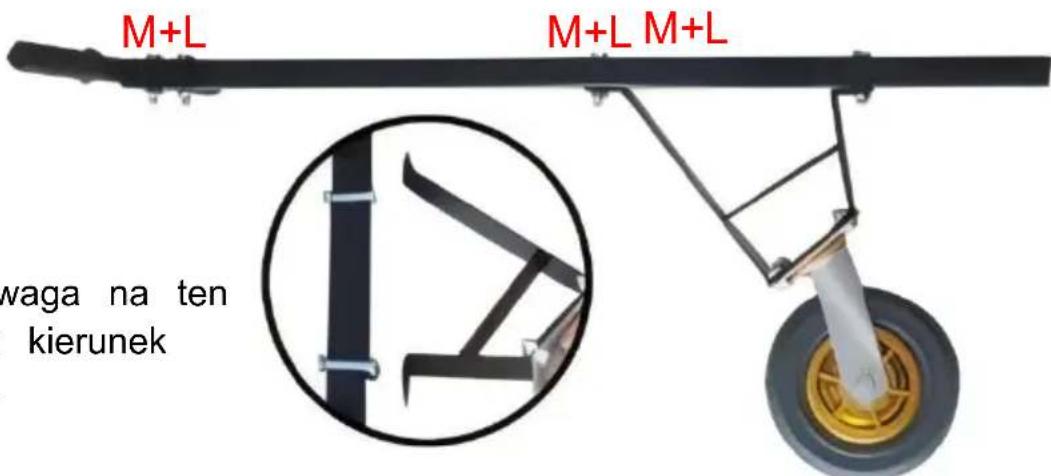

Krok 2: Połącz się z uchwytem.

Zwróć uwagę na kierunek instalacji wspornika.

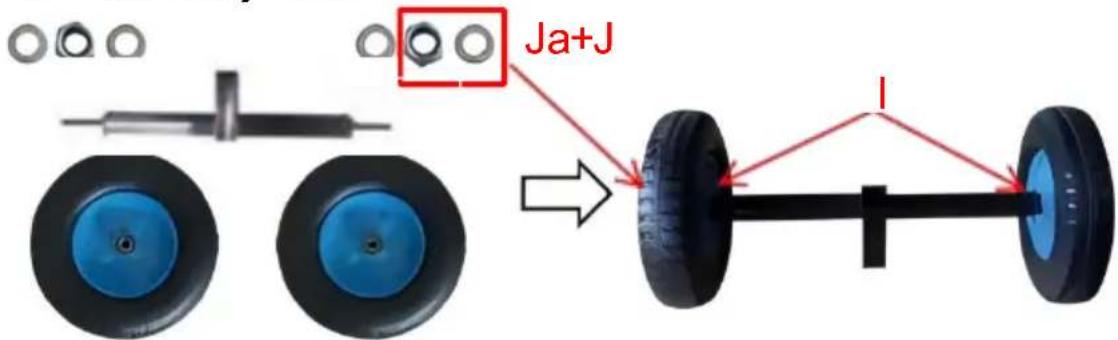

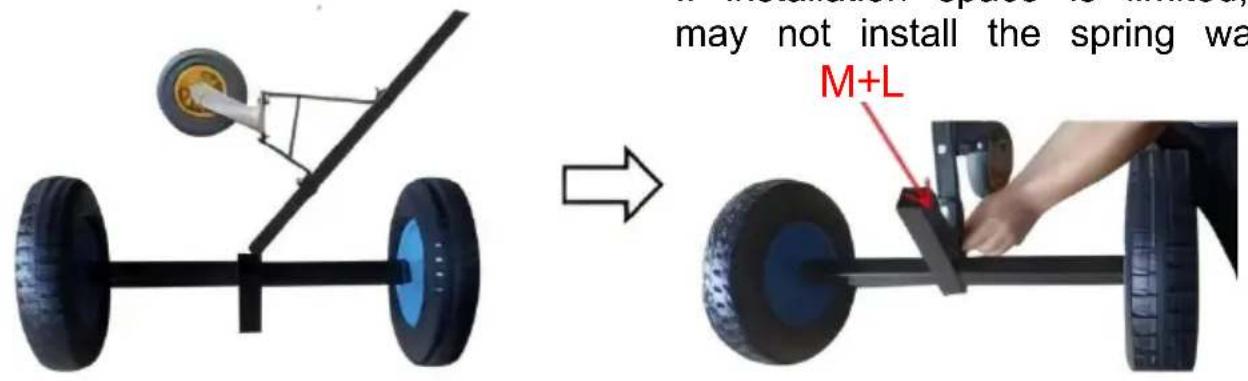

Krok 3: Zamontuj koła.

Krok 5: Złóż wspornik koja.

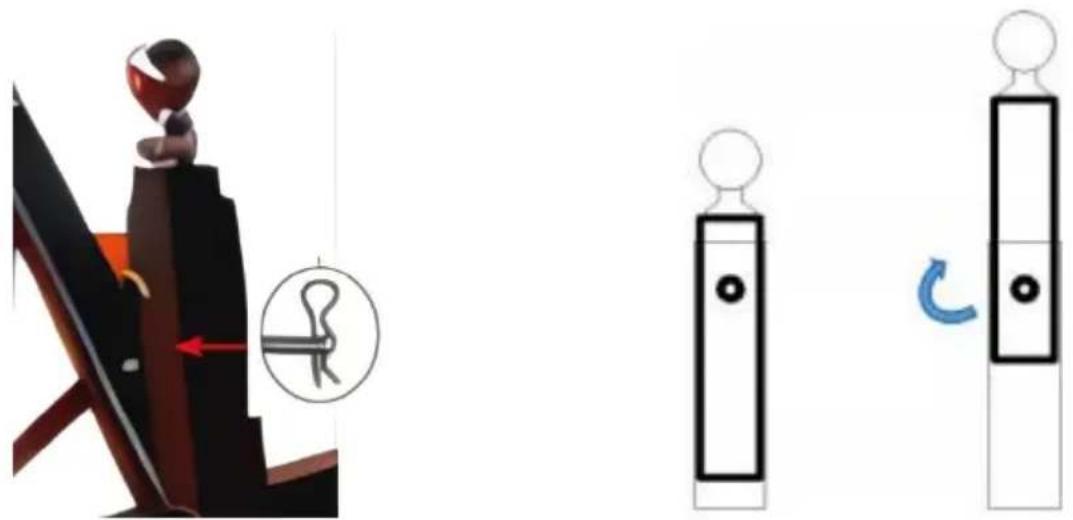

Krok 6: Zainstaluj i ustaw piłę zgodnie z potrzebami, a następnie zablokuj ją szpilką.

NOTATKA: Wysokość przyczepy piły powinna być uniwersalna, aby umożliwić instalację na dwóch wysokościach.

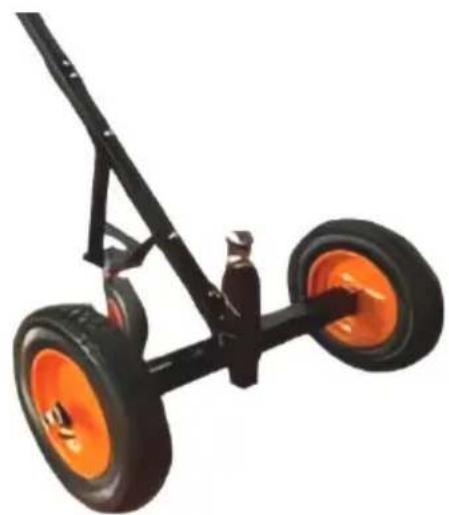

Krok 7: Potwierdź ponownie, że wszystkie części są zablokowane, a instalacja jest

kompletna.

UWAGA! Nie przekraczaj zalecanej wartości ciśnienia w oponach. Ciśnienie, aby uniknąć pęknięcia.

KONSERWACJA

Nie używać.

• Po użyciu, wytrzyj do sucha przed przechowywaniem, aby uniknąć rdzewienia. Regularnie sprawdzaj śruby pod kątem poluzowania.

Producent: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu Spółka z o.o.

Mainzer ul. 69, 60329 Frankfurt jestem Głowny.

UK

REP

YH ORDYNACYJNY OGRANICZONY.

C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion

Dom , Londyn Droga , Staines - upon - Thames , SurreyTW 18 4 AX
