QYC1000-B - Movilizador de remolques Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Herramienta de desplazamiento de remolque
Marca	Vevor
Modelo	QYC1000-B
Capacidad de carga máxima	1000 lb (454 kg)
Tamaño de bola de enganche	2 pulgadas
Altura de bola ajustable	16,5 a 22 pulgadas (419 a 559 mm)
Ruedas	2 ruedas de 14 pulgadas (delanteras) + 1 rueda giratoria de 8 pulgadas (trasera)
Material	Acero
Tipo de rueda giratoria	Rueda universal con freno
Altura ajustable continua	Sí, desplazando la bola sobre la varilla
Uso previsto	Mover un remolque con una bola de enganche
Seguridad	No sobrecargar, no montar sobre el aparato, empujar/tirar solo por el mango
Mantenimiento	Secar después del uso, verificar regularmente el apriete de los tornillos, no exceder la presión de los neumáticos
Ensamblaje requerido	Sí, con llave de vaso (no incluida)
Componentes incluidos	Mango, placa de soporte, bola de remolque, ruedas (14" x2, 8" x1), pasadores, pernos y tuercas
Presión de neumáticos recomendada	No exceder la presión prescrita (ver neumáticos)
Garantía	Soporte técnico y garantía electrónica a través de www.vevor.com/support
País de fabricación	China (Shanghái)

Preguntas frecuentes - QYC1000-B Vevor

¿Cómo ensamblar la herramienta de desplazamiento Vevor QYC1000-B?

Siga los pasos del manual: instale la rueda giratoria con los pernos M10, conecte el mango, monte las ruedas de 14 pulgadas, ensamble el soporte de rueda, luego instale la bola de enganche a la altura deseada. Use una llave de vaso. Apriete todos los pernos firmemente.

¿Cuál es la capacidad de carga máxima del QYC1000-B?

La capacidad máxima de carga del remolque es de 1000 libras (454 kg). Nunca exceda este límite.

¿Cómo ajustar la altura de la bola de enganche?

La altura se puede ajustar continuamente desplazando la bola sobre la varilla de montaje. Son posibles dos alturas: 16,5 pulgadas y 22 pulgadas. Fije con el pasador de bloqueo.

¿Qué tipos de remolques puedo mover con este aparato?

Esta herramienta es adecuada para remolques equipados con una bola de enganche de 2 pulgadas. Úsela solo en superficies planas y duras.

¿Cómo mantener el Vevor QYC1000-B?

Después del uso, seque el aparato para evitar la oxidación. Verifique regularmente el apriete de todos los pernos. No exceda la presión de los neumáticos indicada.

¿Cuáles son las instrucciones de seguridad importantes?

No se siente, no se suba al aparato. Empuje/tire solo por el mango. No levante el remolque con carga. Use gafas de seguridad y guantes durante el ensamblaje. Mantenga a los niños alejados.

¿Las ruedas están incluidas?

Sí, el kit incluye dos ruedas de 14 pulgadas para el eje delantero y una rueda giratoria de 8 pulgadas en la parte trasera. Los pernos de fijación están incluidos.

¿Puedo usar esta herramienta en terreno de grava?

El aparato está diseñado para superficies duras y planas. En grava o hierba, las ruedas pueden hundirse. Úselo preferiblemente sobre concreto o asfalto.

¿Qué herramientas son necesarias para el ensamblaje?

Se necesita una llave de vaso para apretar los pernos. No se requiere ninguna herramienta adicional.

¿Dónde encontrar el soporte técnico o la garantía?

El soporte técnico y la garantía están disponibles en línea en www.vevor.com/support. Conserve el comprobante de compra.

MANUAL DE USUARIO QYC1000-B Vevor

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podrá tener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significan necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que deben verificar con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales MARCAS líderes.

MODELO: QYC1000-B

ADVERTENCIA: Lea y comprenda todas las instrucciones. No seguir

todas las instrucciones enumeradas abajo puede resultar en serio lesión.

1. Compruebe si el neumático tiene suficiente combustible antes de usarlo. Si la presión de los neumáticos no es suficiente, por favor, infle el neumático antes de usarlo.
2. Compruebe si la parte del tornillo está floja, en caso afirmativo, apriétela. 3. No lo hagas sobrecargar.

PRECAUCIÓN: Lea atentamente las instrucciones para un uso

seguro. Precauciones de ensamblaje

1. Realice el montaje únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede crear peligros
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el ensamblaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje cuando esté cansado o cuando esté bajo la influencia de alcohol, drogas o medicamentos.
6. La capacidad de peso y otras capacidades del producto se aplican solo a un producto adecuada y completamente ensamblado.

Usar Precauciones

PARA PREVENIR LESIONES GRAVES Y LA MUERTE:

1. No se siente, no se ponga de pie ni trepe en este artículo. 2. Este producto no es un juguete. No permita que los niños jueguen con este artículo. 3. No se suba mientras esté cargado. 4. Para evitar que se vuelque, empuje o tire utilizando únicamente el mango suministrado. 5. Utilícelo únicamente según lo previsto. 6. Inspecciónelo antes de cada uso. No lo utilice si las piezas están sueltas o dañadas. 7. Después del uso, séquelo antes de almacenarlo para evitar la oxidación de los pernos y otras piezas móviles.

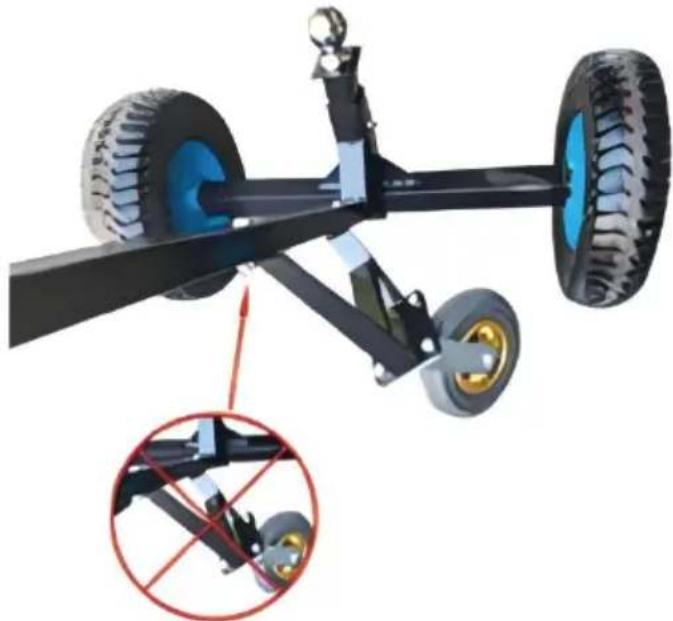

Atención especial:

La rueda giratoria debe enderezarse antes de su uso y los accesorios deben doblarse tras la fuerza. No está enderezado.

GUARDE ESTAS

INSTRUCCIONES

MODELO Y PARÁMETROS

Modelo	QYC1000-B
Máximo Bruto Tráiler WT	1000 libras
Tráiler Pelota	2"
El alta del remolqueleo	16,5/22 pulgada
Ruedas	14" x 2 + 8"
Material	Acero

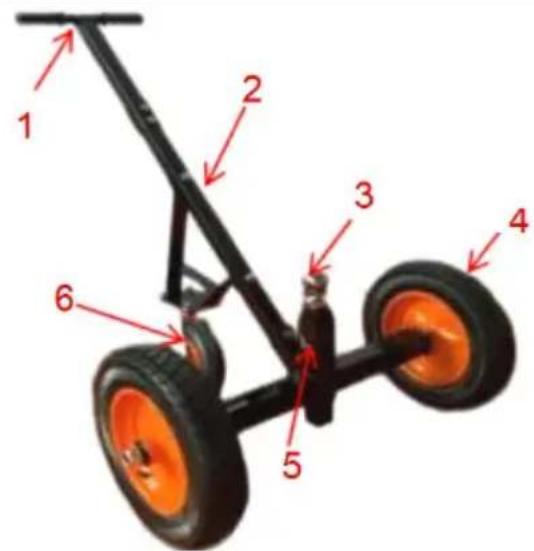

DIAGRAMA DE ESTRUCTURA

1. Mango
2. Lámina de soporte
3. Bola de remolque
4. Rueda (14')
5. Alfiler
6. Rueda (8")

COMPONENTES

A x 1

B x 1

C x 1

D x 2

E x 1

F x 1

G x 1

H x 1

I (Φ20) x

Yo (M20) × K (M10*20) × EI (M10) × 1	K (M10*20) × 4	EI (M10) × 1
M(M10*50) × 6	norte × 1

MONTAJE

Herramientas necesarias

Llave de tubo

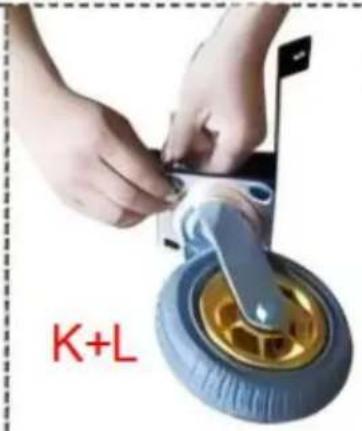

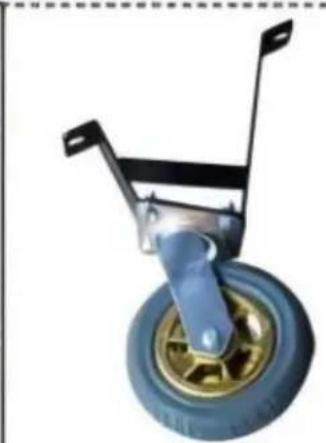

Paso 1: Instalar la rueda universal con K + L.

Paso 2: Conéctese con el manillar.

Preste atención a la dirección de instalación del soporte.

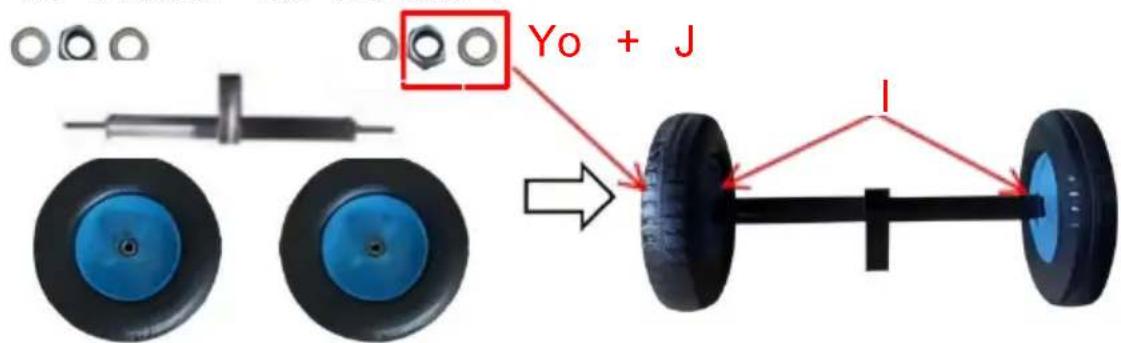

Paso 3: Instalar las ruedas.

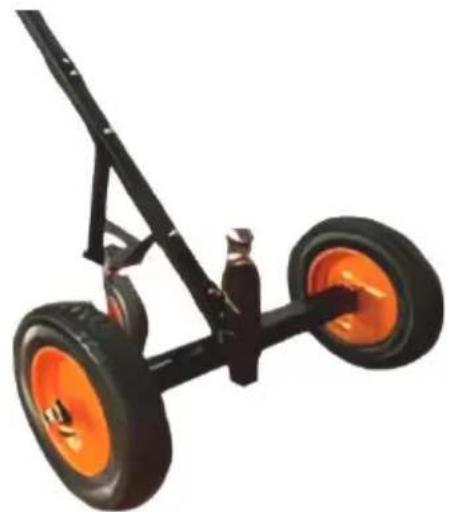

Paso 5: Combine el portaruedas.

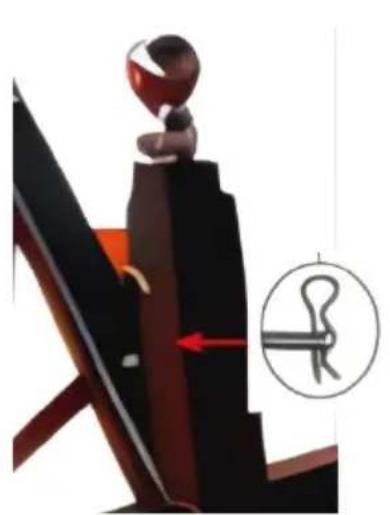

Paso 6: Instale el juego de bolas según sea necesario y bloquéelo con alf.

NOTA: La altura del remolque puede ser universal sobre la varilla de montaje para lograr dos alturas.

Paso 7: Vuelva a confirmar que todas las partes estén bloqueadas y que la instalación esté completa.

NOTA: No exceda el límite de presión de neumáticos prescrito. Evite llenar demasiado.

MANTENIMIENTO

No sobrecargue.

• Después de su uso, séquelo antes de almacenarlo para evitar la oxidación de los pernos. Revise los pernos regularmente para ver si están flojos.
