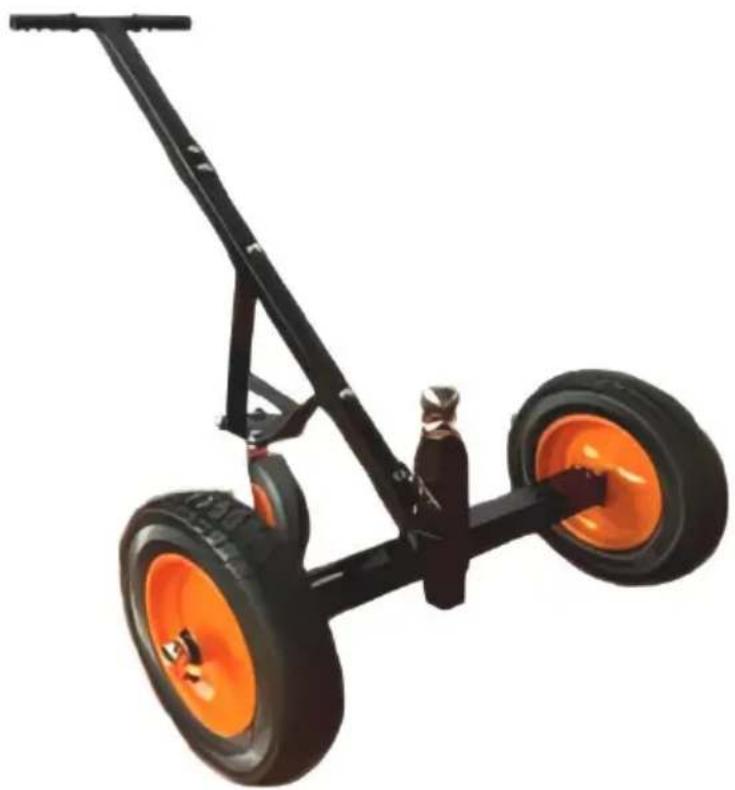

QYC1000-B - Outil de déplacement de remorque Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de déplacement de remorque
Marque	Vevor
Modèle	QYC1000-B
Capacité de charge maximale	1000 lb (454 kg)
Taille de boule d'attelage	2 pouces
Hauteur de boule réglable	16,5 à 22 pouces (419 à 559 mm)
Roues	2 roues de 14 pouces (avant) + 1 roue pivotante de 8 pouces (arrière)
Matériau	Acier
Type de roue pivotante	Roue universelle avec frein
Hauteur réglable en continu	Oui, par déplacement de la boule sur la tige
Usage prévu	Déplacer une remorque à l'aide d'une boule d'attelage
Sécurité	Ne pas surcharger, ne pas monter sur l'appareil, pousser/tirer uniquement par la poignée
Entretien	Sécher après usage, vérifier régulièrement le serrage des boulons, ne pas dépasser la pression des pneus
Assemblage requis	Oui, avec clé à douille (non fournie)
Composants inclus	Poignée, plaque support, boule de remorque, roues (14" x2, 8" x1), goupilles, boulons et écrous
Pression des pneus recommandée	Ne pas dépasser la pression prescrite (voir pneus)
Garantie	Support technique et garantie électronique via www.vevor.com/support
Pays de fabrication	Chine (Shanghai)

FOIRE AUX QUESTIONS - QYC1000-B Vevor

Comment assembler l'outil de déplacement Vevor QYC1000-B ?

Suivez les étapes de la notice : installez la roue pivotante avec les boulons M10, connectez la poignée, montez les roues de 14 pouces, assemblez le support de roue, puis installez la boule d'attelage à la hauteur souhaitée. Utilisez une clé à douille. Serrez tous les boulons solidement.

Quelle est la capacité de charge maximale du QYC1000-B ?

La capacité maximale de charge de la remorque est de 1000 livres (454 kg). Ne dépassez jamais cette limite.

Comment régler la hauteur de la boule d'attelage ?

La hauteur peut être réglée en continu en déplaçant la boule sur la tige de montage. Deux hauteurs sont possibles : 16,5 pouces et 22 pouces. Fixez avec la goupille de verrouillage.

Quels types de remorques puis-je déplacer avec cet appareil ?

Cet outil convient aux remorques équipées d'une boule d'attelage de 2 pouces. Utilisez-le uniquement sur des surfaces planes et dures.

Comment entretenir le Vevor QYC1000-B ?

Après utilisation, séchez l'appareil pour éviter la rouille. Vérifiez régulièrement le serrage de tous les boulons. Ne dépassez pas la pression des pneus indiquée.

Quelles sont les consignes de sécurité importantes ?

Ne vous asseyez pas, ne montez pas sur l'appareil. Poussez/tirez uniquement par la poignée. Ne soulevez pas la remorque en charge. Portez des lunettes de sécurité et des gants lors de l'assemblage. Gardez les enfants à distance.

Les roues sont-elles incluses ?

Oui, le kit comprend deux roues de 14 pouces pour l'essieu avant et une roue pivotante de 8 pouces à l'arrière. Les boulons de fixation sont fournis.

Puis-je utiliser cet outil sur terrain en gravier ?

L'appareil est conçu pour les surfaces dures et planes. Sur gravier ou herbe, les roues risquent de s'enfoncer. Utilisez de préférence sur du béton ou de l'asphalte.

Quels outils sont nécessaires pour l'assemblage ?

Une clé à douille est nécessaire pour serrer les boulons. Aucun outil supplémentaire n'est requis.

Où trouver le support technique ou la garantie ?

Le support technique et la garantie sont disponibles en ligne sur www.vevor.com/support. Conservez la preuve d'achat.

MODE D'EMPLOI QYC1000-B Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement en mesure d'économiser la moitié par rapport aux plus grandes marques.

MODÈLE : QYC1000-B

AVERTISSEMENT : Lisez et comprenez toutes les instructions. Le défaut de

suivre toutes les instructions énumérées ci-dessous peut entraîner des blessures graves.

1. Vérifiez si le pneu a suffisamment de gaz avant utilisation. Si le gaz n'est pas assez, veuillez gonfler le pneu avant utilisation.
2. Vérifiez si la partie vissée est lâche, si oui, s'il vous plaît, serrez-la. 3. Ne pas surcharger.

PRUDENCE : Veuillez lire attentivement les instructions pour une

utilisation en toute sécurité. Précautions d'assemblage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail robustes approuvés par l'ANSI pendant l'assemblage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. La capacité de poids et les autres capacités du produit s'appliquent uniquement à un produit correctement et entièrement assemblé.

Précautions d'utilisation

POUR PRÉVENIR LES MALADIES GRAVES, LES BLESSURES ET LA MORT :

1. Ne vous asseyez pas, ne vous tenez pas debout ou ne grimpez pas sur cet article.
2. Ce produit n'est pas un jouet. Ne permettez pas aux enfants de jouer avec ou sur cet article.
3. Ne soulevez pas pendant la charge.
4. Pour éviter tout basculement, poussez/tirez uniquement à l'aide de la poignée fournie. 5. À utiliser uniquement comme prévu.
5. Inspectez avant chaque utilisation. Ne l'utilisez pas si des pièces sont lâches ou endommagées.

7. Après utilisation, veuillez sécher avant stockage pour éviter que la rouille des boulons n'affecte l'utilisation.

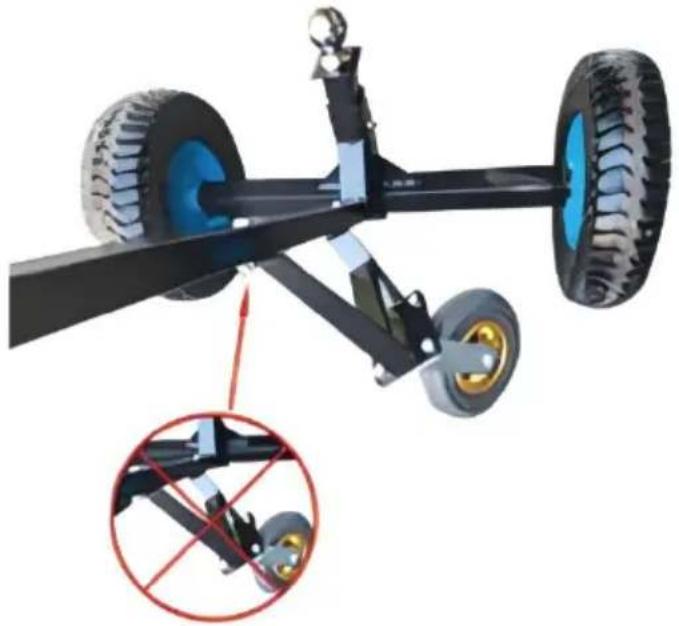

Attention particulière :

La roulette pivotante doit être redressée avant utilisation et les accessoires pliés après la force ne sont pas redressés.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	QYC1000-B
Max. Brut Remorque WT	1000 livres
Bande-annonce Balle	2"
Le hauteur de la remorque balle	16,5/ 22 pouce
Roues	14" x2 + 8"
Matériel	Acier

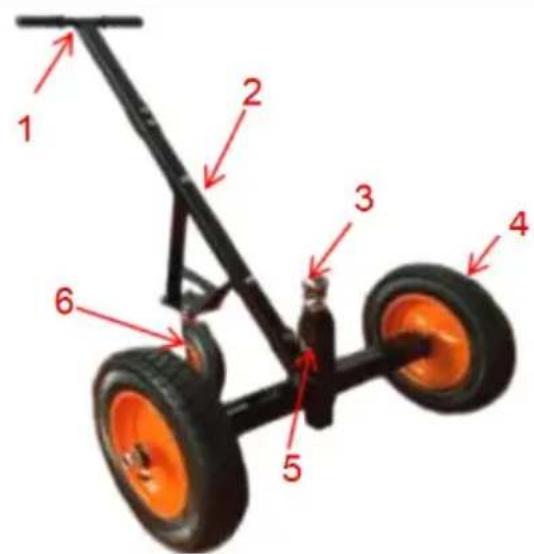

SCHÉMA DE STRUCTURE

1. Poignée
2. Plaque de soutien
3. Boule de remorquage
4. Roue (14')
5. Épingle
6. Roue (8")

COMPOSANTS

A x 1

B x 1

C x 1

D x 2

E x 1

F x 1

G x 1

H x 1

Je (Φ 20) ×

J (M20) × 2	K (M10*20) × 4	L (M10) × 10
M(M10*50) × 6	N × 1

ASSEMBLÉE

Outils nécessaires

Clé à douille

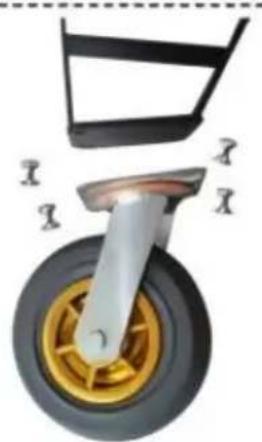

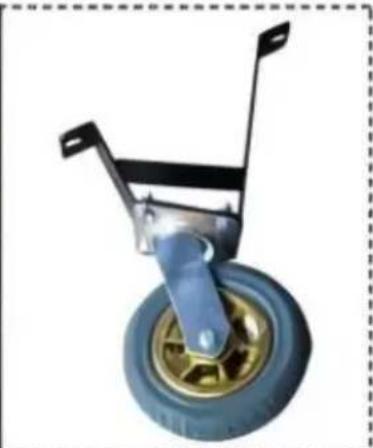

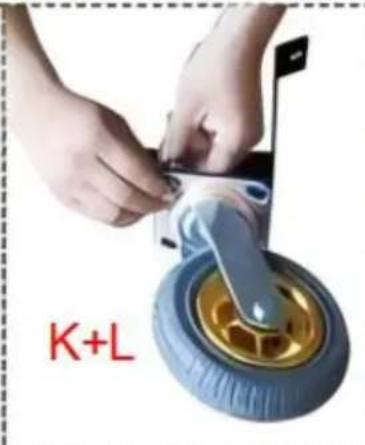

Étape 1 : Installez la roue universelle avec K + L

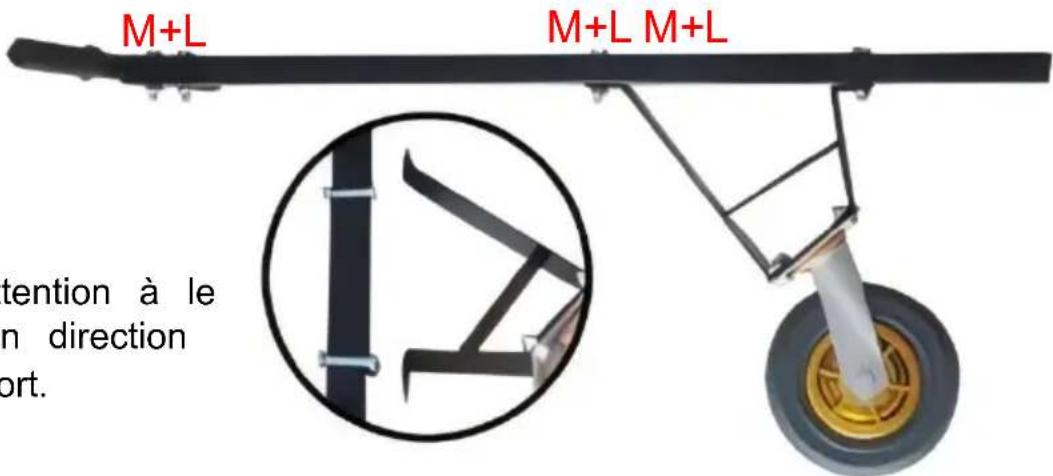

Étape 2 : Connectez-vous avec la poignée.

Faites attention à la direction d'installation du support.

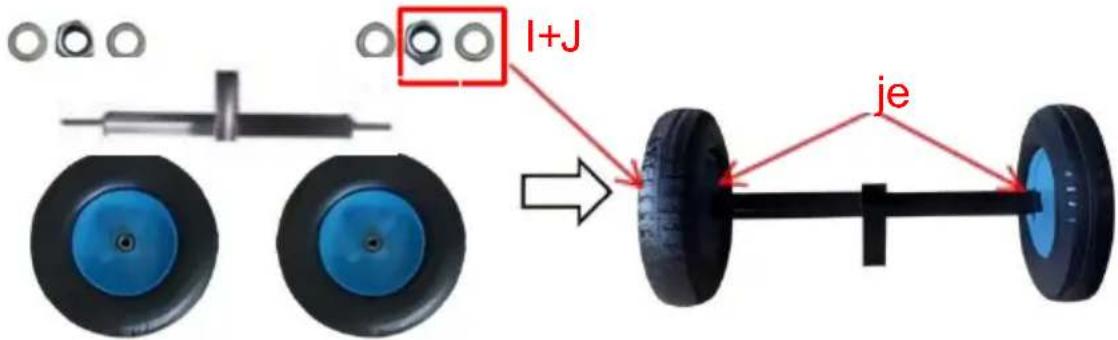

Étape 3 : Installez les roues.

Étape 5 : Assemblage du support de roue.

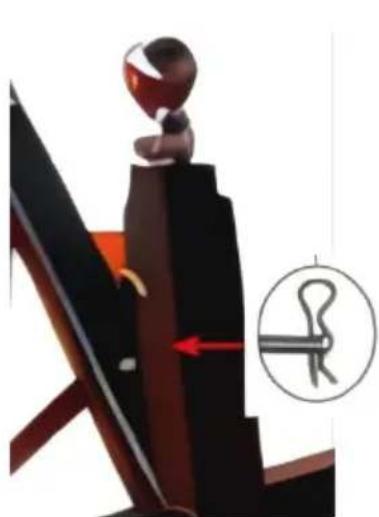

Étape 6 : Installez le jeu de billes selon les besoins et verrouillez avec une épingle.

NOTE : La hauteur de la bande-annonce balle peut être universelle sur la tige de montage pour réaliser deux hauteurs.

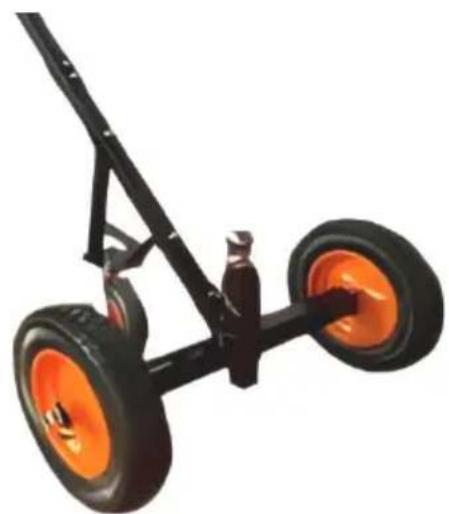

Étape 7 : Re-confirmez que toutes les pièces sont verrouillées et que l'installation est

complète.

ATTENTION : ne pas dépasser la pression des pneus prescrite pour éviter l'éclatement.

MAINTENANCE

Ne pas surcharger. - Après utilisation, veuillez le sécher avant de le ranger pour éviter que la rouille des boulons n'affecte l'utilisation. - Vérifiez régulièrement les boulons pour vous assurer qu'ils ne sont pas desserrés.

Fabricant : Shanghai Xinmu Ye You Xiangong Si

Adresse : Shuangcheng Road 803, Nong 11, Hao 1602A-1609, Baoshan District, Shanghai 200000, Chine.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu SARL

Mayence Rue Landstr. 69, 60329 Francfort-sur-le-Main.
