Type de produit	Outil de déplacement de remorque (remorque manuelle déménageur)
Marque	Vevor
Modèle	QYC1200-B
Capacité de charge maximale	1200 lb (544 kg)
Taille de boule d'attelage	2 pouces
Hauteur de boule réglable	18 à 22 pouces (45,7 à 55,9 cm)
Roues	2 roues de 15,2 pouces + 1 roue pivotante de 8 pouces
Matériau	Acier
Assemblage	Nécessite une clé à douille ; suivre les étapes du manuel
Sécurité	Porter des lunettes de sécurité et des gants ; ne pas surcharger ; utiliser uniquement la poignée ; inspecter avant chaque usage
Entretien	Sécher après utilisation ; vérifier régulièrement le serrage des boulons ; gonfler les pneus avant utilisation
Utilisation prévue	Déplacement de remorques jusqu'à 1200 lb
Accessoires inclus	Composants A à K (voir diagramme)
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (US)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importateur (AU)	SIHAO PTY LTD., Eastwood NSW
Représentant CE	E- CrossStu SARL, Francfort
Représentant UK	OUI CONSULTANT LIMITED, Surrey
Garantie	Certificat électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - QYC1200-B Vevor

Comment assembler le déplaceur de remorque Vevor QYC1200-B ?

Suivez les étapes du manuel : installez la roue pivotante avec les boulons K et L, connectez le timon, installez les roues principales (15,2 pouces), assemblez le support de roue, puis installez le jeu de billes selon votre hauteur souhaitée. Servez-vous d'une clé à douille et vérifiez que toutes les pièces sont bien verrouillées. Consultez le diagramme pour les composants A à K.

Comment régler la hauteur de la boule d'attelage ?

La hauteur de la boule peut être réglée sur deux positions : 18 ou 22 pouces (45,7 ou 55,9 cm). Pour changer la hauteur, déplacez la boule sur la tige de montage et verrouillez-la avec la goupille fournie.

Quelle est la capacité de charge maximale de cet outil ?

La capacité maximale est de 1200 lb (544 kg). Ne dépassez jamais cette limite pour éviter tout risque d'accident ou de dommage.

Quelles précautions de sécurité dois-je respecter ?

Portez toujours des lunettes de sécurité et des gants lors de l'assemblage. N'utilisez jamais l'outil pour vous asseoir, monter ou soulever la remorque. Poussez ou tirez uniquement par la poignée. Inspectez l'outil avant chaque utilisation et ne l'utilisez pas si des pièces sont desserrées ou endommagées.

Comment entretenir l'outil après utilisation ?

Après usage, séchez soigneusement l'outil pour éviter la rouille, en particulier au niveau des boulons. Vérifiez régulièrement le serrage de toutes les vis et boulons. Rangez-le dans un endroit sec.

Que faire si les pneus sont dégonflés ?

Avant chaque utilisation, vérifiez la pression des pneus. Si les pneus sont sous-gonflés, gonflez-les à la pression recommandée (indiquée sur le flanc du pneu). Ne dépassez pas la pression maximale pour éviter tout risque d'éclatement.

Comment installer la roue pivotante ?

Fixez la roue pivotante (composant G) à l'aide des boulons K (M10*20) et des écrous L (M10). Assurez-vous qu'elle est bien redressée avant utilisation, car elle doit être droite pour fonctionner correctement.

Puis-je utiliser l'outil pour soulever la remorque ?

Non, cet outil est conçu uniquement pour déplacer la remorque au sol. Ne l'utilisez jamais pour soulever la remorque, car cela pourrait entraîner un basculement ou des blessures graves.

Où trouver des pièces de rechange pour le QYC1200-B ?

Les pièces de rechange ne sont pas mentionnées dans le manuel. Contactez le service client Vevor via www.vevor.com/support pour obtenir des informations sur les pièces détachées et la disponibilité.

Comment contacter le service client Vevor ?

Rendez-vous sur le site www.vevor.com/support pour accéder au certificat de garantie électronique et au support technique. Vous pouvez également consulter les coordonnées des importateurs selon votre région (US : Sanven Technology, AU : SIHAO PTY LTD, UE : E- CrossStu, UK : OUI CONSULTANT).

MODE D'EMPLOI QYC1200-B Vevor

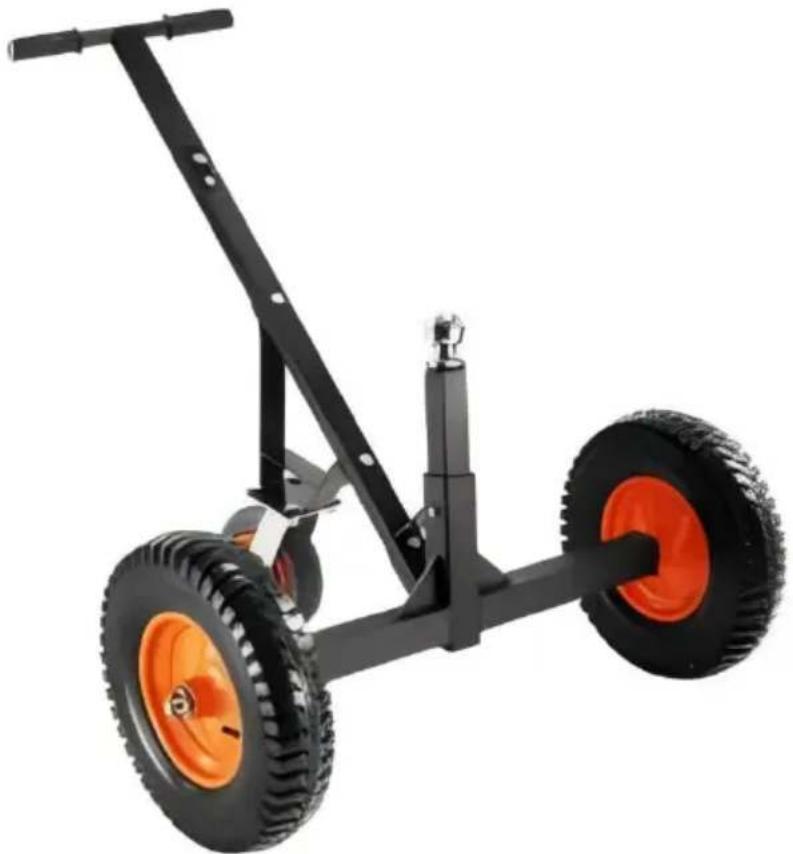

REMORQUE MANUELLE DÉMÉNAGEUR MANUEL DE L'UTILISATEUR

MODÈLE : QYC 1200-B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous bénéficiez réellement d'une économie de moitié par rapport aux plus grandes marques.

MODÈLE : QYC1200-B

AVERTISSEMENT : Lisez et comprenez toutes les instructions. Le non-respect de toutes les instructions énumérées ci-dessous peut entraîner des blessures graves.

1. Vérifiez si le pneu a suffisamment de gaz avant utilisation. Si le gaz n'est pas suffisant, veuillez gonfler le pneu avant utilisation.
2. Vérifiez si la partie vissée est lâche ; si oui, veuillez la serrer. Ne pas surcharger.

PRUDENCE : Veuillez lire attentivement les instructions pour une utilisation en toute sécurité. Précautions d'assemblage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail robustes approuvés par l'ANSI pendant l'assemblage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. La capacité de poids et les autres capacités du produit s'appliquent uniquement à un produit correctement et entièrement assemblé.

Précautions d'utilisation

POUR PRÉVENIR LES BLESSURES GRAVES OU LA MORT :

1. Ne vous asseyez pas, ne vous tenez pas debout ou ne grimpez pas sur cet article.
2. Ce produit n'est pas un jouet. Ne pas laisser les enfants jouer avec ou s'en servir comme d'un article.
3. Ne pas soulever pendant la charge.
4. Pour éviter tout basculement, poussez/tirez en utilisant uniquement la poignée fournie. 5. Utiliser uniquement comme prévu.
5. Inspectez avant chaque utilisation. Ne l'utilisez pas si des pièces sont lâches ou endommagées. 7. Après utilisation, séchez-le avant stockage pour éviter la rouille des boulons qui pourrait affecter l'utilisation.

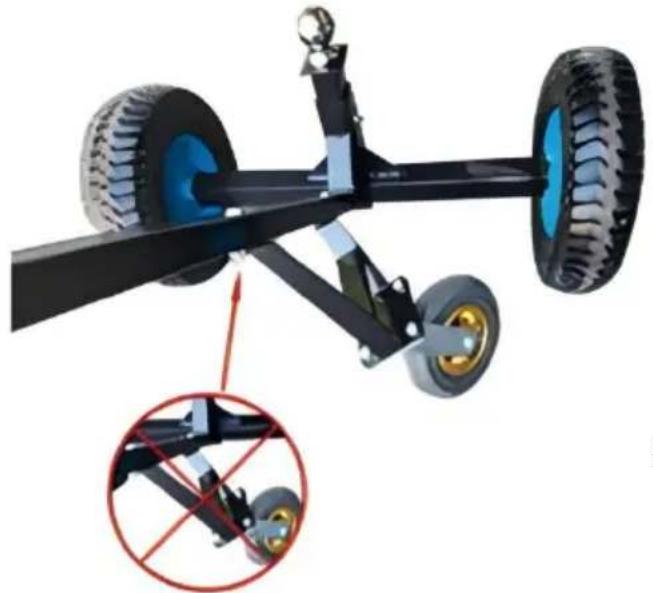

Attention particulière :

La roulette pivotante doit être redressée avant utilisation et les accessoires pliés doivent être redressés après application de la force !

Modèle	QYC1200-B
Max. Brut Remorque WT	1200 livres
Bande-annonce Balle	2"
Le hauteur de la remorque balle	18 / 22 pouce
Roues	15,2" x2 + 8"
Matériel	Acier

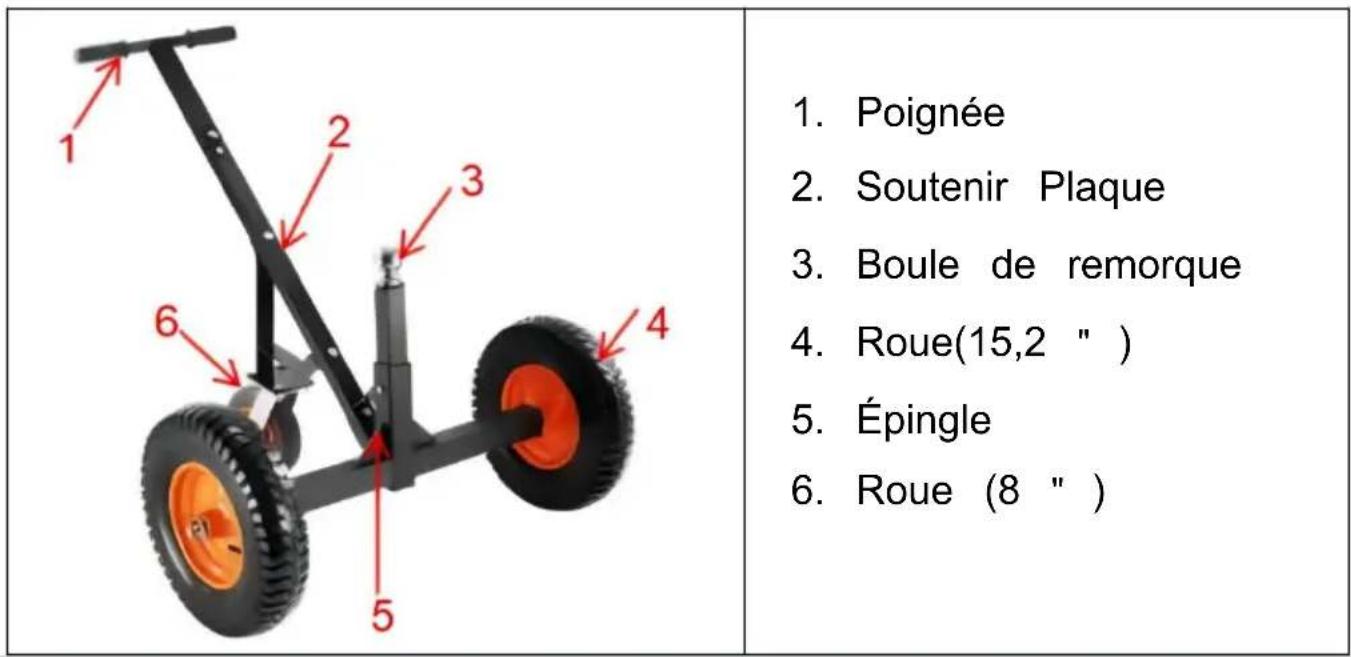

SCHÉMA DE STRUCTURE

COMPOSANTS

UN × 1	B × 1	C × 1
D × 2	E × 1	F × 1
G × 1	H × 1	Je (Φ20) × 2
J (M20) × 2	K (M10*20) ×	L (M10) × 10

ASSEMBLAGE

Outils nécessaires

Clé à douille

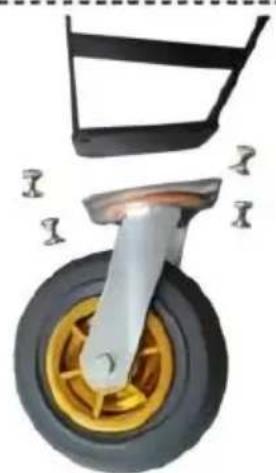

Étape 1 : Installez la roue universelle avec K+L.

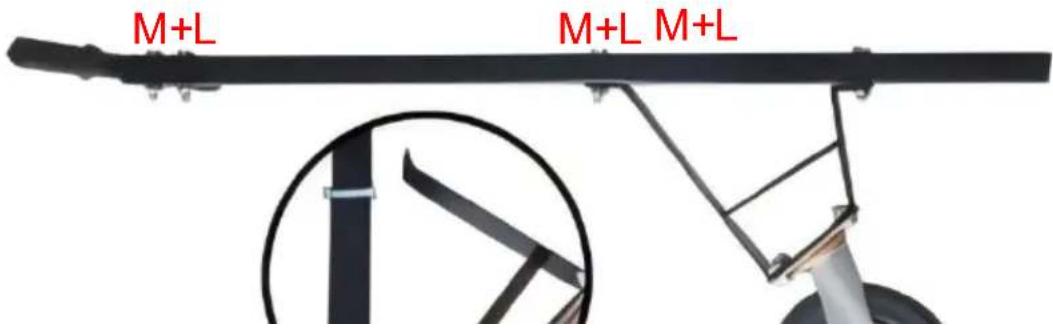

Étape 2 : Connectez-vous avec la poignée.

Faites attention à la direction d'installation du support.

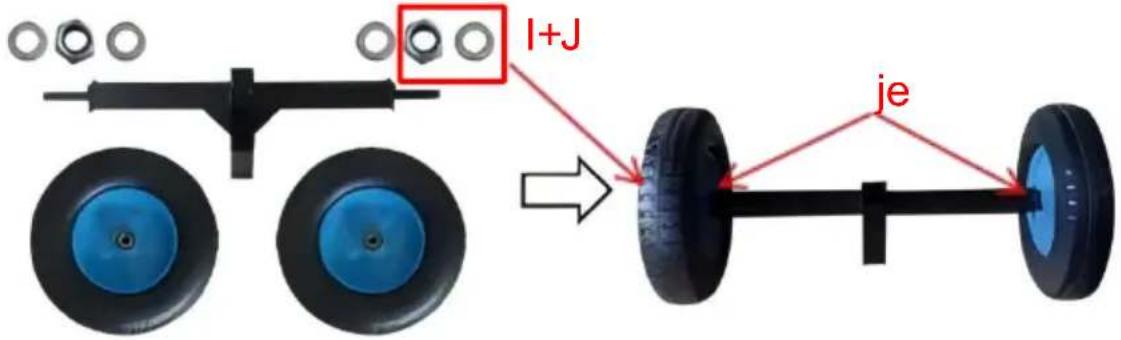

Étape 3 : Installez les roues.

Étape 5 : Assemblage du support de roue.

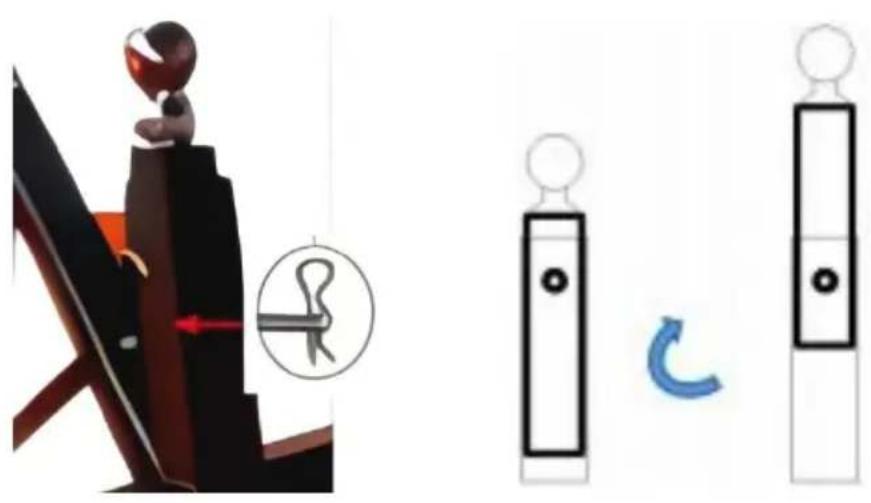

Étape 6 : Installez le jeu de billes selon les besoins et

verrouillez-le avec cette épingle.

NOTE : La hauteur de la remorque peut être ajustée universellement sur la tige de montage pour obtenir deux hauteurs.

Étape 3 : Re-confirmez que toutes les pièces sont verrouillées et que l'installation est complète.

ATTENTION : ne dépassez pas la pression des pneus prescrite pour éviter tout éclatement.

MAINTENANCE

• Ne surchargez pas.
• Après utilisation, séchez avant stockage pour éviter la rouille et la détérioration.
• Vérifiez régulièrement que les boulons ne sont pas desserrés.
