QYC1200-B - Narzędzie do przesuwania przyczep Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Narzędzie do przemieszczania przyczep (ręczna przyczepa przeprowadzkowa)
Marka	Vevor
Model	QYC1200-B
Maksymalna nośność	1200 lb (544 kg)
Rozmiar kuli sprzęgającej	2 cale
Regulowana wysokość kuli	18 do 22 cali (45,7 do 55,9 cm)
Koła	2 koła 15,2 cala + 1 koło obrotowe 8 cali
Materiał	Stal
Montaż	Wymaga klucza nasadowego; postępuj zgodnie z instrukcją
Bezpieczeństwo	Nosić okulary ochronne i rękawice; nie przeciążać; używać tylko uchwytu; sprawdzać przed każdym użyciem
Konserwacja	Osuszyć po użyciu; regularnie sprawdzać dokręcenie śrub; napompować opony przed użyciem
Przeznaczenie	Przemieszczanie przyczep o wadze do 1200 lb
Dołączone akcesoria	Elementy od A do K (patrz schemat)
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (USA)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importer (AU)	SIHAO PTY LTD., Eastwood NSW
Przedstawiciel CE	E- CrossStu SARL, Frankfurt
Przedstawiciel UK	OUI CONSULTANT LIMITED, Surrey
Gwarancja	Certyfikat elektroniczny dostępny na www.vevor.com/support

Często zadawane pytania - QYC1200-B Vevor

Jak zmontować przesuwnik przyczepy Vevor QYC1200-B?

Postępuj zgodnie z instrukcją: zamontuj koło obrotowe za pomocą śrub K i L, podłącz dyszel, zamontuj główne koła (15,2 cala), zmontuj wspornik koła, a następnie zamontuj zestaw kulowy na żądanej wysokości. Użyj klucza nasadowego i upewnij się, że wszystkie elementy są dobrze zablokowane. Patrz schemat dla elementów od A do K.

Jak wyregulować wysokość kuli sprzęgającej?

Wysokość kuli można regulować w dwóch pozycjach: 18 lub 22 cale (45,7 lub 55,9 cm). Aby zmienić wysokość, przesuń kulę na trzpieniu montażowym i zablokuj ją dostarczonym sworzniem.

Jaka jest maksymalna nośność tego narzędzia?

Maksymalna nośność wynosi 1200 lb (544 kg). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka wypadku lub uszkodzenia.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne i rękawice podczas montażu. Nigdy nie używaj narzędzia do siadania, wchodzenia na nie lub podnoszenia przyczepy. Pchaj lub ciągnij tylko za uchwyt. Sprawdź narzędzie przed każdym użyciem i nie używaj go, jeśli elementy są poluzowane lub uszkodzone.

Jak konserwować narzędzie po użyciu?

Po użyciu dokładnie osusz narzędzie, aby zapobiec rdzy, szczególnie w okolicy śrub. Regularnie sprawdzaj dokręcenie wszystkich wkrętów i śrub. Przechowuj w suchym miejscu.

Co zrobić, jeśli opony są spuszczone?

Przed każdym użyciem sprawdź ciśnienie w oponach. Jeśli opony są niedopompowane, napompuj je do zalecanego ciśnienia (podanego na boku opony). Nie przekraczaj maksymalnego ciśnienia, aby uniknąć ryzyka pęknięcia.

Jak zamontować koło obrotowe?

Przymocuj koło obrotowe (element G) za pomocą śrub K (M10*20) i nakrętek L (M10). Upewnij się, że jest wyprostowane przed użyciem, ponieważ musi być proste, aby działać prawidłowo.

Czy mogę użyć narzędzia do podnoszenia przyczepy?

Nie, to narzędzie jest przeznaczone wyłącznie do przemieszczania przyczepy po ziemi. Nigdy nie używaj go do podnoszenia przyczepy, ponieważ może to spowodować przewrócenie się lub poważne obrażenia.

Gdzie znaleźć części zamienne do QYC1200-B?

Części zamienne nie są wymienione w instrukcji. Skontaktuj się z obsługą klienta Vevor przez www.vevor.com/support, aby uzyskać informacje o częściach zamiennych i dostępności.

Jak skontaktować się z obsługą klienta Vevor?

Odwiedź stronę www.vevor.com/support, aby uzyskać dostęp do elektronicznego certyfikatu gwarancyjnego i wsparcia technicznego. Możesz również zapoznać się z danymi kontaktowymi importerów według regionu (USA: Sanven Technology, AU: SIHAO PTY LTD, UE: E- CrossStu, UK: OUI CONSULTANT).

INSTRUKCJA OBSŁUGI QYC1200-B Vevor

Wsparcie techniczne i Certyfikat E-Gwarancji www.vevor.com/support

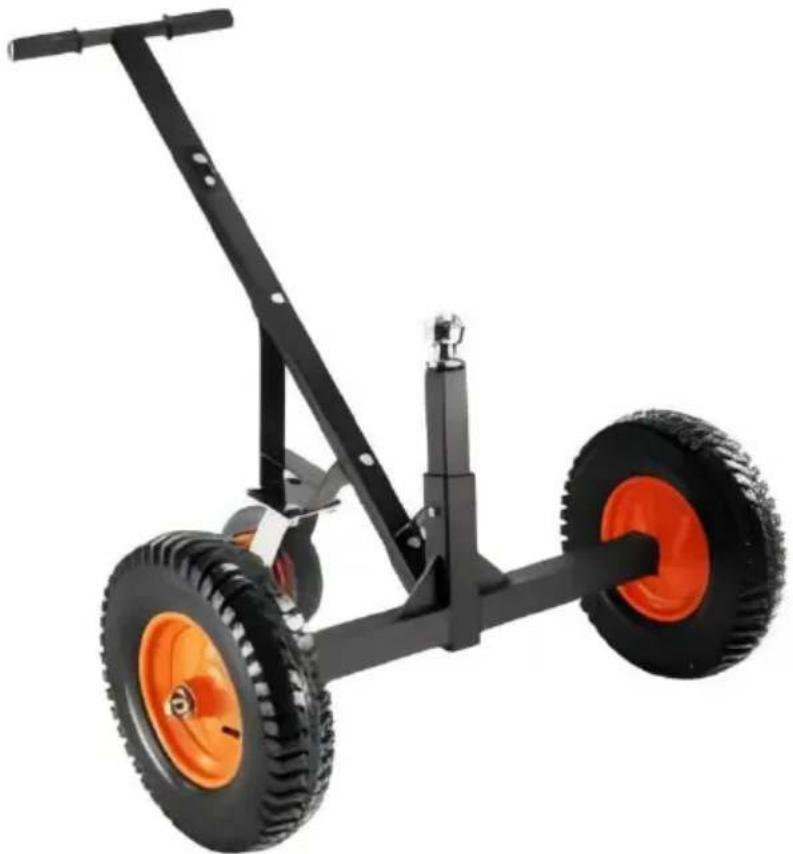

PRZYCZEPA RĘCZNA INSTRUKCJA OBSŁUGI

MODEL: QYC 1200-B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas

przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, kupując określone narzędzia

u nas w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają, że dotyczy to wszystkich kategorii narzędzi oferowanych przez nas. Przypominamy o dokładnym sprawdzeniu

przy składaniu zamówienia, czy faktycznie oszczędzasz połowę w porównaniu z wiodącymi markami.

MODEL: QYC 1200-B

OSTRZEŻENIE: Przeczytaj i zrozum wszystkie instrukcje.

Nieprzestrzeganie wszystkich poniższych instrukcji może spowodować poważne obrażenia.

1. Przed użyciem sprawdź, czy opona ma wystarczającą ilość powietrza. Jeśli w oponach jest go za mało, napompuj oponę przed użyciem.
2. Sprawdź, czy śruby są luźne. Jeśli tak, dokręć je. 3. Nie przeciążaj.

OSTROŻNOŚĆ: Przeczytaj uważnie instrukcję, aby zapewnić

bezpieczną obsługę. Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Nosić okulary ochronne i wytrzymałe rękawice robocze zatwierdzone przez ANSI podczas montażu.
3. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
5. Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Nośność i inne możliwości produktu mają zastosowanie tylko do odpowiednio w pełni zmontowanego produktu.

Używać środków ostrożności.

ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I ŚMIERCI OD PRZEWRÓCENIA:

1. Nie siadaj, nie stój ani nie wspinaj się na ten przedmiot.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
3. Nie przeciążaj produktu.
4. Aby zapobiec przewróceniu, należy pchać/ciągnąć wyłącznie za pomocą dołączonego uchwytu. Stosować wyłącznie zgodnie z przeznaczeniem.
5. Przed każdym użyciem sprawdź produkt. Nie używaj, jeśli części są luźne lub uszkodzone. Po użyciu należy go wysuszyć przed przechowywaniem, aby uniknąć rdzewienia śrub, co mogłoby wpłynąć na działanie.

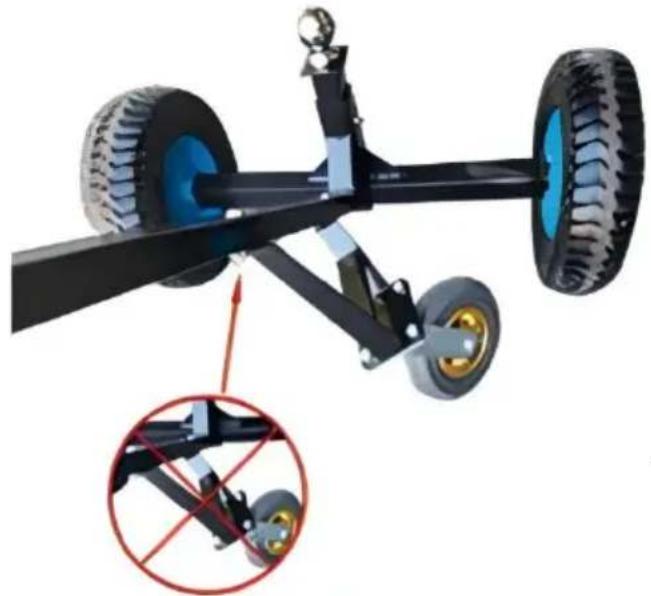

Szczególna uwaga:

należy wyprostować kółka obrotowe, a akcesoria należy odłączyć. Jeśli po sile nie są wyprostowane!

Model	QYC1200-B
Maks. brutto Przyczepa WT	1200 funty
Przyczepa Piłka	2"
Ten wysokość przyczepy piłka	18 / 22 cal
Koła	15,2" x2 + 8"
Tworzywo	Stal

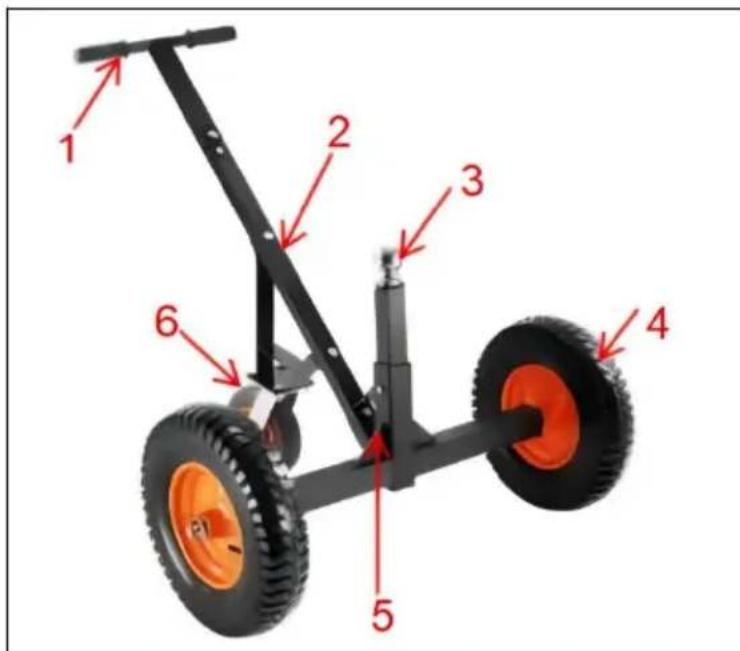

STRUKTURA DIAGRAM

1. Uchwyt
2. Płyta wspierająca
3. Piłka przyczepna
4. Koło (15,2")
5. Szpilka
6. Koło (8 cali)

SKŁADNIKI

A × 1	B × 1	C × 1
D × 2	mi × 1	F × 1
G × 1	H × 1	Ja (Φ20) × 2
(M20) × 2	K (M10*20) ×	L (M10) × 10

MONTAŻ

Wymagane narzędzia

wymagany

Klucz nasadowy

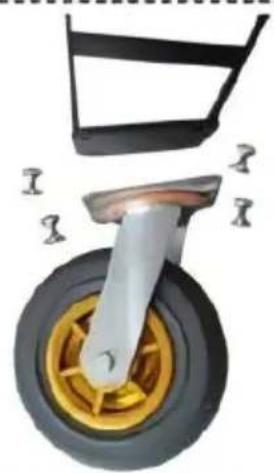

Krok 1: Zamontuj koło uniwersalne za pomocą K+L.

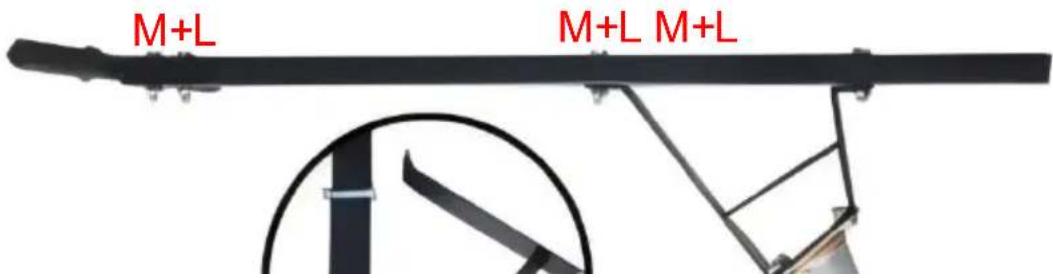

Krok 2: Połącz z uchwytem.

Zwróć uwagę na kierunek instalacji wspornika.

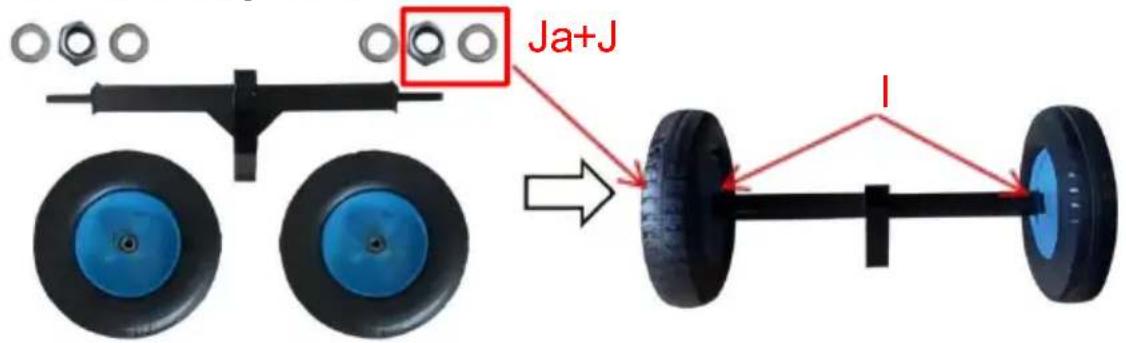

Krok 3: Zamontuj koła.

Krok 5: Złóż wspornik koła.

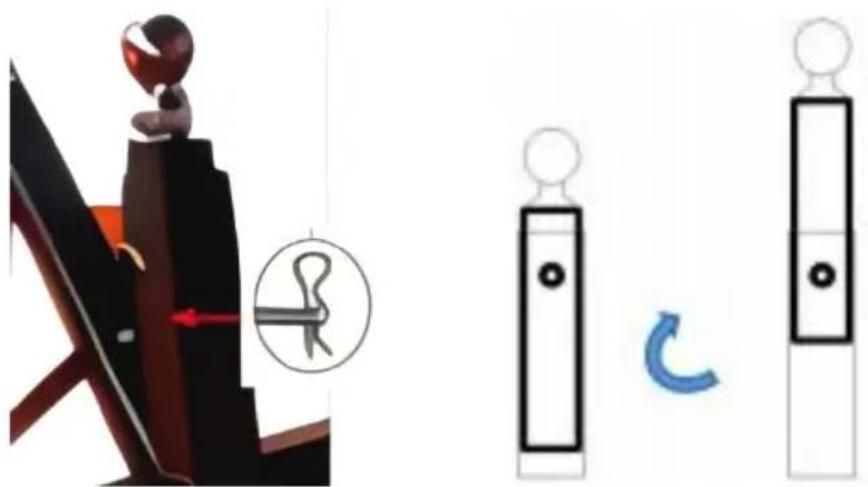

Krok 6: Zamontuj i ustaw piłkę zgodnie z potrzebami oraz

zablokuj ją szpilką.

UWAGA: Wysokość piłki przyczepy może być regulowana przez uniwersalny pręt montażowy, aby osiągnąć dwie wysokości.

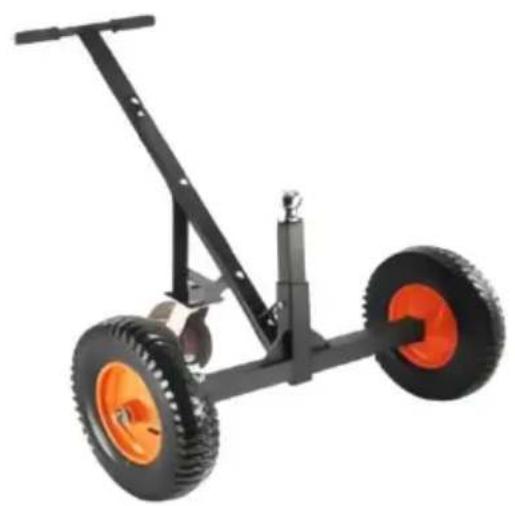

Krok 3: Potwierdź ponownie, że wszystkie części są zablokowane i instalacja jest kompletna.

UWAGA! Nie przekraczaj zalecanej wartości ciśnienia w oponach. Unikaj pękania.

KONSERWACJA

Nie przeciążaj.

- Po użyciu, osusz przed przechowywaniem, aby uniknąć rdzewienia śrub, co mogłoby wpłynąć na użytkowanie.

Regularnie sprawdzaj śruby pod kątem poluzowania.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

EC

REP

E- CrossStu Spółka z o.o.

Mainzer ul. 69, 60329 Frankfurt jestem Główny .

UK

REP

YH ORDYNACYJNY OGRANICZONY.

C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion

Dom , Londyn Droga , Staines - upon - Thames , Surrey

TW 18 4 AX
