QYC1200-B - Släpvagnsflyttare Vevor - Gratis bruksanvisning och manual

Produkttyp	Släpvagnsförflyttningsverktyg (manuell flyttsläp)
Märke	Vevor
Modell	QYC1200-B
Maximal lastkapacitet	1200 lb (544 kg)
Kulstorlek	2 tum
Justerbar kulhöjd	18 till 22 tum (45,7 till 55,9 cm)
Hjul	2 hjul 15,2 tum + 1 svänghjul 8 tum
Material	Stål
Montering	Kräver hylsnyckel; följ stegen i manualen
Säkerhet	Bär skyddsglasögon och handskar; överskrid inte lastkapaciteten; använd endast handtaget; inspektera före varje användning
Underhåll	Torka efter användning; kontrollera regelbundet att bultarna är åtdragna; pumpa däcken före användning
Avsedd användning	Förflyttning av släpvagnar upp till 1200 lb
Inkluderade tillbehör	Komponenter A till K (se diagram)
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (USA)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importör (AU)	SIHAO PTY LTD., Eastwood NSW
CE-representant	E- CrossStu SARL, Frankfurt
UK-representant	OUI CONSULTANT LIMITED, Surrey
Garanti	Elektroniskt certifikat finns på www.vevor.com/support

Vanliga frågor - QYC1200-B Vevor

Hur monterar jag släpvagnsförflyttaren Vevor QYC1200-B?

Följ stegen i manualen: montera svänghjulet med bultarna K och L, anslut dragstången, montera huvudhjulen (15,2 tum), montera hjulstödet, montera sedan kulsatsen enligt önskad höjd. Använd en hylsnyckel och kontrollera att alla delar är ordentligt låsta. Se diagrammet för komponenterna A till K.

Hur justerar jag kulleddshöjden?

Kulleddshöjden kan justeras i två lägen: 18 eller 22 tum (45,7 eller 55,9 cm). För att ändra höjden, flytta kulan på monteringsstången och lås den med den medföljande sprinten.

Vad är den maximala lastkapaciteten för detta verktyg?

Den maximala kapaciteten är 1200 lb (544 kg). Överskrid aldrig denna gräns för att undvika risk för olyckor eller skador.

Vilka säkerhetsåtgärder måste jag följa?

Bär alltid skyddsglasögon och handskar vid montering. Använd aldrig verktyget för att sitta på, klättra på eller lyfta släpvagnen. Tryck eller dra endast i handtaget. Inspektera verktyget före varje användning och använd det inte om delar är lösa eller skadade.

Hur underhåller jag verktyget efter användning?

Efter användning, torka verktyget noggrant för att undvika rost, särskilt vid bultarna. Kontrollera regelbundet att alla skruvar och bultar är åtdragna. Förvara det på en torr plats.

Vad gör jag om däcken är underpumpade?

Före varje användning, kontrollera däcktrycket. Om däcken är underpumpade, pumpa dem till rekommenderat tryck (anges på däcksidan). Överskrid inte max trycket för att undvika risk för sprängning.

Hur monterar jag svänghjulet?

Fäst svänghjulet (komponent G) med bultarna K (M10*20) och muttrarna L (M10). Se till att det är rakt före användning, eftersom det måste vara rakt för att fungera korrekt.

Kan jag använda verktyget för att lyfta släpvagnen?

Nej, detta verktyg är endast avsett för att förflytta släpvagnen på marken. Använd det aldrig för att lyfta släpvagnen, eftersom det kan leda till att den välter eller orsaka allvarliga skador.

Var hittar jag reservdelar till QYC1200-B?

Reservdelar nämns inte i manualen. Kontakta Vevors kundtjänst via www.vevor.com/support för information om reservdelar och tillgänglighet.

Hur kontaktar jag Vevors kundtjänst?

Gå till www.vevor.com/support för att få tillgång till elektroniskt garantibevis och teknisk support. Du kan också se importörernas kontaktuppgifter för din region (USA: Sanven Technology, AU: SIHAO PTY LTD, EU: E- CrossStu, UK: OUI CONSULTANT).

BRUKSANVISNING QYC1200-B Vevor

Teknisk support och E-garanticertifikat www.vevor.com/support

MANUELL TRAILER UPPHOVSMAN ANVÄNDARE MANUELL

MODELL: QYC 1200-B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

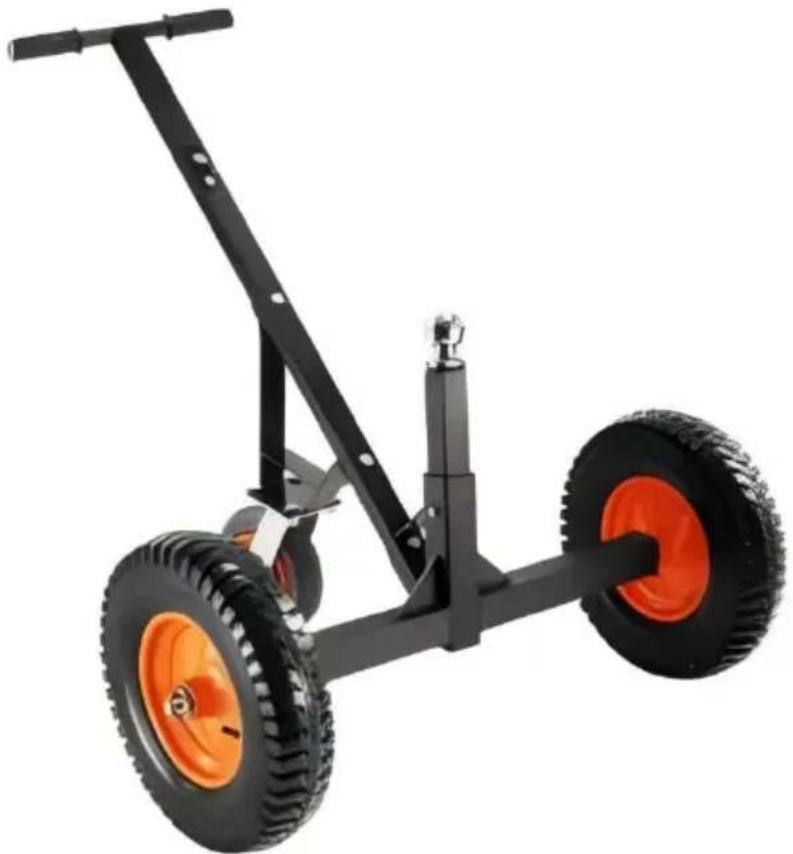

MODELL: QYC1200-B

VARNING: Läs och förstå alla instruktioner. Underlåtenhet att följa instruktionerna nedan kan resultera i allvarlig skada.

1. Kontrollera om däcket har tillräckligt med gas innan användning. Om däckets gas inte är tillräckligt, pumpa upp däcket innan användning.

2. Kontrollera om skruvdelen är lös, om ja, dra åt den. 3. Gör inte överbelastning.

FÖRSIKTIGHET: Läs instruktionerna för säker användning noggrant.

Montering Försiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller när du är under påverkan av alkohol, droger eller medicin.
6. Viktkapacitet och andra produktegenskaper gäller endast för ordentligt och färdigmonterad produkt.

Använda Försiktighetsåtgärder

FÖR ATT FÖRHINDRA ALLVARLIGA SKADOR OCH DÖD FRÅN TIPPNING

1. Sitt inte, stå inte eller klättra inte på denna produkt.
2. Denna produkt är inte en leksak. Låt inte barn leka med denna produkt.
3. Lyft inte produkten medan den är lastad.
4. Tryck/dra för att förhindra tippning endast med det medföljande handtaget. Använd endast på avsett sätt.
5. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade. Efter användning, torka av innan förvaring för att undvika att bultar påverkas.

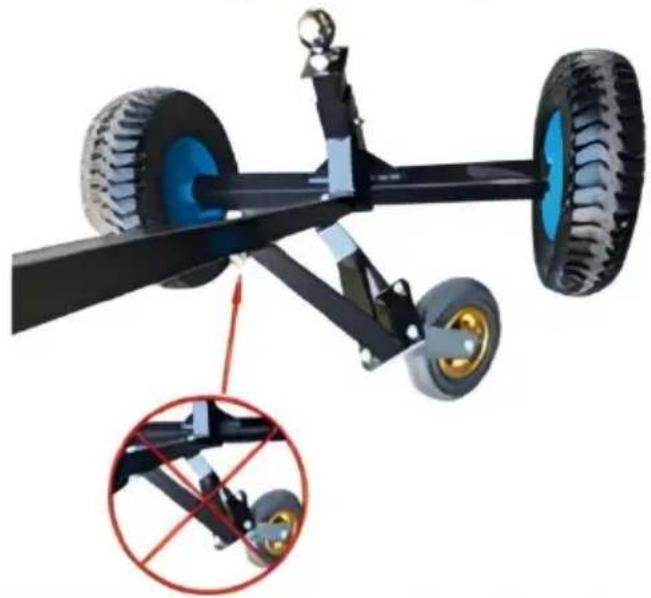

Särskild uppmärksamhet:

Det svängbara hjulet måste rätas ut före användning, och tillbehören kommer att böja sig om kraften inte är uträtad!

Modell	QYC1200-B
Max. Brutto Trailer WT	1200 lbs
Trailer Boll	2"
De höjden på släpet boll	18 / 22 tum
Hjul	15,2 tum x 2 + 8"
Material	Stål

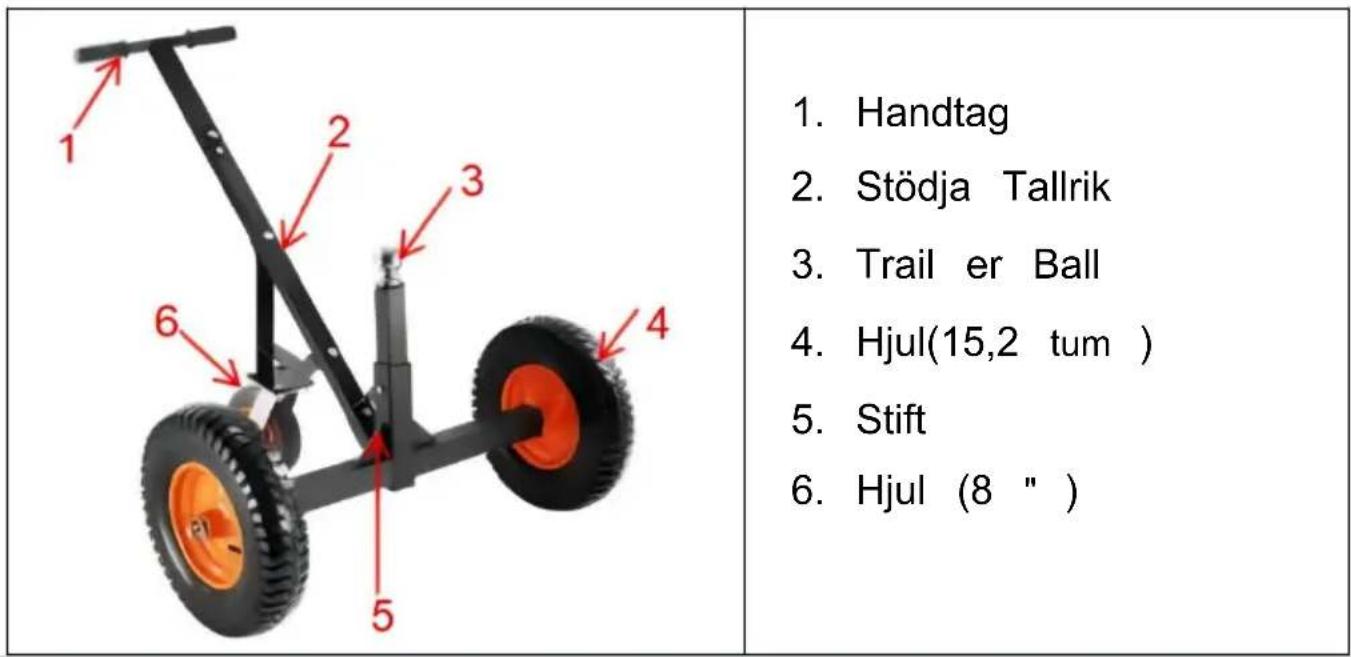

STRUKTURDIAGRAM

KOMPONENTER

A × 1	B × 1	C × 1
D × 2	E × 1	F × 1
G × 1	H × 1	I (Φ20) × 4
J (M20) × 2	K (M10*20) ×	L (M10) × 10

MONTERING

Verktyg som behövs

Hylsnyckel

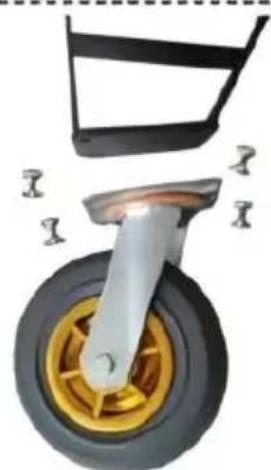

Steg 1: Montera universalhjulet med K+L.

Var uppmärksam på stödets installationsriktning.

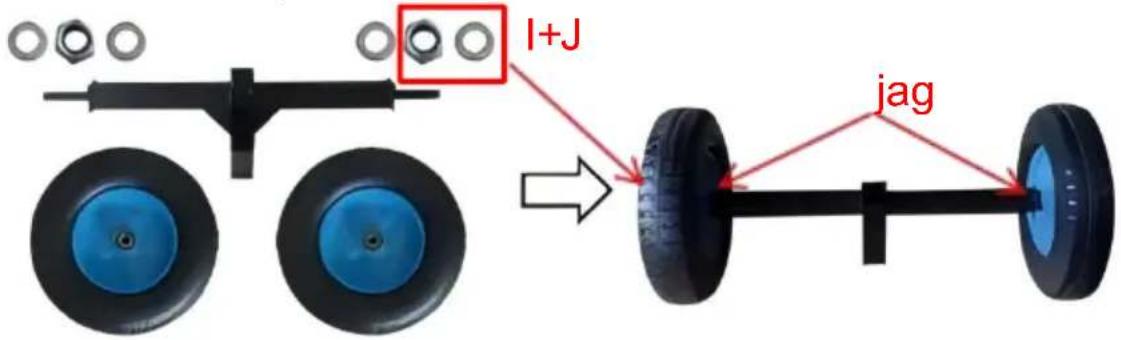

Steg 3: Montera hjulen.

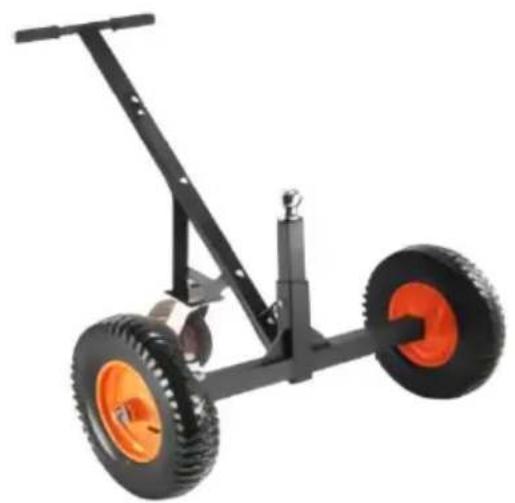

Steg 5: Kombinera hjulhållaren C.

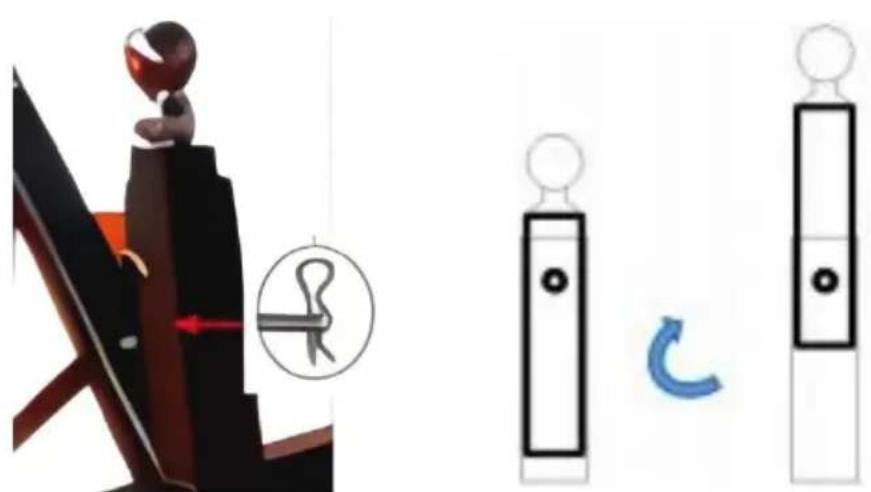

Steg 6: Installera kulan efter behov och lås den med stiftet.

OBS: Höjden på trailerkulan kan vara universell över monteringsstångens installation för att uppnå två höjder.

Steg 3: Bekräfta att delarna är låsta och installationen är komplett.

OBS: Överskrid inte det föreskrivna däcktrycket för att undvika sprickor.

UNDERHÅLL

• Överbelasta inte.
• Efter användning, torka av före förvaring för att undvika rost på bultarna som påverkar användningen.
• Kontrollera regelbundet bultarna för att de inte lossnar.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

EC

REP

E- CrossStu GmbH

UK

REP

YH KONSULTAT BEGRÄNSAD.

C/ O YH Konsultverksamhet Begränsad Kontor 147, Centurion House, London Road, Staines - upon - Thames, Surrey, TW 18 4 AX
