QYC1000-B - Släpvagnsflyttare Vevor - Gratis bruksanvisning och manual

Produkttyp	Släpvagnsförflyttningsverktyg
Varumärke	Vevor
Modell	QYC1000-B
Maximal lastkapacitet	1000 lb (454 kg)
Kulstorlek	2 tum
Justerbar kulhöjd	16,5 till 22 tum (419 till 559 mm)
Hjul	2 hjul 14 tum (fram) + 1 svängbart hjul 8 tum (bak)
Material	Stål
Typ av svänghjul	Universellt hjul med broms
Kontinuerligt justerbar höjd	Ja, genom att flytta kulan på stången
Avsedd användning	Flytta en släpvagn med hjälp av en dragkrok
Säkerhet	Överbelasta inte, klättra inte på enheten, tryck/dra endast i handtaget
Underhåll	Torka efter användning, kontrollera regelbundet att bultarna är åtdragna, överskrid inte däcktrycket
Montering krävs	Ja, med hylsnyckel (medföljer ej)
Ingående komponenter	Handtag, stödplatta, dragkula, hjul (14" x2, 8" x1), sprintar, bultar och muttrar
Rekommenderat däcktryck	Överskrid inte föreskrivet tryck (se däcken)
Garanti	Teknisk support och elektronisk garanti via www.vevor.com/support
Tillverkningsland	Kina (Shanghai)

Vanliga frågor - QYC1000-B Vevor

Hur monterar man Vevor QYC1000-B släpvagnsflyttare?

Följ stegen i manualen: montera svänghjulet med M10-bultarna, anslut handtaget, montera 14-tumshjulen, montera hjulstödet, och installera sedan dragkulan på önskad höjd. Använd en hylsnyckel. Dra åt alla bultar ordentligt.

Vad är den maximala lastkapaciteten för QYC1000-B?

Släpvagnens maximala lastkapacitet är 1000 pund (454 kg). Överskrid aldrig denna gräns.

Hur justerar man dragkulans höjd?

Höjden kan justeras kontinuerligt genom att flytta kulan på monteringsstången. Två höjder är möjliga: 16,5 tum och 22 tum. Fäst med låssprinten.

Vilka typer av släpvagnar kan jag flytta med denna enhet?

Detta verktyg passar för släpvagnar med en dragkrok på 2 tum. Använd endast på plana, hårda ytor.

Hur underhåller man Vevor QYC1000-B?

Efter användning, torka enheten för att förhindra rost. Kontrollera regelbundet att alla bultar är åtdragna. Överskrid inte angivet däcktryck.

Vilka är viktiga säkerhetsföreskrifter?

Sätt dig inte, klättra inte på enheten. Tryck/dra endast i handtaget. Lyft inte släpvagnen under last. Använd skyddsglasögon och handskar vid montering. Håll barn på avstånd.

Ingår hjulen?

Ja, kitet innehåller två 14-tums hjul för framaxeln och ett 8-tums svänghjul bak. Fästbultar medföljer.

Kan jag använda detta verktyg på grus?

Enheten är designad för hårda, plana ytor. På grus eller gräs kan hjulen sjunka ner. Använd helst på betong eller asfalt.

Vilka verktyg behövs för montering?

En hylsnyckel behövs för att dra åt bultarna. Inga ytterligare verktyg krävs.

Var hittar jag teknisk support eller garanti?

Teknisk support och garanti finns online på www.vevor.com/support. Spara köpbeviset.

BRUKSANVISNING QYC1000-B Vevor

Teknisk support och E-garanticertifikat www.vevor.com/support

MANUELL TRAILER UPPHOVSMAN

ANVÄNDARMANUAL

MODELL: QYC 1000-B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar vår uppskattning av besparingar du kan dra nytta av att köpa vissa varor med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns ändå om att verifiera när du gör en beställning hos oss om du faktiskt gör det sparande halv i jämförelse med de främsta varumärkena.

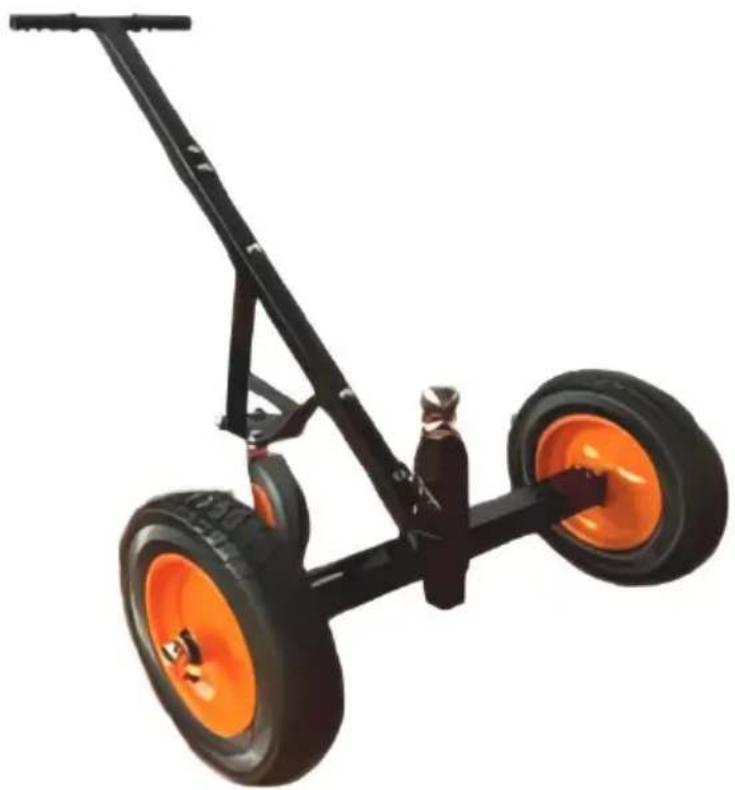

MODELL: QYC1000-B

VARNING: Läs och förstå alla instruktioner. Underlåtenhet att följa

instruktioner listade nedan kan bli resultatet på allvar skada.

1. Kontrollera om däcket har tillräckligt med gas innan användning. Om däckets gas inte är tillräckligt, snälla pumpa upp däcket innan användning.

2. Kontrollera om skruvdelen är lös, om ja, snälla dra åt den. 3. Gör inte överbelastning.

FÖRSIKTIGHET: Läs instruktionerna för säker användning noggrant.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Slitage ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller när du är under påverkan av alkohol, droger eller medicin. 6. Viktkapacitet och andra produktegenskaper gäller för ordentligt och färdigmonterad produkt endast.

1. Sitt inte, stå eller klättra på denna produkt. 2. Denna produkt är inte en leksak. Låt inte barn leka med denna produkt. 3. Lyft inte medan den är lastad. 4. För att förhindra tippning, tryck/dra endast med det medföljande handtaget. Använd endast på avsett sätt. 6. Inspektera före varje användning. Använd inte den om delar är slitna eller skadade. 7. Efter användning, torka av innan förvaring för att undvika rost på bultar som påverkar användningen.

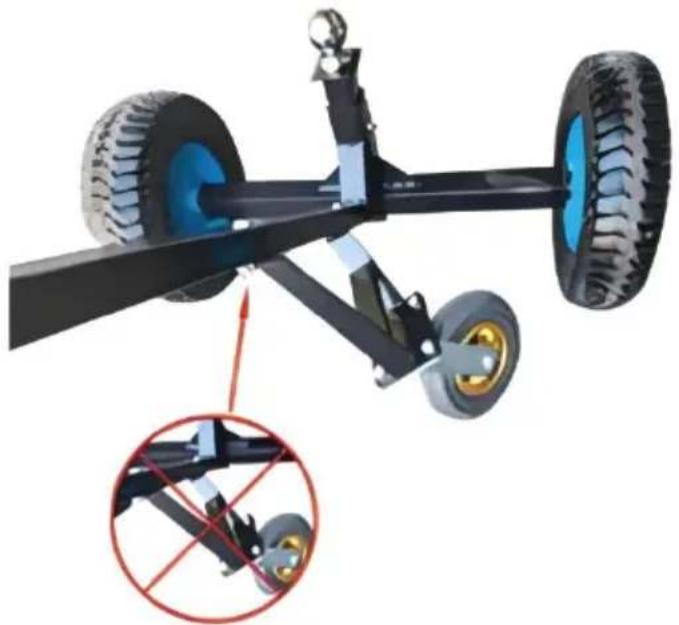

Särskild uppmärksamhet:

Det svängbara hjulet måste riktas ut före användning, och tillbehören kommer att göra det böja efter kraften är inte utrustad

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	QYC1000-B
Max. Brutto Trailer WT	1000 lbs
Trailer Boll	2"
De höjen på slåpet boll	16,5/22 tum
Hjul	14" x 2 + 8"
Material	Stål

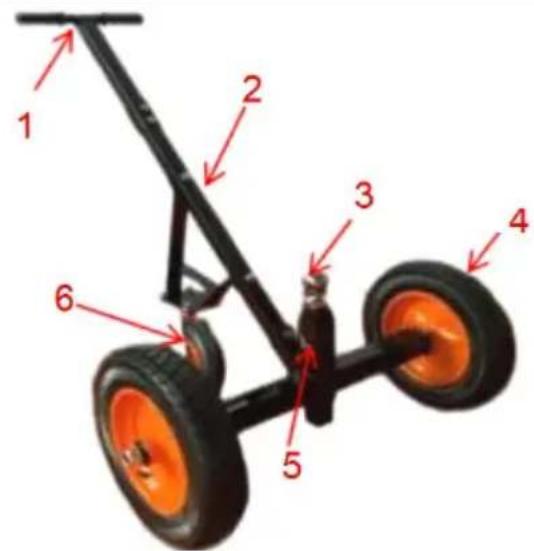

STRUKTURDIAGRAM

1. Handtag
2. Stödplatta
3. Dragkula
4. Hjul (14")
5. Stift
6. Hjul (8")

KOMPONENTER

A X 1

B X 1

C×1

D X 2

E×1

F×1

G X 1

H X 1

1 (Φ20) × 4

J (M20) × 2	K (M10*20) × 4	L (M10) × 10
M(M10*50) × 6	N × 1

MONTERING

Verktyg behövs

Hylsnyckel

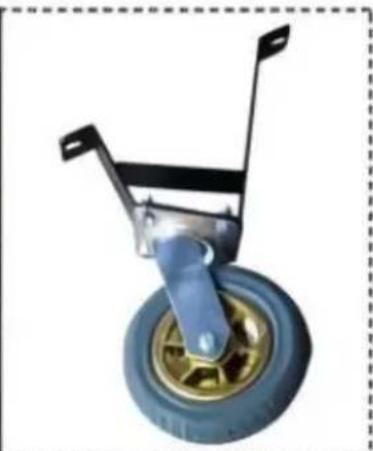

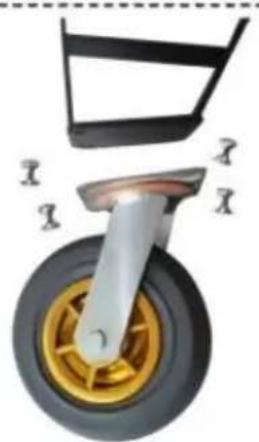

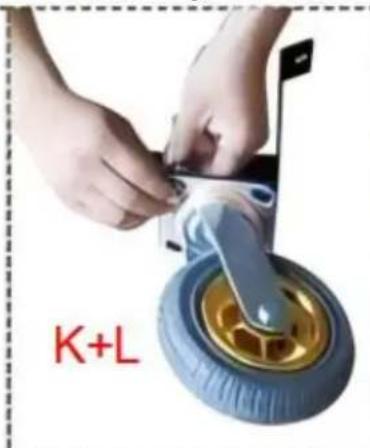

Steg 1: Montera universalhjulet med K+L.

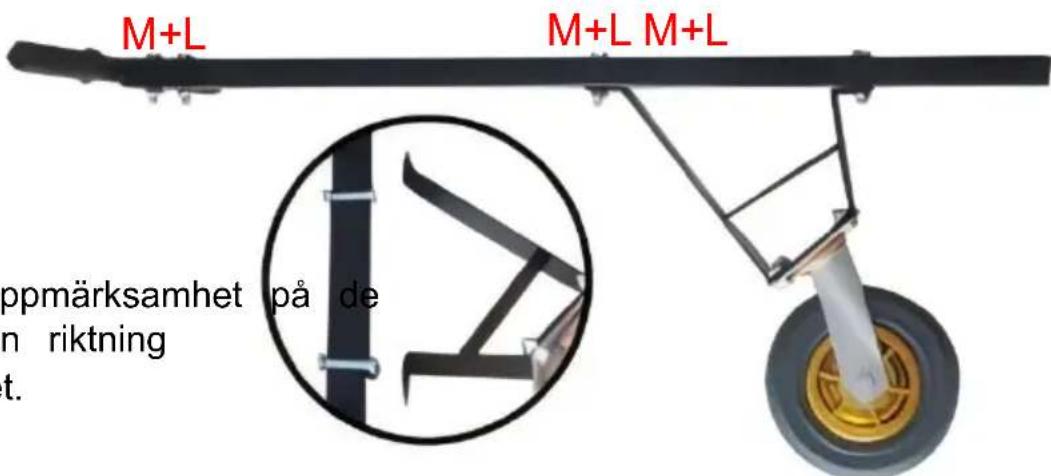

Steg 2: Anslut till hantera.

Betala uppmärksamhet på installationsriktningen av stödet.

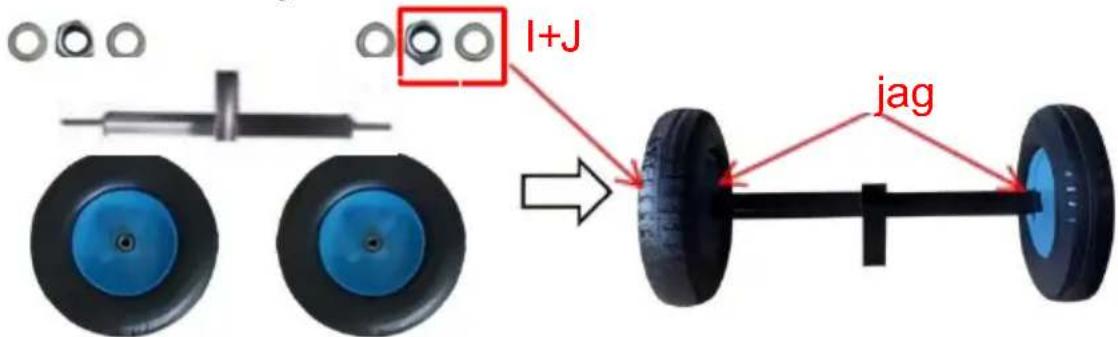

Steg 3: Montera hjulen.

Steg 5: Kombinera hjul c-hållaren.

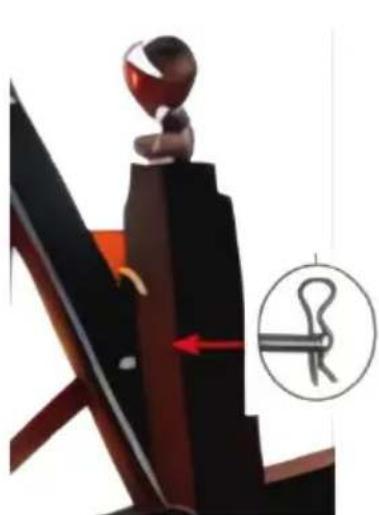

Steg 6: Installera kulset efter behov och lås det med stift.

NOTERA: Höjden på trailern kan vara universell över monteringsstången installation för att uppnå två höjder.

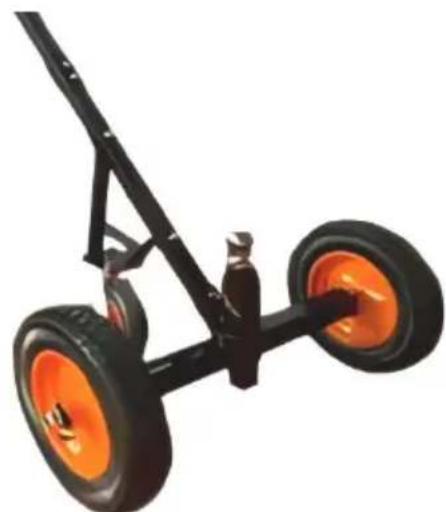

Steg 7: Bekräfta att alla delar är LAST och installationen är komplett.

OBS: Överskrid inte det föreskrivna trycket för att undvika sprickor.

UNDERHÅLL

Överbelasta inte. - Efter användning, torka av före lagring för att undvika rost på bultar som påverkar användningen. - Kontrollera regelbundet bultarna för att undvika att de lossnar.
