QYC3500-YB - Narzędzie do przesuwania przyczep Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	QYC3500-YB
Typ produktu	Wózek do przemieszczania przyczep (dolly)
Maksymalna ładowność przyczepy	3500 lb (1587 kg)
Średnica kuli zaczepu	2 cale (50,8 mm)
Regulowana wysokość kuli	18 do 22 cali (457 do 559 mm)
Średnica kół	8 cali (203 mm)
Główny materiał	Stal
Główne funkcje	Ręczne przemieszczanie i manewrowanie przyczepą
Zasilanie	Brak (ręczne)
Konserwacja i czyszczenie	Osuszyć po użyciu, aby zapobiec rdzy; regularnie sprawdzać i dokręcać śruby; w razie potrzeby pompować opony
Bezpieczeństwo	Nie przeciążać; nie siadać, nie stać ani nie wspinać się; używać tylko uchwytu do pchania/ciągnięcia; nosić okulary ochronne i rękawice podczas montażu; przed każdym użyciem sprawdzać, czy nie ma luźnych lub uszkodzonych części
Części zamienne i naprawy	Dostępne śruby, nakrętki, sworznie, koła; wsparcie techniczne przez Vevor
Informacje ogólne	Wymagany montaż; wymagane narzędzie: klucz nasadowy; producent: Shanghaimuxinmuyeyou xiangongsi; importowane do USA i Australii

Często zadawane pytania - QYC3500-YB Vevor

Jak złożyć wózek do przyczepy Vevor QYC3500-YB?

Postępuj zgodnie z dołączoną instrukcją. Użyj klucza nasadowego do dokręcenia śrub zgodnie ze schematem. Upewnij się, że kula zaczepu jest prawidłowo ustawiona, a wysokość jest regulowana poprzez obrót wspornika montażowego.

Jaka jest maksymalna ładowność?

Maksymalna ładowność przyczepy wynosi 3500 lb (1587 kg). Nie przekraczaj tego limitu.

Jak wyregulować wysokość kuli zaczepu?

Wysokość można regulować w zakresie od 18 do 22 cali poprzez obrót wspornika montażowego. Sprawdź schemat, aby poznać dostępne pozycje.

Jakie narzędzia są potrzebne do montażu?

Wymagany jest głównie klucz nasadowy. Zalecane są okulary ochronne i rękawice.

Jak konserwować wózek?

Po użyciu osusz go, aby zapobiec rdzy. Regularnie sprawdzaj dokręcenie śrub i w razie potrzeby pompuj opony.

Czy mogę użyć tego wózka do podnoszenia przyczepy?

Nie, nie podnoś przyczepy, gdy jest załadowana. Wózek jest przeznaczony do przemieszczania przyczepy, a nie do jej podnoszenia.

Jaka jest średnica kół?

Koła mają średnicę 8 cali (203 mm).

Czy wózek jest kompatybilny ze wszystkimi typami zaczepów?

Jest kompatybilny ze standardowymi kulami zaczepu o średnicy 2 cali. Sprawdź kompatybilność ze swoją przyczepą.

Jak skontaktować się z pomocą techniczną Vevor?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i gwarancji.

Czy są ważne wskazówki bezpieczeństwa?

Tak, nie siadaj ani nie wspinaj się na wózek. Pchaj/ciągnij tylko za uchwyt. Zawsze sprawdzaj stan opon i śrub przed użyciem.

INSTRUKCJA OBSŁUGI QYC3500-YB Vevor

Wsparcie techniczne i e-gwarancja Certyfikat www.vevor.com/support

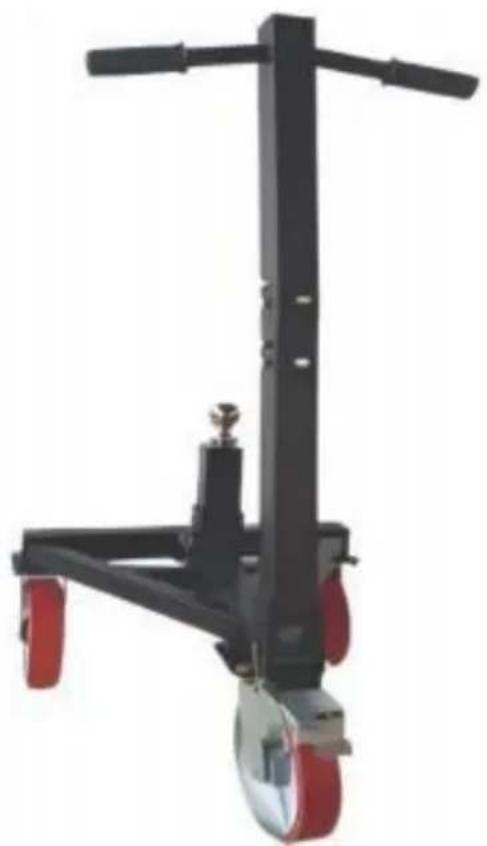

PRZYCZEPA RĘCZNA

PODRĘCZNIK UŻYTKOWNIKA

MODEL: QYC 3500-YB

Nadal staramy się dostarczać Ci narzędzia w konkurencyjnej cenie.

"Oszczędzasz połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas

przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, kupując niektóre narzędzia

od nas w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają

wszystkie kategorie oferowanych przez nas narzędzi. Prosimy o dokładne sprawdzenie

przy składaniu zamówienia, czy faktycznie oszczędzasz

połowę w porównaniu z głównymi markami.

MODEL: QYC3500-YB

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i gwarancja

Certyfikat elektroniczny

To jest oryginalna instrukcja, proszę przeczytać całą instrukcję obsługi

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie jednoznaczną interpretację naszej instrukcji obsługi. Wygląd produktu powinien odpowiadać

produktowi otrzymanemu. Proszę wybaczyć, że nie będziemy informować ponownie, jeśli nastąpią jakiekolwiek aktualizacje technologii lub

oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj i zrozum wszystkie instrukcje.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może spowodować poważne obrażenia.

1. Przed użyciem sprawdź, czy opona ma wystarczającą ilość gazu. Jeśli w oponach jest niewystarczająco, napompuj oponę przed użyciem.
2. Sprawdź, czy część śrubowa nie jest luźna, jeśli tak, dokręć. Nie przeciążaj.

UWAGA: Przeczytaj uważnie instrukcję, aby zapewnić

bezpieczną obsługę.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Montaż operacyjny może stwarzać zagrożenia.
2. Nosić okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze podczas montażu.
3. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
5. Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Nośność i inne możliwości produktu mają zastosowanie tylko do odpowiednio i w pełni zmontowanego produktu.

Używać środki ostrożności

ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I ŚMIERCI

PRZEZ WYWRÓCENIE: 1. Nie siadaj, nie stój i nie wspinaj się na ten przedmiot.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się na tym przedmiocie ani w jego pobliżu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Nie podnosić, gdy jest załadowany.
2. Aby zapobiec przechylaniu, pchaj/ciągnij używając wyłącznie dostarczonego uchwytu. 5. Używaj wyłącznie zgodnie z przeznaczeniem.
3. Przed każdym użyciem sprawdź urządzenie. Nie używaj go, jeśli części są luźne lub uszkodzone. 7. Po użyciu osusz przed przechowywaniem, aby uniknąć rdzewienia śrub, co mogłoby wpłynąć na działanie.

MODEL I PARAMETRY

Model	QYC3500-YB
Maks. Brutto Przyczepa WT	3500 funty
Przyczepa Piłka	2"
Ten wysokość przyczepy piłka	18 / 22 cal
Koła	8"
Tworzywo	Stal

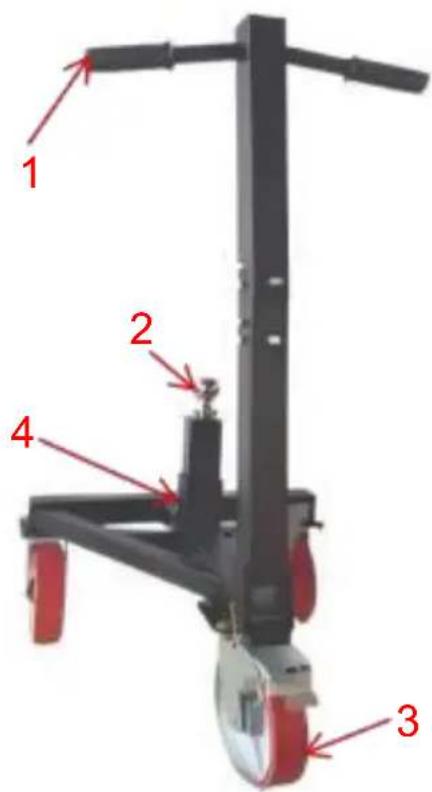

SCHEMAT STRUKTURY

1. Uchwyt 2. Kula przyczepy 3. Koło 4. Sworzeń

SKŁADNIKI

A × 1	B × 1	C × 1
D × 1	mi × 1	F × 1
G × 2	H φ10 × 1	I × 4
J (M10*15)2	K × 12	L × 12
M(φ12) × 1	N (M8) × 4	O×1

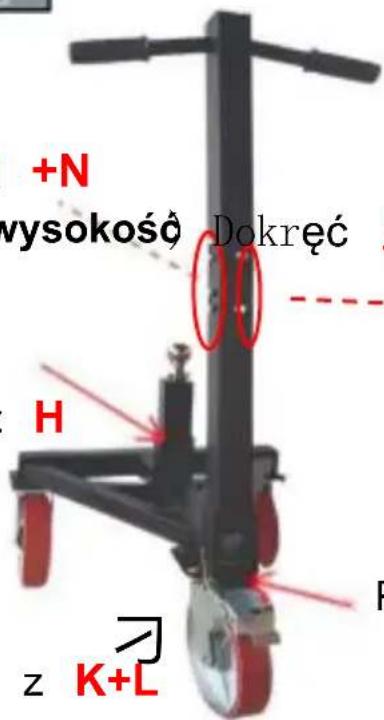

MONTAŻ

Wymagane narzędzia

Klucz nasadowy

Kierunek montażu śrub jest pokazany.

Połącz z I + N

(Regulowana wysokość)

Dokręć J NA

uchwyt twarz Do

zrobić struktura

wiecej bezpieczny.

Połącz się z H

Połącz się z M

Połącz się z K+L

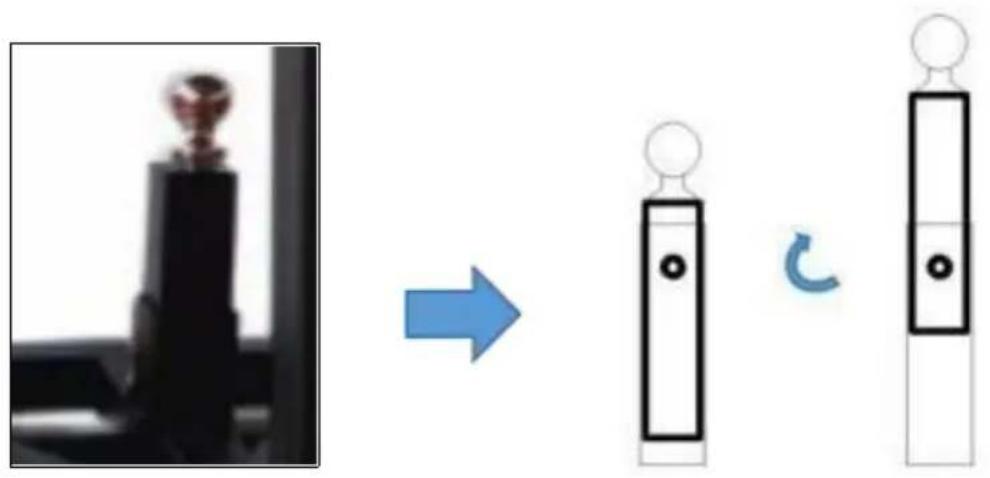

UWAGA: Dwa rodzaje piłek wysokość może zostać osiągniętym poprzez obrócenie klub montażowy.

ASSEMBLY

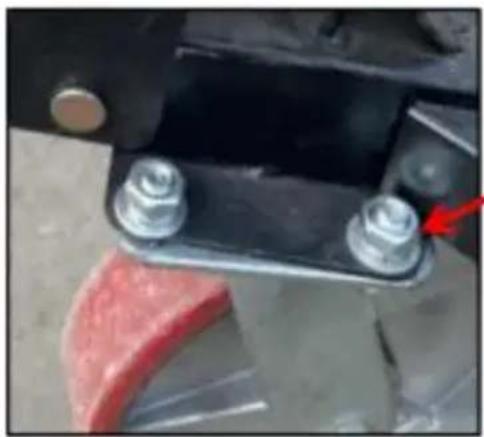

Dokręć śruby na powierzchni uchwytu stworzyć strukturę Więcej bezpieczeństwa.

erDo nie przeciązać. er Po używać, Proszę suchy zanim składowanie Do unikać rdzewienie z śruby wpływający używać. er Ś Sprawdź śruby regularnie dla rozluźnia s.

Producent: Shanghaimuxinmuyeyou xiangongsi

Adres : Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Szanghaj 200 000 CN.

Importowany do AUS: NIE PTY spółka z ograniczoną odpowiedzialnością 1 ULICA ROKEVA EASTWOOD Nowa Południowa Walia

2122 Australii

Importowany Do Stany Zjednoczone : Sanven Technologia Sp. z o.o. Apartament 250, 9166 Anaheim Miejsce, Rancho Cucamonga, Kalifornia 91730

EC

REP

UK

REP

MI- KrzyżStu Spółka z o.o.

Moguncja Landstrasse 69, 60329 Frankfurt nad Menem.

YH ORDYNACYJNY OGRANICZONY.

C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion Dom, Londyn Droga, Staines-upon-Thames, Surrey, TW18 4AX
