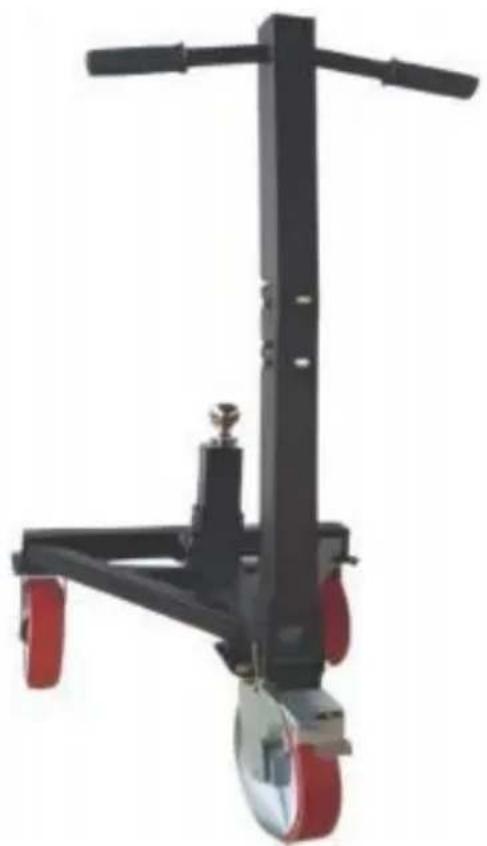

QYC3500-YB - Anhängerbewegungsgerät Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	QYC3500-YB
Produkttyp	Anhängerbewegungswerkzeug (Dolly)
Maximale Anhängelast	3500 lb (1587 kg)
Kugeldurchmesser der Anhängerkupplung	2 Zoll (50,8 mm)
Verstellbare Kugelhöhe	18 bis 22 Zoll (457 bis 559 mm)
Raddurchmesser	8 Zoll (203 mm)
Hauptmaterial	Stahl
Hauptfunktionen	Einen Anhänger von Hand bewegen und manövrieren
Stromversorgung	Keine (manuell)
Wartung und Reinigung	Nach Gebrauch trocknen, um Rost zu vermeiden; regelmäßig Schrauben überprüfen und festziehen; Reifen bei Bedarf aufpumpen
Sicherheit	Nicht überladen; nicht sitzen, stehen oder klettern; nur den Griff zum Schieben/Ziehen verwenden; bei der Montage Schutzbrille und Handschuhe tragen; vor jedem Gebrauch auf lose oder beschädigte Teile prüfen
Ersatzteile und Reparierbarkeit	Schrauben, Muttern, Bolzen, Räder verfügbar; technischer Support über Vevor
Allgemeine Informationen	Montage erforderlich; benötigtes Werkzeug: Steckschlüssel; Hersteller: Shanghaimuxinmuyeyou xiangongsi; importiert in die USA und Australien

Häufig gestellte Fragen - QYC3500-YB Vevor

Wie baue ich den Anhänger-Dolly Vevor QYC3500-YB zusammen?

Befolgen Sie die mitgelieferten Anweisungen. Verwenden Sie einen Steckschlüssel, um die Schrauben gemäß dem Diagramm anzuziehen. Stellen Sie sicher, dass die Anhängerkupplung richtig ausgerichtet ist und die Höhe durch Drehen der Montagehalterung eingestellt wird.

Wie hoch ist die maximale Tragfähigkeit?

Die maximale Kapazität beträgt 3500 lb (1587 kg) für den Anhänger. Überschreiten Sie diesen Wert niemals.

Wie stelle ich die Höhe der Anhängerkupplung ein?

Die Höhe kann zwischen 18 und 22 Zoll durch Drehen der Montagehalterung eingestellt werden. Siehe Diagramm für die möglichen Positionen.

Welche Werkzeuge werden für die Montage benötigt?

Ein Steckschlüssel ist das Hauptwerkzeug. Schutzbrille und Handschuhe werden empfohlen.

Wie pflege ich den Dolly?

Nach Gebrauch trocknen, um Rost zu vermeiden. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und pumpen Sie die Reifen bei Bedarf auf.

Kann ich diesen Dolly verwenden, um den Anhänger anzuheben?

Nein, heben Sie den Anhänger nicht an, wenn er beladen ist. Der Dolly ist zum Bewegen des Anhängers konzipiert, nicht zum Anheben.

Welchen Raddurchmesser?

Die Räder haben einen Durchmesser von 8 Zoll (203 mm).

Ist der Dolly mit allen Kupplungstypen kompatibel?

Er ist kompatibel mit 2-Zoll Standard-Anhängerkupplungen. Überprüfen Sie die Kompatibilität mit Ihrem Anhänger.

Wie kann ich den technischen Support von Vevor kontaktieren?

Besuchen Sie www.vevor.com/support für technische Unterstützung und Garantie.

Gibt es wichtige Sicherheitshinweise?

Ja, setzen Sie sich nicht auf den Dolly und steigen Sie nicht darauf. Ziehen oder schieben Sie nur am Griff. Überprüfen Sie vor Gebrauch immer den Zustand der Reifen und Schrauben.

BEDIENUNGSANLEITUNG QYC3500-YB Vevor

Technische Unterstützung und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen zur Verfügung zu stellen.

"Speichern Sie die Hälfte", "halber Preis" oder andere ähnliche Ausdrücke, die von uns verwendet werden,

stellen nur eine Schätzung der Einsparungen dar, die Sie beim Kauf bestimmter Werkzeuge

bei uns im Vergleich zu den großen Top-Marken erzielen könnten und bedeuten nicht unbedingt,

dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Sie werden freundlich daran erinnert, sorgfältig zu überprüfen,

ob Sie bei einer Bestellung bei uns tatsächlich die Hälfte sparen

im Vergleich zu den großen Top-Marken.

MODELL: QYC3500-YB

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts unterliegt dem

Produkt, das Sie erhalten. Bitte verzeihen Sie uns, wenn wir Sie nicht erneut informieren, falls es Technologie- oder Software-Updates gibt.

unserer Produkt.

SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie alle Anweisungen.

Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

1. Überprüfen Sie vor der Verwendung, ob der Reifen genügend Luft hat. Wenn der Reifendruck nicht ausreicht, pumpen Sie den Reifen bitte vor der Verwendung auf.
2. Überprüfen Sie, ob die Schraubteile locker sind. Wenn ja, ziehen Sie sie bitte fest.
3. Nicht überlasten.

ACHTUNG: Bitte lesen Sie die Anleitung für einen sicheren

Betrieb sorgfältig durch.

Montagehinweise

1. Nur gemäß dieser Anleitung zusammenbauen. Eine unsachgemäße Montage kann Gefahren verursachen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und schwere Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Bauen Sie das Produkt nicht zusammen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Gewichtskapazität und andere Produktfunktionen gelten nur für ein korrekt und vollständig montiertes Produkt.

Sicherheitshinweise

UM SCHWERE VERLETZUNGEN UND TOD ZU VERMEIDEN

DURCH UMKIPPEN: 1. Setzen Sie sich nicht auf das Produkt, stehen Sie nicht darauf und klettern Sie nicht darauf.

1. Dieses Produkt ist kein Spielzeug. Lassen Sie Kinder nicht damit spielen oder sich in der Nähe aufhalten.
2. Heben Sie das Produkt nicht an, wenn es beladen ist.

SICHERHEITSHINWEISE

4. Um ein Umkippen zu verhindern, drücken oder ziehen Sie nur mit dem mitgelieferten Griff. 5. Verwenden Sie das Produkt nur bestimmungsgemäß. 6. Überprüfen Sie es vor jedem Gebrauch. Verwenden Sie es nicht, wenn Teile lose oder beschädigt sind. 7. Trocknen Sie das Produkt nach dem Gebrauch vor der Lagerung, um Rostbildung an den Schrauben zu vermeiden, die die Verwendung beeinträchtigen könnte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	QYC3500-YB
Max. Brutto Trailer WT	3500 Pfund
Anhänger Ball	2"
Der Höhe des Anhängers Ba	18 / 22 Zoll
Räder	8"
Material	Stahl

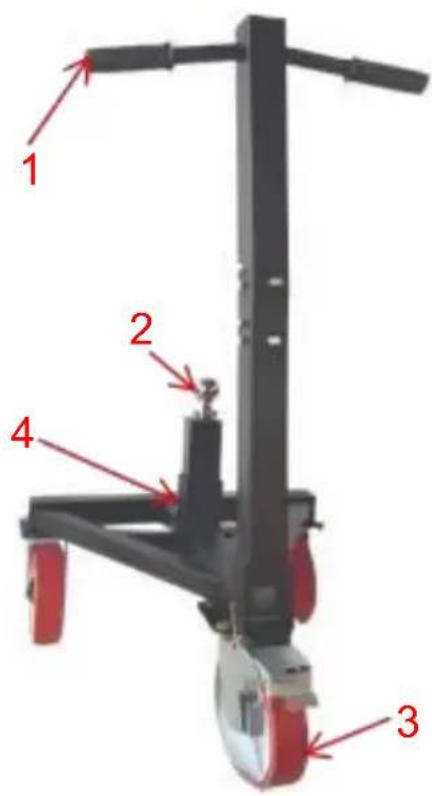

STRUKTURDIAGRAMM

1. 1. Griff 2. Anhängerkupplung 3. Rad 4. Stift

KOMPONENTEN

A × 1	B × 1	C × 1
D × 1	E × 1	F × 1
G × 2	H φ10 ×1	ICH × 4
J (M10*15)2	K × 12	M × 12
M(φ12) × 1	N (M8) × 4	O×1

MONTAGE

Benötigte Werkzeuge

Steckschlüssel

Die Bolzeneinbaurichtung ist gezeigt.

Verbinden Sie I mit N

(Höhenverstellbar) Ziehen Sie J an

Verbinden Sie sich mit

dem Griff, Gesicht

Um die

Struktur sicherer

zu machen.

Verbinden Sie M

Verbinden Sie K mit L

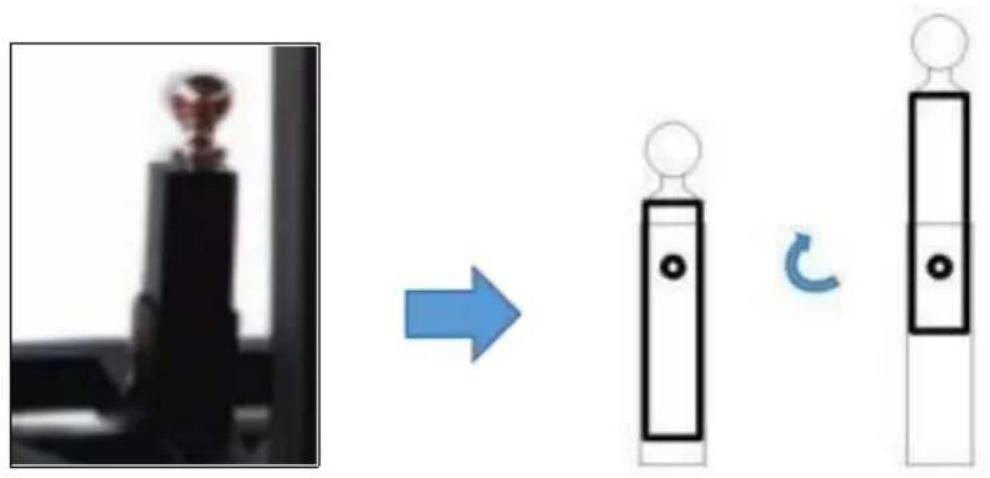

HINWEIS: Zwei Arten von Bällen. Die Höhe kann erreicht werden durch Drehen des Montageclubs.

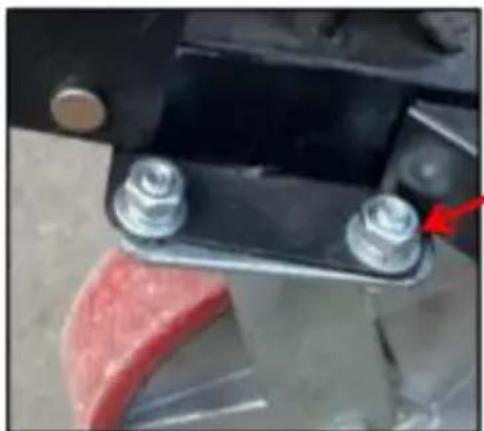

Die Schrauben an der Grifffläche festziehen, um die Struktur sicherer zu machen.

○ Nicht überlasten. ○ Nach Gebrauch trocken lagern, um Rostbildung an den Bolzen zu vermeiden, die die Verwendung beeinträchtigen könnte. ○ Schrauben regelmäßig auf Lockerung prüfen.

Hersteller: Shanghaimuxinmuyeyou xiangongsi

Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan, Shanghai

200000 CN.

Importiert von: Das tue ich nicht PTY LTD. 1 ROKEVA STREET EASTWOOD NSW

2122 Australien

Importiert in die Vereinigten Staaten: Sanven Technologie GmbH. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

EC

REP

E-KreuzStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

C/O YH Beratung Beschränkt Büro 147, Zenturio Haus, London Straße, Staines-upon-Thames, Surrey, TW18 4AX
