QYC1500 - Strumento per spostare rimorchi Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attrezzo per spostamento rimorchio manuale
Marca	Vevor
Modello	QYC1500
Capacità di carico massima	680 kg (1500 lb)
Diametro della sfera del gancio	2 pollici (50,8 mm)
Altezza della sfera del gancio	56 cm (22 pollici) o 66 cm (26 pollici) regolabile
Ruote principali	2 ruote da 38,6 cm (15,2 pollici)
Ruota girevole	1 ruota da 20,3 cm (8 pollici)
Materiale	Acciaio
Pressione massima dei pneumatici	24 PSI
Angolo del gancio regolabile	Sì
Tubo di stoccaggio	Integrato per il trasporto
Modalità d'uso	Spinta/trazione manuale
Precauzioni per l'assemblaggio	Occhiali di sicurezza e guanti consigliati
Precauzioni per l'uso	Non sovraccaricare, non sollevare a carico, non lasciare giocare i bambini
Manutenzione	Asciugare dopo l'uso, controllare il serraggio dei bulloni regolarmente
Garanzia	Certificato di garanzia elettronico disponibile su vevor.com/support
Produttore	Shanghai Muxin Muye Youxiangongsi, Shanghai, Cina
Importatore UE	E-CrossStu SARL, Francoforte, Germania
Importatore UK	Oui Consultant Limited, Staines-upon-Thames, Regno Unito

Domande frequenti - QYC1500 Vevor

Come assemblare l'attrezzo per spostamento rimorchio Vevor QYC1500?

Seguire lo schema di struttura fornito nel manuale. Utilizzare una chiave a bussola per fissare le ruote, la sfera del gancio e il manico. Assicurarsi che tutti i pezzi siano ben bloccati prima dell'uso. Gonfiare i pneumatici a una pressione non superiore a 24 PSI.

Come regolare l'altezza della sfera del gancio?

L'altezza può essere regolata su 22 o 26 pollici ruotando il supporto della sfera. Consultare il manuale per le istruzioni dettagliate. Assicurarsi che la sfera sia ben bloccata dopo la regolazione.

Qual è la capacità di carico massima del QYC1500?

La capacità di carico massima è di 1500 libbre (circa 680 kg). Non superare mai questo limite per evitare il rischio di lesioni o danni.

Posso usare questo attrezzo su terreni accidentati?

Sì, le grandi ruote da 15,2 pollici sono progettate per superare ostacoli leggeri. Tuttavia, evitare superfici molto irregolari o fangose. Per un uso sicuro, spingere o tirare solo dal manico.

Come effettuare la manutenzione dell'attrezzo per spostamento rimorchio?

Dopo l'uso, pulire e asciugare l'apparecchio per evitare la ruggine. Controllare regolarmente il serraggio dei bulloni. Se i pneumatici sono sgonfi, rigonfiarli a un massimo di 24 PSI.

Quali sono le precauzioni di sicurezza da rispettare?

Indossare occhiali di sicurezza e guanti durante l'assemblaggio. Non sedersi né salire sull'apparecchio. Non sollevare il carico. Non lasciare i bambini giocare con l'attrezzo. Ispezionare lo strumento prima di ogni utilizzo.

Posso usare questo attrezzo senza assemblare tutti i pezzi?

No, l'attrezzo deve essere completamente assemblato secondo le istruzioni per garantire la capacità di carico e la sicurezza. Un montaggio errato può causare incidenti.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio clienti Vevor tramite www.vevor.com/support. Tenere a portata di mano il numero del modello QYC1500 e la prova d'acquisto. Non utilizzare l'attrezzo finché il pezzo non è stato sostituito.

Come riporre l'attrezzo dopo l'uso?

Pulire l'attrezzo per rimuovere umidità e sporco. Riporre in un luogo asciutto al riparo dalle intemperie. Utilizzare il tubo di stoccaggio per riporre le ruote smontate se necessario.

Qual è la pressione consigliata dei pneumatici?

La pressione massima dei pneumatici è di 24 PSI. Non superare questa pressione per evitare il rischio di scoppio. Controllare la pressione prima di ogni utilizzo.

MANUALE UTENTE QYC1500 Vevor

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO MANUALE TRASLOCATORE

MANUALE UTENTE

MODELLO: QYC 1500

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

AVVERTIMENTO: Leggi e comprendi tutte le istruzioni. Il mancato rispetto di tutte le istruzioni elencate di seguito potrebbe risultare in un infortunio.

1. Controllare che il pneumatico abbia abbastanza aria prima dell'uso. Se la pressione del pneumatico non è sufficiente, si prega di gonfiare il pneumatico prima dell'uso.
2. Controllare se le parti delle viti sono allentate; se sì, stringerle. Non sovraccaricare.

ATTENZIONE: Si prega di leggere attentamente le istruzioni per un funzionamento sicuro. Precauzioni per l'assemblaggio

1. Montare solo seguendo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di peso e altre capacità del prodotto si applicano solo a un prodotto correttamente e completamente assemblato.

Precauzioni d'uso

PER PREVENIRE LESIONI GRAVI E MORTE DA RIBALTAMENTO:

1. Non sedersi, non stare in piedi o arrampicarsi su questo articolo.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare su o vicino a questo articolo.
3. Non sollevare oggetti pesanti.
4. Per evitare il ribaltamento, spingere/tirare utilizzando solo la maniglia in dotazione. 5. Utilizzare solo come previsto.
5. Ispezionare prima di ogni utilizzo. Non utilizzarlo se parti sono allentate o danneggiate. 7. Dopo l'uso, asciugare prima della conservazione per evitare l'arrugginimento dei bulloni che ne compromette l'uso.

Attenzione speciale:

La rotella girevole deve essere raddrizzata prima dell'uso; gli accessori si piegheranno se non vengono raddrizzati dopo la forza!

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	Numero di modello: QYC1500
Max. Lordo Rimorchio W	1500 libbre
Rimorchio Palla	2"
IL altezza del rimorchio pal	22 / 26 pollice
Ruote	15,2" x2 + 8"
Materiale	Acciaio

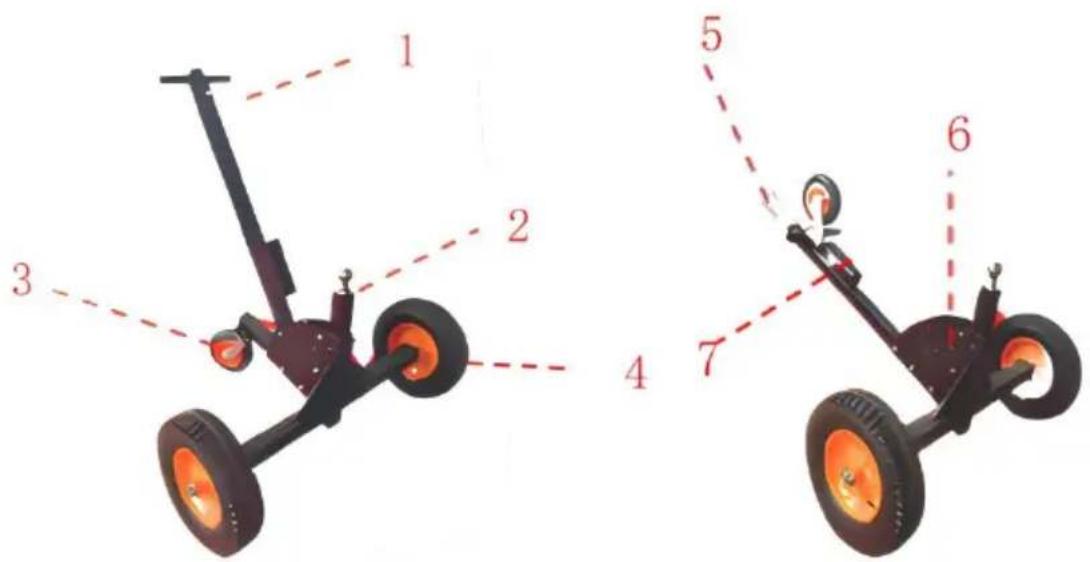

STRUTTURA DEL DIAGRAMMA

1. 1. Maniglia 2. Sfera del rimorchio 3. Ruota (8") 4. Ruota (15,2")
2. 5. Aggancio 6. Copertura della palla 7. Angolo di regolazione 8. Tubo di stoccaggio

COMPONENTI

UN × 2	B × 1	C × 1
D × 1	E × 1	F × 2
G × 1	H × 1	IO × 1
J ×14	K × 1	L(Φ20) × 4
M(M20) × 2	N(M10*20) ×	O(M10) × 14
P(M10*80) × 9	Quantità(M10*60)×1	R×1

ASSEMBLAGGIO

Utensili necessari

Chiave a bussola

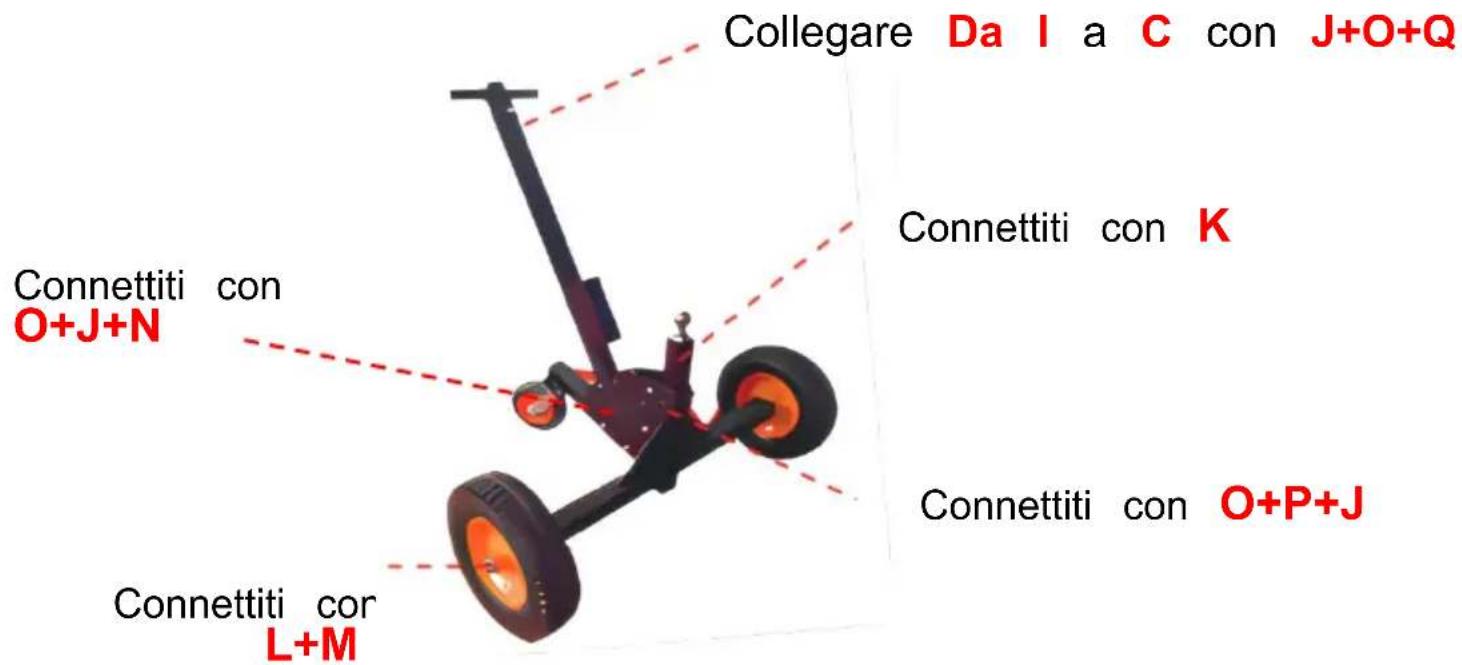

Mano Modalità di trazione Installazione

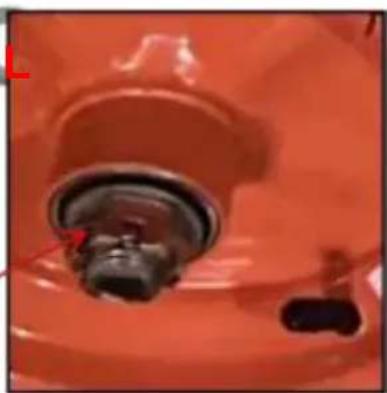

All'interno della ruota:

Fuori dalla ruota: L+M

L+M

Riconfermare che tutte le parti sono bloccate, e poi gonfiare correttamente i pneumatici. La pressione massima dei pneumatici non deve superare 24 PSI, ed è pronto a partire.

NOTA: non superare la pressione prescritta per evitare scoppi.

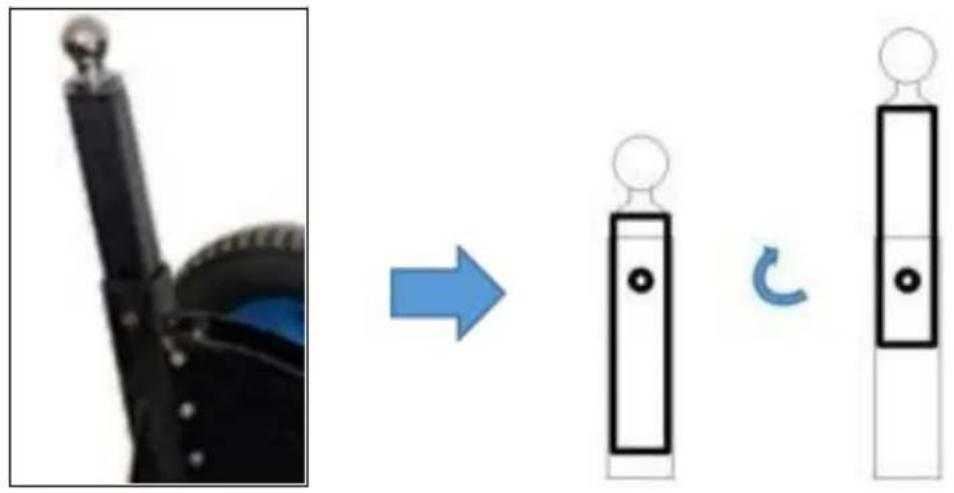

NOTA: Due tipi di altezza della palla possono essere raggiunti ruotando il montaggio del club.

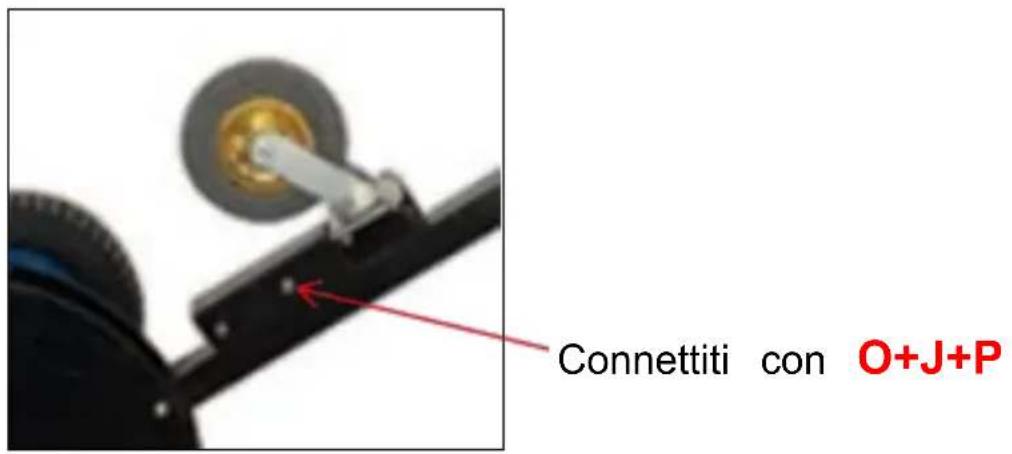

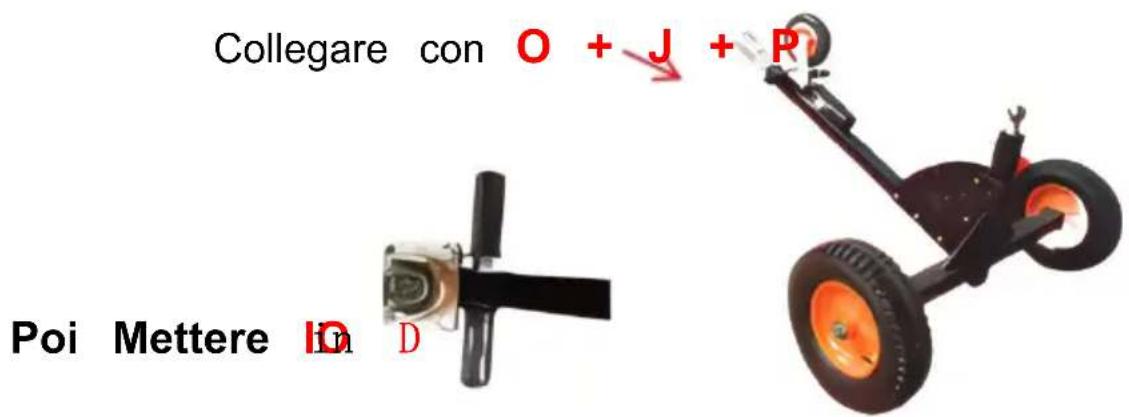

Modalità veicolo Installazione

Passo 1: Togliere la ruota e fissarla al tubo di stoccaggio.

Fase 2: Togliere la maniglia e installare la copertina della palla.

Riconfermare che tutte le parti sono bloccate, e poi gonfiare correttamente i pneumatici. La pressione massima dei pneumatici non deve superare i 24 PSI, ed è pronto a partire.

NOTA: non superare la pressione prescritta per evitare scoppi.

MANUTENZIONE

• Non sovraccaricare.
• Dopo l'uso, asciugare prima dello stoccaggio per evitare la ruggine dei bulloni che compromette l'uso.
• Controllare regolarmente i bulloni per allentamenti.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E- CrossStu Società a responsabilità limitata

Magonza Via della Terra .69, 60329 Francoforte Sede Principale.

UK

REP

YH CONSULENZA LIMITATA.

C/O YH Consulenza Limitata Ufficio 147, Centurione

Casa, Londra Strada, Staines-upon-Thames, Surrey TW18 4AX
