MODE D'EMPLOI LCWB90 Vevor
Assistance technique et certificat de garantie
électronique www.vevor.com/support
Établi portatif
MANUEL D'UTILISATION
MODÈLE : LCWB90
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.
Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®

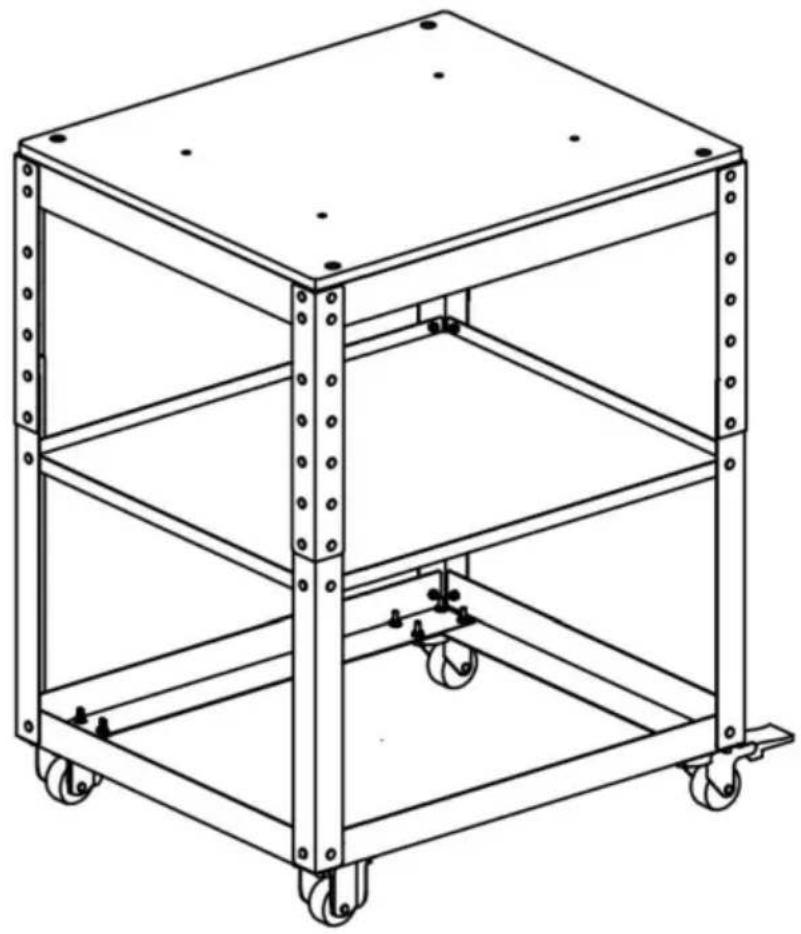

Établi portatif

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.
RÈGLES GÉNÉRALES DE SÉCURITÉ
IMPORTANT : lisez attentivement les instructions de ce manuel ainsi que les consignes générales de sécurité avant d'utiliser cet outil.

Avant d'utiliser l'outil, lisez attentivement le manuel d'instructions.
ATTENTION ! Lire attentivement les instructions et utiliser l'appareil sans suivre les instructions ci-dessous peut entraîner une déformation, un mouvement inflexible, une perte de poids ou des blessures graves.
LIEU DE TRAVAIL
1) Gardez le lieu de travail propre et lumineux. Un endroit en désordre et sombre peut provoquer des accidents.
2) N'exposez pas l'établi à la pluie ou à un environnement humide.
3) Veillez à ce que le sol soit lisse lorsque vous travaillez à l'extérieur pour éviter tout basculement et tout effondrement.
UTILISATION ET PRÉCAUTIONS D'EMPLOI DE L'ÉTABLI PORTABLE.
1) Vérifiez si les vis et les écrous sont serrés pour éviter qu'ils ne s'effondrent pendant l'utilisation.
2) Lors de la préparation du travail, vérifiez si la roue universelle est verrouillée pour éviter tout glissement pendant l'utilisation.
3) Utilisez des dispositifs de sécurité. Portez toujours des gants.
4) Entretenez l'établi portable, vérifiez l'écart d'installation des pièces mobiles, s'il est coincé, si les vis sont endommagées et d'autres conditions affectant le fonctionnement de l'établi portable, telles que les dommages, l'établi portable doit être réparé avant utilisation, de nombreux accidents causés par un mauvais entretien.
ENTRETIEN
1) Envoyez votre établi portable à un personnel de maintenance professionnel, vous devez utiliser les mêmes pièces de rechange pour le remplacement, cela garantira la sécurité d'utilisation après l'entretien. Finances.
PARAMÈTRE DU PRODUIT
| Modèle | LCWB90 | |
| Longueur | 700 | mm |
| Largeur | 600 | mm |
| Hauteur réglable maximale | 900 | mm |
| Hauteur réglable moyenne | 850 | mm |
| Hauteur minimale réglable | 800 | mm |
| Limite de charge | 100 livres | |
| GW | 25.4 | kg |
| Nord-Ouest | 21,9 | kg |

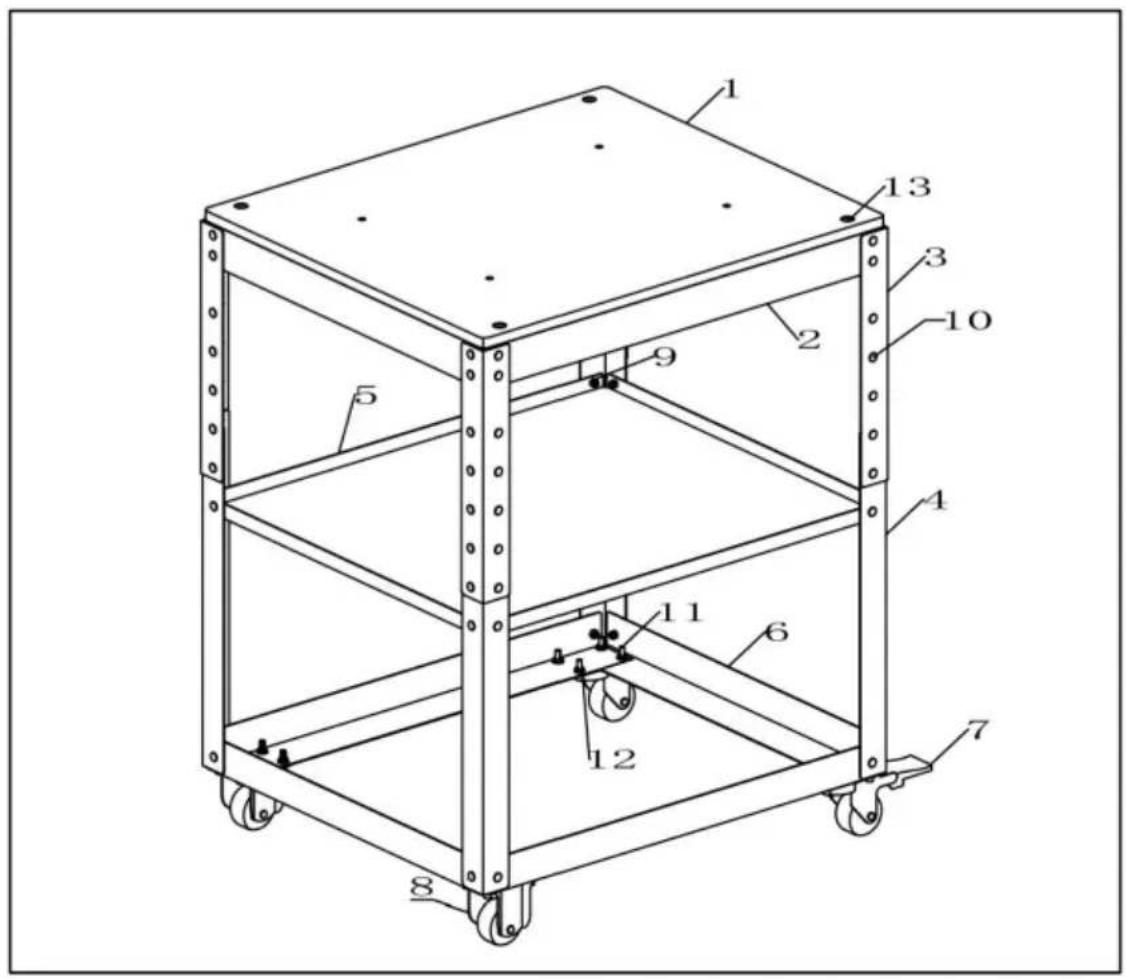

STRUCTURE ET NOM DE LA PIÈCE

1: Plateforme
2: Panneau
3 : Colonne WB90
4 : Colonne WB90
5 : Cloison
6 : Cloison de la tonnelle
7 : Roue universelle
8 : Roue directionnelle
9 : Écrou à embase M6
10 : Vis de chariot M6
11 : Vis à six pans creux M8
12 : Écrous à embase M8
13 : Douille hexagonale M8
Vis à tête fraisée
ÉTAPES D'ASSEMBLAGE
ÉTAPE.
1 Fixez 7 (roue universelle) et 8 (roue universelle) à 6 (diviseur inférieur) avec 11 (vis à six pans creux M8) et 12 (écrou à bride M8). 2. L'outil est destiné à un usage domestique et professionnel ÉTAPE. 2 Utilisez 10 (vis de carrosserie
M6) et 9 (écrous à bride M6) pour fixer 4 (colonne WB90 2) dans 6 (cloison inférieure) tout autour.
ÉTAPE.
3 Fixez 5 (cloison) dans 4 (colonne WB90 2) avec 10 (vis de carrosserie M6) et 9 (écrous à bride M6).
ÉTAPE 4
Fixez 3 (WB90 Post 1) sur les deux trous restants de 4 (WB90 Post 2) avec 10 (vis de carrosserie M6) et 9 (écrous à bride M6). ÉTAPE 5
Fixez le 2 (panneau) dans le 3 (colonne 1 WB90). Placez le 10 (vis de carrosserie M6) et le 9 (écrou à bride M6) dans les deux trous supérieurs du 3 (colonne 1 WB90) et serrez. ÉTAPE 6
Placez 1 (banc) sur 2 (panneau), placez 13 (vis à tête fraisée hexagonale M8) dans les quatre trous 1 (banc) pour serrer, fixez-le.
RÉGLER LA HAUTEUR

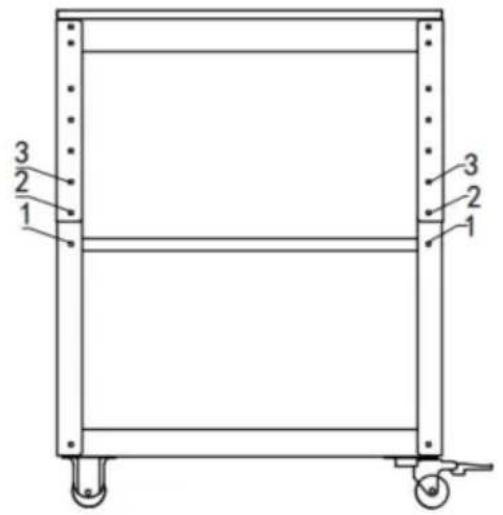

1) La hauteur maximale est de 900 mm. Comme indiqué sur la figure : alignez d'abord les positions des trous 1.2.3 de la figure 3 (WB90 colonne 1) et 4 (WB90 colonne 2), puis insérez 10 (vis de carrosserie M6) et 9 (écrous à bride M6) dans le trou 1.2.3 et serrez-les.


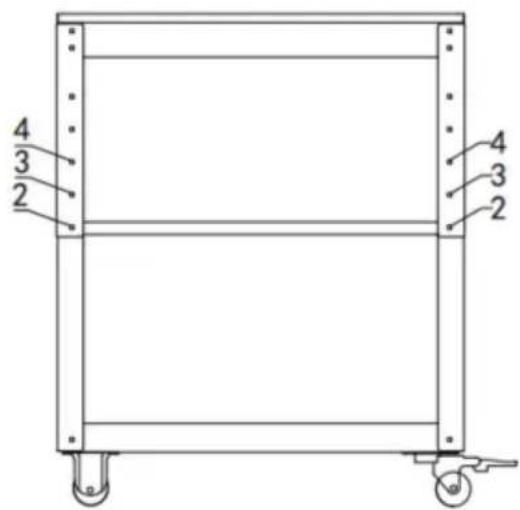

102) Hauteur moyenne 850 mm comme indiqué sur la figure 1 : Alignez d'abord le trou 3 (colonne 1 WB90) et le trou 4 (colonne 2 WB90) 2.3.4 un par un, puis insérez 10 (vis de carrosserie M6) et 9 (écrous à bride M6) dans le trou 2.3.4 et serrez-le.


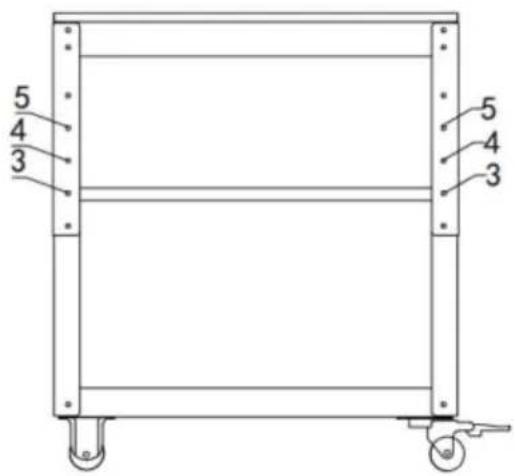

103) Hauteur minimale de 800 comme indiqué sur la Figure 3. Tout d'abord, alignez les trous 3 (colonne 1 WB90) et 4 (colonne 2 WB90) 3.4.5 un par un, puis insérez 10 (vis de carrosserie M6) et 9 (écrous à bride M6) dans le trou 3.4.5 et serrez-les

