INSTRUKCJA OBSŁUGI LCWB90 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Przenośny stół warsztatowy

INSTRUKCJA OBSŁUGI

MODEL: LCWB90

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

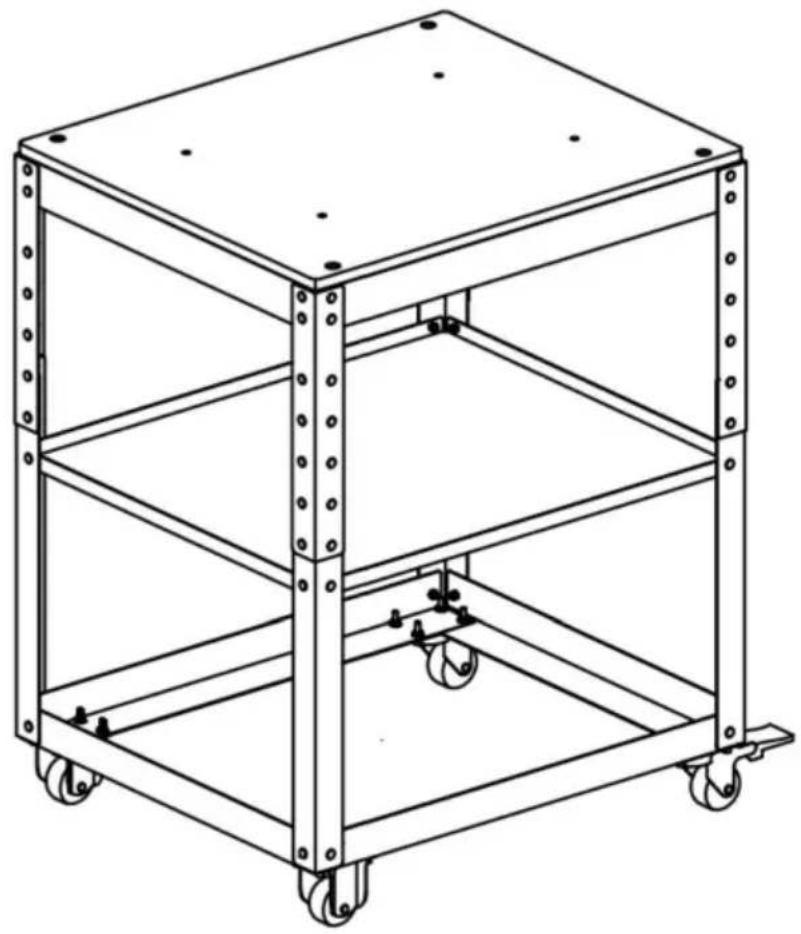

Przenośny stół warsztatowy

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE: przed użyciem narzędzia należy uważnie przeczytać instrukcje zawarte w niniejszej instrukcji, a także ogólne wskazówki dotyczące bezpieczeństwa.

Przed użyciem narzędzia należy uważnie przeczytać instrukcję obsługi.

OSTRZEŻENIE! Przeczytaj instrukcję i używaj lub eksploatuj bez przestrzegania poniższych instrukcji, co spowoduje odkształcenie, nieelastyczny ruch, utratę ciężaru łożyska lub poważne obrażenia.

MIEJSCE PRACY

1) Utrzymuj miejsce pracy w czystości i jasności. Nieporządek i ciemność mogą być przyczyną wypadków.
2) Nie wystawiaj stołu warsztatowego na działanie deszczu lub wilgoci.
3) Podczas pracy na zewnątrz należy zwrócić uwagę na to, czy podłoże jest równe, aby zapobiec przechylaniu się i zapadaniu.

UŻYTKOWANIE PRZENOŚNEGO STOŁU WARSZTATOWEGO I ŚRODKI OSTROŻNOŚCI.

1) Sprawdź, czy śruby i nakrętki są dokręcone, aby zapobiec zapadnięciu się podczas użytkowania.
2) Przygotowując się do pracy należy sprawdzić, czy koło uniwersalne jest zablokowane, aby zapobiec jego przesuwaniu się w trakcie użytkowania.
3) Używaj urządzeń zabezpieczających. Zawsze zakładaj rękawice.
4) Konserwuj przenośny stół warsztatowy, sprawdzaj odchylenia montażowe ruchomych części, czy nie są zablokowane, czy śruby nie są uszkodzone i czy inne warunki wpływające na działanie przenośnego stołu warsztatowego, takie jak uszkodzenia, przenośny stół warsztatowy musi zostać naprawiony przed użyciem, wiele wypadków jest spowodowanych przez złą konserwację.

KONSERWACJA

1) Oddaj swój przenośny stół warsztatowy do profesjonalnego personelu konserwacyjnego, który musi używać tych samych części zamiennych do wymiany, co zapewni bezpieczeństwo użytkowania po konserwacji. nansowanie.

PARAMETR PRODUKTU

Model	LCWB90
Długość	700	mm
Szerokość	600	mm
Maksymalna regulowana wysokość	900	mm
Średnia regulowana wysokość	850	mm
Minimalna regulowana wysokość	800	mm
Limit obciążenia	100 funty
GW	25.4	kg
Petrywny Zachied	21.9	kg

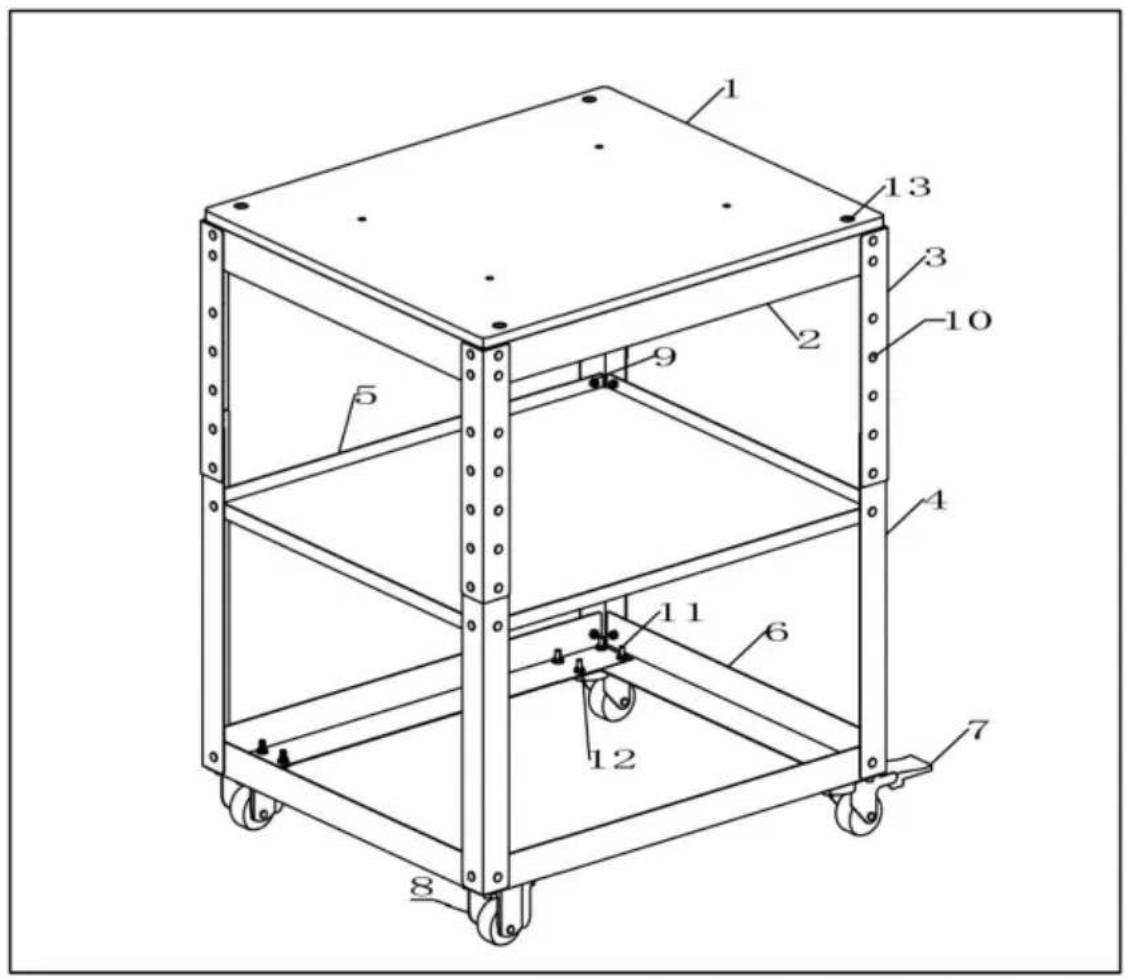

STRUKTURA I NAZWA CZĘŚCI

1: Platform
2: Panel
3: Kolumna WB90
4: Kolumna WB90
5: Grodź
6: Grodź Bower
7: Koło uniwersalne
8: Koło kierunkowe
9: Nakrętka kołnierzowa M6

10: Śruby transportowe M6
11: Śruby imbusowe M8
12: Nakrętki kołnierzowe M8
13: Gniazdo sześciokątne M8 Śruby z łbem stożkowym

KROKI MONTAŻU

KROK 1.

Przymocuj 7 (koło uniwersalne) i 8 (koło uniwersalne) do 6 (dolna przegroda) za pomocą 11 (śruby imbusowe M8) i 12 (nakrętka kołnierzowa M8). 2. Narzędzie jest przeznaczone do użytku domowego i

profesjonalnego. KROK 2. Użyj 10 (śruby jezdne M6) i 9 (nakrętki kołnierzowe M6), aby przymocować 4 (kolumnę WB90 2) do 6 (dolna przegroda) dookoła.

KROK 3.

Zamocuj 5 (przegrodę) do 4 (kolumna WB90 2) za pomocą 10 (śrub jezdnych M6) i 9 (nakrętek kołnierzowych M6).

KROK 4

Zamocuj 3 (słupek WB90 1) na pozostałych dwóch otworach 4 (słupek WB90 2) za pomocą 10 (śrub ślizgowych M6) i 9 (nakrętek kołnierzowych M6).

KROK 5

Zamontuj 2 (panel) w 3 (kolumna WB90 1). Umieść 10 (śruba jezdna M6) i 9 (nakrętka kołnierzowa M6) w dwóch górnych otworach 3 (kolumna WB90 1) i dokręć.

KROK 6

Położ 1 (stół) na 2 (panelu), włóż 13 (śruby z łbem stożkowym sześciokątnym M8) do czterech otworów 1 (stół), dokręć i zamocuj.

DOSTOSUJ WYSOKOŚĆ

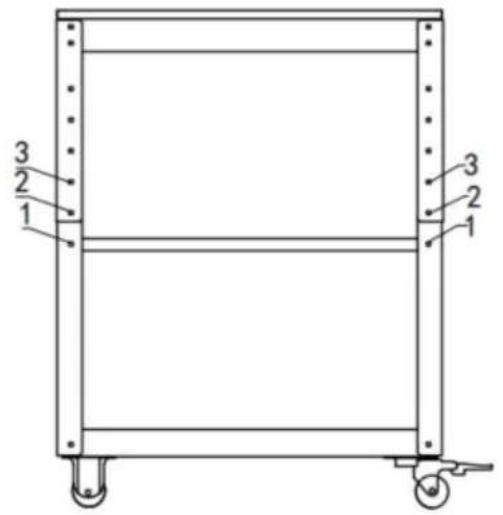

1) Maksymalna wysokość wynosi 900 mm. Jak pokazano na rysunku: Najpierw wyrównaj pozycje otworów w 1.2.3 rysunku 3 (kolumna 1 WB90) i 4 (kolumna 2 WB90), a następnie włóż 10 (śruby jezdne M6) i 9 (nakrętki kołnierzowe M6) do otworu 1.2.3 i dokręć je.

3 2 1 3 2 1

9

10

2) Średnia wysokość 850 mm, jak pokazano na rysunku 1: Najpierw wyrównaj otwór 3 (kolumna 1 WB90) i otwór 4 (kolumna 2 WB90) 2.3.4 jeden po drugim, następnie włóż 10 (śruby jezdne M6) i 9 (nakrętki kołnierzowe M6) do otworu 2.3.4 i dokręć je.

4 3 2 4 3 2

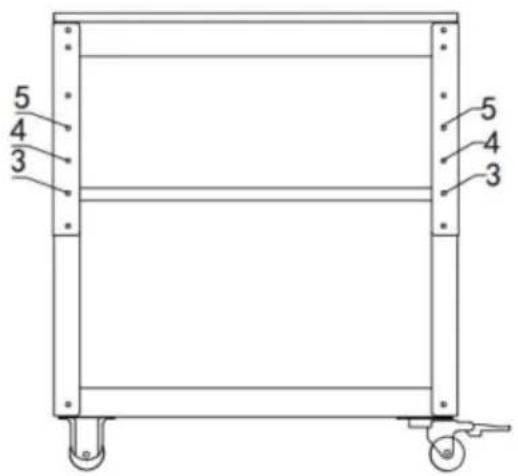

3) Minimalna wysokość 800, jak pokazano na rysunku 3. Najpierw wyrównaj otwory 3 (kolumna 1 WB90) i 4 (kolumna 2 WB90) 3.4.5 jeden po drugim, następnie włóż 10 (śruby jezdne M6) i 9 (nakrętki kołnierzowe M6) do otworu 3.4.5 i dokręć je.

5 4 3 5 4 3
