Producttype	Draagbare werkbank
Merk	Vevor
Model	LCWB90
Afmetingen werkblad	700 x 600 mm
Verstelbare hoogte	800 mm - 900 mm (3 standen)
Netto gewicht	21,9 kg
Bruto gewicht	25,4 kg
Maximale belasting	45 kg (100 lb)
Hoofdmateriaal	Staal
Wielen	2 zwenkwielen + 2 vastzittende wielen
Hoofdfunctie	Draagbare werkondersteuning voor werkplaats of bouwplaats
Hoogteverstelling	Door uitlijnen van gaten en bevestiging met M6-schroeven
Montage vereist	Ja, bevestigingsmateriaal meegeleverd (M6, M8)
Veiligheid	Controleer vastheid van schroeven voor gebruik; vergrendel wielen; draag handschoenen
Onderhoud	Regelmatig reinigen; reparaties overlaten aan professional
Reserveonderdelen	Schroeven, moeren, wielen, kolommen (op aanvraag beschikbaar)
Repareerbaarheid	Repareerbaar door professional met originele onderdelen
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Gebruik	Huishoudelijk en professioneel
Inbegrepen accessoires	Werkblad, paneel, kolommen, schotten, wielen, bevestigingsmateriaal

Veelgestelde vragen - LCWB90 Vevor

Wat is de maximale belasting van de werkbank LCWB90?

De maximale belasting is 45 kg (100 lb). Overschrijd deze limiet niet om kantel- of vervormingsrisico te voorkomen.

Hoe stel ik de hoogte van de werkbank in?

Draai de M6-schroeven op de gewenste posities aan de kolommen los, lijn de gaten uit (hoogten: 800, 850 of 900 mm), en draai ze weer stevig vast. Raadpleeg het schema in de handleiding.

Welk gereedschap is nodig voor montage?

Een set inbussleutels (voor M8-schroeven) en een verstelbare sleutel of dop worden aanbevolen. De meeste schroeven zijn bij het bevestigingsmateriaal inbegrepen.

Is de werkbank stabiel op oneffen ondergrond?

Het wordt aangeraden op een vlakke en gladde ondergrond te werken. De wielen moeten worden geblokkeerd. Bij oneffen ondergrond kan de werkbank kantelen.

Kan ik de werkbank buitenshuis gebruiken?

Ja, maar vermijd blootstelling aan regen of vocht. Berg hem na gebruik beschut tegen weersinvloeden op.

Hoe onderhoud ik de werkbank?

Reinig hem regelmatig met een droge doek. Controleer de vastheid van schroeven en moeren. Bij schade de reparatie overlaten aan een professional met originele onderdelen.

Zijn de wielen inbegrepen?

Ja, de werkbank wordt geleverd met 2 zwenkwielen en 2 vastzittende wielen. Ze worden bevestigd met M8-schroeven.

Wat is de garantie op deze werkbank?

Vevor biedt een elektronisch garantiecertificaat. Voor meer informatie gaat u naar www.vevor.com/support.

Kan ik reserveonderdelen kopen?

Ja, onderdelen zoals kolommen, schroeven en wielen zijn beschikbaar. Neem contact op met de Vevor-support via de website.

Is het werkblad antislip?

Het oppervlak is glad staal. Om de grip te verbeteren kunt u een antislipmat of lijmklem plaatsen.

GEBRUIKSAANWIJZING LCWB90 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

Draagbare werkbank

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

ALGEMENE VEILIGHEIDSREGELS

BELANGRIJK: lees de instructies in deze handleiding en de algemene veiligheidsinstructies zorgvuldig door voordat u dit gereedschap gebruikt.

Lees de gebruiksaanwijzing zorgvuldig door voordat u het gereedschap gebruikt.

WAARSCHUWING! Lees de instructies en gebruik of bedien het apparaat niet op de hieronder vermelde wijze. Dit kan resulteren in vervorming, onbuigzame bewegingen, verlies van draaggewicht of ernstig letsel.

WERKPLEK

1) Houd de werkplek schoon en licht. Een rommelige en donkere plek kan ongelukken veroorzaken. 2) Stel de werkbank niet bloot aan regen of een natte omgeving. 3) Let bij werkzaamheden buitenshuis op een vlakke ondergrond om kantelen en inzakken te voorkomen.

GEBRUIK EN VOORZORGSMAATREGELEN VAN DE DRAAGBARE WERKBANK.

1) Controleer of de schroeven en moeren goed vastzitten om te voorkomen dat het apparaat tijdens gebruik in elkaar zakt. 2) Controleer bij het voorbereiden van de werkzaamheden of het universele wiel is vergrendeld om te voorkomen dat het tijdens het gebruik gaat schuiven. 3) Gebruik veiligheidsvoorzieningen. Draag altijd handschoenen. 4) Onderhoud de mobiele werkbank, controleer de installatieafwijking van de bewegende delen, of deze vastzit, of er sprake is van schade aan schroeven en andere omstandigheden die de werking van de mobiele werkbank beïnvloeden, zoals schade. De mobiele werkbank moet voor gebruik worden gerepareerd, veel ongelukken worden veroorzaakt door slecht onderhoud.

ONDERHOUD

1) Stuur uw draagbare werkbank naar professioneel onderhoudspersoneel. Gebruik dezelfde reserveonderdelen voor vervanging. Dit garandeert de veiligheid van het gebruik na onderhoud.

PRODUCTPARAMETER

Model	LCWB90
Lengte	700	mm
Breedte	600	mm
Maximale verstelbare hoogte	900	mm
Gemiddelde verstelbare hoogte	850	mm
Minimale verstelbare hoogte	800	mm
Belastinglimiet	100 pond
GW	25.4	kg
NW	21.9	kg

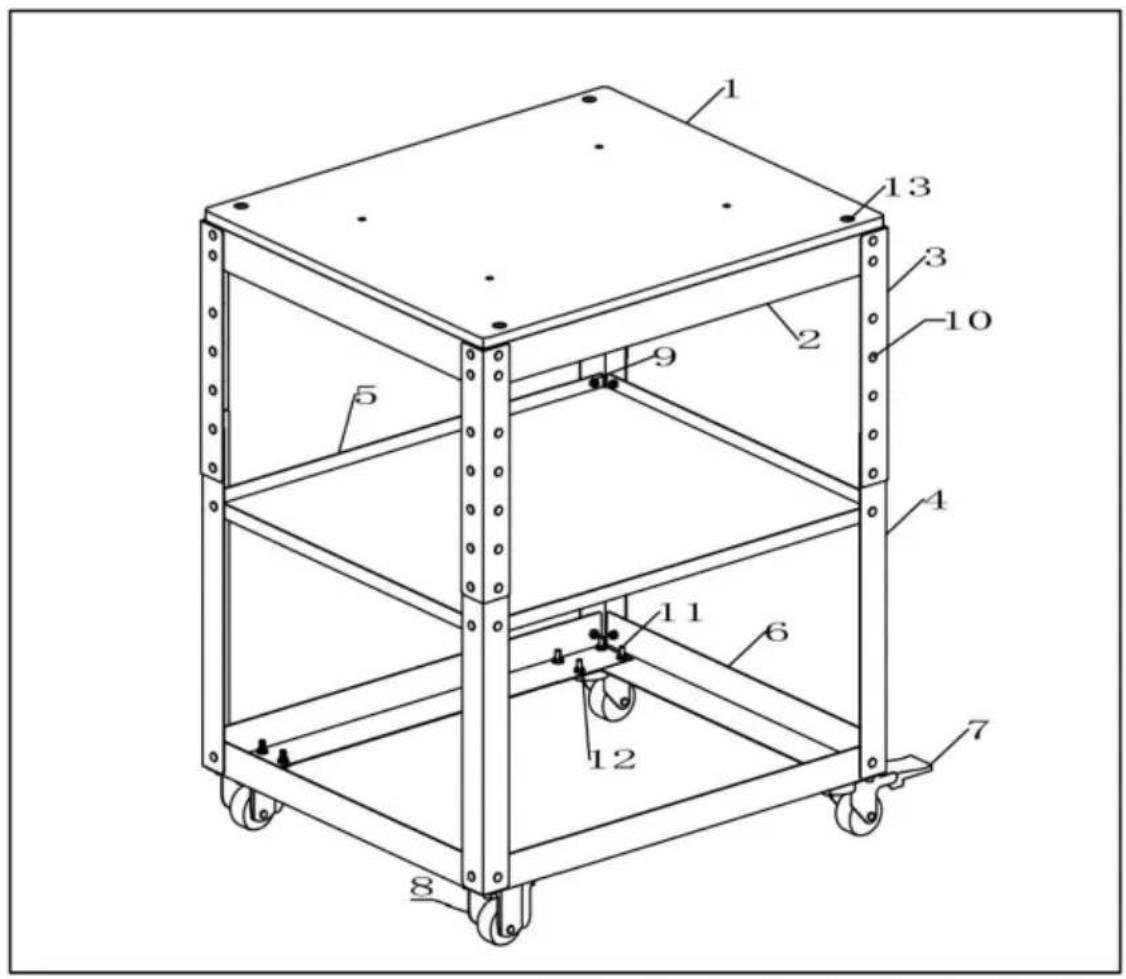

STRUCTUUR EN ONDERDEELNAAM

Naam van de onderdelen:

1: Perron 2: Paneel 3: WB90-kolom 4: WB90-kolom 5: Schot 6: Prieel schot 7: Universeel wiel 8: Richtingswiel 9: M6 flensmoer

10: M6 wagenschroeven 11: M8 inbusschroeven 12: M8 flensmoeren 13: M8 zeskantdop Verzonken kopschroeven

MONTAGE STAPPEN

STAP.

1 Bevestig 7 (universeel wiel) en 8 (universeel wiel) aan 6 (onderste verdeler) met 11 (M8 inbusbouten) en 12 (M8 flensmoer). 2. Het gereedschap is bedoeld voor huishoudelijk en professioneel gebruik.

STAP. 2 Gebruik 10 (M6 wagenschroeven) en 9 (M6 flensmoeren) om 4 (WB90 kolom 2) vast te maken in 6 (onderste scheidingswand) rondom.

STAP.

3 Bevestig 5 (scheidingswand) in 4 (WB90 kolom 2) met 10 (M6-wagenschroeven) en 9 (M6-flensmoeren).

STAP. 4

Bevestig 3 (WB90 paal 1) op de resterende twee gaten van 4 (WB90 paal 2) met 10 (M6-rijgschroeven) en 9 (M6-flensmoeren).

STAP 5

Bevestig 2 (paneel) in 3 (WB90 kolom 1). Plaats 10 (M6 wagenschroef) en 9 (M6 flensmoer) in de bovenste twee gaten van 3 (WB90 kolom 1) en draai vast.

STAP 6

Plaats 1 (bank) op 2 (paneel), plaats 13 (M8 zeskantschroef met verzonken kop) in 1 (bank) vier gaten om vast te draaien, maak het vast.

Pas de hoogte aan

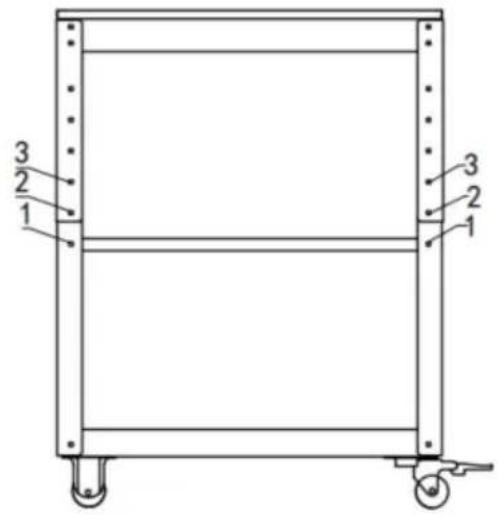

1) De maximale hoogte is 900 mm. Zoals weergegeven in de afbeelding: Lijn eerst de gatenposities in 1.2.3 van Afbeelding 3 (WB90 kolom 1) en 4 (WB90 kolom 2) uit, plaats vervolgens 10 (M6 wagenschroeven) en 9 (M6 flensmoeren) in het gat 1.2.3 en draai ze vast.

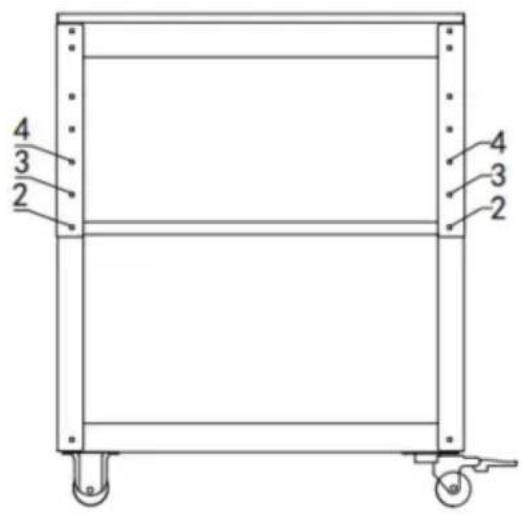

2) Gemiddelde hoogte 850 mm zoals weergegeven in Afbeelding 1: Lijn eerst gat 3 (WB90 kolom 1) en gat 4 (WB90 kolom 2) 2.3.4 één voor één uit, plaats vervolgens 10 (M6-wagenschroeven) en 9 (M6-flensmoeren) in gat 2.3.4 en draai deze vast.

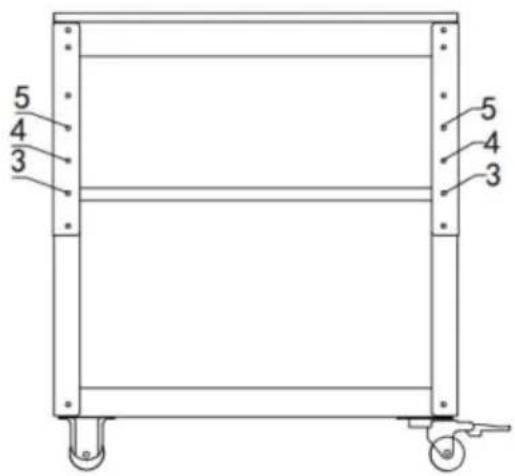

3) Minimale hoogte van 800 zoals weergegeven in Figuur 3. Lijn eerst gaten 3 (WB90 kolom 1) en 4 (WB90 kolom 2) 3.4.5 één voor één uit, plaats vervolgens 10 (M6 wagenschroeven) en 9 (M6 flensmoeren) in gat 3.4.5 en draai ze vast
