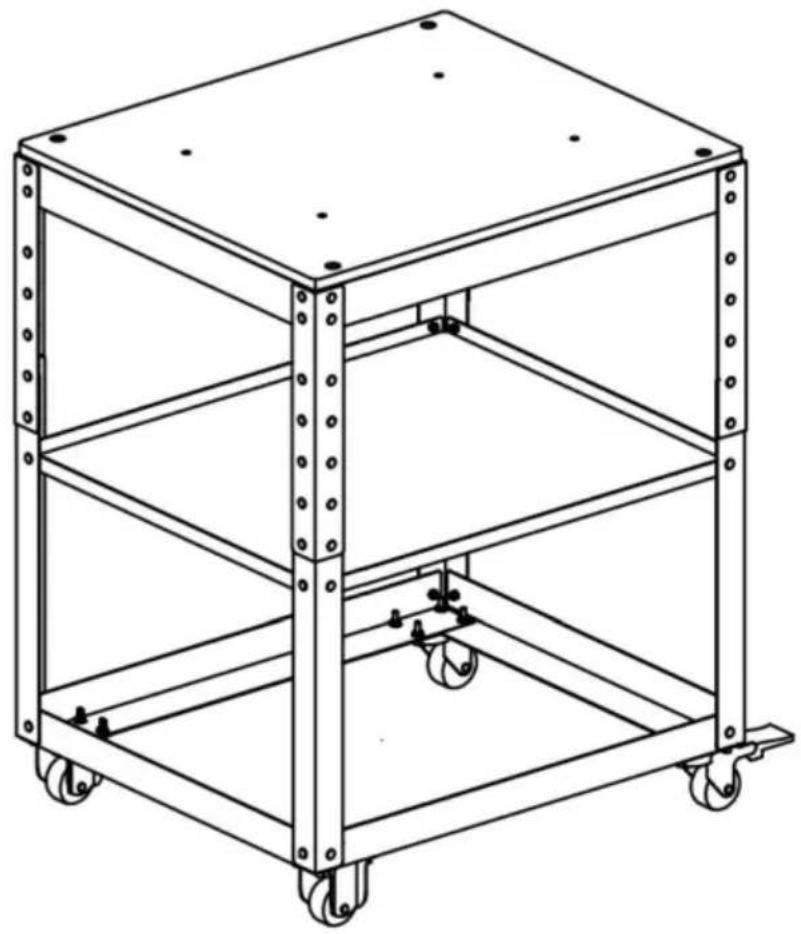

Tragbare Werkbank

!Brauchen Sie Hilfe? Kontaktieren Sie

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die genaue Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ALLGEMEINE SICHERHEITSREGELN

WICHTIG: Lesen Sie die Anweisungen in diesem Handbuch sowie die allgemeinen Sicherheitshinweise sorgfältig durch, bevor Sie dieses Werkzeug verwenden.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Werkzeug verwenden.

WARNUNG! Lesen Sie die Anweisungen. Eine Verwendung oder Bedienung ohne Befolgung der unten aufgeführten Anweisungen kann zu Deformationen, Bewegungseinschränkungen, Verlust der Traglast oder schweren Verletzungen führen.

ARBEITSPLATZ

1) Halten Sie den Arbeitsplatz sauber und hell. Ein unordentlicher und dunkler Ort kann zu Unfällen führen.
2) Setzen Sie die Werkbank nicht Regen oder nasser Umgebung aus.
3) Achten Sie bei Arbeiten im Freien auf eine Ebenheit des Untergrundes, um ein Umkippen oder Einstürzen zu verhindern.

VERWENDUNG UND VORSICHTSMASSNAHMEN FÜR TRAGBARE WERKBANKEN.

1) Überprüfen Sie, ob die Schrauben und Muttern festgezogen sind, um ein Zusammenfallen während des Gebrauchs zu verhindern.
2) Prüfen Sie bei der Arbeitsvorbereitung, ob das Universalrad blockiert ist, um ein Abrutschen während des Gebrauchs zu verhindern.
3) Verwenden Sie Schutzvorrichtungen. Tragen Sie immer Handschuhe.
4) Warten Sie die tragbare Werkbank. Überprüfen Sie die Installationsabweichungen der beweglichen Teile und ob diese feststecken, ob Schrauben beschädigt sind oder andere Bedingungen vorliegen, die den Betrieb der tragbaren Werkbank beeinträchtigen, wie z. B. Beschädigungen. Die tragbare Werkbank muss vor der Verwendung repariert werden. Viele Unfälle werden durch mangelhafte Wartung verursacht.

WARTUNG

1) Schicken Sie Ihre tragbare Werkbank an professionelles Wartungspersonal. Verwenden Sie beim Austausch unbedingt dieselben Ersatzteile. Dadurch wird die Nutzungssicherheit nach der Wartung gewährleistet. nanz.

PRODUKTPARAMETER

Modell	LCWB90
Länge	700	mm
Breite	600	mm
Maximal einstellbare Höhe	900	mm
Mittelgroße, einstellbare Höhe	850	mm
Minimale einstellbare Höhe	800	mm
Belastungsgrenze	100	Pfund
GW	25.4	kg
NW	21.9	kg

AUFBAU UND TEILNAME

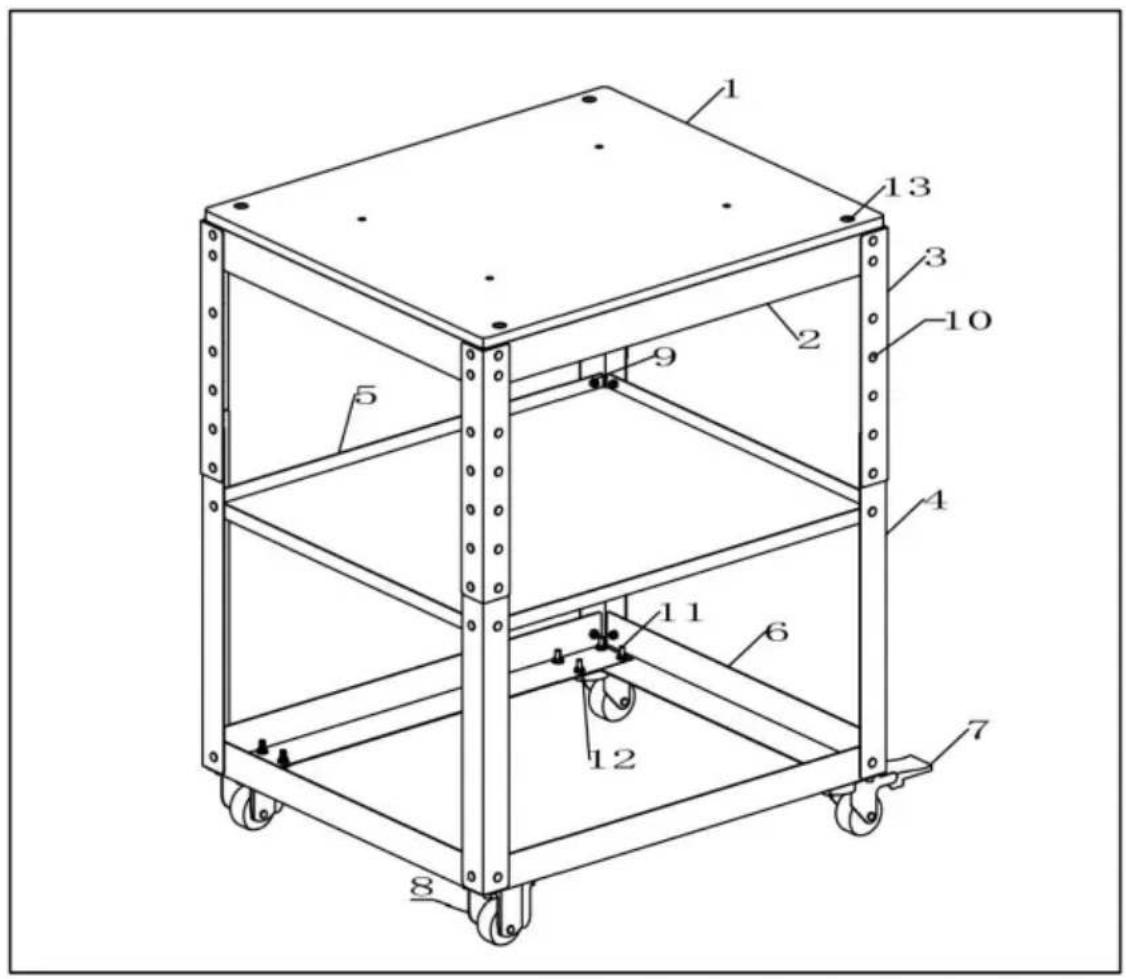

1: Plattform
2: Bedienfeld
3: WB90-Säule
4: WB90-Säule
5: Schott
6: Bower-Schott
7: Universalrad
8: Richtungsrad
9: M6 Flanschmutter

10: M6 Schlossschrauben
11: M8 Innensechskantschrauben
12: M8 Flanschmuttern
13: M8 Innensechskant Senkkopfschrauben

MONTAGE-SCHRITTE

SCHRITT.

1 Befestigen Sie 7 (Universalrad) und 8 (Universalrad) mit 11 (M8 Innensechskantschrauben) und 12 (M8 Flanschmutter) an 6 (untere Trennwand). 2. Das Werkzeug ist für den Hausgebrauch und den professionellen.

Einsatz

vorgesehen. SCHRITT. 2 Verwenden Sie 10 (M6 Schlossschrauben) und 9 (M6 Flanschmuttern), um 4 (WB90-Säule 2) rundherum in 6 (untere Trennwand) zu befestigen.

SCHRITT.

3 Befestigen Sie 5 (Trennwand) in 4 (WB90-Säule 2) mit 10 (M6-Schlossschrauben) und 9 (M6-Flanschmuttern).

SCHRITT 4

Befestigen Sie 3 (WB90-Pfosten 1) an den verbleibenden zwei Löchern von 4 (WB90-Pfosten 2) mit 10 (M6-Schlossschrauben) und 9 (M6-Flanschmuttern).

SCHRITT 5

Befestigen Sie 2 (Platte) in 3 (WB90-Säule 1). Setzen Sie 10 (M6-Schlossschraube) und 9 (M6-Flanschmutter) in die oberen beiden Löcher von 3 (WB90-Säule 1) und ziehen Sie sie fest.

SCHRITT 6

Legen Sie 1 (Bank) auf 2 (Platte), stecken Sie 13 (M8 Sechskant-Senkkopfschraube) in 1 (Bank) vier Löcher, um sie festzuziehen und zu fixieren.

HÖHE EINSTELLEN

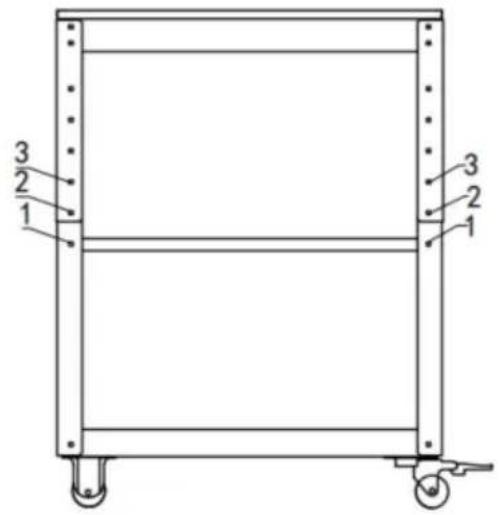

1) Die maximale Höhe beträgt 900 mm. Wie in der Abbildung gezeigt: Richten Sie zuerst die Lochpositionen in 1.2.3 von Abbildung 3 (WB90-Spalte 1) und 4 (WB90-Spalte 2) aus, stecken Sie dann 10 (M6-Schlossschrauben) und 9 (M6-Flanschmuttern) in das Loch 1.2.3 und ziehen Sie sie fest

3 2 1 3 2 1

9

10

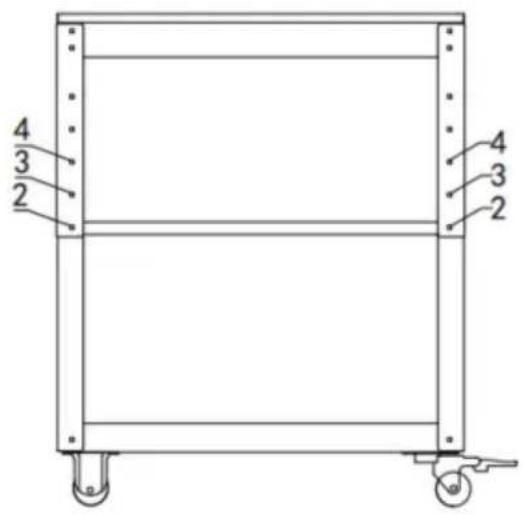

2) Mittlere Höhe 850 mm, wie in Abbildung 1 gezeigt: Richten Sie zuerst Loch 3 (WB90-Säule 1) und Loch 4 (WB90-Säule 2) 2.3.4 nacheinander aus, stecken Sie dann 10 (M6-Schlossschrauben) und 9 (M6-Flanschmuttern) in Loch 2.3.4 und ziehen Sie sie fest.

4 3 2 4 3 2

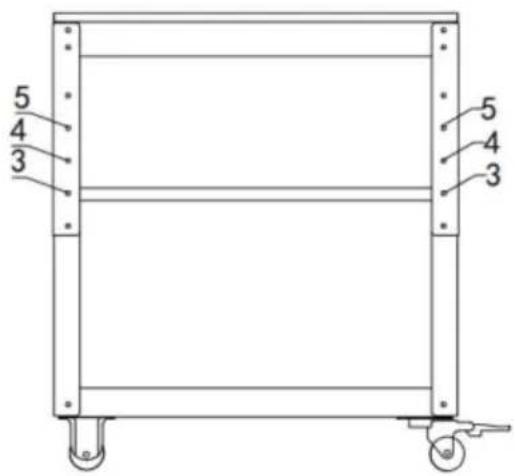

3) Mindesthöhe von 800, wie in Abbildung 3 gezeigt. Richten Sie zunächst die Löcher 3 (WB90-Spalte
1) und 4 (WB90-Spalte 2) 3.4.5 nacheinander aus, stecken Sie dann 10 (M6-Schlossschrauben) und
9 (M6-Flanschmuttern) in Loch 3.4.5 und ziehen Sie sie fest

5 4 3 5 4 3
