MANUALE UTENTE LCWB90 Vevor

Supporto tecnico e certificato di garanzia

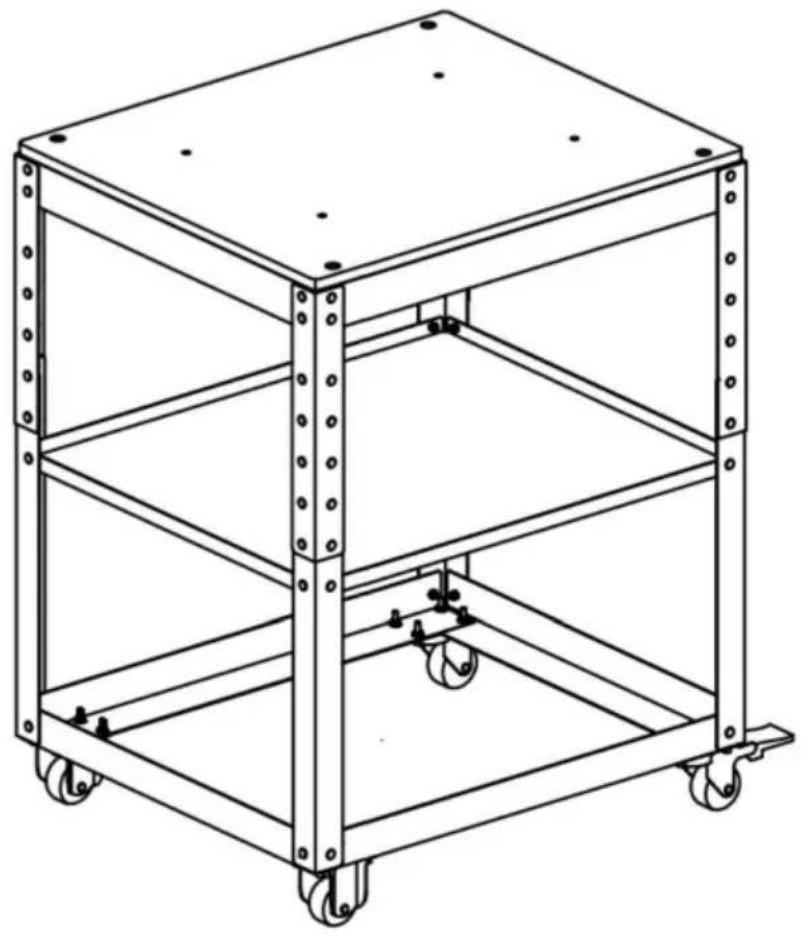

Banco da lavoro portatile

MANUALE D'USO

MODELLO: LCWB90

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

Banco da lavoro portatile

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

NORME GENERALI DI SICUREZZA

IMPORTANTE: leggere attentamente le istruzioni contenute nel presente manuale nonché le istruzioni generali di sicurezza prima di utilizzare questo utensile.

Prima di utilizzare l'utensile, leggere attentamente il libretto di istruzioni.

ATTENZIONE! Leggere le istruzioni e utilizzare o far funzionare il prodotto senza seguire le istruzioni elencate di seguito può causare deformazioni, movimenti rigidi, perdita di peso o gravi lesioni.

LUOGO DI LAVORO

1) Mantieni il posto di lavoro pulito e luminoso. Un posto disordinato e buio può causare incidenti.
2) Non esporre il banco da lavoro alla pioggia o ad ambienti umidi.
3) Quando si lavora all'aperto, verificare che il terreno sia liscio per evitare inclinazioni e crolli.

USO E PRECAUZIONI PER IL BANCO DA LAVORO PORTATILE.

1) Controllare che viti e dadi siano ben serrati per evitare cedimenti durante l'uso.
2) Durante la preparazione al lavoro, controllare che la ruota universale sia bloccata per evitare che scivoli durante l'uso.
3) Utilizzare dispositivi di sicurezza. Indossare sempre i guanti.
4) Eseguire la manutenzione del banco da lavoro portatile, controllare la deviazione di installazione delle parti mobili, se sono bloccate, se le viti sono danneggiate e altre condizioni che influenzano il funzionamento del banco da lavoro portatile, come danni, il banco da lavoro portatile deve essere riparato prima dell'uso, molti incidenti sono causati da una scarsa manutenzione.

MANUTENZIONE

1) Inviare il banco da lavoro portatile al personale di manutenzione professionale, è necessario utilizzare gli stessi pezzi di ricambio per la sostituzione, questo garantirà la sicurezza dell'uso dopo la manutenzione. finanza.

PARAMETRO PRODOTTO

Modello	LCWB90
Lunghezza	700	mm
Larghezza	600	mm
Altezza massima regolabile	900	mm
Altezza regolabile media	850	mm
Altezza minima regolabile	800	mm
Limite di carico	100 libbre
GW	25.4	kg
Nord-Ovest	21.9	kg

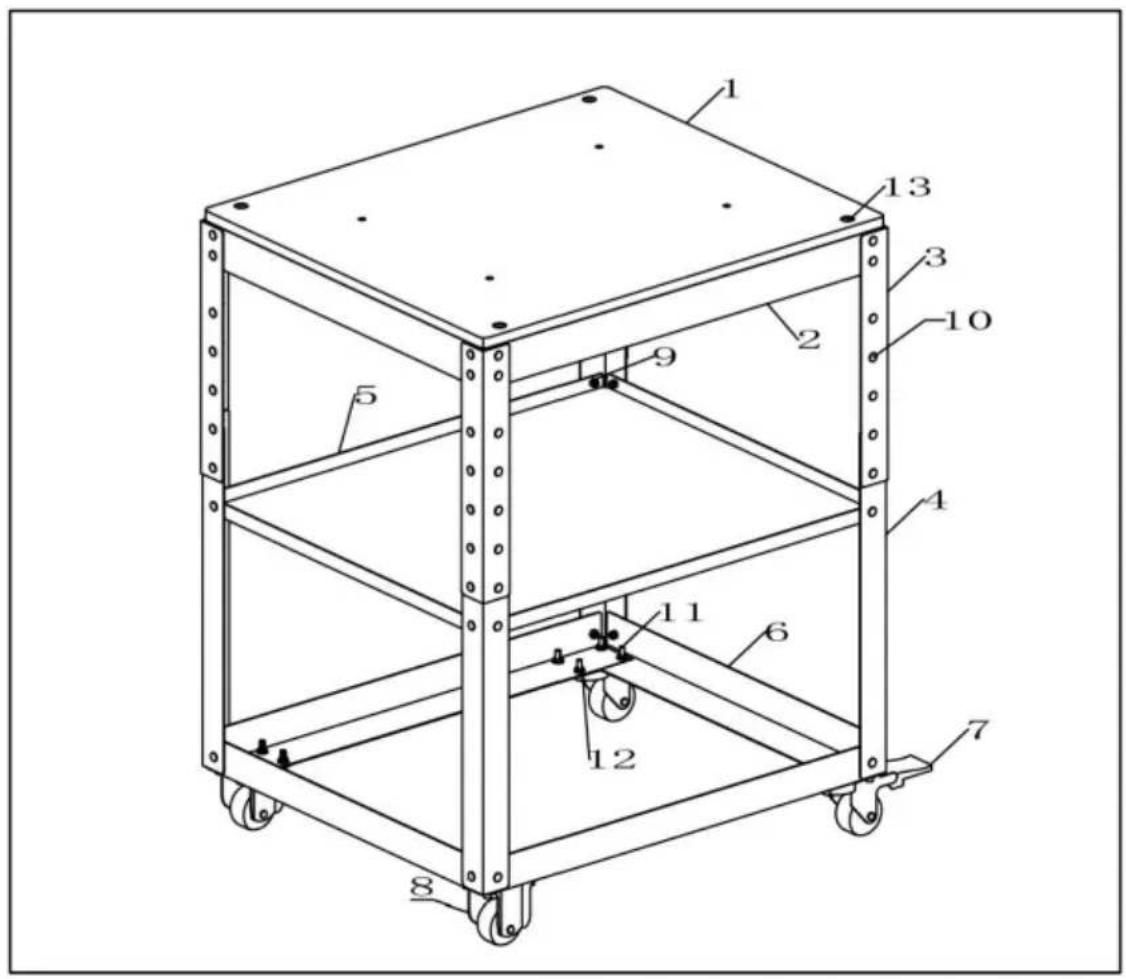

STRUTTURA E NOME DELLA PARTE

1: Piattaforma
2: Pannello
3: Colonna WB90
4: Colonna WB90
5: Paratia
6: Paratia Bower
7: Ruota universale
8: Ruota direzionale
9: Dado flangiato M6

10: Viti per carrozze M6
11: Viti a esagono incassato M8
12: Dadi flangiati M8
13: M8 esagono incassato Viti a testa svasata

FASI DI ASSEMBLAGGIO

FASE.

1 Fissare 7 (ruota universale) e 8 (ruota universale) a 6 (divisore inferiore) con 11 (viti a brugola M8) e 12 (dado flangiato M8).2. L'utensile è destinato all'uso domestico e professionale

FASE.

2 Utilizzare 10 (viti per carrello M6) e 9 (dadi flangiati M6) per realizzare 4 (colonna WB90 2) fissati in 6 (partizione inferiore) attorno.

PASSO

3 Fissare 5 (partizione) in 4 (colonna 2 WB90) con 10 (viti per carrello M6) e 9 (dadi flangiati M6).

PASSO 4

Fissare 3 (WB90 Post 1) sui restanti due fori di 4 (WB90 Post 2) con 10 (viti per carrello M6) e 9 (dadi flangiati M6).

PASSO 5

Fissare 2 (pannello) in 3 (colonna 1 WB90). Inserire 10 (vite per carrello M6) e 9 (dado flangiato M6) nei due fori superiori di 3 (colonna 1 WB90) e serrare.

PASSO 6

Posizionare 1 (pannello) su 2 (pannello), inserire 13 (viti a testa svasata esagonale M8) nei quattro fori di 1 (pannello) per stringere, quindi fissare.

REGOLARE L'ALTEZZA

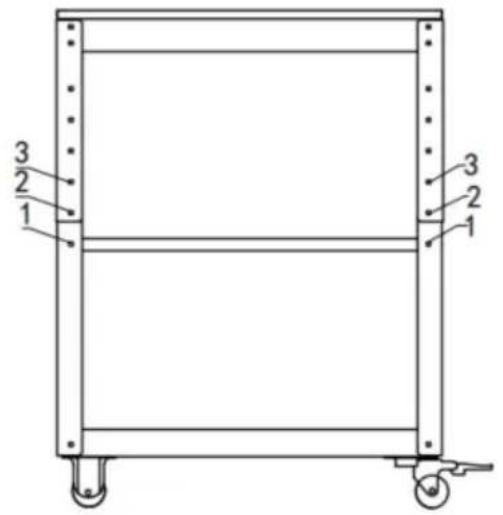

1) L'altezza massima è 900 mm. Come mostrato nella figura: Innanzitutto, allineare le posizioni dei fori in 1.2.3 della Figura 3 (colonna 1 WB90) e 4 (colonna 2 WB90), quindi inserire 10 (viti per carrello M6) e 9 (dadi flangiati M6) nel foro 1.2.3 e serrarli.

3 2 1 3 2 1

9

10

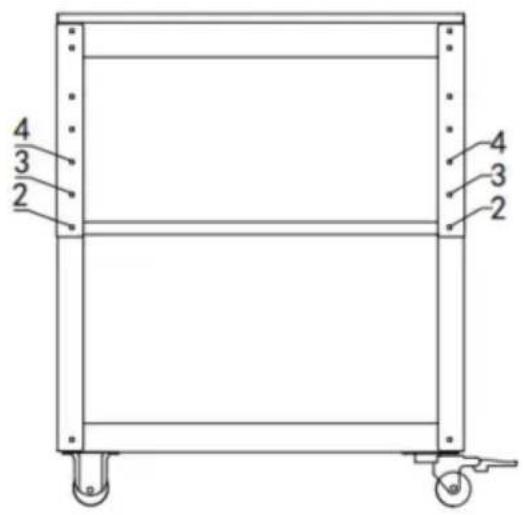

2) Altezza media 850 mm come mostrato nella Figura 1: allineare prima il foro 3 (colonna 1 WB90) e il foro 4 (colonna 2 WB90) 2.3.4 uno per uno, quindi inserire 10 (viti per carrello M6) e 9 (dadi flangiati M6) nel foro 2.3.4 e serrare.

4 3 2 4 3 2

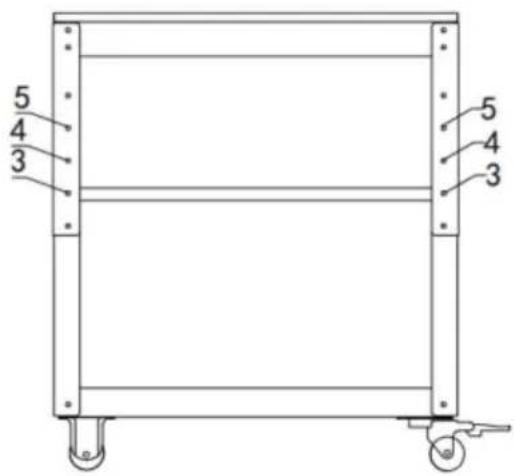

3) Altezza minima di 800 come mostrato nella Figura 3. Per prima cosa, allineare i fori 3 (colonna 1 WB90) e 4 (colonna 2 WB90) 3.4.5 uno per uno, quindi inserire 10 (viti per carrello M6) e 9 (dadi flangiati M6) nel foro 3.4.5 e serrarli

5 4 3 5 4 3
