BRUKSANVISNING LCWB90 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

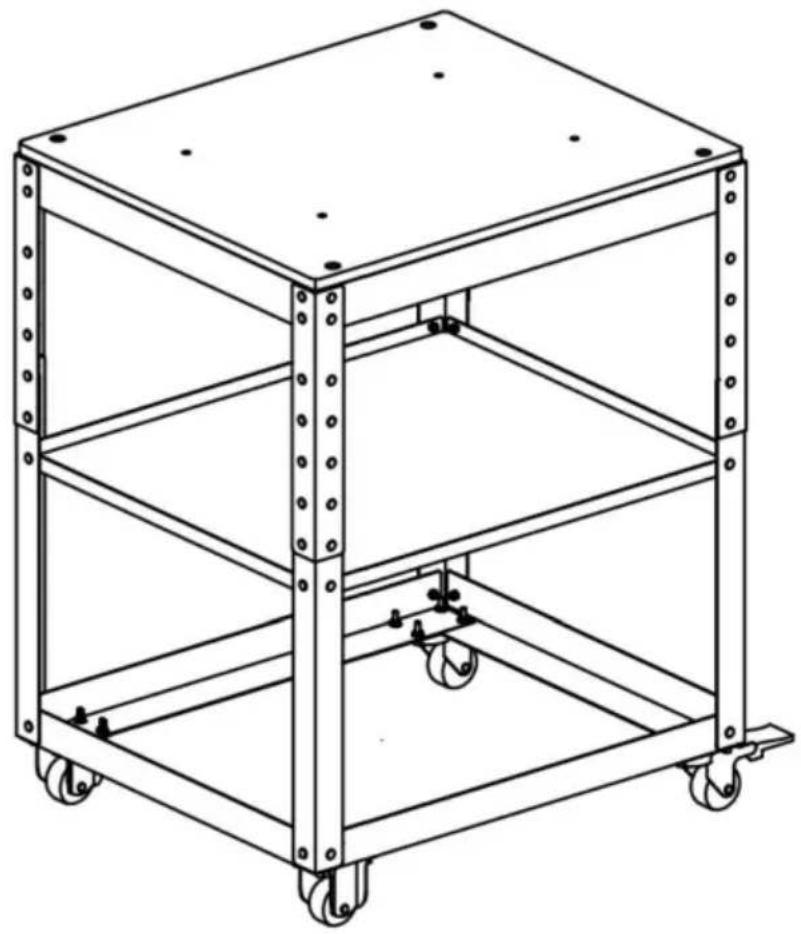

Bärbar arbetsbänk

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende är beroende av den produkt du har fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

VIKTIGT: läs noggrant instruktionerna i denna bruksanvisning samt de allmänna säkerhetsinstruktionerna innan du använder detta verktyg.

Innan du använder verktyget, läs instruktionsboken noggrant.

VARNING! Läs instruktionerna och använd eller använd utan att följa instruktionerna nedan kommer att resultera i deformation, oflexibel rörelse, viktminskning eller allvarlig skada.

ARBETSPLATS

1) Håll arbetsplatsen ren och ljus. En stökig och mörk plats kan orsaka olyckor.
2) Utsätt inte arbetsbänken för regn eller våt miljö.
3) Var uppmärksam på om marken är jämn när du arbetar utomhus för att förhindra lutning och kollaps.

ANVÄNDNING OCH FÖRSIKTIGHETSÅTGÄRDER FÖR BÄRBAR ARBETSBÄNK.

1) Kontrollera om skruvarna och muttrarna är åtdragna för att förhindra att de kollapsar under användning.
2) När du förbereder dig för arbete, kontrollera om universalhjulet är låst för att förhindra glidning under användning.
3) Använd säkerhetsanordningar. Bär alltid handskar.
4) Underhåll den bärbara arbetsbänken, kontrollera installationsavvikelsen för de rörliga delarna, om den har fastnat, skruvskador och andra förhållanden som påverkar driften av den bärbara arbetsbänken, såsom skador, bärbar arbetsbänk måste repareras före användning, många olyckor orsakat av dåligt underhåll.

UNDERHÅLL

1) Skicka din bärbara arbetsbänk till professionell underhållspersonal, måste använda samma reservdelar för utbyte, detta kommer att garantera säkerheten vid användning efter underhållnance.

PRODUKTPARAMETER

Modell	LCWB90
Längd	700	mm
Bredd	600	mm
Maximal justerbar höjd	900	mm
Medium justerbar höjd	850	mm
Minsta justerbar höjd	800	mm
Belastningsgräns	100 lbs
GW	25.4	kg
NW	21.9	kg

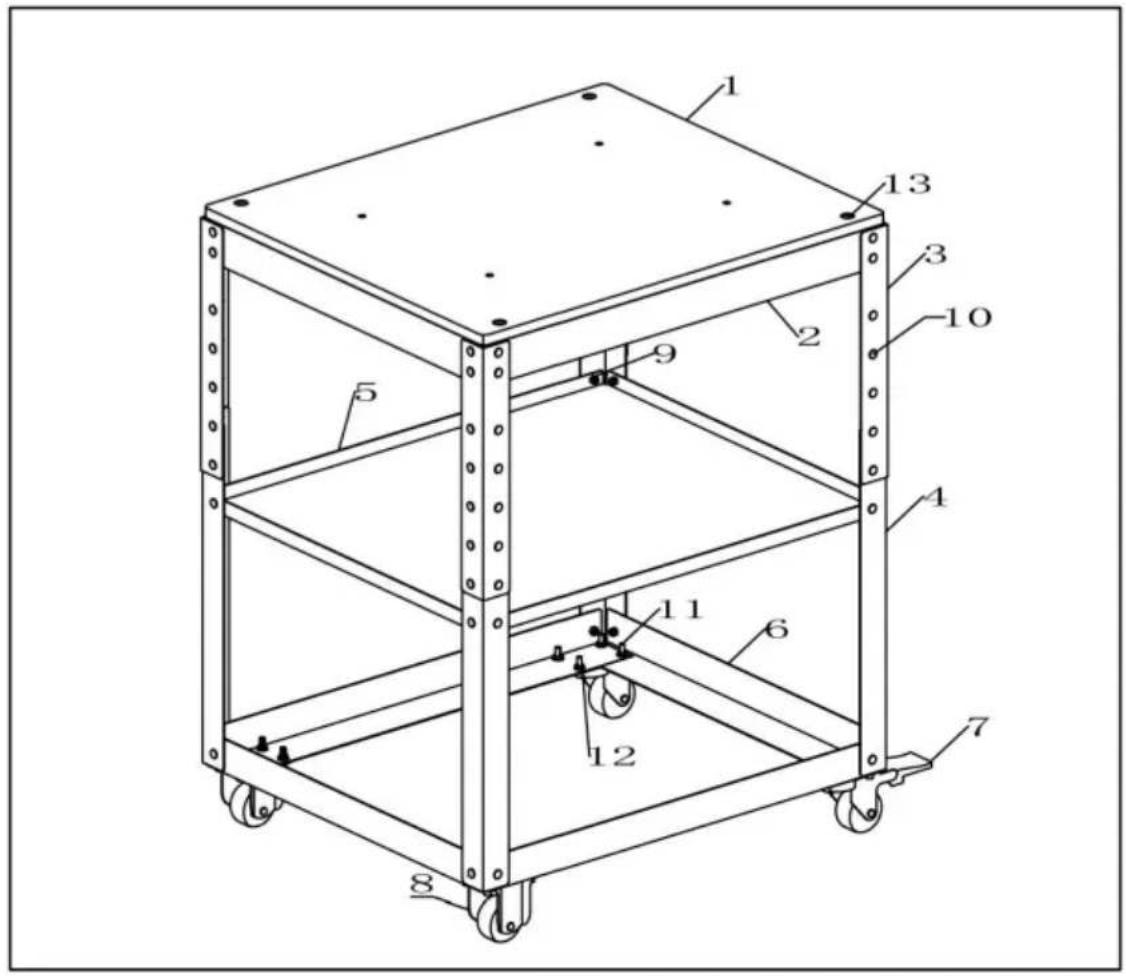

STRUKTUR OCH DELENS NAMN

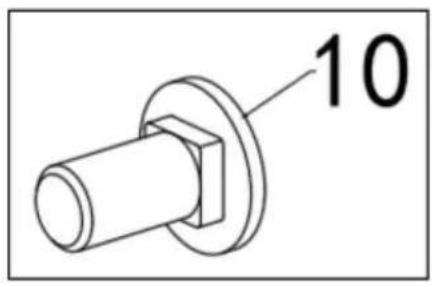

10: M6 vagnsskruvar
11: M8 insexskruvar
12: M8 flänsmuttrar
13: M8 sexkantssockel Försänkta huvudskruvar

MONTERA STEG

STEG.

1 Fixa 7 (universalhjul) och 8 (universalhjul) till 6 (nedre avdelare) med 11 (M8 insexskruvar) och 12 (M8 flänsmutter).2. Verktyget är avsett för hushålls- och professionellt bruk STEP.
2 Använd 10 (M6·

vagnskruvar) och 9 (M6 flänsmuttrar) för att göra 4 (WB90 kolumn 2) fixerade i 6 (nedre skiljeväggen) runt.

STEG.

3 Fäst 5 (avskiljning) i 4 (WB90 kolumn 2) med 10 (M6 vagnskruvar) och 9 (M6 flänsmuttrar).

STEG. 4

Fäst 3 (WB90 stolpe 1) på de återstående två hålen av 4 (WB90 stolpe 2) med 10 (M6 vagnskruvar) och 9 (M6 flänsmuttrar).

STEG. 5

Fixa 2 (panel) till 3 (WB90 kolumn 1). Sätt 10 (M6 vagnskruv) och 9 (M6 flänsmutter) i de två översta hålen av 3 (WB90 kolumn 1) och dra åt.

STEG. 6

Sätt 1 (bänk) på 2 (panel), sätt 13 (M8 sexkantsskruv med försänkt huvud) i 1 (bänk) fyra hål för att dra åt, fixera det.

JUSTERA HÖJDEN

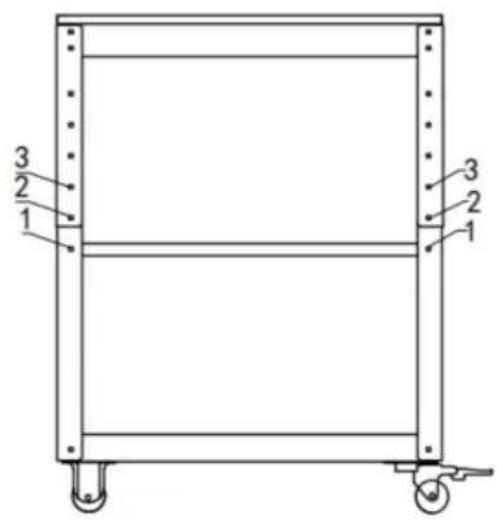

1) Maxhöjden är 900 mm. Som visas i figuren: Rikta först in hålpositionerna i 1.2.3 i figur 3 (WB90 kolumn 1) och 4 (WB90 kolumn 2), sätt sedan in 10 (M6 vagnskruvar) och 9 (M6 flänsmuttrar) i hålet 1.2.3 och dra åt dem.

1 2 3 1 2 3

9

10

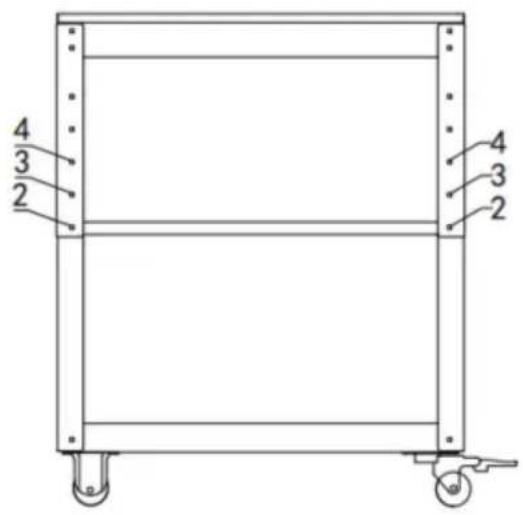

2) Medelhöjd 850 mm som visas i figur 1: Rikta först in hål 3 (WB90 kolumn 1) och hål 4 (WB90 kolumn 2) 2.3.4 en efter en, sätt sedan in 10 (M6 vagnskruvar och 9 (M6 flänsmuttrar) i hål 2.3.4 och dra åt det.

4 3 2 4 3 2

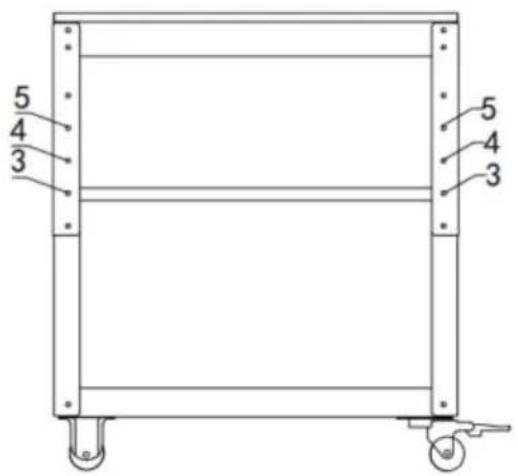

3) Minsta höjd på 800 som visas i figur 3. Rikta först in hål 3 (WB90 kolumn och 4 (WB90 kolumn 2) 3.4.5 ett efter ett, sätt sedan in 10 (M6 vagnskruvar) och 9 (M6 flänsmuttrar) i hål 3.4.5 och dra åt dem

5 4 3 5 4 3

9

10
