BRUKSANVISNING DB18V-821 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PLANER

MODELL:DB18V-821

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

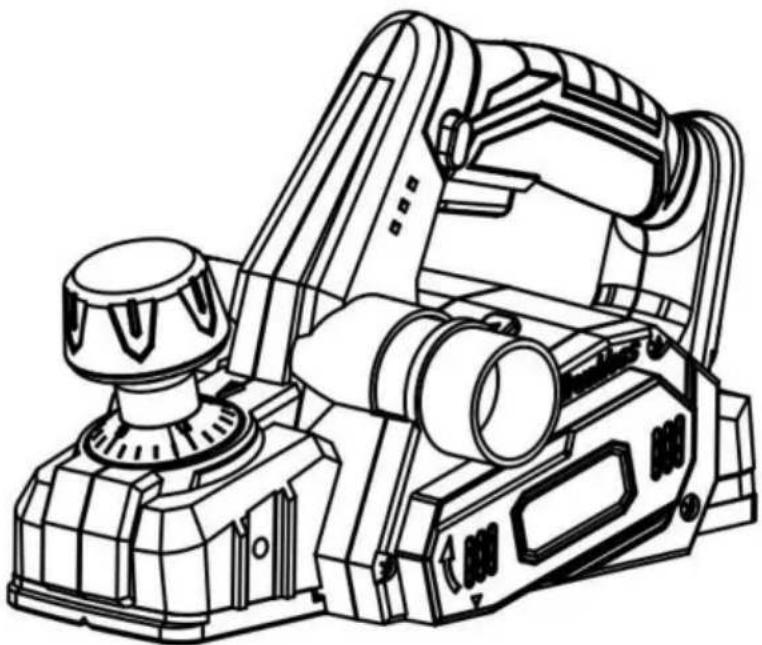

PLANER

MODELL:DB18V-821

! WARNING: För att minska risken för skada måste användaren läsa och förstå bruksanvisningen innan du använder denna produkt.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

ÿAllmänna säkerhetsvarningar för elverktyg....03

ÿSäkerhetsvarningar för hyvel....06

ÿSymboler....08

ÿFunktioner....10

ÿMontering....10

ÿDrift ....11

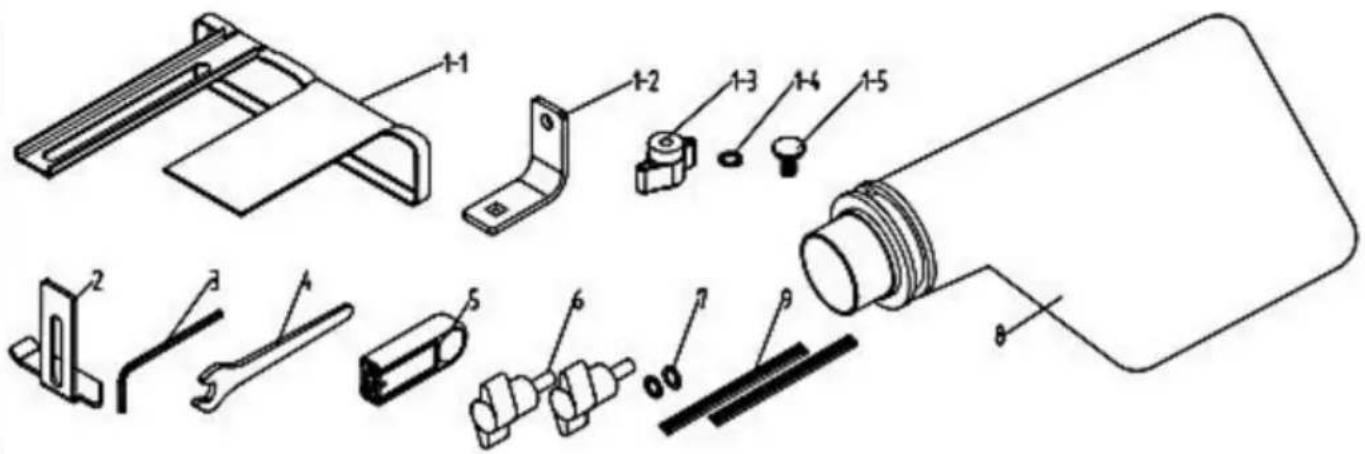

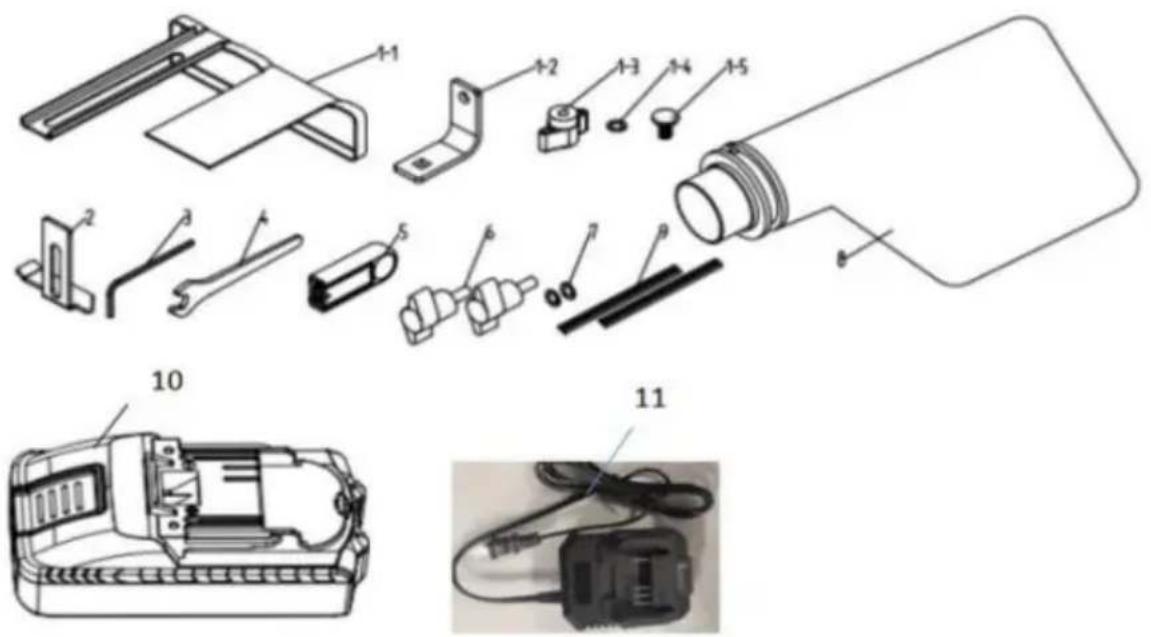

ÿTillbehör....26

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktioner kan leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Termen "elverktyg" i varningarna syftar på ditt elnät

(sladd) elverktyg eller batteridrivet (sladdlöst) elverktyg.

SÄKERHET FÖR ARBETSOMRÅDE

ÿ Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden inbjuder olyckor.
ÿ Använd inte elverktyg i explosionsfarliga miljöer, som t.ex närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
ÿ Håll barn och åskådare borta när du använder ett elverktyg.
Distraktioner kan få dig att tappa kontrollen.

ELEKTRISK SÄKERHET

ÿ Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt.
Använd inte några adapterkontakter med jordade (jordade) elverktyg.
Omodifierade kontakter och matchande uttag minskar risken för elektriska stötar. ä Undvik
kroppskontakt med jordade eller jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för el
stöt om din kropp är jordad eller jordad.

ÿ Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som tränger in a elverktyg ökar risken för elektriska stötar. ä Missbruk inte

sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trasslade sladdar ökar risken för elektrisk stöt.

ÿ När du använder ett elverktyg utomhus, använd en lämplig förlängningssladd för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken av elektrisk stöt. ÿ

Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd jord felkretsbrytare (GFCI) skyddad matning. Användning av en GFCI minskar risken för elektriska stötar.

ÿ Använd endast denna produkt med batterier och laddare som anges i verktyg/apparat/batteripaket/ laddare korrelationstillägg 987000-432.

PERSONLIG SÄKERHET

Var uppmärksam, titta på vad du gör och använd sunt förnuft när använda ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador skada.

ÿ Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som dammask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

ÿ Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockar upp eller bära verktyget.

Bär elverktyg med fingret på strömbrytaren eller strömförande verktyg som har strömbrytaren på inbjuder till olyckor.

ÿ Ta bort eventuella inställningsnyckel eller skiftnyckel innan du slår på elverktyget. A skiftnyckel eller en nyckel som lämnas fäst på en roterande del av elverktyget kan leda till personskada.

ÿ Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer. ÿ Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Behåll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. ÿ Om

anordningar tillhandahålls för anslutning av dammutsug och

insamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. Använda av dammuppsamling kan minska dammrelaterade faror.

ÿ Bär inte löst sittande kläder eller smycken. Innehåller långt hår. Lösa kläder, smycken eller långt hår kan dras in i luftventiler. ÿ Använd inte en stege eller instabilt stöd. Stabilt underlag på fast underlag möjliggör bättre kontroll över elverktyget i oväntade situationer.

ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

ÿ Tvinga inte elverktyget. Använd rätt elverktyg för din ansökan. Rätt elverktyg kommer att göra jobbet bättre och säkrare räntan som den utformades för. ÿ

Använd inte elverktyget om strömbrytaren inte slås på och av. Några elverktyg som inte kan styras med strömbrytaren är farligt och måste repareras. ä

Koppla bort kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken att starta elverktyget av misstag.

ÿ Förvara inaktiva elverktyg utom räckhåll för barn och tillåt det inte personer som inte är bekanta med elverktyget eller dessa bruksanvisningar elverktyget. Elverktyg är farliga i händerna på outbildade användare.

ÿ Underhåll elverktyg. Kontrollera om rörliga delar är felinriktade eller fastnar, delar som går sönder och andra tillstånd som kan påverka strömmen verktygets funktion. Om det är skadat, låt det elverktyg repareras innan många olyckor orsakas av dåligt underhållna elverktyg. ä Håll skärverktyg vassa och rena. Rätt underhållna skärverktyg

med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. ä Använd elverktyget, tillbehören, verktygsbits etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och arbetet med att utföras. Användning av elverktyget för andra operationer än dessa avsett kan resultera i en farlig situation.

ANVÄNDNING OCH SKÖTSEL AV BATTERIVERKTYG

ÿ Ladda endast med den laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa brandrisk när används med ett annat batteripaket. ä

Använd endast elverktyg med specifikt avsedda batteripaket. Användning av alla andra batteripaket kan skapa risk för skador och brand.

ÿ När batteriet inte används, håll det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål, som kan göra en anslutning från en terminal till en annan. Kortslutning av batteripolerna tillsammans kan orsaka brännskador eller brand. ÿ

Under dåliga förhållanden kan vätska spruta ut från batteriet; undvika kontakta. Om kontakt inträffar av misstag, spola med vatten. Om vätska kommer i kontakt ögon, sök dessutom medicinsk hjälp. Vätska som sprutas ut från batteriet kan orsaka irritation eller brännskador.

SERVICE

ÿ Låt endast en kvalificerad reparatör serva ditt elverktyg identiska reservdelar. Detta kommer att säkerställa att säkerheten för makten verktyget bibehålls.

ÿ Använd endast identiska reservdelar när du servar ett elverktyg. Följ instruktionerna i avsnittet Underhåll i denna handbok. Användning av otillåtna delar eller underlåtenhet att följa underhållsinstruktioner kan skapar risk för stötar eller skada.

SÄKERHETSVARNINGAR FÖR HYVLER

ÿ Vänta tills fräsen har stannat innan du lägger ner verktyget. En exponerad roterande kniv kan komma i ingrepp med ytan vilket kan leda till eventuell förlust av kontr och allvarlig skada. ÿ

Använd klämmor eller annat praktiskt sätt att fästa och stödja arbetsstycket till en stabil plattform. Hålla verket för hand eller mot kroppen lämnar det instabilt och kan leda till förlust av kontroll. Y Håll endast elverktyget i de isolerade greppytorna.

ÿ Lär känna ditt elverktyg. Läs bruksanvisningen noggrant. Lär dig det tillämpningar och begränsningar, såväl som de specifika potentiella farorna relaterat till detta elverktyg. Att följa denna regel minskar risken för elektriska stötar, brand eller allvarliga skador.
ÿ Bär alltid ögonskydd med sidoskydd märkta att överensstämma med ANSI Z87.1. Att följa denna regel kommer att minska risken för allvarliga personliga skada.
ÿ Skydda dina lungor. Bär en ansikts- eller dammask om operationen är dammig. Att följa denna regel minskar risken för allvarliga personskador. ä Skydda din hörsel. Använd hörselskydd under längre perioder av drift. Att följa denna regel kommer att minska risken för allvarliga personliga skada.
ÿ Batteriverktyg behöver inte vara anslutna till ett eluttag; därför, de är alltid i driftskick. Var medveten om möjliga faror när du inte använder ditt batteriverktyg eller när du byter tillbehör. Att följa denna regel minskar risken för elektriska stötar, brand eller allvarliga personskada. ÿ
Placera inte batteriverktyg eller deras batterier nära eld eller värme. Detta kommer minska risken för explosion och eventuellt skada. ä Får inte krossa, tappa eller skada batteriet. Använd inte ett batteripaket eller laddare som har tappats eller fått ett kraftigt slag. A skadad batteriet är utsatt för explosion. Kassera ett tappat resp skadat batteri omedelbart. ä
Batterier kan explodera i närvaro av en antändningskälla, t.ex pilotljus. För att minska risken för allvarliga personskador, använd aldrig någon sladdlös produkt i närvaro av öppen låga. En exploderad batteriburk driva skräp och kemikalier. Om den exponeras, spola omedelbart med vatten. ä Ladda inte batteriverktyget på en fuktig eller våt plats. Använd inte, förvara eller ladda batteripaket eller produkter på platser där temperaturen är mindre än 50° För mer än 100°F. Förvara inte utomhus eller i fordon.
ÿ Under extrema användnings- eller temperaturförhållanden kan batteriläcka inträffa. Om vätska kommer i kontakt med din hud, tvätta omedelbart med tvål och vatten. Om vätska kommer in i dina ögon, skölj dem med rent vatten i minst 10 minuter, sök sedan omedelbar läkarvård. Följande

denna regel minskar risken för allvarliga personskador.

ÿ Spara dessa instruktioner. Referera till dem ofta och använd dem för att

instruera andra som kan använda det här verktyget. Om du lånar någon detta verktyg, lån dem dessa instruktioner också.

SYMBOLER

Följande signalord och betydelser är avsedda att förklara nivåerna risk förknippad med denna produkt.

SYMBOLSIGNAL		MENANDE
	FARA	Indikerar en farlig situation, som om inte undviks, kommer att resultera i dödsfall eller allvarlig skada
	VARNING	Indikerar en farlig situation, som om inte undvikas, kan leda till dödsfall eller allvarliga skador
	FÖRSIKTIGHET	Indikerar en farlig situation, som om inte undvikas, kan leda till dödsfall eller allvarliga skador
	VARSEL:	(Utan säkerhetsvarningssymbol) Indikerar information anses viktigt, men inte relaterat till en potential skada (t.ex. meddelanden som rör egendomsskada).
Några av följande symboler kan användas på denna produkt. Vänligen studera dem och lära sig deras betydelse. Korrekt tolkning av dessa symboler gör att du kan använda produkten bättre och säkrare.
SYMBOL	SIGNAL		MENANDE
	Säkerhetslarm		Indikerar en potentiell risk för personskador
	Läs Operatörens Manuell		För att minska risken för skador måste användaren läsa förstå bruksanvisningen innan användning denna produkt.
	Ögonskydd		Bär alltid ögonskydd med sidoskydd märkt för att överensstämma med ANSI Z87.1
	Hörselskydd		Bär alltid hörselskydd när du använder detta produkt.
	Bär damm masker		Bär alltid dammasker när du använder detta produkt.
	Våta förhållanden Varna		Utsätt inte för regn eller använd på fuktiga platser
	Inga händer Symbol		Underlåtenhet att hålla händerna borta från bladet kommer att resultera i allvarliga personskador.
	Återvinn symbol		Denna produkt använder litiumjonbatterier (Li-ion). Lokala, statliga eller federala lagar kan förbjuda kassering av batterier i vanliga soporna. Rådfråga din lokala avfallsmyndighet för information angående tillgänglig återvinning och/eller kassering alternativ.
	Korrekt avfallshantering		Denna produkt är föremål för tillhandahållande av Europeiska direktivet 2012/19/EG. Symbolen visar en soptunna korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådan får inte kasseras med normal hushållsavfall, men måste tas till en insamlingsställe för återvinning av el och elektroniska apparater
	FCC uttalande		Denna enhet överensstämmer med del 15 av FCC Regler. Driften är föremål för följande två villkor:(1)Denna enhet kanske inte orsakar skadlig störning, och (2)denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskade drift.
V	Volt		Spänning
Hz	Hertz		Frekvens (cykler per sekund)
min	Minuter		Tid
n_o	Ingen belastning Hastighet		Rotationshastighet, utan belastning
.../min	Varje minut		Varv, slag, ythastighet, banor etc. per minut.

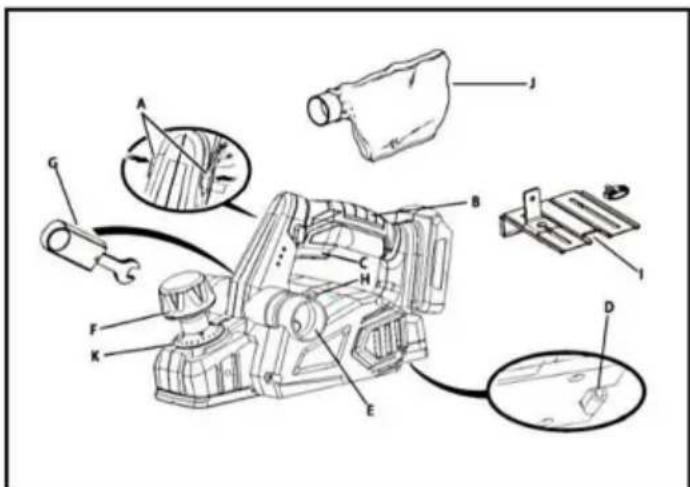

DRAG

PRODUKTSPECIFIKATIONER

Modell	DB18V-821
Märkspänning	18V
Obelastad hastighet	16000/min
Max hyvlingsbredd	82 MM
Max hyvlingsdjup	2 MM
Max Rabbeting djup	8 MM
Motortyp	Borstlös
Nettovikt	2,5 KGS

MONTERING

WARNING:

Använd inte denna produkt om den inte är helt monterad eller om det finns några delar verkar saknas eller skadas. Användning av en produkt som inte är korrekt och helt monterad eller med skadade eller saknade delar kan leda till allvarlig personskada.

WARNING:

Försök inte att modifiera denna produkt eller skapa tillbehör eller tillbehör rekommenderas inte för användning med denna produkt. Varje sådan ändring eller ändringen missbrukas och kan leda till ett farligt tillstånd till eventuell allvarlig personskada.

DRIFT

WARNING:

Låt inte bekantskap med verktyg göra dig slarvig. Kom ihåg att a vårdslös bråkdel av en sekund är tillräckligt för att orsaka allvarlig skada.

WARNING:

Ta alltid bort batteripaketet från verktyget när du monterar delar, gör justeringar, rengör eller när du inte använder det. Ta bort batteripaketet förhindrar oavsiktlig start som kan orsaka allvarliga personskador.

WARNING:

Bär alltid ögonskydd med sidoskydd märkta för att överensstämma med ANSI Z87.1. Om du inte gör det kan det leda till att föremål kastas in i dina ögon vilket kan leda till allvarlig skada.

WARNING:

Använd inga tillbehör eller tillbehör som inte rekommenderas av tillverkaren av denna produkt. Användningen av tillbehör eller tillbehör inte rekommenderas kan resultera i allvarliga personskador.

Uppmärksamhet:

När du planerar för snabbt eller för djupt, kommer det att orsaka överbelastning av utrustningen skydd och förkortar batteritiden. Vänligen kontrollera planeringshastigheten och djup rimligen.

ANSÖKNINGAR

Du kan använda det här verktyget för de syften som anges nedan: ä Hyvla kanten på en trädörr eller hylla ä Hyvla kanten på en timmerbit ä Göra kaninsnitt i trä ä Fasa skarpa kanter på virke

Uppsamlat damm från hyvlande ytbeläggningar som polyuretaner, linolja etc. kan självantända i hyvelpåsen eller någon annanstans och orsaka brand. För att minska risken för brand, töm alltid dammpåsen ofta under planering. Förvara eller lämna ALDRIG en hyvel utan att ha tömt dammpåsen. Följ också rekommendationerna från beläggningstillverkarna.

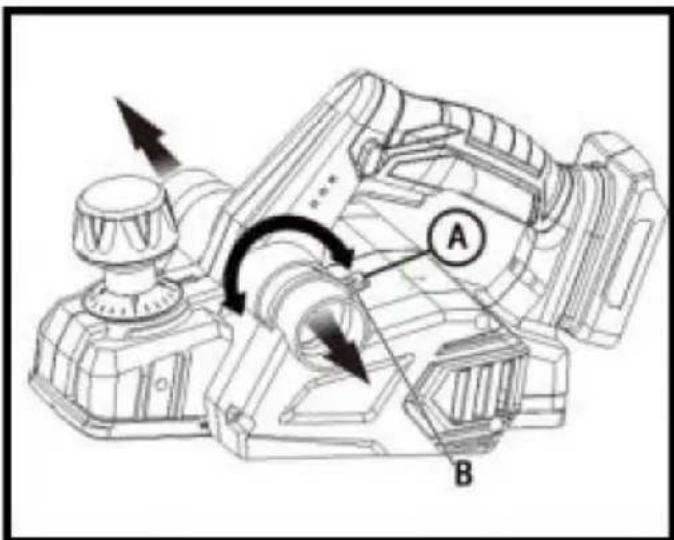

Ändra avgasriktningen till antingen höger eller vänster för att styra skräpets riktning vid arbete i trånga utrymmen.

Så här justerar du avgasriktningen och dammpåsen:

ÿ Ta bort batteripaketet. ÿ För att

justera avgaserna åt höger: Flytta avgasriktningsspaken så att

pilen pekar åt höger (handtaget pekar åt vänster). Installera dammpåsen på höger avgasport. ä Fö r

att justera avgaserna åt vänster: Flytta avgasriktningsspaken så att

pilen pekar åt vänster (handtaget pekar åt höger). Installera dammpåsen på vänster avgasport.

OBS: Kontrollera att dammpåsen är ansluten till samma port som valts av avgasriktningsspaken.

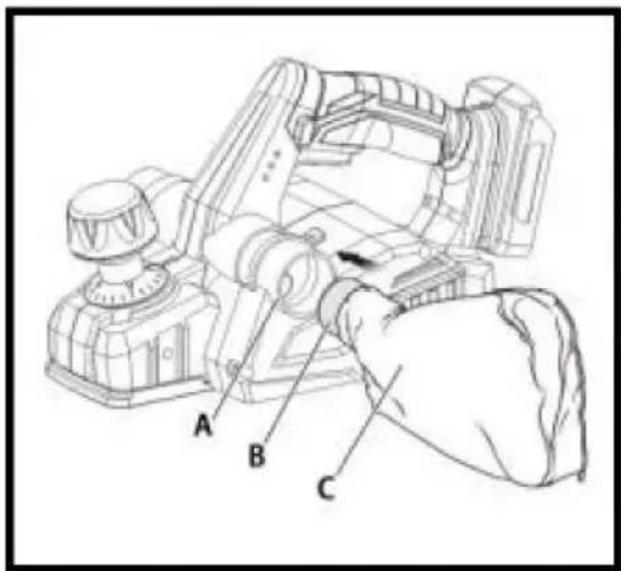

ATT FÄSTA DAMMINGSPÄSEN

A B C

ÿ Ta bort batteripaketet. ÿ Skjut kragen

på dammpåsen på avgasporten.

OBS: För att ta bort dammpåsen, dra den rakt ut ur avgasporten.

VARSEL:

Dammpåsen fylls snabbt. Töm den ofta för att förhindra skador på produkten.

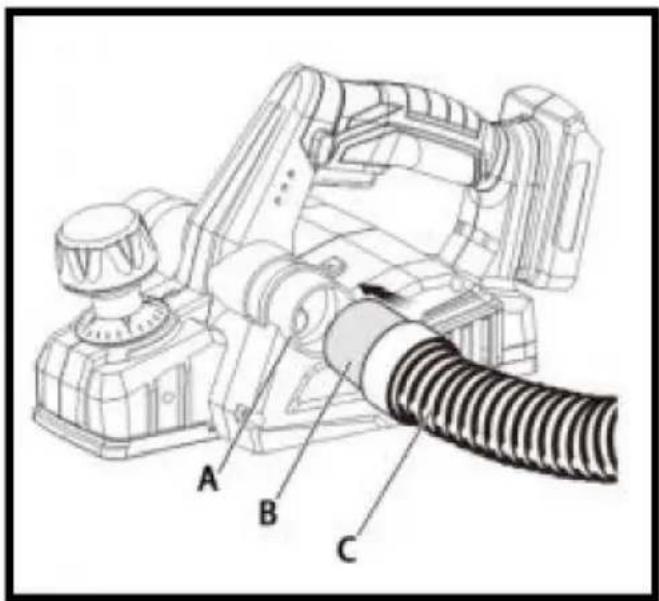

ATT FÄSTA HYVLEN PÅ EN VAKUUM

A B C

Hyvelns spånuppsamlingssystem har en 1-1/4 tum port för att sätta in en vakuumslang.

ÿ Ta bort batteripaketet. Ta bort dammpåsen. ÿ Fäst en

vakuumslang till vänster eller höger spånavgas. ä Ställ

avgasriktningsspaken på den valda avgasporten. ä Anslut dammsugaren

till en strömkälla. ä Slå på vakuum innan du börjar

skära.

WARNING:

När verktyget inte är anslutet till vakuum, sätt alltid tillbaka dammpåsen

tillbaka till verktyget. Underlåtenhet att göra det kan orsaka damm eller främmande föremål kastas i ansiktet eller ögonen, vilket kan leda till allvarliga problem

skada.

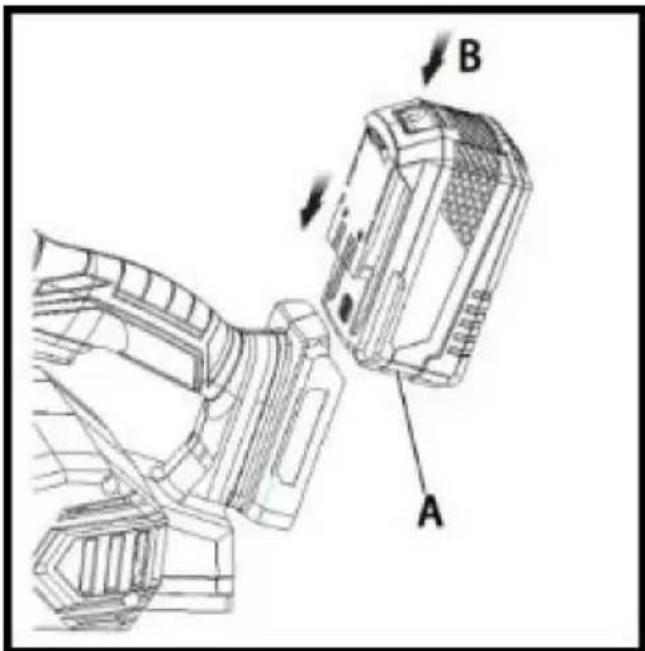

INSTALLERA/TA UR BATTERIPAKET

ÿ Lås avtryckaren. ÿ Sätt i

batteripaketet i produkten enligt bilden. ä Se till att

spärrarna på varje sida av batteripaketet snäpper på plats och batteripaketet är säkrat i produkten innan du börjar drift. ÿ

Tryck in spärrarna för att ta bort batteripaketet. ÿ För fullständiga laddningsinstruktioner, se bruksanvisningen för ditt batteripaket och laddare.

STARTA/STOPPA HYVLEN

ÿ För att starta hyveln: Tryck på låsknappen från båda sidor och sedan tryck på avtryckaren.

ÿ För att stoppa hyveln: Släpp avtryckaren.

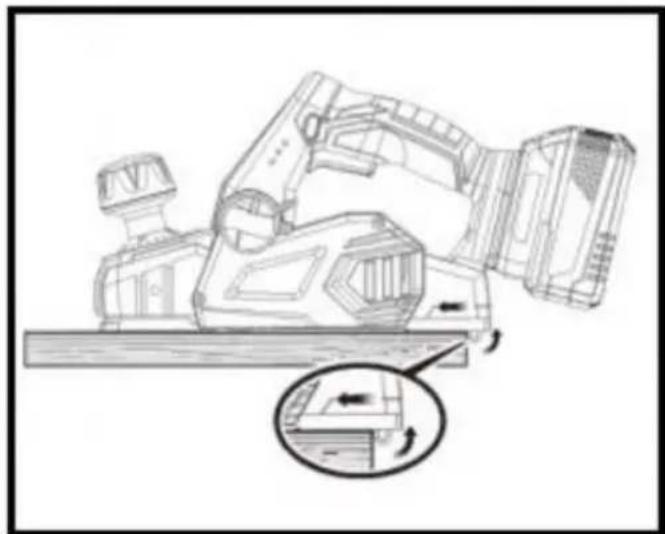

STÖD

Hyveln har utrustats med ett automatiskt svängbart stöd som förhindrar att knivarna kommer i kontakt med arbetsbänken när de inte används. När du påbörjar planeringen dras stödet automatiskt tillbaka när det passerar över kanten på arbetsstycket. När hyveln ställs ner på arbetsbänken kommer stödet automatiskt att svängas ned för att förhindra att bladet kommer i kontakt.

WARNING:

Se till att stödet fungerar fritt hela tiden och att området kring stödet är fritt från skräp. Underlåtenhet att göra det kan leda till allvarliga personskador.

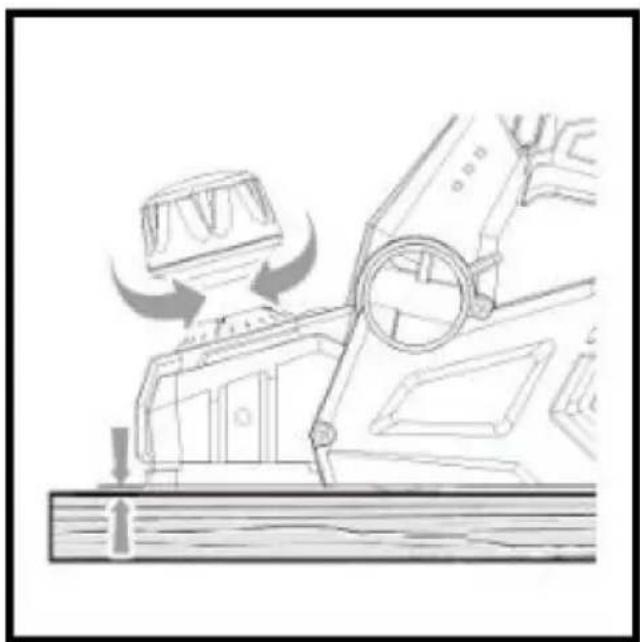

HYVNINGSDJUP

När du börjar planera ett grovt material kommer hyveln bara att göra det ta bort de höga fläckarna först. Successiva pass tar bort mer och mer material. Genom att inte ta bort mer än 1/64 tum med varje pass kommer du att göra uppnå den jämnaste finishen, även från det grovaste arbetsstycket. Börja alltid med att göra provsnitt i träskrot för att säkerställa att hyveln tar bort önskad mängd trä.

Så här ställer du in planeringsdjupet:

ÿ Ta bort batteripaketet. ÿ Vrid

djupjusteringsratten medurs för att ställa in önskat djup

skära. Det maximala skärdjupet är 1/16 tum.

OBS: Använd endast spärrade djupinställningar. Försöker skär med djupet av skärinställningar mellan spärrlägena kan resultera i ojämna skärningar.

OBS: För att skydda bladen under förvaring, transport, etc., vrid på djupjusteringsratt moturs topp på skärdjupet skala till parkera bladet.

WARNING:

Spänn alltid fast arbetsstycket ordentligt innan du gör ett snitt. Arbete flytta under ett snitt kan det resultera i att du förlorar kontrollen över hyveln och orsaka allvarliga

skada.

Se till att materialet som ska planeras är fritt från spikar, häftklamrar eller skruvar. ä Stöd arbetet så att operationen är på din sida.

VARSEL:

Att hyvla för snabbt resulterar i en dålig finish och ökar spånuppbyggnaden i spånavgas. Spånansamling begränsar luftflödet och kan orsaka motor överhettning.

WARNING:

Försök inte att rensa ett blockerat spånavgas förrän bladen stannar och du har kopplat bort produkten från strömkällan. Underlåtenhet att lyssna denna varning kan leda till allvarliga personskador.

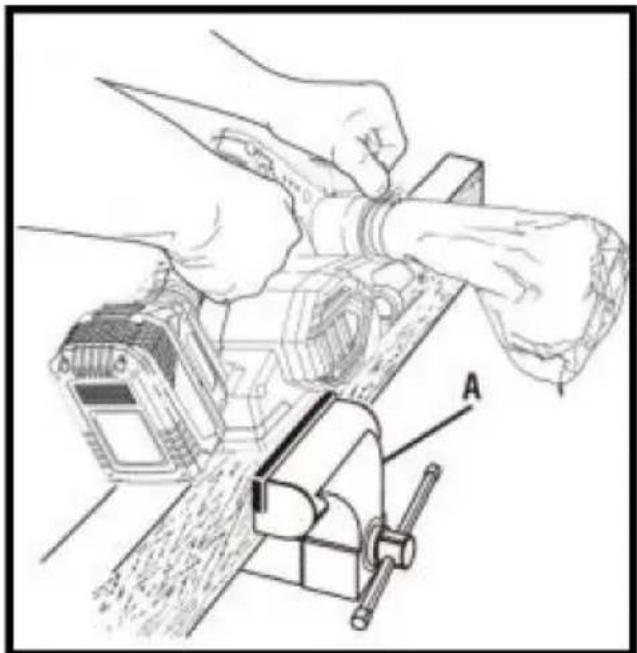

HYVLING

ÿ Justera hyvlingsdjupet. Se Hyvlingsdjup tidigare i denna handbok. ä Håll i djupjusteringsvrede med en hand och handtaget med din andra handen.

WARNING:

Använd alltid två händer på verktyget för alla operationer; detta garanterar att du upprätthålla kontrollen och undvika risk för allvarliga personskador. Alltid ordentligt stödja och klämma fast verket så att båda händerna är fria att styra planer.

Använd aldrig verktyget ovanför eller upp och ned från korrekt drift placera; allvarliga personskador kan uppstå.

ÿ Placera den främre skon på kanten av det arbete som ska planeras.

OBS: Se till att bladen inte vidrör verket. ä Tryck på djupjusteringsratten så att den främre skon är helt platt på arbetet. Starta hyveln och låt motorn nå maximal hastighet.

ÿ Håll fast hyveln och tryck den framåt i arbetet med en långsam, stadig rörelse.

Hyvla långsamt och töm dammpåsen ofta. ä Applicera ett tryck nedåt mot det bakre handtaget allt eftersom

slutet av den planerade nedskärningen. Detta hjälper till att behålla den bakre delen av hyveln basen i kontakt med arbetet och hindrar hyvelns framsida från mejsar snittet.

WARNING:

Var noga med att undvika att träffa spikar eller häftklamrar under planeringen; detta åtgärder kan skära, spricka eller skada bladen.

OBS: Vi föreslår att du alltid har en extra uppsättning blad till hands.

Byt ut så fort bladen i hyveln visar tecken på att bli matta dem. Bladen är vändbara och kan vändas till båda sidor bli matt.

CHAMFERING

Hyveln är utformad med ett avfasningsspår i framskon till fasa av hörnen på skivorna enligt bilden. Innan du skär ett bra virke,

öva på att skära på skrot för att bestämma mängden som ska tas bort. ä Spänn fast verk ordentligt. ä Håll i

djupjusteringsvredet med en hand och handtaget med din andra handen.

ÿ Placera avfasningsspåret på ytan som ska skäras. ÿ Starta hyveln och låt motorn nå maximal hastighet. ÿ Håll hyveln stadigt och skjut den framåt i arbetet med en långsam, stadig rörelse.

ÿ Tryck nedåt för att hålla hyveln platt i början och den änden av arbetsytan.

ATT HYVLA KANTER OCH GÖRA KANINSKIPNINGAR

Hyveln levereras med en justerbar kantstyrning för precisionskanthyvling och kaninskärning. Fäst kantstyrningen på vardera sidan av hyveln för hyvla kanter och fäst kantstyrningen på vänster sida för framställning kanin skärsår.

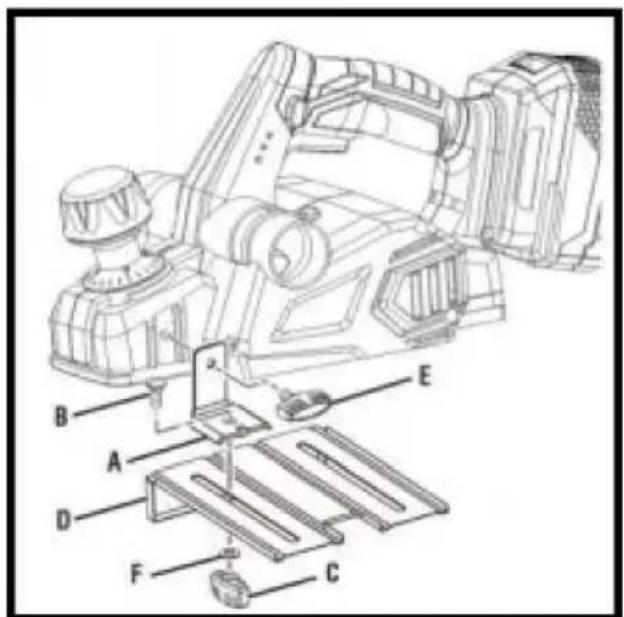

ATT FÄSTA KANTGUIDE FÖR HÖVANDE KANTER

Ta bort batteripaketet. ä Fäst

fästet på önskad sida av hyveln och dra åt ratten bult säkert.

ÿ Fäst kantstyrningen på fästet med hjälp av rattmuttern och vagnen huvudbult.

ÿ Dra åt rattmuttern ordentligt.

HYVANDE KANTER

Följ anvisningarna i avsnittet Planering tidigare i denna manual. Håll i kantstyrning stadigt mot kanten på arbetsytan.

ATT FÄSTA KANTGUIDE FÖR TILLVERKNING KANINSKÄRTAR

ÿ Ta bort batteripaketet. ÿ Fäst

fästet på vänster sida av hyveln och dra åt knoppbulten säkert.

ÿ Fäst kantstyrningen löst på fästet med hjälp av rattmuttern och bult på vagnhuvudet (dra inte åt).

ÿ Justera kantstyrningen till önskad bredd för kaninsnittet. ÿ Dra åt rattmuttern ordentligt.

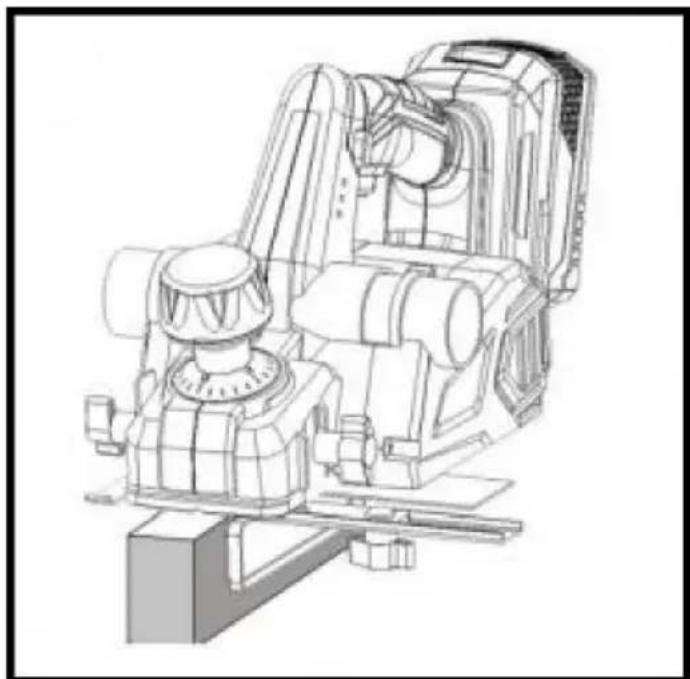

ATT GÖRA KANINSNITTNINGAR

Följ anvisningarna i avsnittet Planering tidigare i denna manual. Vila kantstyrning stadigt mot kanten på arbetsytan.

Djupet av rabbet bestäms av djupet av snittet och

antal pass gjorda längs arbetsytan.

Det maximala djupet för kaninsnittet är 1/2 tum och måste skäras i 1/16 tums pass eller mindre för att nå önskat djup. Kaninsnittets bredd är justerbar genom att flytta kantguiden.

WARNING:

Använd endast identiska reservdelar vid service. Använd alla andra delar kan skapa en fara eller orsaka produktskador.

WARNING:

Bär alltid ögonskydd med sidoskydd märkta för att överensstämma med ANSI Z87.1. Om du inte gör det kan det leda till att föremål kastas in i dina ögon vilket kan leda till allvarlig skada.

ALLMÄNT UNDERHÅLL

Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är det mottagliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av deras användning. Använd rena trasor för att ta bort smuts, damm, olja, fett etc.

WARNING:

Låt aldrig bromsvätskor, bensin, petroleumbaserade produkter, penetrerande oljor etc. komma i kontakt med plastdelar. Kemikalier kan

skada, försvaga eller förstöra plast vilket kan leda till allvarliga personskador skada.

Elektriska verktyg som används på glasfibermaterial, väggskivor, spacklingmassor eller gips utsätts för accelererat slitage och eventuellt för tidigt fel

eftersom glasfiberspån och -slip är mycket nötande på lager, borstar, kommutatorer etc. Vi rekommenderar därför inte att använda

detta verktyg för utökat arbete med dessa typer av material. Men om du gör det arbetar med något av dessa material är det extremt viktigt att rengöra verktyget med hjälp av tryckluft.

SMÖRJNING

Alla lager i detta verktyg är smorda med en tillräcklig mängd high kvalitet smörjmedel för enhetens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

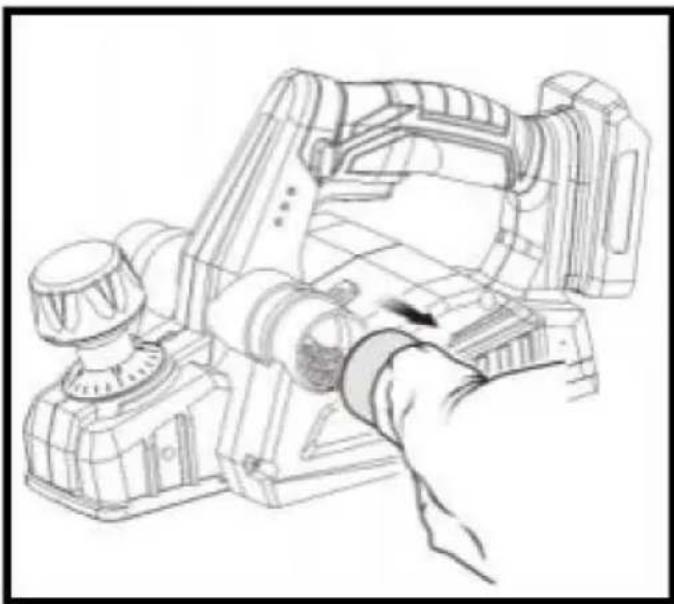

RENGÖRING AV AVGASPORTEN OCH TÖMNING AV DAMMINGSPÅSEN

Efter att ha använt hyveln under en längre tid eller vid väthyvling eller grönt virke, kan flis byggas upp i avgasporten och kräva rengöring. Spånuppbyggnad begränsar luftflödet och orsakar motorn att överhettas. Rengör avgasporten och töm dammpåsen regelbundet. ä Ta bort batteripaketet. ä Ta bort dammpåsen

från avgasporten. ä Rengör spån eller damm från hyvelns utloppsport med

en liten träbit. Använd inte dina händer eller fingrar. ä Töm allt skräp från dammpåsen och se till att kragen är fri från skräp

ÿ Byt ut dammpåsen.

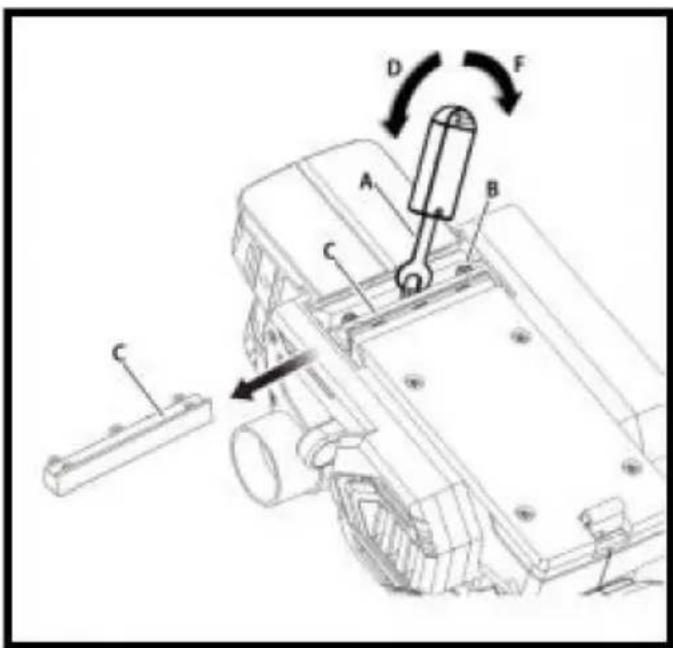

BYTE AV BLAD

Hyvelbladen är vändbara. När ena kanten blir matt, bladet kan vändas så att den andra sidan kan användas.

Byt alltid ut eller vänd bladen i par. Försök inte skärpa blad. Om bladen i hyveln visar tecken på att bli matta, flisiga eller skadade på något sätt, byt ut dem.

När du byter ut knivarna, använd endast rekommenderat ersättningsblad,

! WARNING:

Bär alltid kraftiga läderhandskar och var försiktig när du lossar bladet skruvar och hantering och/eller byte av blad. Bladen är vassa och kan orsaka allvarliga personskador.

ÿ Ta bort batteripaketet. ÿ

Säkra hyveln upp och ner. ä Lossa de tre skruvarna som håller fast bladet på bladhållaren med

vrid moturs med den medföljande bladnyckeln.

OBS: Lossa inte skruvarna för mycket. Om skruvarna är för lösa, justera av det nya bladet kommer inte att vara korrekt.

OBS: Innan du tar bort de gamla knivarna, var uppmärksam på skärriktningen samt hur den avsmalnande kanten på de gamla bladen är orienterad. Den avsmalnande kanten på de nya bladen måste vara i samma riktning som originalet blad, med den avsmalnande kanten på samma sida som skruvhuvudena och den platta kanten mot skärblocket. ä Tryck ner det fjäderbelastade bladskyddet. ä Tryck ut knivhållaren ur skärblocksenheten med spetsen på a skruvmejsel.

ÿ Ta bort det gamla bladet från bladhållaren genom att skjuta ut bladet med hjälp av spetsen på en skruvmejsel.

OBS: Om bladet inte enkelt kan tryckas ut ur bladhållaren efter att det har lossats bladets fästskruvar, använd ett träblock för att bryta loss bladet från bladhållaren med ett kort skarpt slag. Tryck sedan på bladet med en skruvmejsel för att ta bort den. Knacka vid behov skarpt på träblocket med a liten hammare för att bryta loss bladet.

ÿ Rengör eventuellt sågspån eller träflis runt klingområdet. ÿ Skjut in det nya bladet i skåran på bladhållaren.

ÿ Använd en skruvmejsel för att trycka in bladet i bladhållaren tills det är det centrerad i position.

ÿ Tryck ner det fjäderbelastade bladskyddet. ÿ Sätt in knivhållaren i skärblocksenheten. ÿ Dra åt de tre knivarnas fästskruvar med knivnyckeln. ÿ Upprepa ovanstående procedur för att byta det andra bladet.

BYTE AV BÄLT

När du byter bälte, använd endast det rekommenderade utbytesbältet. ä Ta bort batteripaketet. ä Ta bort remskyddets skruvar.

ÿ Ta bort bältesskyddet.

ÿ Tvinga den gamla remmen från den lilla remskivan genom att vrida i den riktning som visas. När du vrider på remmen, dra och arbeta bort den från den lilla remskivan tills den har vari helt borttagen från båda remskivorna.

ÿ Montera den nya remmen över den lilla remskivan, var noga med att rikta in spåren. När du vrider på remmen, tryck och arbeta den på den stora remskivan tills den är i

plats.

ÿ Sätt tillbaka bältesskyddet. ÿ

Montera remskyddets skruvar och dra åt ordentligt.

OBS: Dra inte åt skruvarna för hårt.

TILLBEHÖR

TILLBEHÖR--BORSTLÖS HYVEL MED FÄRG LÅDA

DELNR. BESKRIVNING		ANTAL
1	Parallell guide
1-1	Parallell guide	1 PC
1-2	Parallell styrfäste	1 PC
1-3	Fjärilsnöt	1 PC
1-4	Platt bricka	1 PC
1-5	Fyrkantiga halsbultar	1 PC
2	Djupguide	1 PC
3	Inre sexkantnyckel	1 PC
4	Nyckel	1 PC
5	Skiftnyckelskydd	1 PC
6	Fjärilsskruv	2 st
7	Platt bricka	2 st
8	Dustbag	1 PC
9	Blad	1 SET

TILLBEHÖR--BORSTLÖS HYVLER MED BMC-BOX

DELNR. BESKRIVNING		ANTAL
1	Parallell guide
1-1	Parallell guide	1 PC
1-2	Parallell styrfäste	1 PC
1-3	Fjärilsnöt	1 PC
1-4	Platt bricka	1 PC
1-5	Fyrkantiga halsbultar	1 PC
2	Djupguide	1 PC
3	Inre sexkantnyckel	1 PC
4	Nyckel	1 PC
5	Skiftnyckelskydd	1 PC
6	Fjärilsskruv	2 st
7	Platt bricka	2 st
8	Dustbag	1 PC
	Blad	1 SET9
10		1 PC
11	Batteriväxlare	1 PC

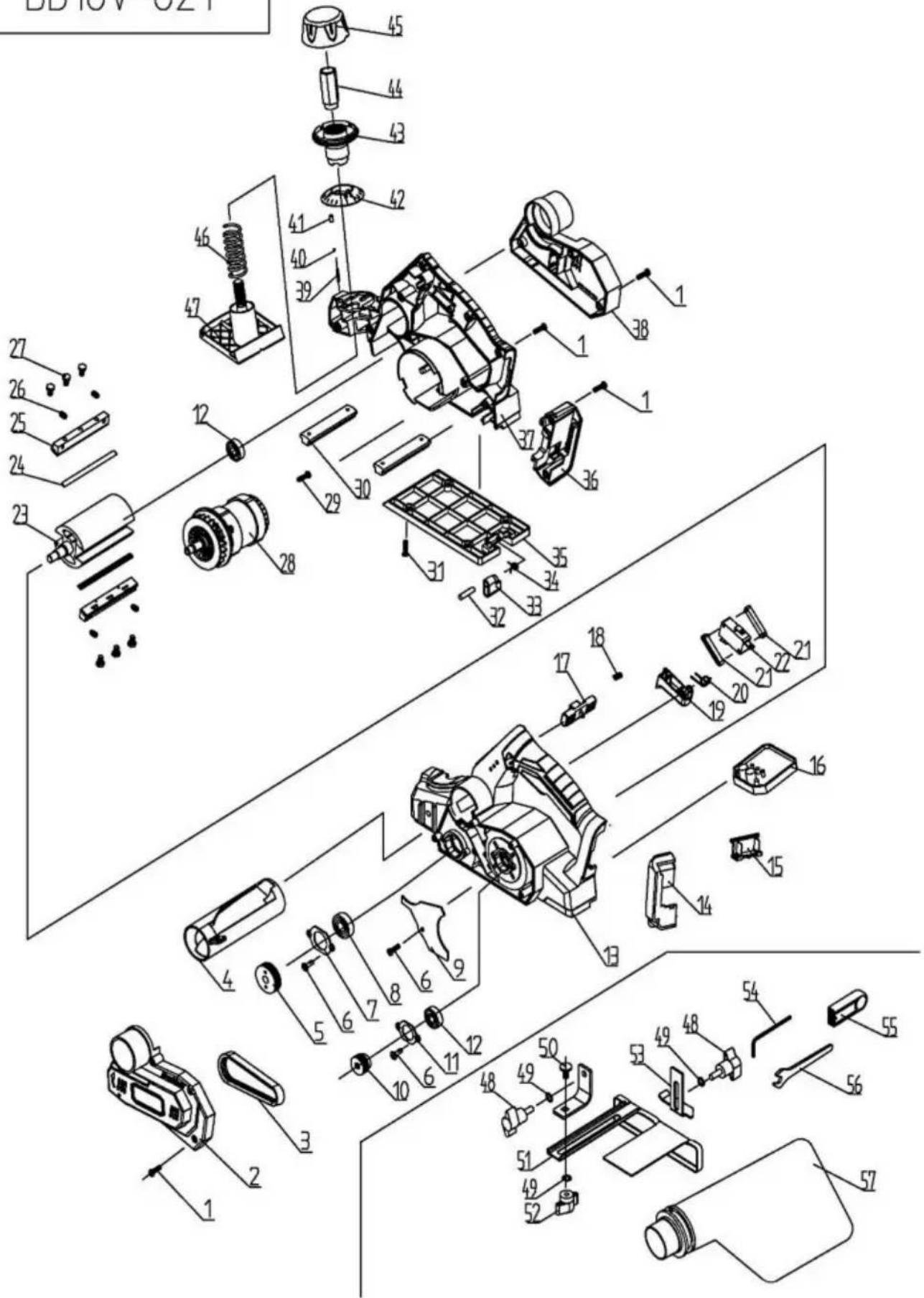

DB18V-821

BD10V 021 45 44 43 42 41 40 39 46 47 27 26 25 24 23 12 29 30 31 32 33 34 35 36 37 38 1 1 17 18 19 20 21 22 23 16 15 13 4 6 7 8 9 10 6 11 12 48 50 53 49 48 54 55 51 49 52 56 57

DB18V-821B
INGA.	BESKRIVNING	ANTAL		INGA.	BESKRIVNING	ANTAL
1	GÅNGSKRUV ST4*14	20 st	30		SUPPORTSTYRELSE	2	PCS
2	BÅLTSKYDD	1	PCS 31		GÅNGSKRUV ST4*12	4	PCS
3	BÅLTE	1	PCS 32		CYLINDRISK STAPP 5*32	1	PCS
4	DAMMTRÖR	1	PCS 33		PARKVILA	1	PCS
5	V-PULLEY (STOR)	1	PCS 34		Vridfjäder	1	PCS
6	GÅNGSKRUV ST4X12	5 st	35		BAS	1	PCS
7	LAGERKÄP	1	PCS 36		BATTERIPÅL (2)	1	PCS
8	KULLAGER 6000RS	1	PCS 37		RÄTT BOSTAD	1	PCS
9	DAMM FÖRVÄLJANDE	1	PCS 38		BAKRE SKYDD	1	PCS
10	V-remskiva (LITEN)	1	PCS 39		Vridfjäder	1	PCS
11	LAGERKÄP	1	PCS 40		STÅLKUL 2.5	1	PCS
12	KULLAGER 608RS	2 st	41		KULA	1	PCS
13	VÄNSTER BOSTAD	1	PCS 42		DJUPSKALA	1	PCS
14	BATTERIPÅL (1)	1	PCS 43		KNOPP	1	PCS
15	BATTERIPIN	1	PCS 44		JUSTERA MUTTER	1	PCS
16	PCB KONTROLLTAVLA	1	PCS 45		KNAPPLOCK	1	PCS
17	LÅS-AV-KNAPP	1	PCS 46		JUSTERINGSFJÄDER	1	PCS
18	FJÄDRA	1	PCS 47		FRAMBAS	1	PCS
19	KNAPP PÅ BRYTARE	1	PCS 48	FJÄRILSSKRUV		2	PCS
20	Vridfjäder	1	PCS 49		PLAT Tvättmaskinÿ6	3	PCS
21	KOPPLA BAS	2 st	50		FYRKANTIG HALSBOLT M6X12	1	PCS
22	VÄXLA	1	PCS 51		KANTGUIDE	1	PCS
23	ROLLER	1	PCS 52		FJÄRILSNÖTTER	1	PCS
24	BLAD	2 st	53		DJUPGUIDE	1	PCS
25	BLADHÅLLARE	2 st	54		INRE HEX. NYCKEL 1		PCS
26	SKRUV M5*10	4 st	55		NYCKELFÖRVARING	1	PCS
27	HEXBOLTEN M5*8	6 st	56		RYCKA	1	PCS
28	BORSTLÖS MOTOR	1	PCS 57		DAMSpåse	1	PCS
29	GÅNGSKRUV ST4*10	2 st

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
