Merk	Vevor
Model	DB18V-821
Producttype	Draadloze schaaf
Nominale spanning	18 V
Onbelaste snelheid	16000 /min
Maximale schaafbreedte	82 mm
Maximale schaafdiepte	2 mm
Maximale sponningdiepte	8 mm
Motortype	Borstelloos
Nettogewicht	2,5 kg
Voeding	Lithium-ion accu 18 V (niet inbegrepen)
Capaciteit stofzak	Regelmatig legen
Stofzuigeraansluiting	Ja, uitgang 1-1/4 inch

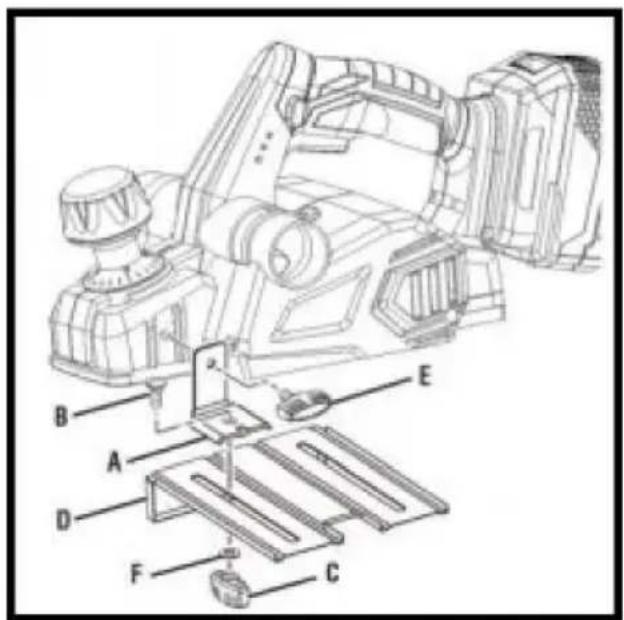

Randgeleider	Inbegrepen, verstelbaar
Diepteleider	Inbegrepen
Messen sleutel	Inbegrepen
Omkeerbare messen	Ja, 2 omkeerbare messen

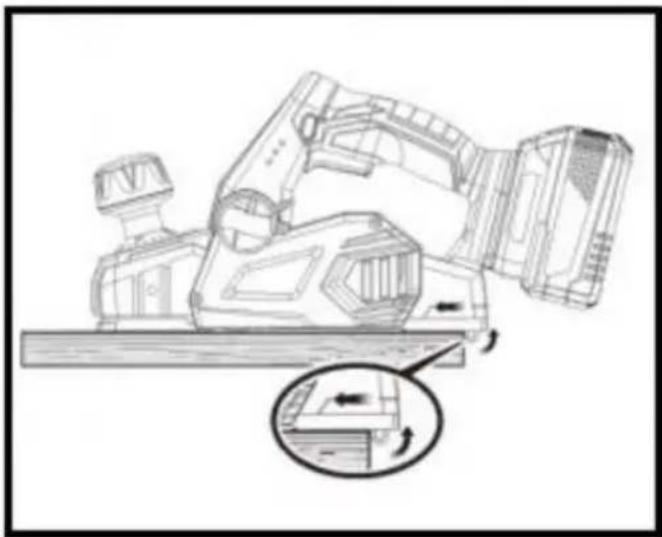

Ruststandaard	Ja, automatisch intrekbaar
Veiligheidskenmerken	Triggerslot, oog- en gehoorbescherming aanbevolen
Onderhoud	Uitlaatopening reinigen, stofzak legen, riem vervangen indien nodig

Veelgestelde vragen - DB18V-821 Vevor

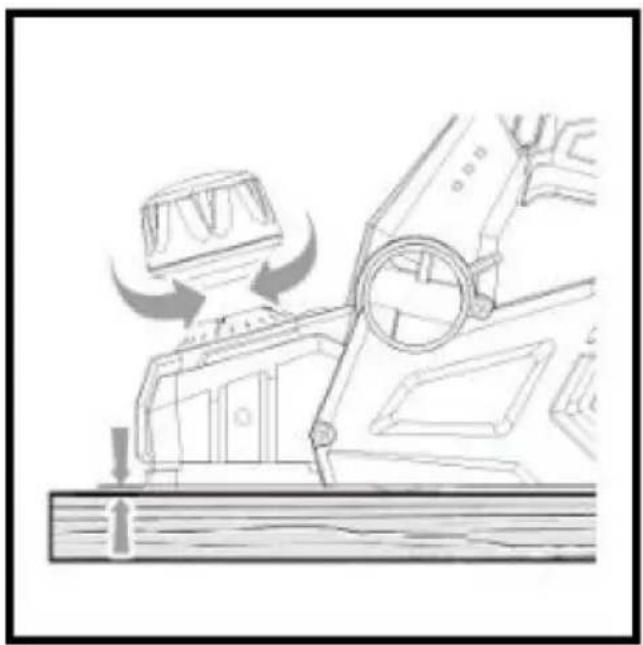

Hoe stel ik de schaafdiepte in?

Draai aan de diepte-instelknop met de klok mee om de diepte te vergroten, tot maximaal 2 mm. Gebruik alleen de gekartelde posities.

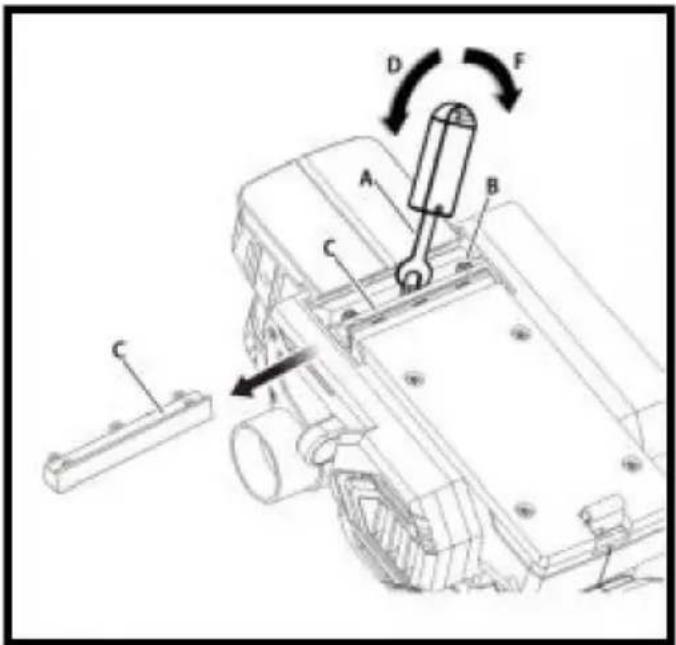

Hoe vervang ik de messen van de schaaf?

Verwijder de accu, draag handschoenen, draai de drie messchroeven los met de meegeleverde sleutel, duw de messhouder uit het blok, verwijder het oude mes, plaats het nieuwe mes met de conische rand aan dezelfde kant als de schroefkoppen, en draai de schroeven weer vast.

Hoe sluit ik een stofzuiger aan?

Verwijder de accu en de stofzak, sluit een stofzuigerslang van 1-1/4 inch aan op de linker- of rechteruitlaat, stel de afvoerrichtingshendel in op de gekozen opening, en zet de stofzuiger aan voordat u begint met schaven.

Waarom stopt de schaaf tijdens gebruik?

Dit kan komen door overbelasting: te snel of te diep schaven. Verminder de snijdiepte of de voedingssnelheid. Leeg de stofzak als deze vol is, omdat ophoping van spanen oververhitting van de motor kan veroorzaken.

Welke accu moet ik gebruiken met deze schaaf?

Gebruik alleen lithium-ion 18 V accu's die compatibel zijn met het merk Vevor, zoals vermeld in de lijst van gereedschappen/apparaten. Gebruik geen andere accu's.

Hoe stel ik de afvoerrichting in?

Verplaats de afvoerrichtingshendel: pijl naar rechts voor afvoer naar rechts, pijl naar links voor afvoer naar links. Bevestig vervolgens de stofzak op de bijbehorende opening.

Kan de schaaf afschuiningen maken?

Ja, gebruik de afschuiningsgroef in de voorste schoen. Plaats de groef over de hoek van het werkstuk en schaaf normaal.

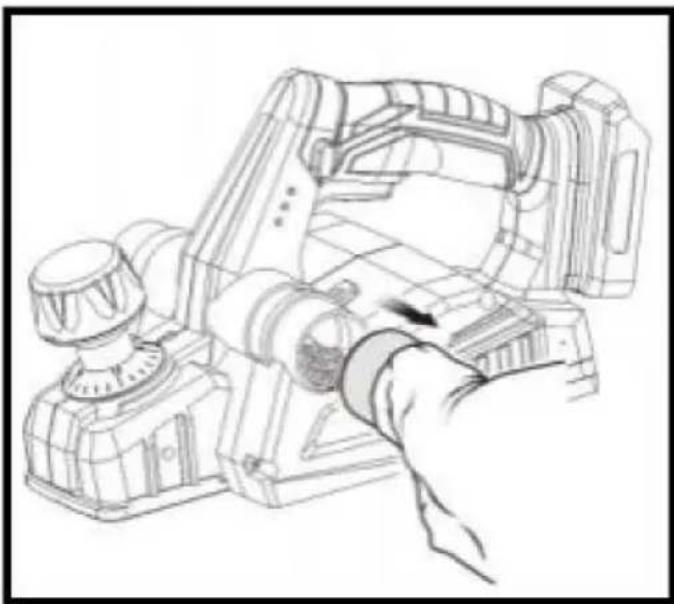

Hoe reinig ik de uitlaatopening?

Verwijder de accu en de stofzak. Gebruik een klein stukje hout om opgehoopte spanen te verwijderen. Gebruik nooit uw handen of vingers. Leeg daarna de stofzak.

Welke accessoires zijn inbegrepen?

De schaaf wordt geleverd met een randgeleider, een diepteleider, een inbussleutel, een verstelbare sleutel, een sleutelkap, vleugelschroeven, platte ringen, een stofzak, een set messen en een messleutel.

Hoe vervang ik de riem?

Verwijder de accu, schroef het riemdeksel los, verwijder de oude riem van de poelies, plaats de nieuwe riem met de groeven uitgelijnd, plaats het deksel terug en draai de schroeven vast zonder te veel kracht.

GEBRUIKSAANWIJZING DB18V-821 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLANNEN

MODEL:DB18V-821

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen en

Zorg ervoor dat u de gebruiksaanwijzing begrijpt voordat u dit product gebruikt.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INHOUDSOPGAVE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap....03

Veiligheidswaarschuwingen voor schaafmachines....06

Symbolen....08

Kenmerken....10

Montage....10

Bediening ....11

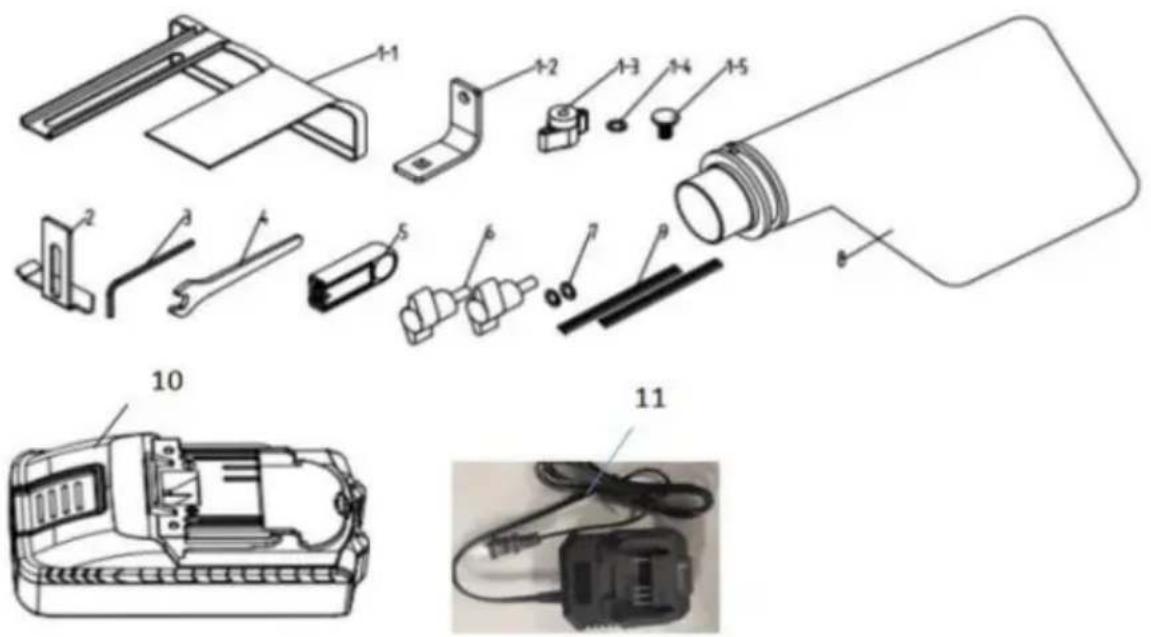

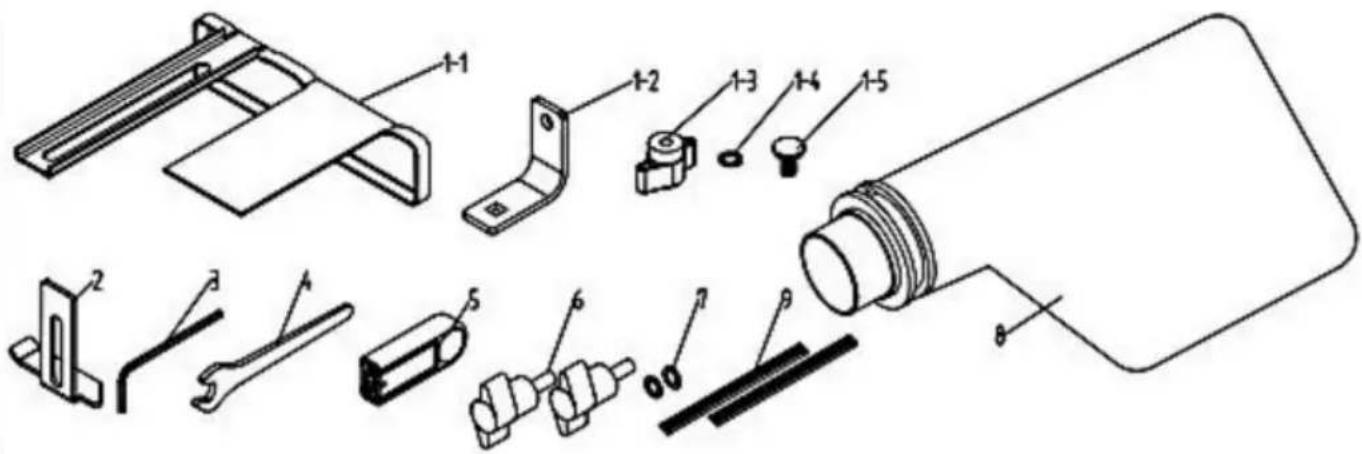

Accessoires....26

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het lichtnet aangesloten (snoergebonden) elektrisch gereedschap of op batterijen (snoerloos) elektrisch gereedschap.

VEILIGHEID OP DE WERKPLEK

Zorg dat de werkplek schoon en goed verlicht is. Rommelige of donkere ruimtes nodigen uit tot ongelukken. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen doen ontbranden. Houd kinderen en omstanders uit de buurt terwijl u elektrisch gereedschap gebruikt. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok. Vermijd lichaamscontact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, trekken of het loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie en scherpe randen of bewegende delen. Beschadigde of verstrengelde snoeren verhogen het risico op elektrische schok.

Wanneer u buitenshuis elektrisch gereedschap gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico van elektrische schokken. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een geaarde door een foutstroomonderbreker (GFCI) beschermde voeding. Het gebruik van een GFCI vermindert het risico op een elektrische schok. Gebruik dit product alleen met de batterijen en laders die vermeld staan in de sectie gereedschap/apparaat/accu/lader correlatie supplement 987000-432.

PERSOONLIJKE VEILIGHEID

Blijf alert, let op wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap bedient. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstige persoonlijke verwondingen.

Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, zal de kans op persoonlijk letsel verminderen.

Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op de stroombron en/of de batterij, het oppakt of het gereedschap draagt. Elektrisch gereedschap dragen met uw vinger op de schakelaar of stroomvoorziening, of gereedschap waarvan de schakelaar aan staat, vraagt om ongelukken.

Verwijder alle afstelsleutels of steeksleutels voordat u het elektrische gereedschap inschakelt. Een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan persoonlijk letsel tot gevolg hebben.

Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kan in bewegende delen vast komen te zitten.

Als er apparaten zijn voorzien voor het aansluiten van stofafzuiging en

Zorg ervoor dat de inzamelfaciliteiten zijn aangesloten en op de juiste manier worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Draag geen losse kleding of sieraden. Houd lang haar tegen. Losse kleding,

sieraden of lang haar kunnen in de luchtroosters worden getrokken.

Gebruik geen ladder of onstabiele ondersteuning. Stabiele voet op een stevige ondergrond

zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw

toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren op de

snelheid waarvoor het is ontworpen.

Gebruik het elektrische gereedschap niet als de schakelaar niet aan en uit gaat.

Elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en

moet worden gerepareerd.

Haal de stekker uit het stopcontact en/of haal de accu uit het gereedschap.

voordat u aanpassingen doet, accessoires verwisselt of het elektrische gereedschap

opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico

van het onbedoeld starten van het elektrische gereedschap.

Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen en laat ze niet

personen die niet bekend zijn met het elektrische gereedschap of deze gebruiksaanwijzing niet kennen

het elektrische gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde

gebruikers.

Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen,

breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden.

Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt.

Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. Houd

snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen

met scherpe snijkanten hebben minder kans om vast te lopen en zijn gemakkelijker te controleren. Gebruik het

elektrische gereedschap, de accessoires, de gereedschapsbits, enz. in overeenstemming met deze

instructies, rekening houdend met de werkomstandigheden en de werkzaamheden

worden uitgevoerd. Gebruik van het elektrisch gereedschap voor andere handelingen dan die

bedoeld, kan een gevaarlijke situatie ontstaan.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

Laad alleen op met de door de fabrikant gespecificeerde lader. Een lader die geschikt is voor één type batterijpakket kan brandgevaar opleveren wanneer gebruikt met een ander accupakket. Gebruik

elektrisch gereedschap alleen met specifiek aangewezen accupakketten. Gebruik van andere accu's kunnen een risico op letsel en brand opleveren.

Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kan maken. Kortsluiting van de accupolen kan brandwonden of

brand veroorzaken. Bij misbruik kan er vloeistof uit de accu spatten; vermijd dit.

contact. Als er per ongeluk contact optreedt, spoel dan met water. Als vloeistof in contact komt met de ogen, zoek daarnaast medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

DIENST

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap wordt onderhouden.

Gebruik bij het onderhouden van elektrisch gereedschap uitsluitend identieke vervangingsonderdelen. Volg de instructies in het gedeelte Onderhoud van deze handleiding. Gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kunnen een risico op schokken of letsel opleveren.

Wacht tot de snijder tot stilstand is gekomen voordat u het gereedschap neerlegt. Een blootgestelde roterende snijder kan het oppervlak raken, wat kan leiden tot mogelijk verlies van controle en ernstig letsel. Gebruik

klemmen of een andere praktische manier om het werkstuk op een stabiel platform te bevestigen. Het werkstuk met de hand of tegen het lichaam maakt het onstabiel en kan leiden tot verlies van controle. Houd het elektrische gereedschap alleen vast bij de geïsoleerde handgrepen.

Ken uw elektrisch gereedschap. Lees de handleiding zorgvuldig. Leer de toepassingen en beperkingen, evenals de specifieke potentiële gevaren gerelateerd aan dit elektrisch gereedschap. Door deze regel te volgen, verkleint u het risico op elektrische schokken, brand of ernstig letsel.

Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Door deze regel te volgen, wordt het risico op ernstig persoonlijk letsel verminderd.

Bescherm uw longen. Draag een gezichts- of stofmasker als de operatie stoffig is. Door deze regel te volgen, verkleint u het risico op ernstig persoonlijk letsel. Bescherm

uw gehoor. Draag gehoorbescherming tijdens langere perioden van operatie. Door deze regel te volgen, verkleint u het risico op ernstig persoonlijk letsel.

Accugereedschappen hoeven niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in werkende staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Door deze regel te volgen, verkleint u het risico op een elektrische schok, brand of ernstig persoonlijk letsel.

Plaats accugereedschappen of hun accu's niet in de buurt van vuur of hitte. Dit zal het risico op explosie en mogelijk letsel verminderen. Verpletter, laat

of beschadig de batterij niet. Gebruik geen batterij of oplader die is gevallen of een harde klap heeft gekregen. Een beschadigde batterij is onderhevig aan explosie. Gooi een gevallen of beschadigde batterij onmiddellijk weg.

Batterijen kunnen ontploffen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een snoerloos product in de aanwezigheid van open vuur gebruiken. Een ontplofte batterij kan vuil en chemicaliën verspreiden. Spoel bij blootstelling onmiddellijk met water. Laad het accugereedschap niet op in een vochtige of natte omgeving. Gebruik, bewaar of laad accupakketten of producten niet op locaties waar de temperatuur lager is dan 50°F of hoger dan 100°F. Niet buiten of in voertuigen bewaren.

Bij extreem gebruik of extreme temperatuuromstandigheden kan er batterijlekkage optreden. Als vloeistof in contact komt met uw huid, was deze dan onmiddellijk met zeep en water. Als er vloeistof in uw ogen komt, spoel ze dan met schoon water gedurende ten minste 10 minuten, en zoek dan onmiddellijk medische hulp.

Deze regel verkleint het risico op ernstig persoonlijk letsel.

ÿ Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om

instrueer anderen die deze tool kunnen gebruiken. Als u iemand deze tool leent, leen hen ook deze instructies.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de niveaus uit te leggen van het risico dat aan dit product verbonden is.

SYSTEEM SIGNAAL		BETEKENIS
	GEVAAR	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel
	WAARSCHUWING	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel
	VOORZICHTIGHEID	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel
	KENNISGEVING:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan als belangrijk beschouwd, maar niet gerelateerd aan een potentiële letsel (bijvoorbeeld berichten met betrekking tot materiële schade).
Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze alstublieft en hun betekenis leren. Een juiste interpretatie van deze symbolen zal u in staat stellen om het product beter en veiliger te laten werken.
SYMBOOL	SIGNAAL		BETEKENIS
	Veiligheidswaarschuwing		Geeft aan dat er een potentieel gevaar voor persoonlijk letsel bestaat
	Lees de operator's Handmatig		Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies leze Begrijp de gebruiksaanwijzing voordat u het apparaat gebruikt dit product.
	Oogbescherming		Draag altijd oogbescherming met zijschermengemarkeerd om te voldoen aan ANSI Z87.1
	Gehoorbescherming		Draag altijd gehoorbeschermers bij gebruik van dit apparaat. product.
	Draag stof maskers		Draag altijd een stofmasker wanneer u dit gebruikt product.
	Natte omstandigheden Waarschuwing		Niet blootstellen aan regen en niet gebruiken op vochtige plaatsen
	Geen handen Symbool		Als u uw handen niet uit de buurt van de mes kan ernstig persoonlijk letsel tot gevolg hebben.
	Recycle symbool		Dit product maakt gebruik van lithium-ionbatterijen (Li-ion). Lokale, provinciale of federale wetten kunnen dit verbieden verwijdering van batterijen bij het gewone afval. Raadpleeg Neem voor informatie contact op met uw plaatselijke afvalautoriteit betreffende beschikbare recycling en/of verwijdering opties.
	Correcte verwijdering		Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een doorkruiste kliko-container geeft aan dat het product aparte afvalinzameling in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd als dergelijke mogen niet met het normale afval worden weggegooid huishoudelijk afval, maar moet naar een inzamelpunt voor het recyclen van elektrische en elektronische apparaten
	FCC-verklaring		Dit apparaat voldoet aan Deel 15 van de FCC Regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie, en (2) dit apparaat moet accepteer elke ontvangen interferentie, inclusief interferentie die ongewenste operatie.
V	Volt		Spanning
Hertz	Hertz		Frequentie (cycli per seconde)
mijn	Notulen		Tijd
no	Toerental zonder belasting		Rotatiesnelheid, bij geen belasting
.../min	Per minuut		Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut.

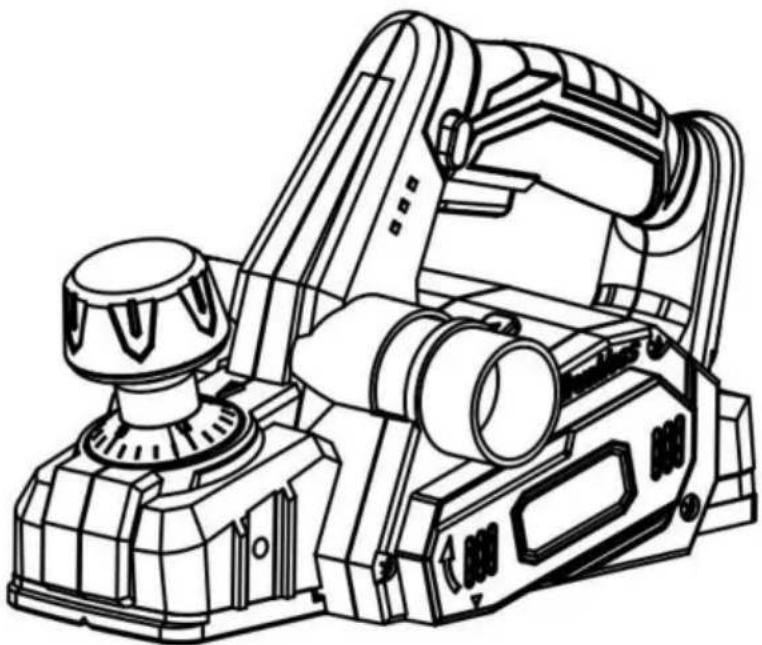

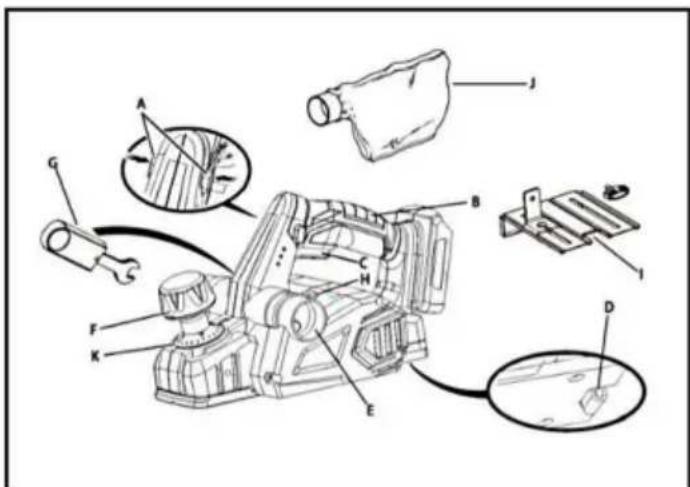

FUNCTIES

PRODUCTSPECIFICATIES

Model	DB18V-821
Nominale spanning	18V
Snelheid zonder belasting	16000/min
Maximale schaafbreedte	82 miljoen
Maximale schaafdiepte	2 miljoen
Maximale sponningdiepte	8 mm
Motortype	Borstelloos
Netto gewicht	2,5 KG

MONTAGE

WAARSCHUWING:

Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen ontbreken. lijken te ontbreken of beschadigd te zijn. Gebruik van een product dat niet goed is en volledig gemonteerd of met beschadigde of ontbrekende onderdelen kan resulteren in ernstig persoonlijk letsel.

WAARSCHUWING:

Probeer dit product niet te wijzigen of accessoires of bevestigingen te maken

niet aanbevolen voor gebruik met dit product. Een dergelijke wijziging of

modificatie wordt verkeerd gebruikt en kan leiden tot een gevaarlijke situatie die kan leiden tot tot mogelijk ernstig persoonlijk letsel.

WERKING

WAARSCHUWING:

Laat vertrouwdheid met gereedschap u niet onvoorzichtig maken. Onthoud dat een fractie van een seconde voldoende is om ernstig letsel toe te brengen.

WAARSCHUWING:

Verwijder altijd de accu uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer u het gereedschap niet gebruikt. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel tot gevolg kan hebben.

WAARSCHUWING:

Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen, met mogelijk ernstig letsel tot gevolg.

WAARSCHUWING:

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product zijn aanbevolen. Het gebruik van hulpstukken of accessoires die niet worden aanbevolen, kan leiden tot ernstig persoonlijk letsel.

LET OP:

Als u te snel of te diep schaaft, leidt dit tot overbelasting van de apparatuurbeveiliging en verkort het de levensduur van de batterij. Controleer de schaafsnelheid en -diepte redelijk.

TOEPASSINGEN

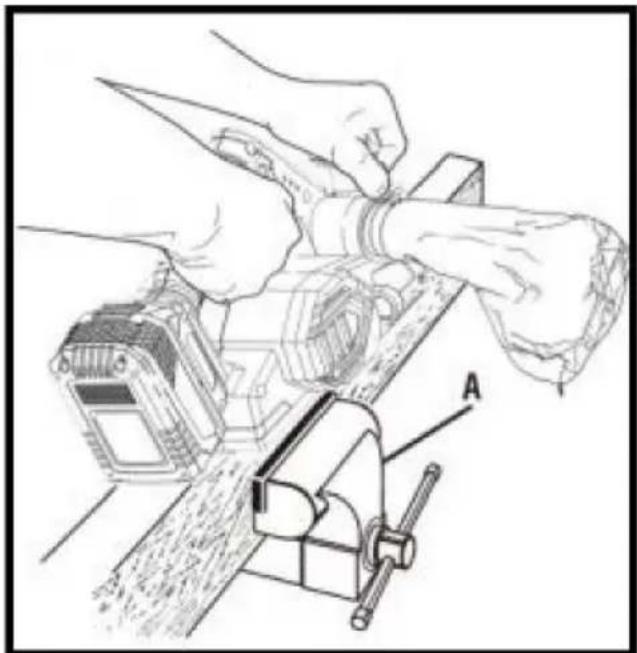

U kunt dit gereedschap gebruiken voor de hieronder vermelde doeleinden:

Het schaven van de rand van een houten deur of plank.

Het schaven van de rand van een stuk hout.

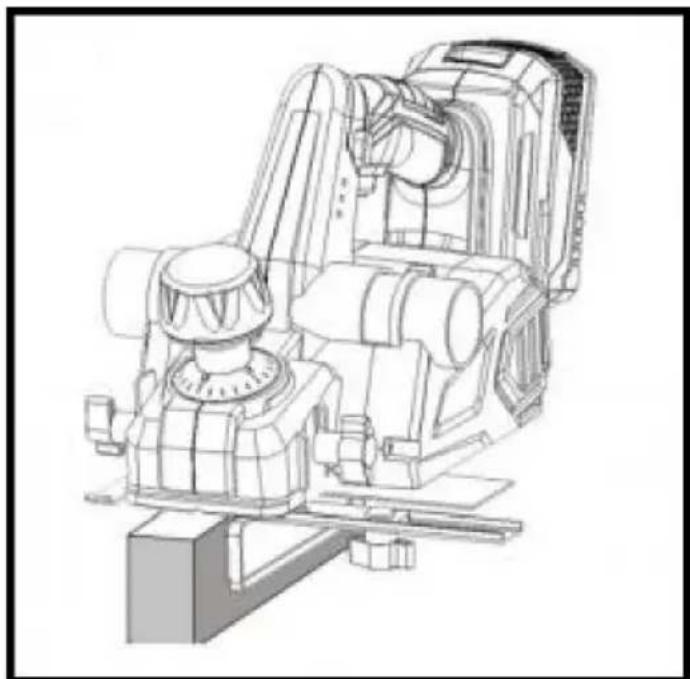

Het maken van sponningsneden in hout.

Het afschuinen van scherpe randen van hout.

Verzameld stof van schaafoppervlaktecoatings zoals polyurethanen, lijnolie, enz., kan in de stofzak van de schaafmachine of elders ontbranden en brand veroorzaken. Om het risico op brand te verkleinen, moet u de stofzak tijdens het schaven altijd regelmatig legen. Berg een schaafmachine NOOIT op of laat deze NOOIT achter zonder de stofzak te legen. Volg ook de aanbevelingen van de fabrikanten van de coatings.

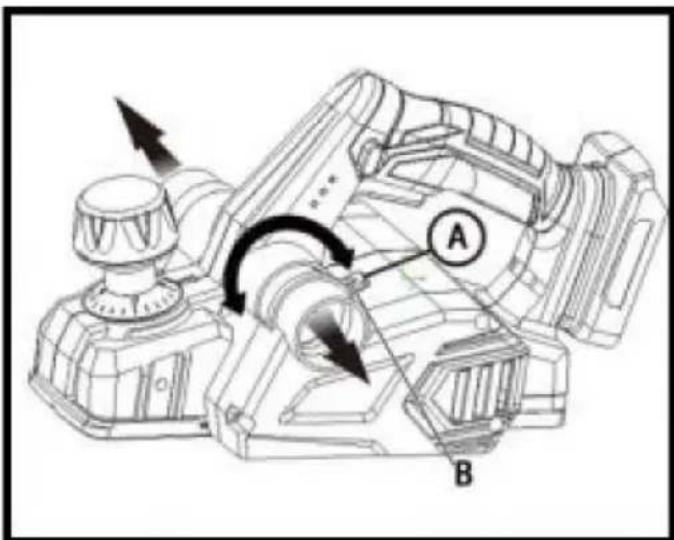

Verander de uitlaatrichting naar rechts of links om de richting van het puin bij het werken in krappe ruimtes aan te passen.

Om de uitlaatrichting en de stofzak aan te passen:

Verwijder de accu. Om de uitlaat

naar rechts af te stellen: Beweeg de hendel voor de uitlaatrichting zodat de pijl wijst naar rechts (de hendel wijst naar links). Plaats de stofzak op de rechter uitlaatpoort.

Om de uitlaat naar links te verstellen: Beweeg de uitlaatrichtinghendel zodat de pijl wijst naar links (de hendel wijst naar rechts). Installeer de stofzak op de linker uitlaatpoort.

OPMERKING: Controleer of de stofzak is aangesloten op dezelfde poort die u hebt geselecteerd met de uitlaatrichtinghendel.

Verwijder de accu. Schuif de

kraag van de stofzak op de uitlaatpoort.

OPMERKING: Om de stofzak te verwijderen, trekt u deze recht uit de uitlaatpoort.

KENNISGEVING:

De stofzak raakt snel vol. Leeg hem vaak om schade aan het product te voorkomen.

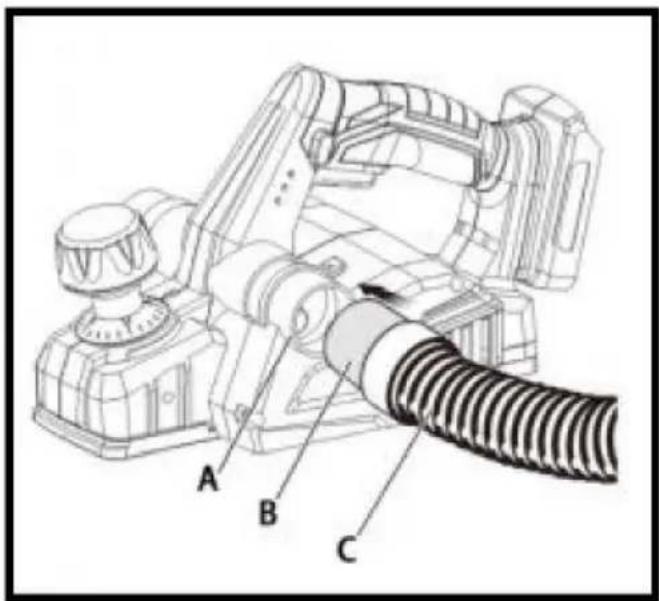

DE SCHAAFMACHINE AAN EEN STOFZUIGER BEVESTIGEN

Het spaanopvangsysteem van de schaafmachine heeft een 1-1/4 inch-poort voor het inbrengen van een vacuümslang.

Verwijder de accu. Verwijder de stofzak. Sluit een stofzuigerslang aan op de linker- of rechteruitlaat voor de spaanders. Stel de hendel voor de uitlaatrichting in op de geselecteerde uitlaatpoort. Sluit de stofzuiger aan op een voeding. Schakel de stofzuiger in voordat u met zagen begint.

WAARSCHUWING:

Wanneer het gereedschap niet op de stofzuiger is aangesloten, moet u altijd de stofzak terugplaatsen op het gereedschap. Als u dit niet doet, kan er stof of vreemde voorwerpen in uw gezicht of ogen worden geblazen, wat kan leiden tot mogelijk ernstig letsel.

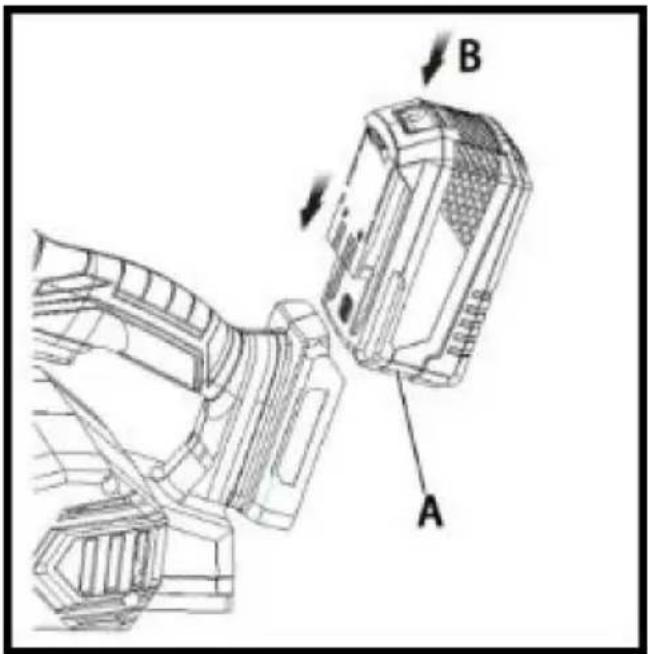

INSTALLEREN/VERWIJDEREN VAN DE BATTERIJ

Plaats de accu in het product zoals afgebeeld. Zorg ervoor dat de

vergrendelingen aan beide zijden van de accu op hun plaats klikken.

en de batterij is vastgezet in het product voordat u begint

bediening.

Druk de vergrendelingen in om de accu te verwijderen. Voor

volledige oplaadinstructies, zie de handleidingen van de gebruiker

uw accu en oplader.

STARTEN/STOPPEN VAN DE SCHAAF MACHINE

Om de schaafmachine te starten: druk op de vergrendelingsknop aan beide kanten en druk vervolgens op de vergrendelingsknop.

Druk op de trekkerschakelaar.

Om de schaafmachine te stoppen: Laat de trekkerschakelaar los.

KICKSTAND

De schaafmachine is uitgerust met een automatisch draaiende standaard die voorkomt dat de messen de werkbank raken wanneer deze niet in gebruik is. Wanneer u begint met de schaafbewerking, wordt de standaard automatisch teruggetrokken wanneer deze over de rand van het werkstuk gaat. Wanneer u de schaafmachine op de werkbank neerzet, wordt de standaard automatisch omlaag gedraaid om te voorkomen dat het mes contact maakt.

WAARSCHUWING:

Zorg ervoor dat de standaard altijd soepel beweegt en dat de omgeving van de standaard vrij is van vuil. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

SCHAAFDIEPTE

Wanneer u begint met het schaven van een ruw stuk materiaal, zal de schaafmachine eerst de hoge plekken verwijderen. Opeenvolgende passes zullen meer en

meer materiaal verwijderen. Door niet meer dan 1/64 inch te verwijderen bij elke doorgang, zult u zelfs het ruwste werkstuk van een zo glad mogelijke afwerking voorzien.

Begin altijd met het maken van testsnedes in afvalhout om er zeker van te zijn dat de schaafmachine de gewenste hoeveelheid hout verwijdert.

De schaafdiepte instellen:

Verwijder de accu. Draai de diepte-instelknop met de klok mee om de gewenste diepte in te stellen.

instelknop met de klok mee om de gewenste diepte in te stellen.

OPMERKING: Gebruik alleen diepte-instellingen met een aanslag. Probeer sneden te maken met de diepte van snij-instellingen tussen de vergrendelposities kunnen resulteren in ongelijke sneden.

OPMERKING: Gebruik alleen diepte-instellingen met een aanslag. Probeer sneden te maken met de diepte van snij-instellingen tussen de vergrendelposities kunnen resulteren in ongelijke sneden.

OPMERKING: Om de messen te beschermen tijdens opslag, transport, enz., draait u de diepte-instelknop tegen de klok in bovenaan op de snijdiepteschaal om het mes te parkeren.

Klem het werkstuk altijd stevig vast voordat u een snede maakt. Werk verplaatsen tijdens een snede kan leiden tot verlies van controle over de schaafmachine en ernstige verwondingen veroorzaken.

Klem het werkstuk altijd stevig vast voordat u een snede maakt. Het verplaatsen van het werkstuk tijdens een snede kan leiden tot verlies van controle over de schaafmachine en ernstige verwondingen veroorzaken.

letsel.

Klem het werk goed vast. Zorg

ervoor dat het te plannen materiaal vrij is van spijkers, nietjes of schroeven. Ondersteun het werk zodat de bewerking aan uw kant plaatsvindt.

KENNISGEVING:

Te snel schaven resulteert in een slechte afwerking en verhoogt de spaanopbouw in de chipuitlaat. Spaanopbouw beperkt de luchtstroom en kan motoroververhitting veroorzaken.

WAARSCHUWING:

Probeer niet een geblokkeerde spaanuitlaat te ontstoppen voordat de messen stoppen en u het product van de stroombron hebt losgekoppeld. Het niet in acht nemen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

SCHAAIEN

Klem het werkstuk stevig vast.

Pas de schaafdiepte aan. Raadpleeg 'Schaafdiepte' eerder in deze handleiding. Houd de diepte-instelknop met één hand vast en de handgreep met uw andere hand.

WAARSCHUWING:

Gebruik bij elke handeling altijd twee handen aan het gereedschap; dit zorgt ervoor dat u de controle behoudt en het risico op ernstig persoonlijk letsel vermijdt. Ondersteun en klem het werk altijd correct.

Ondersteun en klem het werk zodat beide handen vrij zijn om te

schaven.

Gebruik het gereedschap nooit boven uw hoofd of ondersteboven vanaf de juiste bedieningspositie.

positie; ernstig persoonlijk letsel kan het gevolg zijn.

Plaats de voorste schoen op de rand van het te plannen werk.

OPMERKING: Zorg ervoor dat de bladen het werkstuk niet raken. Oefen druk uit op de diepte-instelknop zodat de voorste schoen

helemaal plat op het werk. Start de schaafmachine en laat de motor maximale snelheid bereiken.

Houd de schaaf stevig vast en duw hem met een langzame, constante beweging naar voren in het

werk. Schaaf langzaam en leeg de stofzak vaak. Oefen neerwaartse druk uit op

de achterste handgreep terwijl u elk van de

einde van de geplande snede. Dit helpt om het achterste gedeelte van de schaafmachinebasis in contact met het werk te houden en voorkomt dat de voorkant van de schaafmachine de snede uitsnijdt.

WAARSCHUWING:

Wees voorzichtig dat u tijdens de planningsbewerking geen spijkers of nietjes raakt; dit

kan de messen beschadigen, scheuren of inkepingen veroorzaken.

LET OP: Wij raden u aan om altijd een extra set mesjes bij de hand te hebben.

Zodra de messen in de schaaf tekenen van botheid vertonen, vervangt u deze.

De messen zijn omkeerbaar en kunnen worden omgekeerd totdat beide kanten bot zijn.

AFKANTEN

De schaafmachine is ontworpen met een afschuiningsgroef in de voorste schoen om

hoeken van planken af te schuinen zoals afgebeeld. Voordat u een snede maakt in goed hout,

oefen het zagen op afvalhout om te bepalen hoeveel er moet worden verwijderd. Klem het werkstuk stevig vast. Houd de diepte-instelknop

met één hand vast en de handgreep met uw

andere hand.

Plaats de afschuiningsgroef op het te bewerken oppervlak. Start de schaafmachine

en laat de motor op maximale snelheid draaien. Houd de schaafmachine stevig vast

en duw deze met een langzame, gelijkmatige beweging naar voren in het werkstuk.

Oefen neerwaartse druk uit om de schaafmachine aan het begin plat te houden en aan het

einde van het werkoppervlak.

SCHAAIEN VAN RANDEN EN MAKEN VAN SPONNINGEN

De schaafmachine wordt geleverd met een verstelbare randgeleider voor nauwkeurig kanten schaven en sponning snijden. Bevestig de randgeleider aan beide zijden van de schaafmachine voor schaafranden en bevestig de randgeleider aan de linkerkant om sponningsneden te maken.

BEVESTIGEN VAN DE KANTGELEIDER VOOR SCHAAFRANDEN

Verwijder de accu. Bevestig de

beugel aan de gewenste zijde van de schaafmachine en draai de knop vast

goed vastschroeven.

Bevestig de randgeleider aan de beugel met behulp van de knopmoer en de wagenkopbout.

Draai de knopmoer stevig vast.

SCHAAFRANDEN

Volg de instructies in het gedeelte Planning eerder in deze handleiding. Plaats de randgeleider stevig tegen de rand van het werkoppervlak.

BEVESTIGEN VAN DE RANDGELEIDER VOOR HET MAKEN VAN SPONNINGEN

Verwijder de accu. Bevestig

de beugel aan de linkerkant van de schaafmachine en draai de knopbout vast.

Bevestig de randgeleider losjes aan de beugel met behulp van de knopmoer en de wagenkopbout (niet vastdraaien).

Stel de randgeleider in op de gewenste breedte voor de sponningsnede.

Draai de knopmoer stevig vast.

HET MAKEN VAN SPONNINGEN

Volg de instructies in het gedeelte Planning eerder in deze handleiding. Rust de

Plaats de randgeleider stevig tegen de rand van het werkoppervlak.

De diepte van de sponning wordt bepaald door de diepte van de snede en de

aantal keren dat het apparaat over het werkoppervlak heen is gegaan.

De maximale diepte van de rabbetsnede is 1/2 inch en moet in passages van 1/16 inch of minder worden gesneden om

de gewenste diepte te bereiken. De breedte van de rabbetsnede is

verstelbaar door het verplaatsen van de randgeleider.

WAARSCHUWING:

Gebruik bij het onderhoud uitsluitend identieke vervangingsonderdelen. Gebruik geen andere onderdelen; andere onderdelen kunnen een gevaar opleveren of schade aan het product veroorzaken.

WAARSCHUWING:

Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI

Z87.1. Als u dit niet doet, kan het zijn dat er voorwerpen in uw ogen worden gegooid,

met mogelijk ernstig letsel tot gevolg.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van kunststof onderdelen. De meeste kunststoffen zijn

vatbaar voor schade door verschillende soorten commerciële oplosmiddelen en kunnen

beschadigd raken door hun gebruik. Gebruik schone doeken om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING:

Laat remvloeistoffen, benzine, op aardolie gebaseerde producten, kruipoliën, etc. nooit in contact komen met

kunststof onderdelen. Chemicaliën kunnen

plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Elektrisch gereedschap dat wordt gebruikt op glasvezelmateriaal, gipsplaten, vulmiddelen of pleisterwerk, is onderhevig

Elektrisch gereedschap dat wordt gebruikt op glasvezelmateriaal, gipsplaten, vulmiddelen of pleisterwerk, is onderhevig

aan versnelde slijtage en mogelijk voortijdig falen.

omdat de glasvezelspanen en -slijpsels zeer schurend zijn voor lagers, borstels, commutatoren, enz. Daarom raden wij het gebruik ervan af.

dit gereedschap voor uitgebreid werk aan dit soort materialen. Als u echter

Als u met een van deze materialen werkt, is het uiterst belangrijk om het gereedschap schoon te maken met behulp van perslucht.

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel van goede kwaliteit voor de gehele levensduur van het apparaat onder normale bedrijfsomstandigheden.

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel van goede kwaliteit voor de gehele levensduur van het apparaat onder normale bedrijfsomstandigheden.

HET SCHOONMAKEN VAN DE UITLAATPOORT EN HET LEGEN VAN DE STOFZAK

HET SCHOONMAKEN VAN DE UITLAATPOORT EN HET LEGEN VAN DE STOFZAK

Na langdurig gebruik van de schaafmachine of bij het schaven van nat of groen hout, kunnen er snippers in de uitlaatpoort ophopen en is het nodig om deze schoon te maken. Ophoping van spaanders beperkt de luchtstroom en zorgt ervoor dat de motor oververhit raakt. Reinig de uitlaatpoort en leeg de stofzak regelmatig. Verwijder het accupakket. Verwijder de stofzak uit de uitlaatpoort. Reinig de spaanders of stofophopingen uit de uitlaatpoort van de schaafmachine met

brokstukken

Vervang de stofzak.

MESSEN VERVANGEN

De schaafbladen zijn omkeerbaar. Wanneer een rand bot wordt, kan het blad worden omgedraaid, zodat de andere kant kan worden gebruikt.

Vervang of draai messen altijd om in paren. Probeer niet om ze te slijpen.

Als de messen in de schaaf tekenen vertonen van bot worden, afgebrokkeld zijn of op enigerlei wijze beschadigd zijn, vervang ze dan.

Gebruik bij het vervangen van de messen uitsluitend het aanbevolen vervangingsmes.

WAARSCHUWING:

Draag altijd dikke leren handschoenen en wees voorzichtig bij het losdraaien van de messchroeven en het hanteren en/of wisselen van messen. Messen zijn scherp en kunnen ernstig persoonlijk letsel veroorzaken.

Verwijder de accu. Zet de schaafmachine

ondersteboven vast. Draai de drie schroeven los waarmee het mes aan

de meshouder is bevestigd door

tegen de klok in te draaien met de meegeleverde sleutel.

OPMERKING: Draai de schroeven niet te los. Als de schroeven te los zitten, zal de uitlijning van het nieuwe mes niet nauwkeurig zijn.

OPMERKING: Let op de snijrichting voordat u de oude messen verwijdert.

en hoe de taps toelopende rand van de oude messen is georiënteerd. De taps toelopende

De rand van de nieuwe messen moet in dezelfde richting staan als de originele

messen, met de taps toelopende rand aan dezelfde kant als de schroefkoppen en

de vlakke rand naar het snijblok gericht. Druk

de veerbelaste mesbescherming in. Duw de

meshouder uit de snijblokconstructie met behulp van de punt van een

schroevendraaier.

Verwijder het oude mes uit de meshouder door het mes eruit te schuiven

met de punt van een schroevendraaier.

OPMERKING: Als het mes niet gemakkelijk uit de meshouder kan worden geduwd nadat u het hebt losgemaakt,

Bevestigingsschroeven van het blad, gebruik een blok hout om het blad los te breken

de meshouder met een korte, scherpe slag. Duw vervolgens het mes met een

schroevendraaier om het te verwijderen. Tik indien nodig stevig op het blok hout met een

kleine hamer om het lemmet los te breken.

Verwijder zaagsel en houtsnippers rondom het zaagblad. Schuif het nieuwe

zaagblad in de sleuf van de zaagbladhouder.

Gebruik een schroevendraaier om het mes in de meshouder te duwen totdat het vastzit.

gecentreerd in positie.

Druk de veerbelaste mesbescherming in. Plaats de

meshouder in het snijblok. Draai de drie bevestigingsschroeven van het

mes weer vast met de messleutel. Herhaal de bovenstaande procedure om het andere

mes te vervangen.

VERVANGEN VAN DE RIEM

Wanneer u de riem vervangt, gebruik dan uitsluitend de aanbevolen vervangingsriem.

Verwijder de accu. Verwijder de

schroeven van de riemafdekking.

Verwijder de riemafdekking.

Verwijder de oude riem van de kleine poelie door deze in de aangegeven richting te draaien.

Terwijl u de riem draait, trekt u eraan en werkt u deze van de kleine poelie af totdat deze is

volledig verwijderd van beide katrollen.

Plaats de nieuwe riem over de kleine poelie en zorg ervoor dat de groeven uitgelijnd zijn.

Terwijl u de riem draait, duwt en beweegt u deze op de grote katrol totdat deze in

plaats.

Plaats de riemafdekking terug.

Plaats de schroeven van de riemafdekking terug en draai ze stevig vast.

LET OP: Draai de schroeven niet te vast.

ACCESSOIRES

ACCESSOIRES--BORSTELLOZE SCHAAF MACHINE MET KLEURENBOX

ONDERDEELNUM	MMER OMSCHRIJVING	Hoeveelheld
1	Parallelle gids
1-1	Parallelle gids	1 stuk
1-2	Parallelle geleidebeugel	1 stuk
1-3	Vleugelmoer	1 stuk
1-4	Platte ring	1 stuk
1-5	Bouten met vierkante hals	1 stuk
2	Dieptegids	1 stuk
3	Binnenzeskantsleutel	1 stuk
4	Moersleutel	1 stuk
5	Sleuteldeksel	1 stuk
6	Vlinderschroef	2 STUKS
7	Platte ring	2 STUKS
8	Stofzak	1 stuk
9	Blad	1 SET

ACCESSOIRES--BORSTELLOZE SCHAAF MACHINE MET BMC-BOX

ONDERDEELNUM	MMER OMSCHRIJVING	Hoeveelheid
1	Parallelle gids
1-1	Parallelle gids	1 stuk
1-2	Parallelle geleidebeugel	1 stuk
1-3	Vleugelmoer	1 stuk
1-4	Platte ring	1 stuk
1-5	Bouten met vierkante hals	1 stuk
2	Dieptegids	1 stuk
3	Binnenzeskantsleutel	1 stuk
4	Moersleutel	1 stuk
5	Sleuteldeksel	1 stuk
6	Vlinderschroef	2 STUKS
7	Platte ring	2 STUKS
8	Stofzak	1 stuk
9	Blad	1 SET
10		1 stuk
11	Batterijwisselaar	1 stuk

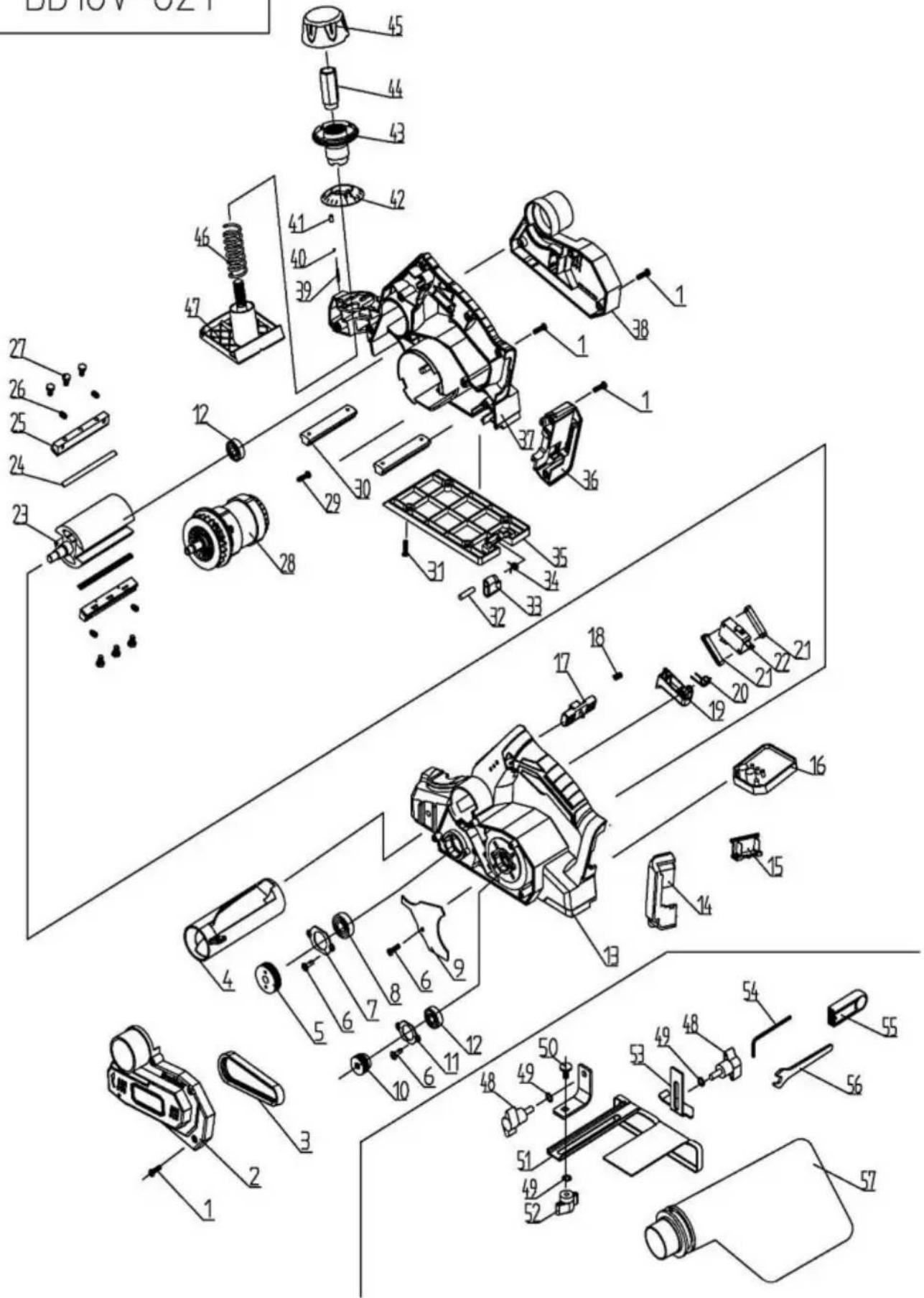

DB18V-821

DB18V-821B
NEE.	BESCHRIJVING	Hoeveelheid		NEE.	BESCHRIJVING	Hoeveelheid
1	TAPSCHROEF ST4*14	20 STUKS 30			ONDERSTEUNINGSBORD	2	STUKS
2	RIEMHOES	1	STUKS 31		TAPSCHROEF ST4*12	4	STUKS
3	RIEM	1	STUKS 32		CILINDRISCHE PIN 5*32	1	STUKS
4	STOFBUIS	1	STUKS 33		PARKEERRUIMTE	1	STUKS
5	V-POELIE (GROOT)	1	STUKS 34		TORSIEVEER	1	STUKS
6	TAPSCHROEF ST4X12	5 STUKS 35			BASEREN	1	STUKS
7	LAGERAFDEKSEL	1	STUKS 36		BATTERIJ PIN-AFDEKKING (2)	1	STUKS
8	KOGELLAGER 6000RS	1	STUKS 37		JUISTE HUISVESTING	1	STUKS
9	STOFAFSLUITING	1	STUKS 38		ACHTERKLEP	1	STUKS
10	V-POELIE (KLEIN)	1	STUKS 39		TORSIEVEER	1	STUKS
11	LAGERAFDEKSEL	1	STUKS 40		STALEN BAL 2.5	1	STUKS
12	KOGELLAGER 608RS	2 STUKS 41			KOGEL	1	STUKS
13	LINKERHUIS	1	STUKS 42		DIEPTESCHAAL	1	STUKS
14	BATTERIJ PIN-AFDEKKING(1)	1	STUKS 43		KNOP	1	STUKS
15	BATTERIJ PIN	1	STUKS 44		MOER AFSTELLEN	1	STUKS
16	PCB-BESTURINGSBORD	1	STUKS 45		KNOP DEKSEL	1	STUKS
17	VERGRENDELKNOP	1	STUKS 46		AANPASSINGSVEER	1	STUKS
18	LENTE	1	STUKS 47		VOORSTE BASIS	1	STUKS
19	KNOP VAN SCHAKELAAR	1	STUKS 48	VLINDERSCHROEF		2	STUKS
20	TORSIEVEER	1	STUKS 49		VLAKKE RINGÿ6	3	STUKS
21	SCHAKEL BASIS	2 STUKS 50			VIERKANTE HALSSCHROEF M6X12	1	STUKS
22	SCHAKELAAR	1	STUKS 51		RANDGELEIDER	1	STUKS
23	ROL	1	STUKS 52		VLEUGELMOER	1	STUKS
24	BLAD	2 STUKS 53			DIEPTEGIDSEN	1	STUKS
25	MESHOUDER	2 STUKS 54			INTERNE INBUSSLEUTEL 1		STUKS
26	SCHROEF M5*10	4 STUKS 55			MOERSLEUTEL OPSLAG	1	STUKS
27	ZESKANTBOUT M5*8	6 STUKS 56			MOERSLEUTEL	1	STUKS
28	BORSTELLOZE MOTOR	1	STUKS 57		STOFZAK	1	STUKS
29	TAPSCHROEF ST4*10	2 STUKS

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.
