GEBRUIKSAANWIJZING Thickness Planer M1B-LS-3301 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

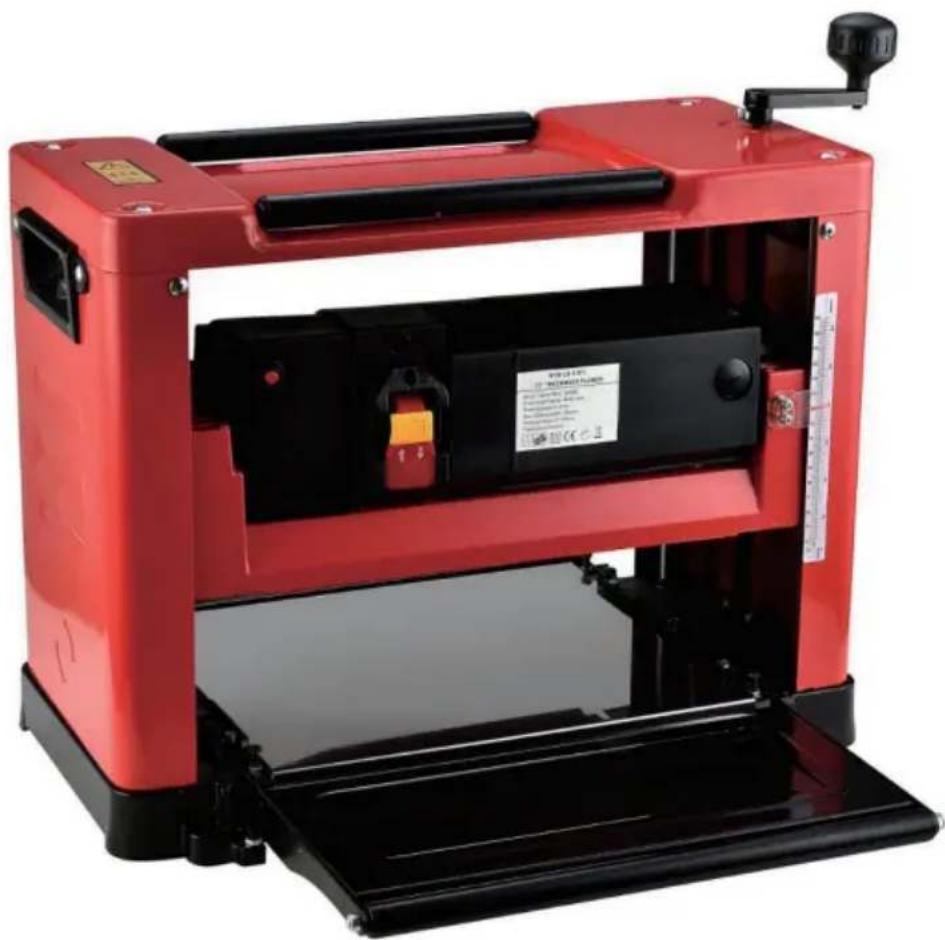

Dikmaker

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

BELANGRIJK: lees de instructies in deze handleiding en de algemene veiligheidsinstructies zorgvuldig door voordat u dit gereedschap gebruikt.

Lees de gebruiksaanwijzing zorgvuldig door voordat u het gereedschap gebruikt.

Klasse II-apparaat, versterkte isolatie of dubbele isolatie

Houd het verpakkingsmateriaal buiten bereik van kinderen vanwege verstikkingsgevaar.

WAARSCHUWING! Neem altijd elementaire veiligheidsmaatregelen bij het gebruik van elektrisch gereedschap om uzelf te beschermen tegen het risico op brand, elektrische schokken en/of persoonlijk letsel.

1. Voor een veilige werking. Wij adviseren u passende maatregelen te nemen voor de bescherming van het gehoor als de geluidsdruk van 85 dB (A) wordt overschreden. 2. Houd de werkruimte schoon. Rommelige werkruimtes verhogen het risico op ongelukken en verwondingen.
2. Zorg dat de werkomgeving veilig is. Gebruik geen elektrisch gereedschap in vochtige of natte ruimtes. Stel elektrisch gereedschap niet bloot aan regen. Zorg ervoor dat het werkgebied goed verlicht is. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof.
3. Bescherm tegen het risico op elektrische schokken. Vermijd lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, kooktoestellen en koelkasten.
4. Houd kinderen op veilige afstand. Laat omstanders het gereedschap of het verlengsnoer niet aanraken. Omstanders moeten uit de buurt van het werkgebied worden gehouden.
5. Berg gereedschap dat u niet gebruikt op een Wanneer u het gereedschap niet gebruikt, bewaar het dan op een droge plaats. plek op waar kinderen er niet bij kunnen.
6. Forceer de
7. Het gereedschap doet zijn werk beter en veiliger als het op de gereedschapssnelheid waarvoor deze is ontworpen niet.
8. Gebruik de juiste machine. Forceer kleine machines of accessoires niet om taken uit te voeren waarvoor een krachtige machine nodig is. Gebruik gereedschappen alleen waarvoor ze bedoeld zijn.
9. Draag geschikte kleding. Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Antislipschoenen worden aanbevolen bij buitenwerk. Draag een haarnetje als u lang haar hebt.
10. Draag een veiligheidsbril. Draag een stofmasker als het werk stof genereert.

11. Wees voorzichtig met de kabel. Draag het gereedschap nooit aan de kabel. Trek niet aan de kabel om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie en scherpe randen.

12. Zet het werkstuk vast. Zet het werkstuk vast met een standaard. Dit is veiliger dan uw handen gebruiken en betekent dat u beide handen vrij hebt om het gereedschap te bedienen.

13. Reik niet te ver. Zorg altijd voor een stevige basis en een goed evenwicht.

14. Onderhoud het gereedschap goed. Houd snijgereedschappen scherp en schoon voor beter en veiliger werk. Volg de instructies voor het smeren en voor de vervangende accessoires. Controleer de stroomkabels regelmatig. Als ze beschadigd zijn, moeten ze worden vervangen bij een geautoriseerd servicecentrum. Controleer verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn. Houd de handen schoon, droog en vrij van olie en vet.

15. Haal altijd de stekker uit het stopcontact wanneer u het gereedschap niet gebruikt en voordat u onderhoudswerkzaamheden uitvoert of accessoires vervangt, zoals mesbladen/koolborstels/tandwielen, enzovoort.

16. Verwijder afstelsleutels/sleutels en andere montagegereedschappen. Verwijder afstelsleutels/sleutels en andere montagegereedschappen voordat u het elektrische gereedschap start.

17. Voorkom onbedoeld starten. Draag nooit een elektrisch gereedschap met uw vinger op de schakelaar wanneer deze is aangesloten op het lichtnet. Zorg ervoor dat de schakelaar in de UIT-stand staat voordat u het netsnoer aansluit.

18. Als u het gereedschap buitenshuis gebruikt, gebruik dan alleen een verlengsnoer dat is goedgekeurd voor gebruik buitenshuis.

19. Blijf alert. Wees altijd voorzichtig bij het gebruik van de apparatuur. Gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent.

20. Sluit de stofafzuigapparatuur aan. Als er stofafzuiging en stofopvangapparatuur aanwezig is. Deze moet correct worden aangesloten en gebruikt.

21. Controleer op beschadigde onderdelen. Als een beschermkap of een ander onderdeel beschadigd is, controleer dan zorgvuldig voordat u het gereedschap gebruikt om er zeker van te zijn dat het correct en zoals bedoeld zal werken. Zorg ervoor dat bewegende onderdelen goed zijn afgesteld en niet vastlopen en dat er geen onderdelen verkeerd zijn gemonteerd of beschadigd zijn. Controleer op andere factoren die de functionaliteit kunnen beïnvloeden. Beschermkappen of andere onderdelen die beschadigd zijn, moeten worden gerepareerd of vervangen door een geautoriseerd servicecentrum. Tenzij anders aangegeven in deze instructies. Als de aan/uit-schakelaar niet werkt, moet deze worden vervangen door een geautoriseerd servicecentrum. Gebruik het gereedschap niet als het niet kan worden in- en uitgeschakeld met de aan/uit-schakelaar.

WAARSCHUWING! Het gebruik van accessoires of hulpstukken anders dan die welke in deze gebruiksaanwijzing worden aanbevolen, kan leiden tot persoonlijk letsel. Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Dit elektrische gereedschap is vervaardigd in overeenstemming met de huidige veiligheidsnormen en -vereisten. Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel met behulp van identieke reserveonderdelen. Het niet correct uitvoeren van reparaties kan leiden tot het risico op persoonlijk letsel/de dood of materiële schade.

OPMERKING: Er kan een tijdelijke spanningsval optreden bij het starten van de machine. Dit kan invloed hebben op andere apparatuur. Als de hoofdvoedingsimpedantie Zmax. lager is dan 0,206 ohm, is dit soort interferentie gebruikelijk. Neem contact op met uw elektriciteitsleverancier voor meer informatie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Draag een veiligheidsbril. Stuur geen hout naar de uitvoerzijde.
2. Controleer voor gebruik of alle schroefverbindingen goed vastzitten.
3. Forceer het gereedschap niet. Laat het invoermechanisme het werk doen. Steek nooit voorwerpen of lichaamsdelen in de uitvoer.
4. Controleer regelmatig of de rubberen rol en de ijzeren rol schoon zijn. Als de rollen vervuild zijn, wordt het werkstuk niet correct ingevoerd - risico op persoonlijk letsel.
5. Bewerk geen werkstukken met veel knopen of twijgen.

6. De bedieningspositie is voor de machine. Ga aan de zijkant van de invoertafel staan.

7. Verwijder alle spijkers, schroeven en andere metalen voorwerpen uit het werkstuk voordat u met de bewerking begint.

8. Controleer of de messen correct zijn geïnstalleerd.

9. Ga voorzichtig om met het lemmet van het mes. Er bestaat een risico op persoonlijk letsel en/of schade aan eigendommen.

10. Begin nooit met schaven voordat de messenas op volle snelheid is.

11. Gebruik nooit botte messen, er bestaat risico op terugslag.

12. Vervang of slijp altijd alle messen tegelijk. Alle messen moeten dezelfde maat en hetzelfde gewicht hebben.

13. Steek nooit uw vingers of andere lichaamsdelen in de uitvoerzijde van de spaanders. Dit kan leiden tot persoonlijk letsel. GEVAAR.

14. Controleer of de terugslagklauw in de juiste positie staat.

15. Als de invoer van hout niet soepel verloopt, forceer het hout dan niet en controleer of er problemen zijn met de machine.

16. Draag geen handschoenen bij het schaven van hout.

17. Schaaf geen nat hout, want hierdoor kan de invoerrol slippen en de machine kapotgaan.

18. Schaaf geen hard hout, dit verkort de levensduur van de messen.

19. Schaaf het hout niet te lang, anders wordt de machine overbelast en wordt het schaafoppervlak van het hout aangetast.

TECHNISCHE GEGEVENS

Model:Specificaties:	M1B-LS-3301Voor Amerikaanse gebruikers	M1B-LS-3301Voor Europese gebruikers
Beoordeling(en):	110V~60Hz 2000W	230V~50Hz 2000W
Voedingssnelheid:	6m/min	6m/min
mes:	2	2
Max. schaafbreedte:	stuks 330mm	stuks 330mm
Schaafdiepte:	0-3 mm	0-3 mm
Schaafhoogte:	6-160mm	6-160mm
GW:	29,3kg	29,3kg
NW:	27,5kg	27,5kg
Werktafel afmetingen:	330x290mm	330x290mm
Verpakkingsgrootte:	570x360x505mm	570x360x505mm
Geteste houtbreedte is 150 mm voor invoersnelheid

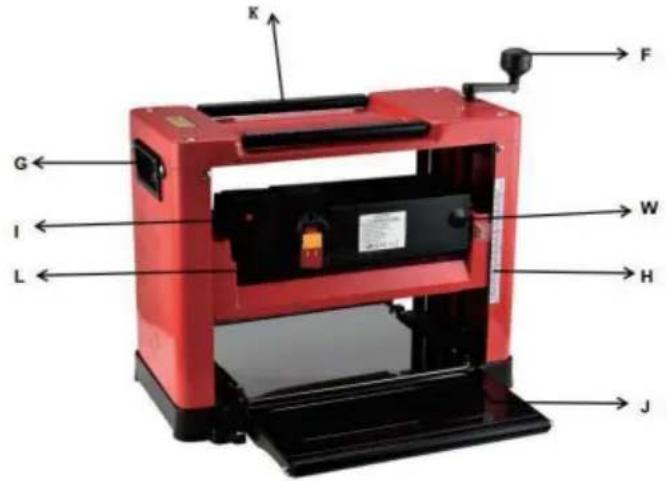

BESCHRIJVING

1. Het gereedschap is ontworpen voor het schaven van houten planken en droog hout. Het is verboden om andere materialen te schaven, zoals metalen, kunststoffen, takken, boomstammen, nat hout en zeer hard hout.
2. Het gereedschap is bedoeld voor huishoudelijk en professioneel gebruik.
3. Gebruik dit apparaat uitsluitend op de juiste manier. Als u niet weet hoe u het moet gebruiken, neem dan contact op met de fabriek.

I-Overstroombeveiligingsapparaat

K-rollerstang

L-schakelaar

N-Open sleutel

O-Rubberen voetjes

G-Draagbeugel

J-verlengtafel

M-inbussleutel

W-koolstofborstelkap

Draag gehoorbescherming.

Draag een veiligheidsbril.

Draag bij schemering een masker.

Pak de machine voorzichtig uit. De verpakking moet worden gerecycled in overeenstemming met de lokale regelgeving.

WAARSCHUWING! Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het schoonmaakt. het uitvoeren van onderhoud en afstellingen.

Montage

Voordat u de machine in gebruik neemt, moet de montage volgens de eisen voltooid zijn.

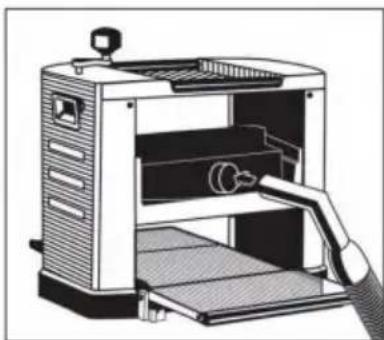

Afvoer van houtsnippers en houtstof: Het

gereedschap is uitgerust met een stofkap met stofzuigeraansluiting (V), deze stofkap aan de achterkant van de machine voor aansluiting op een stofzuigeraansluiting. Een flexibele slang (niet meegeleverd)

kan worden aangesloten op de collector of verwerkt hout produceert - Sommige houtsoorten zaagsel dat schadelijk is voor de gezondheid.

Let op: Gebruik het gereedschap altijd alleen als het aangesloten is op een stofzuiger.

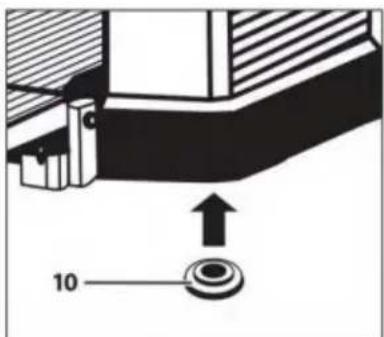

installeren (O): Als u het voetframe niet nodig hebt om te werken, plaats dan 4 rubberen voetjes in de vier gaten aan de onderkant van de machine.

10

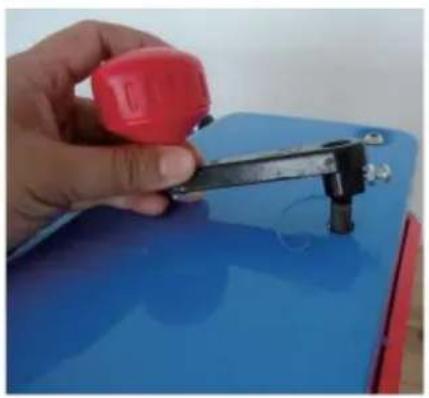

Diepte-afstelhendel installeren Plaats

de diepte-afstelhendel (F) op de uitstekende as rechts van het bovenoppervlak van de machine. Duw de hendel stevig aan en vergrendel deze met de meegeleverde schroef.

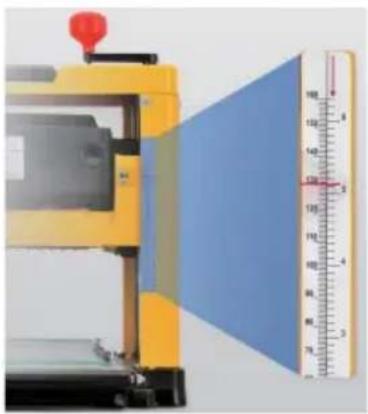

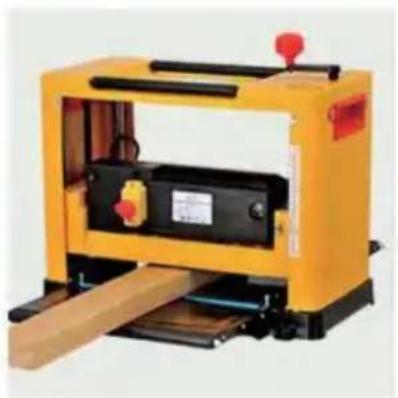

Pas de diepte van de

schaafmachine aan Om deze machine volledig correct en veilig te kunnen bedienen, moet de gebruiker weten hoe hij de diepte moet aanpassen. Zeer belangrijk!!!

Draai de diepte-instelhendel (F) een rondje, de diepte van de machine kan met 1,5 mm worden verhoogd of verlaagd.

Voor gebruik, pls schaaf het hout een paar keer, dat is om ervoor te zorgen dat het oppervlak v het hout volledig horizontaal is bij later gebruik. Raadpleeg het juiste houtbreedtebereik om de diepte van de eenmalige schaafmachine aan te passen:

breedte van het hout (mm)	snijdiepte (mm)
0~100	0~3
160~210	0~2
210~330 0~1

Eerst heeft de gebruiker een liniaal nodig om de dikte van het te schaven hout te meten. Vervolgens meet hij de diepte-indicator (H) om deze aan te passen aan de door de gebruiker gewenste dikte van de schaafmachine.

Bijvoorbeeld: de dikte van het hout is 200 mm en de gebruiker wil 2 mm schaven, dus de diepte-indicator staat op 198 mm. Op deze manier kan de gebruiker de gewenste dikte bereiken tijdens het eenmalige werkproces.

Let op: De afstand tussen de onderkant van de machine en de messenas is de dikte van het hout wanneer het geschaafd wordt. Het verschil tussen de dikte van het hout wanneer het uit de machine komt en de dikte wanneer het erin komt, is de dikte van het hout dat afgeschaafd is.

1. Breedte van het hout 0-100 mm, wij adviseren een snijdiepte van 0-3 mm, max. 3 mm per keer.
2. Breedte van het hout 160-210 mm, wij adviseren een snijdiepte-instelling van 0-2 mm, max. 2 mm per keer.
3. Breedte van het hout 210-330 mm, wij adviseren een snijdiepte-instelling van 0-1 mm, max. 1 mm per keer.

Waarschuwing! De lengte van het hout mag niet minder zijn dan 153 mm. De dikte van het hout mag niet minder zijn dan 10 mm.

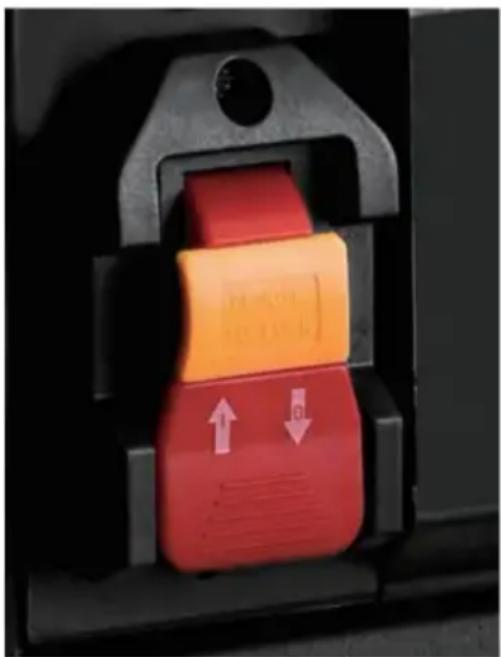

Schakelaar bedienen (aan/uit)

Sluit het netsnoer aan op het lichtnet. Als u een verlengsnoer gebruikt, moet de doorsnede van de geleiders voldoende zijn voor de stroomvoorziening van het gereedschap. Vermijd onjuist gebruik van de kabel, omdat dit kan leiden tot spanningsval en vermogensverlies en oververhitting.

Omhoog druk op de knop gemarkeerd met "I" om de machine te starten. Omlaag druk op de knop gemarkeerd met "O" om de machine te stoppen.

WERKING

Grof schaven Grof

schaven wordt gebruikt om een referentieoppervlak voor bewerking te creëren.

1. Stel een kleine verwijderingsinstelling in voor het beste oppervlakteresultaat.
2. Verwerk indien mogelijk met de draad mee.

Let op: de oppervlakteafwerking wordt beïnvloed door verschillende

factoren. 1. De hardheid van het hout, het vochtgehalte, de vezelstructuur, enz.

1. Scherpte van het mes, bewerkingsrichting, materiaalverwijdering per doorgang, enz.

2. Voer een testbewerking uit om de beste instelling te vinden.

3. Scherpte van het mes, bewerkingsrichting, materiaalverwijdering per doorgang, enz.

4. Voer een testbewerking uit om de beste instelling te vinden.

SCHAVEN

Schaven is het verwijderen van materiaal uit het werkstuk tot de gewenste dikte, het bewerken van het oppervlak tegenover een grof geschaafd referentievlak.

ONDERHOUD

WAARSCHUWING: Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het apparaat reinigt of onderhoudt. Gebruik geen water of andere vloeistoffen om elektrische onderdelen te reinigen.

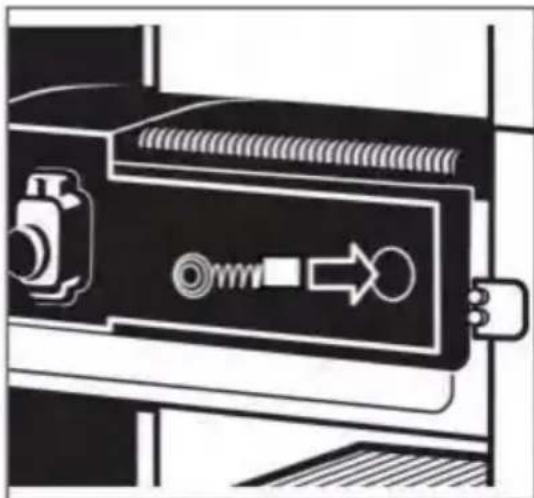

CONTROLE EN VERVANGING VAN DE KOOLSTOFBORSTEL

1. Schakel de machine uit, haal de stekker uit het stopcontact en wacht totdat alle bewegende delen volledig tot stilstand zijn gekomen.
2. Demonteer het koolborsteldeksel (W) zoals afgebeeld met behulp van een schroevendraaier.
3. Plaats de nieuwe koolborstels. Vervang altijd beide koolborstels tegelijk.
4. Plaats het koolborsteldeksel (W) terug.

Correct gebruik en vervanging van overstroombeveiligingsapparaat (I)

Wanneer het belastingsvermogen te groot is, overschrijdt de stroom de belasting en slaat de overstroombeveiliging aan!

1. Wanneer het overstroombeveiligingsapparaat springt, koppelt u eerst de stroomtoevoer van de machine los en drukt u vervolgens op de beveiligingsknop om deze te resetten. 2. Wanneer u op de beveiligingsknop drukt om deze te resetten, start u niet onmiddellijk opnieuw op. U moet wachten tot de temperatuur van de machine is afgekoeld en vervolgens beginnen met gebruik.

2. Als het overstroombeveiligingsapparaat vaak springt. Vervang het door een nieuw apparaat.

Let op: deze afstelling is al in de fabriek goed ingesteld, om te voorkomen dat de werking van de machine wordt beïnvloed. · Moet ik nog eens controleren.

1. Plaats de motorbehuizing op een geschikte hoogte, zodat deze gemakkelijk te monteren is.

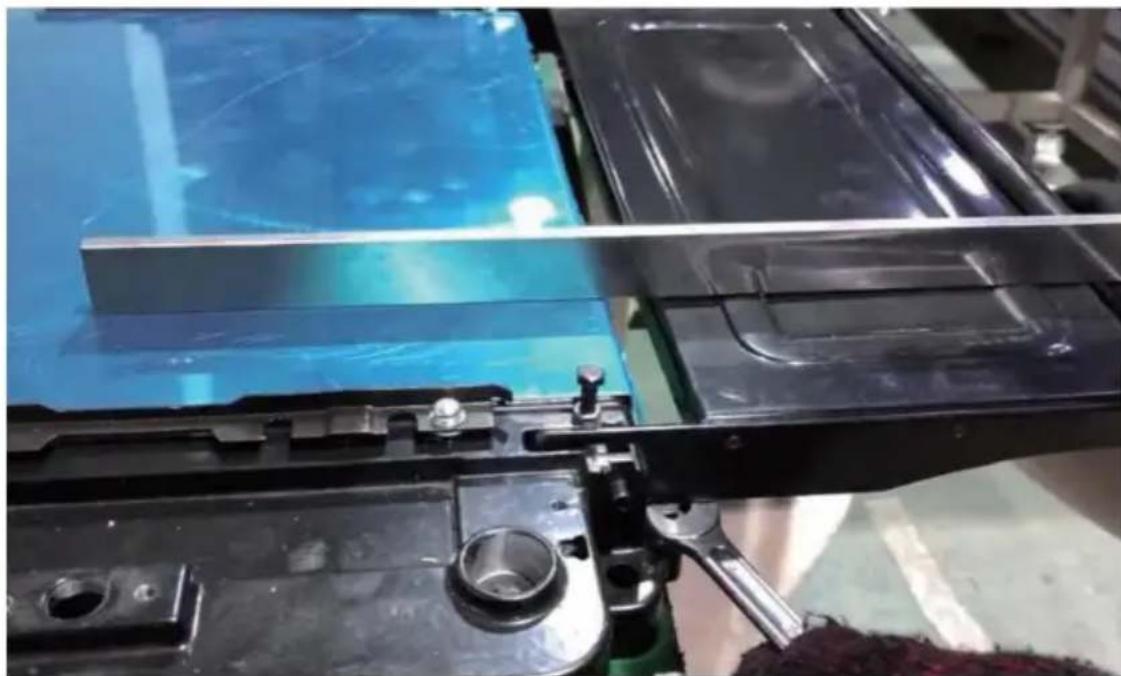

2. Plaats een horizontale liniaal op de hoofdwerktafel en meet met de liniaal de tafelverlenging (J) en het niveau van de hoofdwerktafel.
3. Als de tafelverlenging (J) niet gelijk ligt met de hoofdwerktafel, draai dan de moer los en draai de schroef totdat de rollen van de tafelverlenging en de hoofdwerktafel de liniaal raken. Pas zowel de linker- als de rechtertafelverlenging (J) aan.

LET OP: Deze afstelling is al in de fabriek ingesteld op OK. om te voorkomen dat de functie van de machine wordt beïnvloed. moet opnieuw worden gecontroleerd. Slechte parallelliteit wordt meestal veroorzaakt door verkeerd uitgelijnde messen of een val tijdens het transport waardoor de carrosserie kantelde. Controleer altijd of de meshouder en de werktafel parallel zijn voordat u probeert de parallelliteitsinstelling af te stellen.

De motorbehuizing wordt tot een bepaalde hoogte verlaagd door de hendel te draaien, twee houten blokken van dezelfde hoogte worden aan het onderste uiteinde van de behuizing geplaatst en stevig

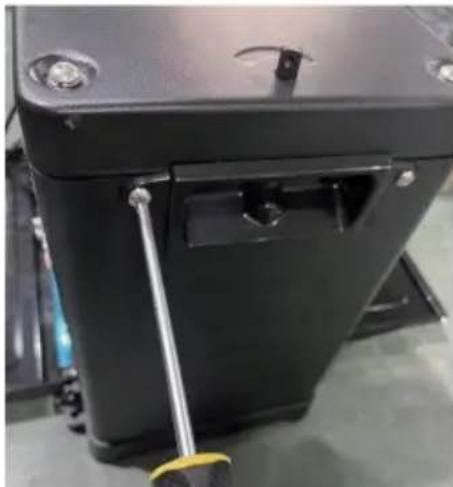

vastgeklemd 1. Draai de twee schroeven op de hendel van het rechterpaneel los met een kruiskopschroevendraaier, zie afbeelding 1 Let op: alleen het

rechterpaneel hoeft te

worden afgesteld 2. Haal het rechterpaneel eraf 3. Gebruik een 24 mm steeksleutel + 30 mm steeksleutel om de motorbehuizing omhoog en omlaag af te stellen. Positie 1 gebruik een 24 mm steeksleutel, positie 2 gebruik een 30 mm steeksleutel. 24 mm steeksleutel klem 24 mm moer draai niet en draai de 30 mm steeksleutel één slag naar links (met de klok

mee) om de schroefmoer los te houden 4. Gebruik een 24 mm steeksleutel pas de 24 mm moer aan, draai met de klok mee om de motorbehuizing omhoog te brengen en tegen de klok in om de motorbehuizing

omlaag te brengen, totdat de motorbehuizing gelijk is met de basis 5. Gebruik een 24 mm steeksleutel klem 24 mm moer draai niet, gebruik een 30 mm steeksleutel draai de 30 mm moer vast

Vervangen en afstellen van de messen

WAARSCHUWING! Schakel de machine uit, haal de stekker uit het stopcontact en wacht totdat alle bewegende delen volledig tot stilstand zijn gekomen voordat u de messen vervangt of afstelt.

Demontage van het mesblad 1.

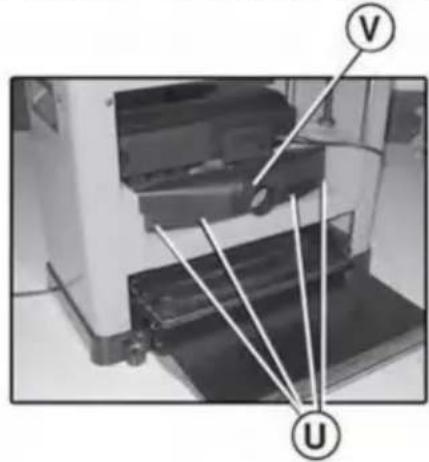

Gebruik de inbussleutel (N) om de stofkap (V) te verwijderen door de schroeven (U) los te draaien, zie onderstaande afbeelding.

1. Gebruik de dubbele steeksleutel (N) om de vergrendelingsplaat van het mes (B) en het mesblad (C) los te maken door de buitenste zeskantbout (A) met de klok mee te draaien. De mesbladen zijn verbelast (D) en kunnen worden verwijderd wanneer de vergrendelingsplaat van het mes is verwijderd.

2. Verwijder het mesblad en de borgplaat van het mesblad.

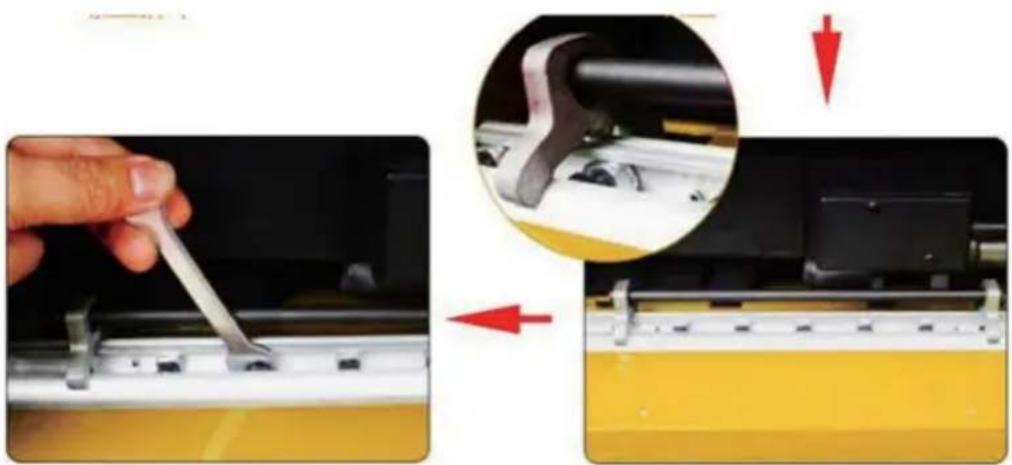

Monteer het mesblad 1.

Zorg er eerst voor dat de drukveren (D) op de mesas in de 2 vaste gaten zitten 2. Lijn het gat in het mesblad uit met de pen in de mesvergrendelingsplaat, 3. Plaats de 8 buitenste

zeskantbouten (A) in het vaste gat van de mesvergrendelingsplaat 4. Plaats het mesblad (C) en de mesvergrendelingsplaat (B) en de 8 buitenste zeskantbouten (A) samen in de sleuf en vergrendel ze door de buitenste zeskantbout (A) tegen de klok in te draaien, maar niet 100% vast te draaien. Zorg ervoor dat de messen in de juiste richting wijzen (zie afbeelding).

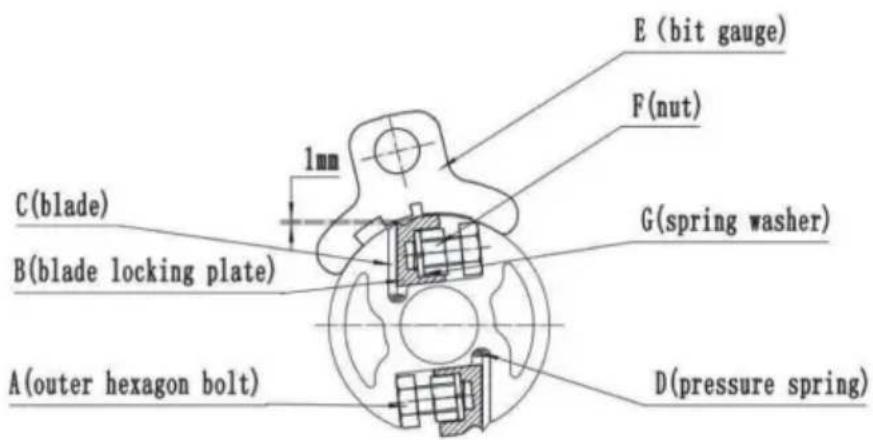

1. Stel de hoogte van de mesas van de mesbladen in op 1 mm met de bitmaat (E), dat twee steunblokken aan de linker- en rechterkant van de bitmaat tegen het mesblad worden gedrukt. (Maak indien nodig de klemschroeven los om het blad naar de juiste positie te verplaatsen.) Wanneer het mesblad correct is gepositioneerd. Houd het stevig op zijn plaats en draai alle buitenste zeskantbouten (A) vast.

E (bit gauge) F(nut) G(spring washer) C(blade) B(blade locking plate) A(outer hexagon bolt) D(pressure spring)

Waarschuwing! Controleer of in totaal 18 schroeven zijn vastgedraaid. Draai de meshouder met de hand om te controleren of deze gemakkelijk en soepel draait. Behandel de messen met voorzichtigheid om persoonlijk letsel en/of schade aan eigendommen te voorkomen.

SMERING: 1.

Verwijder regelmatig spaanders van de diepte-instellingskettingen, de reductieaandrijving en de hefschroeven voor de meshouder.

1. Verwijder de chips met een doek en borstel en vet het licht in met een schone borstel gedrenkt in olie.
2. Giet nooit olie rechtstreeks op de componenten. Te veel olie zorgt ervoor dat er stof blijft plakken en de smering verstoord wordt, wat de levensduur van de componenten verkort.
3. De lagers van de baldehouder zijn afgedicht en mogen niet gesmeerd worden.

ONDERHOUD 1. Houd

de machine schoon en vrij van stof en spanen.

1. Reinig het verwijderde materiaal van de meshouder en de tongen en smeer het voorzichtig in met een schone borstel gedrenkt in olie.
2. Verwiider hars en dergelijke van de rollen en de werktafel met een niet-ontvlambaar oplosmiddel.
3. Reinig plastic onderdelen met een vochtige doek en een mild schoonmaakmiddel. Dompel het gereedschap nooit onder in water of een andere vloeistof. Gebruik nooit schoonmaakmiddelen of alcohol.
4. Controleer altijd of alle beschermkappen en andere onderdelen correct zijn gemonteerd voordat u het apparaat gebruikt. Beschadigde beschermkappen of andere onderdelen moeten worden gerepareerd of vervangen door een geautoriseerd servicecentrum, tenzij anders aangegeven in deze instructies.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
