BENUTZERHANDBUCH FÜR DICKENHOBELMASCHINE MODELL:M1B-LS-3301

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

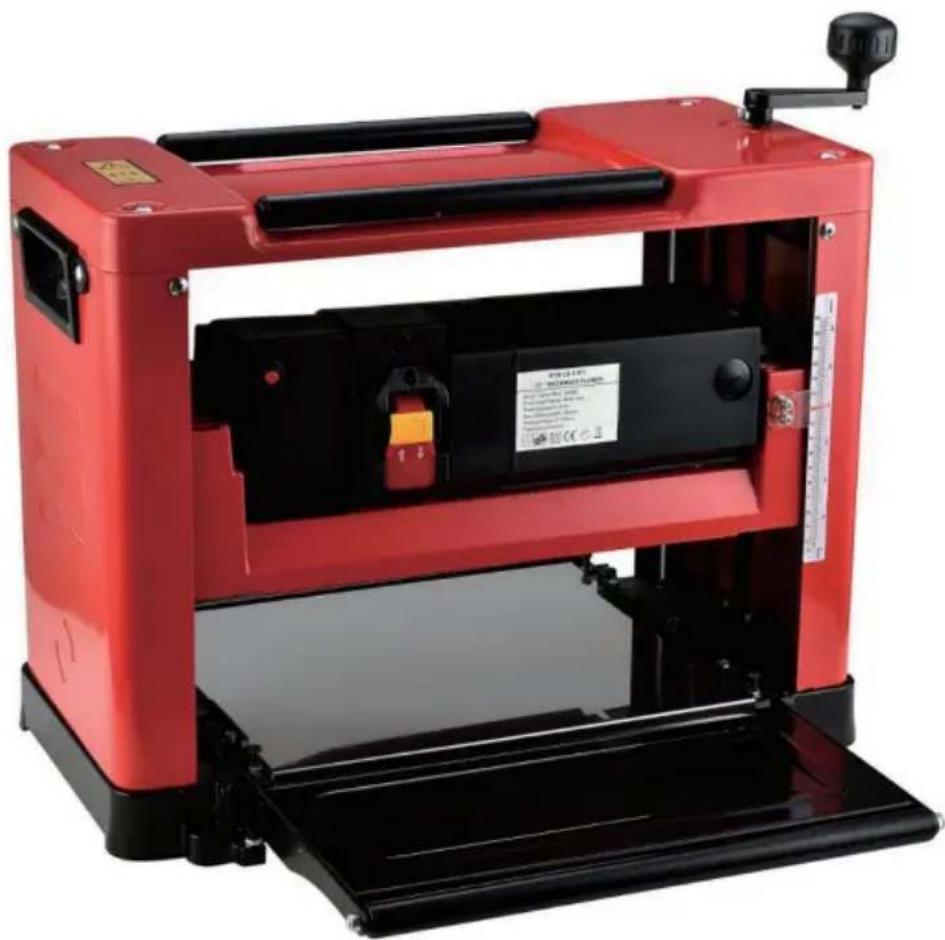

Dickenhobel

!Brauchen Sie Hilfe? Kontaktieren Sie

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die genaue Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WICHTIG: Lesen Sie die Anweisungen in diesem Handbuch sowie die allgemeinen Sicherheitshinweise sorgfältig durch, bevor Sie dieses Werkzeug verwenden.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Werkzeug verwenden.

Gerät der Klasse II, verstärkte Isolierung oder doppelte Isolierung

Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf - Erstickungsgefahr.

WARNUNG! Treffen Sie beim Einsatz von Elektrowerkzeugen stets grundlegende Sicherheitsvorkehrungen, um das Risiko von Feuer, Stromschlag und/oder Verletzungen zu vermeiden.

1. Für einen sicheren Betrieb. Wir empfehlen Ihnen, geeignete Maßnahmen zum Schutz des Gehörs zu ergreifen, wenn der Schalldruck von 85 dB (A) überschritten wird.
2. Halten Sie den Arbeitsbereich sauber. Unordnung am Arbeitsplatz erhöht das Risiko von Unfällen und Verletzungen.
3. Sorgen Sie für Sicherheit am Arbeitsplatz. Verwenden Sie Elektrowerkzeuge nicht in feuchten oder nassen Bereichen. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs. Verwenden Sie Elektrowerkzeuge nicht in explosiven Umgebungen, beispielsweise in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
4. Schützen Sie sich vor Stromschlägen. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken.
5. Halten Sie Kinder in sicherer Entfernung. Lassen Sie Zuschauer nicht das Werkzeug oder das Verlängerungskabel berühren. Zuschauer sollten vom Arbeitsbereich ferngehalten werden.
6. Bewahren Sie nicht verwendete Werkzeuge außerhalb Bewahren Sie das Werkzeug bei Nichtgebrauch an einem trockenen der Reichweite von Kindern auf.
7. Übertreiben Sie es nicht mit der Das Werkzeug erledigt die Arbeit besser und sicherer, wenn es an der Geschwindigkeit, für die das Werkzeug ausgelegt ist.
8. Verwenden Sie die richtige Maschine. Verwenden Sie keine kleinen Maschinen oder Zubehörteile für Arbeiten, die eine leistungsstarke Maschine erfordern. Verwenden Sie Werkzeuge nur für den vorgesehenen Zweck.
9. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Diese könnten sich in beweglichen Teilen verfangen. Bei Arbeiten im Freien sind rutschfeste Schuhe empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
10. Tragen Sie eine Schutzbrille. Tragen Sie eine Staubmaske, wenn bei der Arbeit Staub entsteht.

11. Gehen Sie vorsichtig mit dem Kabel um. Tragen Sie das Werkzeug niemals am Kabel. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.

12. Sichern Sie das Werkstück. Sichern Sie das Werkstück mit einem Ständer. Das ist sicherer als die Verwendung Ihrer Hände und bedeutet, dass Sie beide Hände frei haben, um das Werkzeug zu bedienen.

13. Überstrecken Sie sich nicht. Sorgen Sie stets für einen festen Stand und halten Sie das Gleichgewicht.
14. Behandeln Sie das Werkzeug gut. Halten Sie Schneidwerkzeuge scharf und sauber, damit Sie besser und sicherer arbeiten können. Befolgen Sie die Anweisungen zum Schmieren und für den Austausch von Zubehör. Überprüfen Sie die Netzkabel regelmäßig. Bei Beschädigung müssen sie in einem autorisierten Servicecenter ausgetauscht werden. Überprüfen Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie Ihre Hände sauber, trocken und frei von Öl und Fett.

15. Ziehen Sie immer den Netzstecker, wenn das Werkzeug nicht verwendet wird und bevor Sie Servicearbeiten durchführen oder Zubehör wie Messerklingen/Kohlebürsten/Getriebe usw. wechseln.

16. Entfernen Sie Einstellschlüssel/Schraubenschlüssel und andere Montagewerkzeuge. Entfernen Sie Einstellschlüssel/Schraubenschlüssel und andere Montagewerkzeuge, bevor Sie das Elektrowerkzeug starten.

17. Vermeiden Sie unbeabsichtigtes Einschalten. Tragen Sie ein Elektrowerkzeug niemals mit dem Finger am Schalter, wenn es an das Stromnetz angeschlossen ist. Stellen Sie sicher, dass sich der Netzschalter in der Position OFF (AUS) befindet, bevor Sie das Netzkabel einstecken.

18. Wenn Sie das Werkzeug im Freien verwenden, verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.

19. Bleiben Sie wachsam. Seien Sie beim Umgang mit dem Gerät immer vorsichtig. Benutzen Sie Ihren gesunden Menschenverstand. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.

20. Staubabsauggerät anschließen. Wenn eine Staubabsaugung und Staubauffangvorrichtung vorhanden ist, sollte diese angeschlossen und richtig verwendet werden.

21. Auf beschädigte Teile prüfen. Wenn eine Schutzvorrichtung oder ein anderes Teil beschädigt ist, prüfen Sie vor der Verwendung des Werkzeugs sorgfältig, ob es richtig und wie vorgesehen funktioniert. Stellen Sie sicher, dass bewegliche Teile richtig eingestellt sind und nicht klemmen und dass keine Teile falsch montiert oder beschädigt sind. Prüfen Sie auf andere Faktoren, die die Funktionalität beeinträchtigen könnten. Beschädigte Schutzvorrichtungen oder andere Teile müssen von einem autorisierten Servicecenter repariert oder ersetzt werden. Sofern in dieser Anleitung nichts anderes angegeben ist. Wenn der Netzschalter nicht funktioniert, muss er von einem autorisierten Servicecenter ersetzt werden. Verwenden Sie das Werkzeug nicht, wenn es sich nicht mit dem Netzschalter ein- und ausschalten lässt.

WARNUNG! Die Verwendung von anderem Zubehör oder Zusatzgeräten als in dieser Bedienungsanleitung empfohlen kann zu Verletzungen führen. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden. Dieses Elektrowerkzeug wurde unter Einhaltung der aktuellen Sicherheitsstandards und -anforderungen hergestellt. Reparaturen dürfen nur von qualifiziertem Personal unter Verwendung identischer Ersatzteile durchgeführt werden. Unsachgemäß durchgeführte Reparaturen können zu Verletzungen/Tod oder Sachschäden führen.

HINWEIS: Beim Starten der Maschine kann es zu einem vorübergehenden Spannungsabfall kommen. Dieser kann andere Geräte beeinträchtigen. Wenn die Netzimpedanz Zmax unter 0,206 Ohm liegt, kommt diese Art von Störung häufig vor. Weitere Informationen erhalten Sie von Ihrem Stromversorger.

WICHTIGE SICHERHEITSHINWEISE

1. Tragen Sie eine Schutzbrille. Schicken Sie kein Holz in die Ausgabeseite.
2. Prüfen Sie vor der Inbetriebnahme, ob alle Schraubverbindungen ordnungsgemäß festgezogen sind.
3. Wenden Sie keine Gewalt auf das Werkzeug an. Lassen Sie den Vorschubmechanismus die Arbeit erledigen. Führen Sie niemals Gegenstände oder Körperteile in den Auslauf ein.
4. Überprüfen Sie regelmäßig, ob die Gummiwalze und die Eisenwalze sauber sind. Wenn die Walzen verschmutzt sind, wird das Werkstück nicht richtig zugeführt - es besteht Verletzungsgefahr.
5. Bearbeiten Sie keine Werkstücke mit vielen Ästen oder Zweigen.
6. Der Bedienplatz befindet sich vor der Maschine. Stellen Sie sich seitlich neben den Zuführtisch.

7. Entfernen Sie vor der Bearbeitung alle Nägel, Schrauben und andere Metallgegenstände aus dem Werkstück.

8. Überprüfen Sie, ob die Klingen richtig installiert sind.

9. Gehen Sie mit den Messerklingen vorsichtig um – es besteht die Gefahr von Verletzungen und/oder Sachschäden.

10. Beginnen Sie niemals mit dem Hobeln, bevor die Messerwelle ihre volle Drehzahl erreicht hat.

11. Verwenden Sie niemals stumpfe Klingen – es besteht Rückschlaggefahr.

12. Ersetzen oder schärfen Sie immer alle Klingen gleichzeitig. Alle Klingen müssen die gleiche Größe und das gleiche Gewicht haben.

13. Stecken Sie niemals Ihre Finger oder andere Körperteile in den Spanauslass - Verletzungsgefahr - GEFAHR.

14. Bitte überprüfen Sie, ob sich die Rückstoßklaue in der richtigen Position befindet.

15. Wenn das Holz nicht gleichmäßig zugeführt wird, wenden Sie bitte keine Gewalt an. Prüfen Sie, ob an der Maschine ein Problem vorliegt.

16. Tragen Sie beim Hobeln von Holz keine Handschuhe.

17. Hobeln Sie kein nasses Holz, da sonst die Vorschubrolle durchrutscht und die Maschine kaputt geht.

18. Hobeln Sie kein hartes Holz, da dies die Lebensdauer der Messerklingen verkürzt.

19. Hobeln Sie das Holz nicht zu lange, da sonst die Maschine überlastet wird und die Wirkung der Holzhobeloberfläche beeinträchtigt wird.

TECHNISCHE DATEN

Spezifikationen: Modell:	M1B-LS-3301Für US-Benutzer	M1B-LS-3301Für europäische Benutzer
Bewertung(en):	110 V ~ 60 Hz, 2000 W	230 V~50 Hz 2000 W
Vorschubgeschwindigkeit:	6m/min	6m/min
Sägeblatt:	2	2
Max. Hobelbreite: Hobeltiefe:	Stück 330 mm	Stück 330 mm
Hobelhöhe: GW:	0-3mm	0-3mm
	6 bis 160 mm	6 bis 160 mm
	29,3 kg	29,3 kg
NW:	27,5 kg	27,5 kg
Größe des Arbeitstisches:	330 x 290 mm	330 x 290 mm
Verpackungsgröße:	570×360×505 mm	570×360×505 mm
Die getestete Holzbreite beträgt 150 mm für die Vorschubgeschwindigkeit

BESCHREIBUNG

1. Das Werkzeug ist zum Hobeln von Holzbrettern und trockenem Holz bestimmt. Das Hobeln anderer Materialien wie Metalle, Kunststoffe, Äste, Baumstämme, nasses Holz und sehr hartes Holz ist verboten.
2. Das Werkzeug ist für den Hausgebrauch und den professionellen Gebrauch vorgesehen. 3.

Bitte verwenden Sie diese Maschine unter ordnungsgemäßer Bedienung. Wenn Sie nicht wissen, wie sie zu verwenden ist,

wenden Sie sich bitte an den Hersteller.

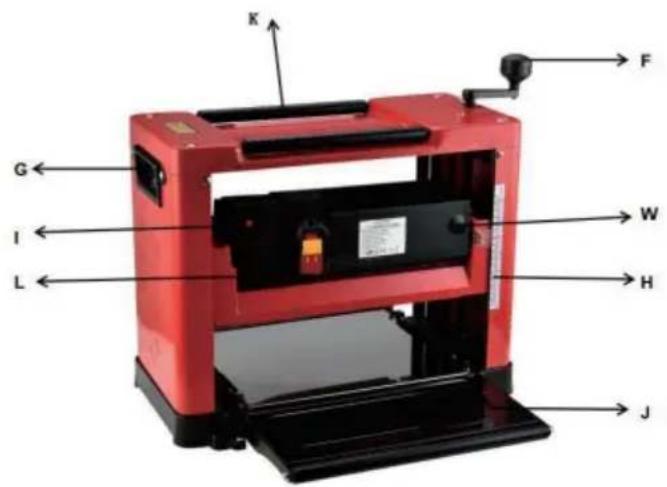

E-Messerklingen-Bitlehre F-Tiefenverstellgriff

H-Tiefenetikett

I-Überstromschutzeinrichtung

K-Roller bar

L-Schalter

N-Maulschlüssel

O-Gummifüße

G-Tragegriff

J-Anschiebetisch

M-Inbusschlüssel

W-Kohlebürstenabdeckung

Es wird empfohlen, einen Gehörschutz zu tragen.

Es wird empfohlen, eine Schutzbrille zu tragen.

Es wird empfohlen, eine Sonnenschutzmaske zu tragen.

Packen Sie die Maschine vorsichtig aus. Die Verpackung muss entsprechend den örtlichen Vorschriften recycelt werden.

WARNUNG! Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen. Durchführen von Wartungs- und Einstellarbeiten.

Montage

Vor Inbetriebnahme muss die Maschine entsprechend den Montageanforderungen vollständig montiert sein.

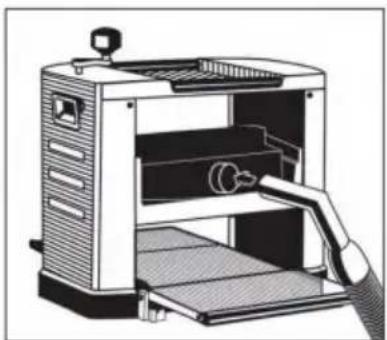

Absaugung von Spänen und Holzstaub: Das Gerät

ist mit einer Absaughaube mit Staubsaugeranschluss (V) ausgestattet. Diese Absaughaube befindet sich an der Rückseite der Maschine und ist für den Anschluss an einen Staubsaugeranschluss vorgesehen. Ein flexibler

Schlauch (nicht im Lieferumfang enthalten) kann an den Auffangbehälter · Einige Holzarten angeschlossen werden, da sonst beim Verarbeiten von Holz gesundheitsschädliche Sägespäne entstehen.

Bitte beachten: Das Werkzeug muss immer an einen Staubsauger angeschlossen sein.

Gummifüße installieren

(O): Wenn Sie zum Arbeiten keinen Fußrahmen benötigen, stecken Sie bitte 4 Gummifüße in die vier Löcher an der Unterseite der Maschine.

10

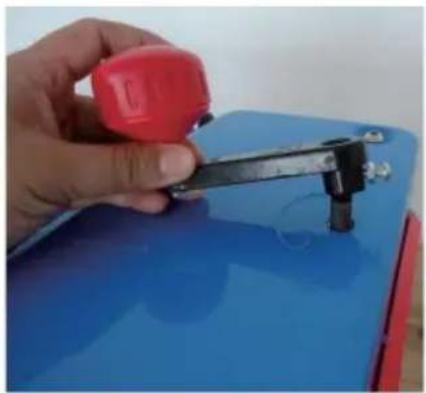

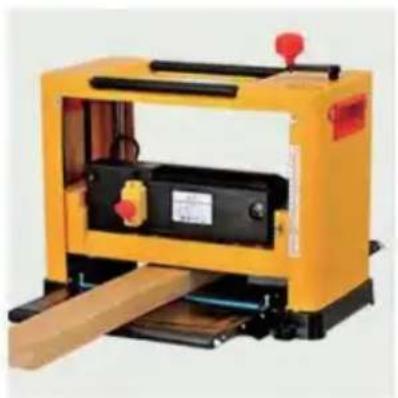

Tiefenverstellgriff montieren Setzen

Sie den Tiefenverstellgriff (F) auf die hervorstehende Welle rechts auf der Maschinenoberseite. Drücken Sie den Griff fest auf und verriegeln Sie ihn mit der mitgelieferten Schraube.

Tiefe des Hobels einstellen Um

diese Maschine vollständig richtig und sicher bedienen zu können, muss der Benutzer wissen, wie man richtig einstellt. Sehr wichtig!!!

Durch Drehen des Tiefeneinstellgriffs (F) im Kreis kann die Maschinentiefe um 1,5 mm erhöht oder verringert werden.

Vor der Verwendung hobeln Sie das Holz bitte ein paar Mal, damit Sie sicherstellen können, dass die Oberfläche des Holzes bei der späteren Verwendung vollkommen horizontal ist. Bitte beachten Sie den richtigen Holzbreitenbereich, um die Tiefe des Einmalhobels einzustellen:

Breite des Holzes (mm)	Schnitttiefe (mm)
0 bis 100 g bis 3
	0 be 2160 bis 210
210 bis 330	0 bis 1

Zunächst benötigt der Benutzer ein Lineal, um die Dicke des zu hobelnden Holzes zu messen.

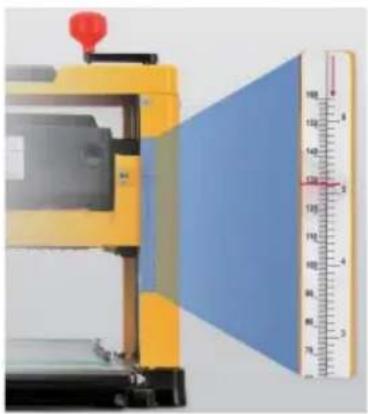

Anschließend beobachtet er die Tiefenmarkierung (H), um die Tiefenmarkierung an die vom Benutzer benötigte Hobeldicke anzupassen.

Beispiel: Die Holzdicke beträgt 200 mm und der Benutzer möchte 2 mm hobeln, sodass der Tiefenzeiger auf 198 mm steht. Auf diese Weise kann der Benutzer die erforderliche Dicke in einem einzigen Arbeitsgang erreichen.

Bitte beachten: Der Abstand zwischen der Unterseite der Maschine und der Messerwelle entspricht der Dicke des gehobelten Holzes. Die Differenz zwischen der Dicke des Holzes, wenn es aus der Maschine kommt, und der Dicke, wenn es in die Maschine hineinkommt, entspricht der Dicke des abgehobelten Holzes.

1. Holzbreite 0–100 mm, wir empfehlen, die Schnitttiefe auf 0–3 mm einzustellen, maximal 3 mm pro Mal.
2. Holzbreite 160–210 mm, wir empfehlen, die Schnitttiefe auf 0–2 mm einzustellen, maximal 2 mm pro Mal.
3. Holzbreite 210–330 mm, wir empfehlen, die Schnitttiefe auf 0–1 mm einzustellen, maximal 1 mm pro Mal.

Achtung! Die Länge des Holzes darf nicht weniger als 153 mm betragen. Die Dicke des Holzes darf nicht weniger als 10 mm betragen.

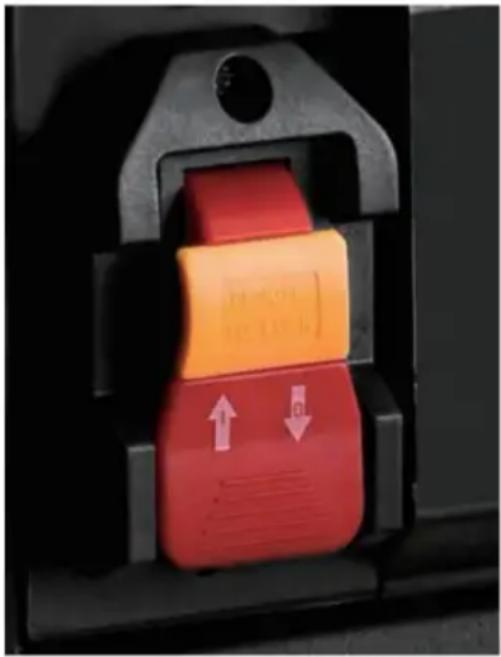

Schalter betätigen (Strom EIN/AUS)

Stecken Sie das Netzkabel in die Steckdose. Wenn Sie ein Verlängerungskabel verwenden, muss der Querschnitt der Leiter für die Stromversorgung des Werkzeugs ausreichend sein. Vermeiden Sie eine unsachgemäße Verwendung des Kabels, da dies zu Spannungsabfall und damit zu Leistungsverlust und Überhitzung führen kann.

Drücken Sie die Taste „I“ nach oben, um die Maschine zu starten. Drücken Sie die Taste „O“ nach unten, um die Maschine anzuhalten.

BETRIEB

Grobes Hobeln

Grobes Hobeln dient zum Schaffen einer Referenzoberfläche für die Bearbeitung.

1. Stellen Sie für die beste Oberflächengüte eine geringe Abtragseinstellung ein.
2. Möglichst in Faserrichtung verarbeiten.

Hinweis: Die Oberflächenbeschaffenheit wird von verschiedenen

Faktoren beeinflusst. 1. Härte, Feuchtigkeitsgehalt und Faserstruktur des Holzes usw.

1. Klingenschärfe, Bearbeitungsrichtung, Materialabtrag pro Durchgang usw.
2. Führen Sie eine Testbearbeitung durch, um die beste Einstellung zu finden.

HOBELN

Beim Hobeln wird Material vom Werkstück auf die gewünschte Dicke abgetragen, also die Oberfläche gegenüber einer grob gehobelten Bezugsfläche bearbeitet.

WARTUNG

WARNUNG: Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab, bevor Sie Reinigungs- und Wartungsarbeiten durchführen. Verwenden Sie zum Reinigen elektrischer Teile kein Wasser oder andere Flüssigkeiten.

ÜBERPRÜFEN UND AUSTAUSCHEN DER KOHLEBÜRSTE 1.

Schalten Sie die Maschine aus, ziehen Sie den Netzstecker und warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind.

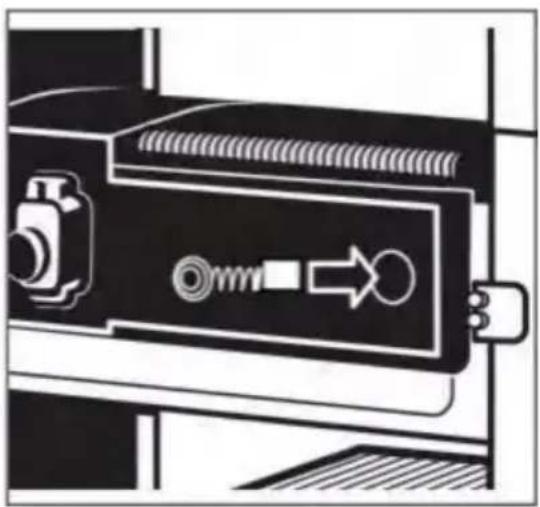

1. Die Kohlebürsten-Abdeckung (W) wie abgebildet mit einem Schraubendreher demontieren.

2. Setzen Sie die neuen Kohlebürsten ein. Tauschen Sie immer beide Kohlebürsten gleichzeitig aus.

3. Setzen Sie die Kohlebürsten-Abdeckung (W) wieder auf.

Überstromschutzeinrichtung - korrekte Verwendung und Austausch (I)

Wenn die Lastleistung zu groß ist, übersteigt der Strom die Last, sodass der Überstromschutzschalter anspringt!

1. Wenn der Überstromschutzschalter auslöst, trennen Sie zuerst die Stromversorgung der Maschine und drücken Sie dann die Schutztaste, um sie zurückzusetzen. 2. Wenn Sie die

Schutztaste zum Zurücksetzen drücken, starten Sie das Gerät nicht sofort neu. Warten Sie, bis die Temperatur der Maschine abgekühlt ist, und starten Sie das Gerät dann mit der Verwendung.

1. Wenn der Überstromschutzschalter häufig auslöst, ersetzen Sie ihn bitte durch einen neuen.

TISCHVERLÄNGERUNG EINSTELLEN (J)

Achtung: Diese Einstellung ist bereits werkseitig voreingestellt, um eine Beeinträchtigung der Funktion der Maschine zu vermeiden. · muss nochmal nachschauen.

1. Bringen Sie den Motorkörper auf eine geeignete Höhe, damit er sich leicht montieren lässt.

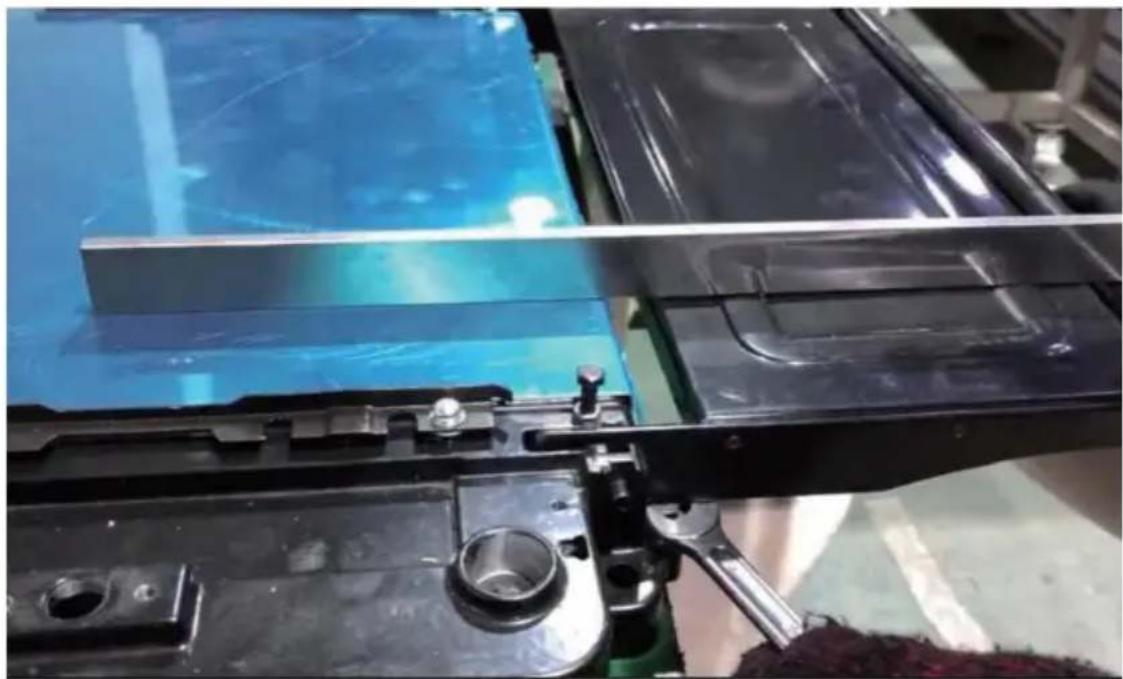

2. Legen Sie ein horizontales Lineal auf den Hauptarbeitstisch und messen Sie mit dem Lineal die Tischverlängerung (J) und die Ebene des Hauptarbeitstisches.
3. Wenn die Tischverlängerung (J) nicht bündig mit dem Hauptarbeitstisch abschließt, lösen Sie die Mutter und drehen Sie die Schraube, bis die Rollen der Tischverlängerung und der Hauptarbeitstisch das Lineal berühren. Passen Sie sowohl die linke als auch die rechte Tischverlängerung (J) an.

EINSTELLEN DES MOTORKÖRPERS -

NIVEAU ACHTUNG: Diese Einstellung ist bereits werkseitig eingestellt. Um die Funktion der Maschine nicht zu beeinträchtigen, muss sie erneut überprüft werden. Eine schlechte Parallelität wird normalerweise durch falsch ausgerichtete Klingen oder einen Sturz beim Transport verursacht, der das Gehäuse zum Kippen gebracht hat. Überprüfen Sie immer, ob der Klingenhalter und der Arbeitstisch parallel sind, bevor Sie versuchen, die Parallelitätseinstellung anzupassen.

Der Motorkörper wird durch Drehen des Griffs auf eine bestimmte Höhe abgesenkt. Zwei gleich hohe Holzklötze werden am unteren Ende des Körpers platziert und festgeklemmt. 1. Lösen Sie die beiden

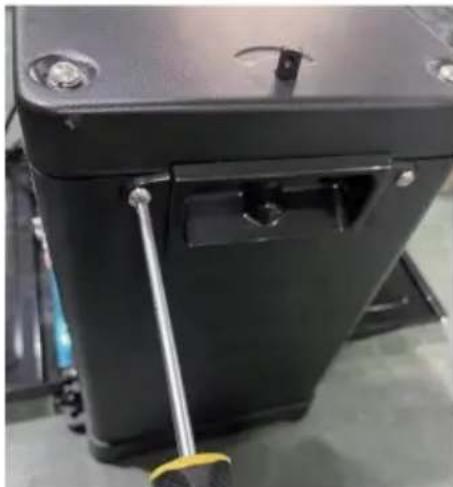

Schrauben am Griff der rechten Platte mit einem Kreuzschraubendreher, siehe Abbildung 1. Achtung: Es muss nur die rechte Platte eingestellt werden. 2. Nehmen Sie die rechte Platte

ab. 3. Verwenden Sie einen

24-mm-Maulschlüssel + einen 30-mm-Maulschlüssel, um den Motorkörper nach oben und unten zu verstellen. Verwenden Sie für Position 1 einen 24-mm-Maulschlüssel, für Position 2 einen 30-mm-Maulschlüssel. 24-mm-Maulschlüssel klemmen, 24-mm-Mutter nicht drehen, und drehen Sie den 30-mm-Maulschlüssel eine Umdrehung nach links (im Uhrzeigersinn), um die Schraubenmutter locker zu halten.

1. Stellen Sie die 24-mm-Mutter mit einem 24-mm-Maulschlüssel ein. Drehen Sie im Uhrzeigersinn, um den Motorkörper anzuheben, und gegen den Uhrzeigersinn, um ihn abzusenken, bis der Motorkörper auf gleicher Höhe mit der Basis

ist. 5.

Auswechseln und Einstellen der Klingen

WARNUNG! Schalten Sie die Maschine aus, ziehen Sie den Netzstecker und warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind, bevor Sie die Klingen auswechseln oder einstellen.

Demontage der Messerklinge 1.

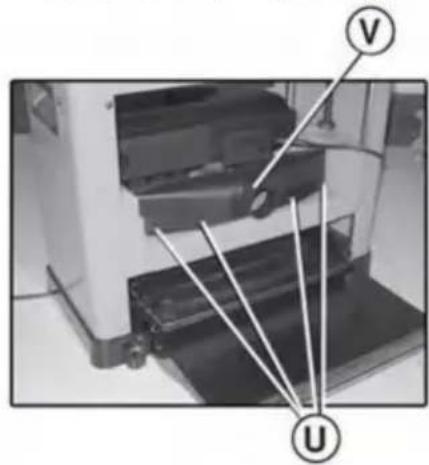

Entfernen Sie die Staubschutzhaube (V) mit einem Inbusschlüssel (N), indem Sie die Schrauben (U) lösen, siehe Abbildung unten.

1. Mit dem Doppelmaulschlüssel (N) die Klingenverriegelungsplatte (B) und die Messerklinge (C) durch Drehen der äußeren Sechskantschraube (A) im Uhrzeigersinn lösen. Die Messerklingen sind federgelagert (D) und können nach dem Abnehmen der Klingenverriegelungsplatte herausgenommen werden.

2. Entfernen Sie die Messerklinge und die Klingenverriegelungsplatte.

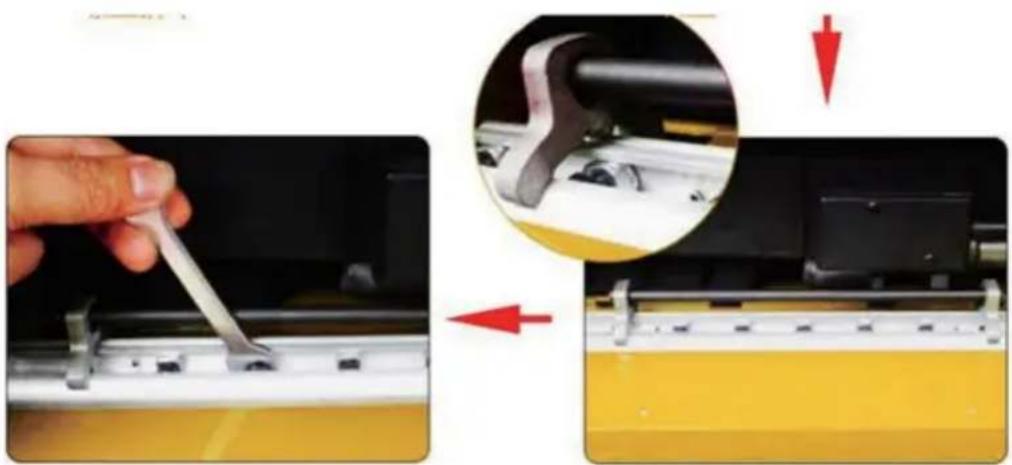

Installieren Sie die

Messerklinge. 1. Stellen Sie zunächst sicher, dass sich die Druckfedern (D) auf der Messerwelle

in den 2 festen Löchern befinden. 2. Richten Sie das Loch in der Messerklinge mit dem Stift in der

Klingenverriegelungsplatte aus. 3. Stecken Sie die 8 Außensechskantschrauben (A) in das feste Loch der Klingenverriegelungsplatte. 4. Stecken Sie die Messerklinge (C), die Messerverriegelungsplatte (B) und die 8 Außensechskantschrauben (A) zusammen in den Schlitz und verriegeln Sie sie, indem Sie die Außensechskantschrauben (A) gegen den Uhrzeigersinn drehen, aber nicht 100 % festziehen. Stellen Sie sicher, dass die Klingen in die richtige Richtung zeigen (siehe Abbildung).

1. Stellen Sie die Höhe der Messerwelle der Messerklingen mit der Bohrlehre (E) auf 1 mm ein. Dabei müssen die beiden Stützblöcke auf der linken und rechten Seite der Bohrlehre gegen die Messerklinge gedrückt werden. (Lösen Sie bei Bedarf die Klemmschrauben, um die Klinge in die richtige Position zu bringen.) Wenn die Messerklinge richtig positioniert ist, halten Sie sie fest an ihrem Platz und ziehen Sie alle äußeren Sechskantschrauben (A) fest.

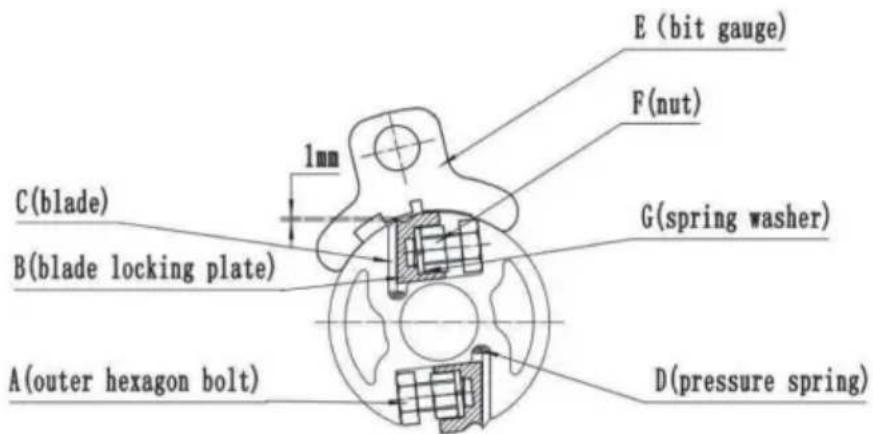

E (bit gauge) F(nut) G(spring washer) C(blade) B(blade locking plate) A(outer hexagon bolt) D(pressure spring)

Achtung! Überprüfen Sie, ob insgesamt 18 Schrauben festgezogen sind. Drehen Sie den Klingenhalter von Hand, um zu prüfen, ob er sich leicht und reibungslos dreht. Gehen Sie vorsichtig mit den Klingen um, um Verletzungen und/oder Sachschäden zu vermeiden.

SCHMIERUNG: 1.

Entfernen Sie regelmäßig Späne von den Tiefeneinstellungsketten, dem Untersetzungsgetriebe und den Hubschrauben des Klingenhalters.

1. Späne mit Lappen und Bürste entfernen und mit sauberer, in Öl getauchter Bürste leicht einfetten.

2. Gießen Sie Öl niemals direkt auf die Komponenten. Zu viel Öl führt dazu, dass Staub haften bleibt und die Schmierung beeinträchtigt wird, was wiederum die Lebensdauer der Komponenten verkürzt.

3. Die Lager des Klingenhalters sind abgedichtet und müssen nicht geschmiert werden.

WARTUNG 1. Halten

Sie die Maschine sauber und frei von Staub und Spänen.

1. Klingenhalter und Zungen von abgelagertem Material reinigen und mit einer sauberen, in Öl getauchten Bürste sorgfältig schmieren.

2. Entfernen Sie Harz und Ähnliches mit einem nicht brennbaren Lösungsmittel von den Walzen und dem Arbeitstisch.

3. Reinigen Sie Kunststoffteile mit einem feuchten Tuch und einem milden Reinigungsmittel. Tauchen Sie das Werkzeug niemals in Wasser oder andere Flüssigkeiten. Verwenden Sie niemals Reinigungsmittel oder Alkohol.

4. Überprüfen Sie vor der Verwendung stets, dass alle Schutzvorrichtungen und anderen Komponenten richtig angebracht sind. Beschädigte Schutzvorrichtungen oder andere Teile müssen von einem autorisierten Servicecenter repariert oder ersetzt werden, sofern in dieser Anleitung nichts anderes angegeben ist.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
