INSTRUKCJA OBSŁUGI Thickness Planer M1B-LS-3301 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI GRUBOŚCIARKI

MODEL:M1B-LS-3301

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

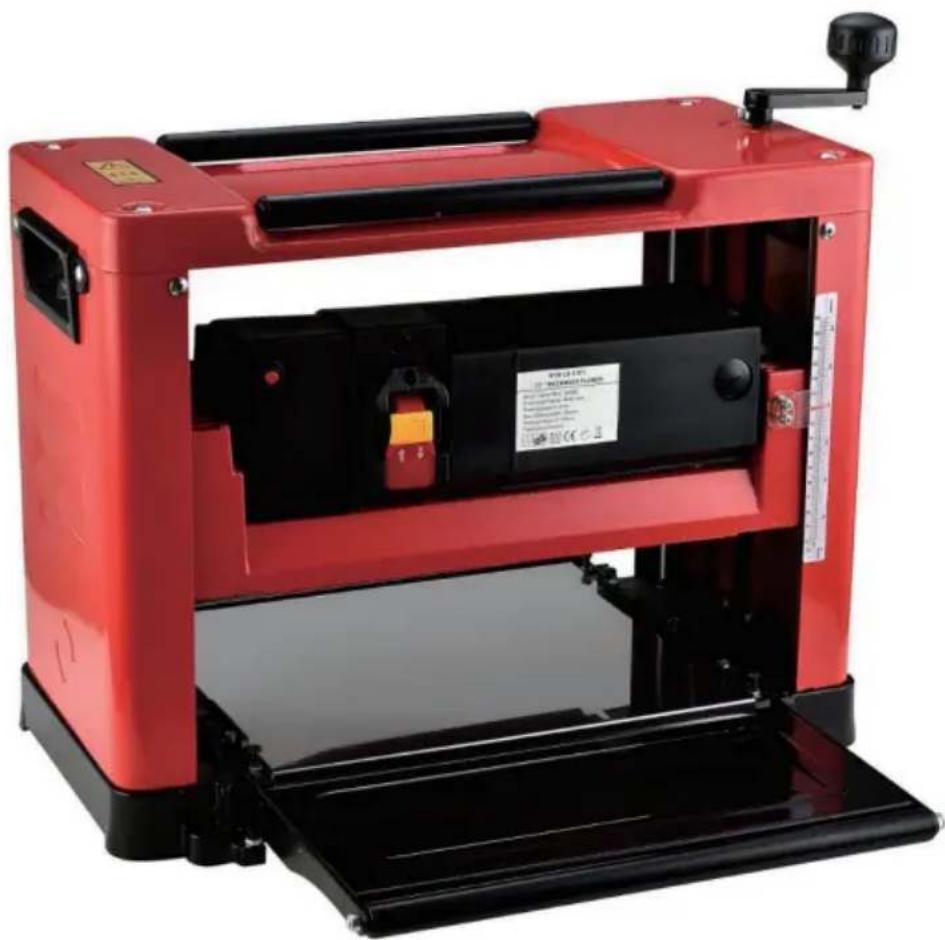

Grubościówka

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WAŻNE: przed użyciem narzędzia należy uważnie przeczytać instrukcje zawarte w niniejszej instrukcji, a także ogólne wskazówki dotyczące bezpieczeństwa.

Przed użyciem narzędzia należy uważnie przeczytać instrukcję obsługi.

Urządzenie klasy II, izolacja wzmocniona lub podwójna izolacja

Przechowywać materiały opakowaniowe w miejscu niedostępnym dla dzieci ze względu na ryzyko uduszenia.

OSTRZEŻENIE! Zawsze podejmuj podstawowe środki ostrożności podczas korzystania z elektronarzędzi, aby zabezpieczyć się przed ryzykiem pożaru, porażenia prądem i/lub obrażeń ciała.

1. Dla bezpiecznej obsługi. Zalecamy podjęcie odpowiednich środków ochrony słuchu, jeśli ciśnienie akustyczne 85 dB (A) zostanie przekroczone. 2. Utrzymuj miejsce pracy w czystości. Zagracone miejsce pracy zwiększa ryzyko wypadków i obrażeń.
2. Utrzymuj bezpieczeństwo w miejscu pracy. Nie używaj elektronarzędzi w wilgotnych lub mokrych miejscach. Nie wystawiaj elektronarzędzi na działanie deszczu. Upewnij się, że miejsce pracy jest dobrze oświetlone. Nie używaj elektronarzędzi w środowiskach wybuchowych, takich jak w pobliżu łatwopalnych cieczy, gazów lub pyłów.
3. Chroń się przed ryzykiem porażenia prądem. Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki.
4. Trzymaj dzieci w bezpiecznej odległości. Nie pozwalaj osobom postronnym dotykać narzędzia ani przedłużacza. Osoby postronne powinny być trzymane z dala od miejsca pracy.
5. Narzędzia, z których nie korzystasz, przechowuj w Gdy nie używasz narzędzia, przechowuj je w suchym miejscu. miejscu niedostępnym dla dzieci.
6. Nie należy przekraczać prędkości Narzędzie wykonuje swoją pracę lepiej i bezpieczniej, gdy jest używane narzędzia, do której zostało zaprojektowane.
7. Używaj właściwej maszyny. Nie zmuszaj małych maszyn lub akcesoriów do wykonywania zadań wymagających mocnej maszyny. Używaj narzędzi wyłącznie zgodnie z ich przeznaczeniem.
8. Noś odpowiednią odzież. Nie noś luźnej odzieży ani biżuterii. Mogą one zostać wciągnięte przez ruchome części. Zaleca się noszenie antypoślizgowych butów podczas pracy na zewnątrz.

Jeśli masz długie włosy, noś siatkę na włosy.

1. Noś okulary ochronne. Noś maskę przeciwpyłową, jeśli praca generuje pył.

2. Uważaj na kabel. Nigdy nie przenoś narzędzia za kabel. Nie ciągnij za kabel, aby odłączyć wtyczkę od gniazdka. Trzymaj kabel z dala od ciepła, oleju i ostrych krawędzi.

3. Zabezpiecz przedmiot obrabiany. Zabezpiecz przedmiot obrabiany za pomocą stojaka. Jest to bezpieczniejsze niż używanie rąk i oznacza, że masz obie ręce wolne do obsługi narzędzia.

4. Nie przesadzaj. Zawsze utrzymuj stabilną postawę i dobrą równowagę.
5. Utrzymuj narzędzie w dobrej kondycji. Utrzymuj narzędzia tnące ostre i czyste, aby zapewnić lepszą, bezpieczniejszą pracę. Postępuj zgodnie z instrukcjami dotyczącymi smarowania i wymiany akcesoriów. Regularnie sprawdzaj przewody zasilające. W razie uszkodzenia należy je wymienić w autoryzowanym punkcie serwisowym. Regularnie sprawdzaj przedłużacze i wymień je, jeśli są uszkodzone. Utrzymuj ręce czyste, suche i wolne od oleju i smaru.

6. Zawsze odłączaj przewód zasilający, gdy narzędzie nie jest używane, a także przed wykonywaniem prac serwisowych lub wymianą akcesoriów, takich jak ostrza noży, szczotki węglowe, przekładnie itp.

7. Wyjmij klucze regulacyjne/klucze maszynowe i inne narzędzia montażowe. Wyjmij klucze regulacyjne/klucze maszynowe i inne narzędzia montażowe przed uruchomieniem elektronarzędzia.

8. Unikaj przypadkowego uruchomienia. Nigdy nie przenoś elektronarzędzia z palcem na przełączniku, gdy jest ono podłączone do sieci. Przed podłączeniem przewodu zasilającego upewnij się, że przełącznik zasilania jest w pozycji WYŁĄCZONY.

9. Jeśli używasz narzędzia na zewnątrz, używaj wyłącznie przedłużacza zatwierdzonego do użytku na zewnątrz.

10. Zachowaj czujność. Zawsze bądź ostrożny podczas korzystania ze sprzętu. Używaj zdrowego rozsądku, nie używaj narzędzia, jeśli jesteś zmęczony.

11. Podłącz urządzenie odpylające. Jeśli zapewniono sprzęt do odsysania i zbierania pyłu. Powinien on być podłączony i używany prawidłowo.

12. Sprawdź, czy nie ma uszkodzonych części. Jeśli osłona lub inna część została uszkodzona, dokładnie sprawdź przed użyciem narzędzia, aby upewnić się, że będzie ono działać prawidłowo i zgodnie z przeznaczeniem. Upewnij się, że ruchome części są prawidłowo wyregulowane i nie zacinają się oraz że żadne części nie są nieprawidłowo zamontowane lub uszkodzone. Sprawdź, czy nie ma innych czynników, które mogłyby wpłynąć na funkcjonalność. Osłony lub inne uszkodzone części muszą zostać naprawione lub wymienione przez autoryzowany serwis. O ile w niniejszej instrukcji nie określono inaczej. Jeśli wyłącznik zasilania nie działa, musi zostać wymieniony przez autoryzowany serwis. Nie używaj narzędzia, jeśli nie można go włączyć i wyłączyć za pomocą wyłącznika zasilania.

OSTRZEŻENIE! Użycie akcesoriów lub elementów mocujących innych niż zalecane w niniejszej instrukcji obsługi może skutkować obrażeniami ciała. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel. To elektronarzędzie zostało wyprodukowane zgodnie z obowiązującymi normami i wymogami bezpieczeństwa. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu identycznych części zamiennych. Niewykonanie napraw w odpowiednim czasie może skutkować ryzykiem obrażeń ciała/śmierci lub szkód materi

UWAGA: Podczas uruchamiania maszyny może wystąpić chwilowy spadek napięcia. Może to mieć wpływ na inne urządzenia. Jeśli impedancja głównego zasilania Zmax. jest niższa niż 0,206 ohm, tego rodzaju zakłócenia są powszechne. Skontaktuj się z dostawcą energii elektrycznej, aby uzyskać więcej informacji.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

1. Noś okulary ochronne. Nie wyrzucaj drewna w stronę wylotową.
2. Przed użyciem należy sprawdzić, czy wszystkie połączenia śrubowe są odpowiednio dokręcone.
3. Nie używaj narzędzia na siłę. Pozwój mechanizmowi podającemu wykonać pracę. Nigdy nie wkładaj przedmiotów ani części ciała do wyjścia.
4. Regularnie sprawdzaj, czy wałek gumowy i wałek żelazny są czyste. Jeśli wałki są zanieczyszczone, obrabiany przedmiot nie będzie podawany prawidłowo – ryzyko obrażeń ciała.
5. Nie obrabiaj maszynowo przedmiotów, które mają dużo sęków lub gałązek.

6. Stanowisko operatora znajduje się przed maszyną. Stań z boku stołu podającego.

7. Przed przystąpieniem do obróbki usuń z obrabianego przedmiotu wszelkie gwoździe, śruby i inne metalowe przedmioty.

8. Sprawdź, czy ostrza są prawidłowo zamontowane.

9. Ostrożnie obchodź się z ostrzami noży – istnieje ryzyko obrażeń ciała i/lub uszkodzenia mienia.

10. Nigdy nie rozpoczynaj strugania, dopóki wałek ostrza nie osiągnie pełnej prędkości.

11. Nigdy nie używaj tępych ostrzy, gdyż istnieje ryzyko odrzutu.

12. Zawsze wymieniaj lub ostrz wszystkie ostrza w tym samym czasie. Wszystkie ostrza muszą mieć ten sam rozmiar i wagę.

13. Nigdy nie wkładaj palców ani innych części ciała w stronę wylotu chipa - ryzyko obrażeń ciała - NIEBEZPIECZEŃSTWO.

14. Sprawdź, czy pazur odrzutowy jest w prawidłowej pozycji.

15. Jeśli podawane drewno nie jest gładkie, nie należy go forsować, należy sprawdzić, czy maszyna nie ma żadnych problemów.

16. Nie zakładaj rękawiczek do strugania drewna.

17. Nie strugaj mokrego drewna, gdyż może to spowodować ślizganie się rolki podającej i uszkodzenie maszyny.

18. Nie strugaj twardego drewna, gdyż skraca to żywotność ostrzy noży.

19. Nie należy strugać drewna zbyt długo, gdyż maszyna może zostać przeciążona, co wpłynie negatywnie na jakość powierzchni struganego drewna.

DANE TECHNICZNE

Model:Okular:	M1B-LS-3301Dla użytkowników z USA	M1B-LS-3301Dla użytkowników europejskich
Ocena(y):	110 V~60 Hz 2000 W	230V~50Hz 2000W
Prędkość posuwu:	6 m/min	6 m/min
ostrze:	2szt	2szt
Maksymalna szerokość	330mm	330mm
strugania: Głębokość	0-3 mm	0-3 mm
strugania: Wysokość	6-160 mm	6-160 mm
strugania: GW:	29,3 kg	29,3 kg
Parnoczy zakośt.	27,5 kg	27,5 kg
Rozmiar stołu roboczego:	330 x 290 mm	330 x 290 mm
Wielkość opakowania:	570×360×505 mm	570×360×505 mm
Testowana szerokość drewna wynosi 150 mm dla prędkości podawania

OPIS

1. Narzędzie jest przeznaczone do strugania desek drewnianych i suchego drewna. Zabrania się strugania innych materiałów, takich jak metale, tworzywa sztuczne, gałęzie, pnie drzew, mokre drewno i bardzo twarde drewno.
2. Narzędzie przeznaczone jest do użytku domowego i profesjonalnego. 3.

Prosimy używać tego urządzenia pod warunkiem jego prawidłowego działania. Jeśli nie wiesz, jak go używać, prosimy o kontakt z producentem.

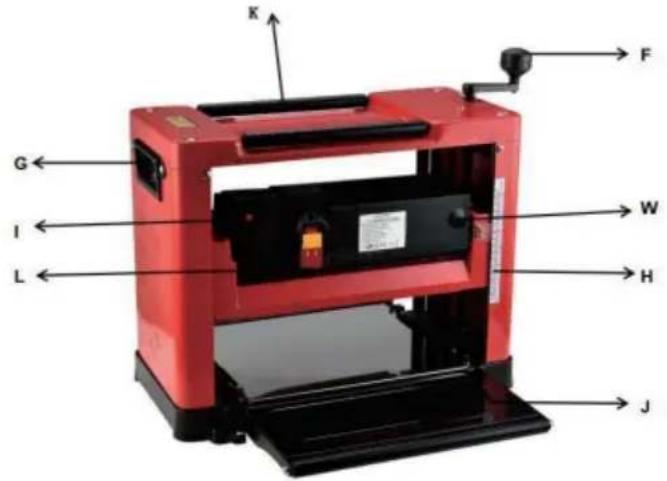

E-Wzór ostrza noża F-Rączka do regulacji głębokości

Etykieta głębokości H

I-Urzadzenie zabezpieczające nadprądowe

K-Roller bar

Przełącznik L

Klucz N-Open

O-Gumowe nóżki

G-Rączka do przenoszenia

Stół rozszerzający J

Klucz imbusowy M

W-Ośłona szczotki węglowej

Zalecane jest noszenie ochronników słuchu.

Zalecane jest noszenie okularów ochronnych.

Zalecane jest noszenie maski ochronnej przed zmierzchem.

Rozpakowywanie Ostrożnie rozpakuj maszynę. Opakowanie należy poddać recyklingowi zgodnie z lokalnymi przepisami.

OSTRZEŻENIE! Wyłącz maszynę i odłącz przewód zasilający przed czyszczeniem, wykonywanie prac konserwacyjnych i regulacyjnych.

Montaż

Przed użyciem maszynę należy zgodnie z wymaganiami zakończyć montaż.

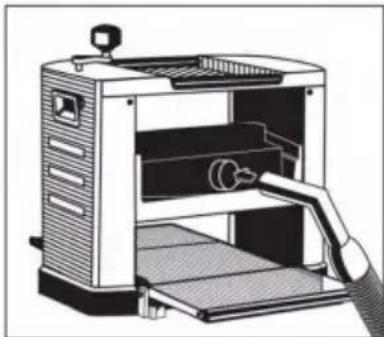

Odprowadzanie wiórów i pyłu drzewnego:

Narzędzie jest wyposażone w osłonę przeciwpyłową z przyłączem odkurzacza (V), ta osłona przeciwpyłowa znajduje się z tytu maszyny w celu podłączenia do przyłącza odkurzacza.

Elastyczny wąż (brak w zestawie) można podłączyć do kolektora - lektóre gatunki drewna przetworzone drewno wytwarza trociny szkodliwe dla zdrowia.

Uwaga: Narzędzie należy zawsze podłączać do odkurzacza.

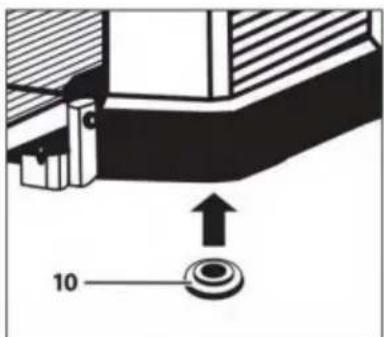

Zamontuj gumowe nóżki

(O): Jeśli nie ma potrzeby używania ramy nóżek do pracy, włóż 4 gumowe nóżki w cztery otwory na spodzie maszyny.

10

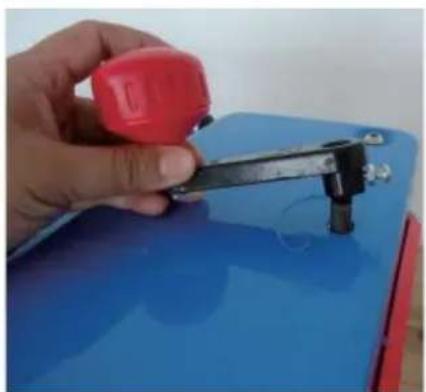

Zainstaluj uchwyt regulacji głębokości

Umieść uchwyt regulacji głębokości (F) na wystającym wale po prawej stronie górnej powierzchni maszyny. Mocno naciśnij uchwyt i zablokuj go za pomocą dostarczonej śruby.

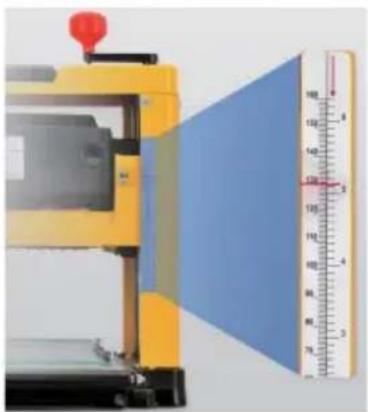

Regulacja głębokości strugarki

Aby móc w pełni korygować i bezpiecznie obsługiwać tę maszynę, użytkownik musi wiedzieć, jak prawidłowo regulować. Bardzo ważne!!!

Obróć uchwyt regulacji głębokości (F) o okrąg, a głębokość urządzenia zwiększy się lub zmniejszy o 1,5 mm.

Przed użyciem, proszę kilka razy zestrugać drewno, aby mieć pewność, że powierzchnia drewna będzie całkowicie pozioma w późniejszym użyciu. Proszę zapoznać się z prawidłowym zakresem szerokości drewna, aby dostosować głębokość strugarki jednorazowej:

szerokość drewna (mm)	głębokość cięcia (mm)
0~100 0~3
	0~2160~210
210~330 0~1

Najpierw użytkownik potrzebuje linijki, aby zmierzyć grubość drewna przeznaczonego do strugania, a następnie etykiety głębokości obserwacji (H), aby dostosować etykietę głębokości do grubości strugarki wymaganej przez użytkownika.

Na przykład: grubość drewna wynosi 200 mm, użytkownik chce strugać do grubości 2 mm, więc wskaźnik głębokości strugania będzie na poziomie 198 mm. W ten sposób wymagana przez użytkownika grubość może zostać osiągnięta podczas jednorazowego procesu roboczego.

Uwaga: Odległość między spodem maszyny a wałkiem noża to grubość drewna po struganiu; różnica między grubością drewna wychodzącego z maszyny a grubością drewna wchodzącego to grubość drewna, które zostało zestrugane.

1. Szerokość drewna 0-100 mm, sugerujemy regulację głębokości cięcia w zakresie 0-3 mm, maks. 3 mm na raz.
2. Szerokość drewna 160-210 mm, sugerujemy regulację głębokości cięcia w zakresie 0-2 mm, maks. 2 mm na raz.
3. Szerokość drewna 210-330 mm. Zalecamy regulację głębokości cięcia w zakresie 0-1 mm, maks. 1 mm na raz.

Ostrzeżenie! Długość drewna nie może być mniejsza niż 153 mm. Grubość drewna nie może być mniejsza niż 10 mm.

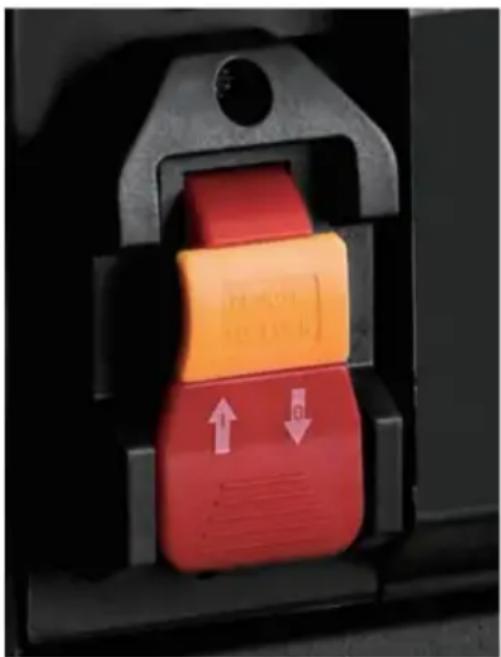

Włącznik (włączanie/wyłączanie zasilania)

Podłącz przewód zasilający do sieci elektrycznej. Jeśli używasz przedłużacza, przekrój przewodów musi być wystarczający do zasilania narzędzia. Unikaj niewłaściwego użycia przewodu, ponieważ może to prowadzić do spadku napięcia i powodować utratę mocy i przegrzanie.

Naciśnij przycisk w górę oznaczony „I”, aby uruchomić maszynę. Naciśnij przycisk w dół oznaczony „O”, aby zatrzymać maszynę.

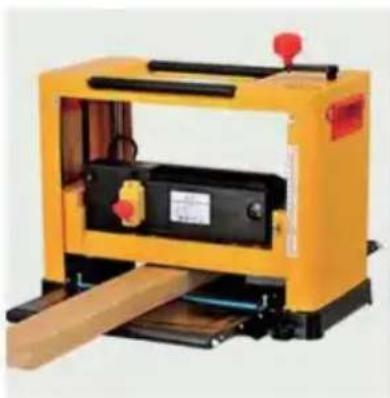

DZIAŁANIE

STRUGANIE Zgrubne

Struganie zgrubne stosuje się w celu uzyskania powierzchni odniesienia do obróbki.

1. Ustaw małe ustawienie usuwania, aby uzyskać najlepsze wykończenie powierzchni.
2. Jeśli to możliwe, przetwarzaj zgodnie z stojami.

Uwaga: na wykończenie powierzchni ma wpływ wiele czynników. 1.

twardość drewna, wilgotność, struktura włókien itp.

1. Ostrość ostrza, kierunek obróbki, ilość usuwanego materiału na jedno przejście itp.
2. Wykonaj obróbkę próbną w celu znalezienia najlepszego ustawienia.

STRUGANIE

Struganie polega na usuwaniu materiału z przedmiotu obrabianego do pożądanej grubości, a następnie obróbce powierzchni przeciwległej do grubo struganej powierzchni odniesienia.

KONSERWACJA

OSTRZEŻENIE: Przed czyszczeniem i konserwacją wyłącz urządzenie i odłącz przewód zasilający. Do czyszczenia części elektrycznych nie używaj wody ani innych płynów.

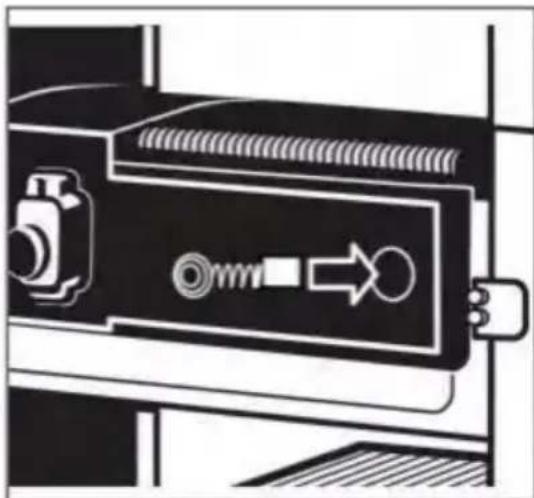

SPRAWDZANIE I WYMIANA SZCZOTKI WĘGLOWEJ 1. Wyłącz maszynę,

odłącz przewód zasilający i odczekaj, aż wszystkie ruchome części całkowicie się zatrzymają.

1. Zdemontuj osłone szczotek węglowych (W) za pomocą śrubokręta, jak pokazano na ilustracji.
2. Zamontuj nowe szczotki węglowe. Zawsze wymieniaj obie szczotki węglowe w tym samym czasie.
3. Założ ponownie osłone szczotek węglowych (W).

Prawidłowe użytkowanie i wymiana urządzenia zabezpieczającego przed przetężeniem (I)

Gdy moc obciążenia jest zbyt duża, prąd przekracza obciążenie, co powoduje przeskok zabezpieczenia nadprądowego!

1. Gdy urządzenie zabezpieczające nadprądowe przeskoczy, najpierw odłącz zasilanie maszyny, a następnie naciśnij przycisk zabezpieczający, aby je zresetować. 2. Gdy naciśniesz przycisk

zabezpieczający, aby je zresetować, nie restartuj natychmiast. Musisz poczekać, aż temperatura maszyny ostygnie, a następnie rozpocząć użytkowanie.

1. Jeśli zabezpieczenie nadprądowe często przeskakuje, należy wymienić je na nowe.

REGULACJA PRZEDŁUŻENIA STOŁU (J)

Uwaga: ta regulacja jest już ustawiona fabrycznie, aby nie miała wpływu na działanie maszyny.

- Trzeba sprawdzić jeszcze raz.

1. Podnieś korpus silnika na odpowiednią wysokość, aby ułatwić montaż.

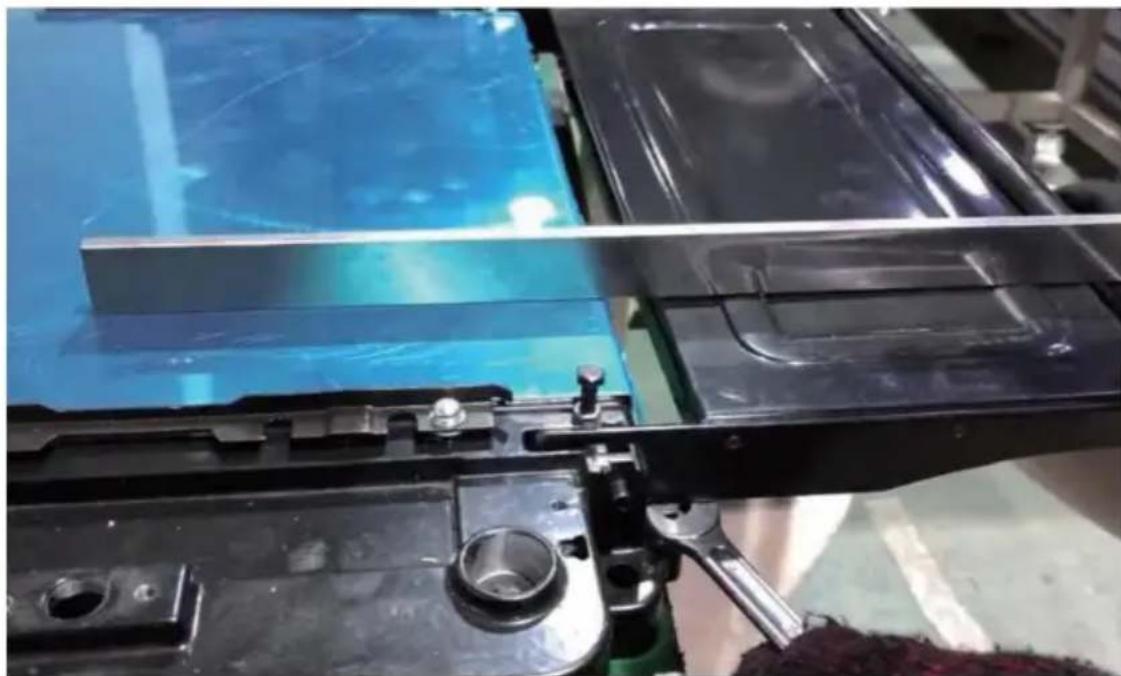

2. Położ poziomą linijkę na głównym stole roboczym, zmierz za jej pomocą przedłużenie stołu (J) i poziom głównego stołu roboczego.
3. Jeśli przedłużenie stołu (J) nie jest równo z głównym stołem roboczym, poluzuj nakrętkę i przekręć śrubę, aż rolki przedłużenia stołu i główny stół roboczy dotkną linijki. Wyreguluj lewe i prawe przedłużenie stołu (J).

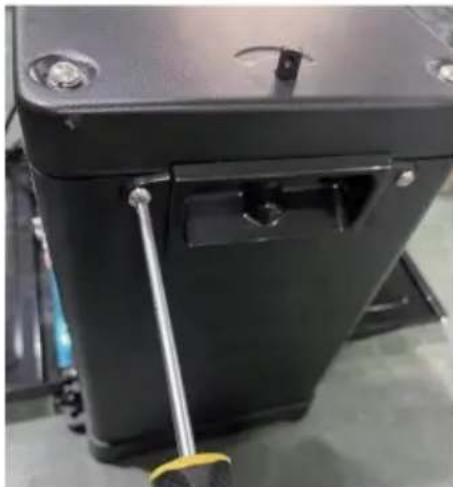

KORPUSU SILNIKA: Ta regulacja jest już ustawiona fabrycznie, aby uniknąć wpływu na działanie maszyny. Należy ją ponownie sprawdzić. Słaba równoległość jest zwykle spowodowana przez niewspółosiowość ostrzy lub upadek podczas transportu powodujący przechylenie korpusu. Zawsze sprawdzaj, czy uchwyt ostrza i stół roboczy są równoległe przed próbą regulacji ustawienia równoległości.

Korpus silnika jest opuszczany do określonej wysokości poprzez obrót uchwytu, dwa drewniane klocki o tej samej wysokości są umieszczane na dolnym końcu korpusu i mocno zaciskane 1. Odkręć

dwie śruby na uchwycie prawego panelu za pomocą śrubokręta krzyżakowego, patrz rysunek 1 Uwaga: należy wyregulować tylko prawy panel 2. Zdejmij prawy

panel 3. Użyj klucza

płaskiego 24 mm + klucza płaskiego 30 mm do regulacji korpusu silnika w górę i w dół. Pozycja 1 użyj klucza płaskiego 24 mm, pozycja 2 użyj klucza płaskiego 30 mm. Zaciśnij klucz płaski 24 mm, nakrętkę 24 mm nie obracaj i przekręć klucz płaski 30 mm o jeden obrót w lewo (zgodnie z ruchem wskazówek zegara), aby utrzymać luźną nakrętkę śruby 4. Użyj

klucza płaskiego 24 mm, wyreguluj nakrętkę 24 mm, obracaj zgodnie z ruchem wskazówek zegara, aby podnieść korpus silnika i przeciwnie do ruchu wskazówek zegara, aby opuścić korpus silnika, aż korpus silnika

będzie na poziomie podstawy 5. Użyj klucza płaskiego 24 mm, zaciśnij nakrętkę 24 mm, nie obracaj, użyj klucza płaskiego 30 mm, dokręć nakrętkę 30 mm

Wymiana i regulacja ostrzy OSTRZEŻENIE!

Wyłącz maszynę, odłącz przewód zasilający i odczekaj, aż wszystkie ruchome części całkowicie się zatrzymają, zanim wymienisz lub wyregulujesz ostrza.

Demontaż ostrza noża 1. Za

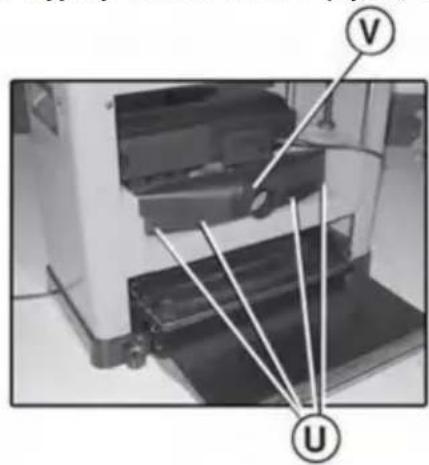

pomocą klucza imbusowego (N) zdejmij ośłonę przeciwpyłową (V), poluzowując śruby (U), patrz rysunek poniżej.

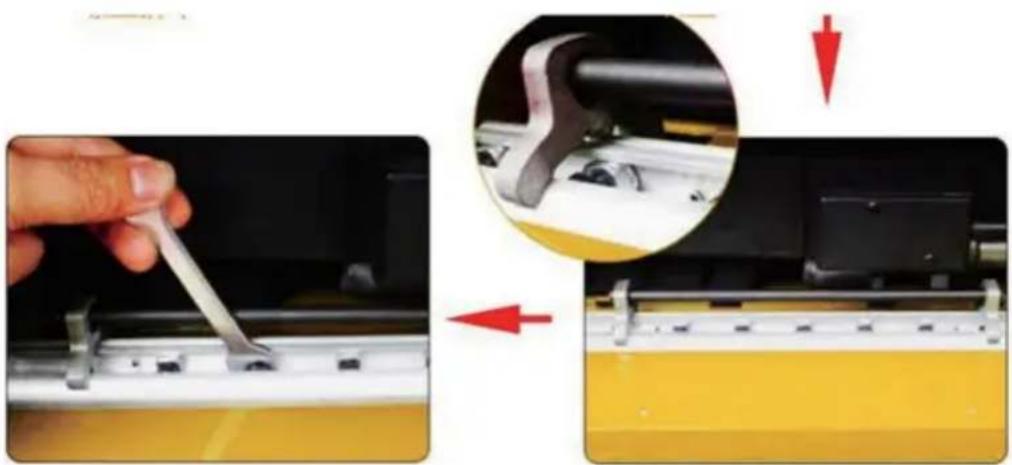

1. Użyj podwójnego klucza płaskiego (N), aby poluzować płytkę blokującą ostrze (B) i ostrze noża (C), obracając zewnętrzną śrubę sześciokątną (A) zgodnie z ruchem wskazówek zegara.

Ostrza noża są sprężynowe (D) i można je usunąć, gdy płytka blokująca ostrze zostanie zdjęta.

1. Wyjmij ostrze noża i płytkę blokującą ostrze.

Zainstaluj ostrze noża 1.

Najpierw upewnij się, że sprężyny dociskowe (D) na wale noża znajdują się w 2 stałych otworach. 2. Wyrównaj otwór w ostrzu noża z kołkiem w płytce blokującej ostrze. 3. Włóż

8 zewnętrznych śrub sześciokątnych (A) do stałego otworu płytki blokującej ostrze. 4. Włóż ostrze noża (C) i płytkę blokującą noż (B) oraz 8 zewnętrznych śrub sześciokątnych (A) razem w szczelinę i zablokuj w pozycji, obracając zewnętrzną śrubę sześciokątną (A) przeciwnie do ruchu wskazówek zegara, ale nie dokręcając jej w 100%. Upewnij się, że ostrza są skierowane we właściwym kierunku (patrz rysunek).

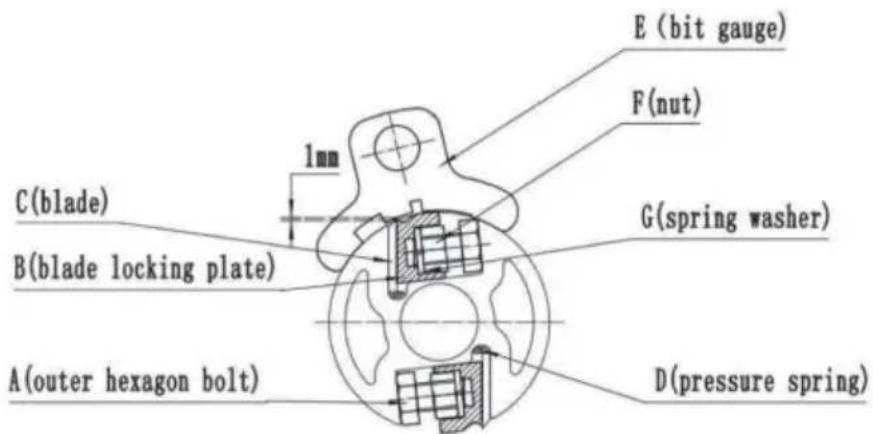

1. Ustaw wysokość trzonu noża ostrzy noża na 1 mm za pomocą wzornika bitów (E). Dwa bloki podporowe po lewej i prawej stronie wzornika bitów są dociskane do ostrza noża. (W razie potrzeby poluzuj śruby zaciskowe, aby przesunąć ostrze do prawidłowej pozycji.) Gdy ostrze noża jest ustawione prawidłowo. Trzymaj je mocno na miejscu i dokręć wszystkie zewnętrzne śruby sześciokątne (A).

E (bit gauge) F(nut) G(spring washer) C(blade) B(blade locking plate) A(outer hexagon bolt) D(pressure spring)

Ostrzeżenie! Sprawdź, czy łącznie 18 śrub jest dokręconych. Obróć uchwyt ostrza ręcznie, aby sprawdzić, czy obraca się łatwo i płynnie. Ostrożnie obchodź się z ostrzami, aby uniknąć obrażeń ciała i/lub uszkodzenia mienia.

SMAROWANIE: 1.

Regularnie usuwaj wióry z łańcuchów ustawiania głębokości, napędu redukcyjnego i śrub podnoszących uchwyt ostrza.

1. Usuń wióry za pomocą szmatki i szczotki, a następnie lekko posmaruj je czystą szczotką zamoczoną w oleju.
2. Nigdy nie wylewaj oleju bezpośrednio na komponenty – zbyt duża ilość oleju spowoduje przywieranie kurzu, co utrudni smarowanie, a to z kolei skróci żywotność komponentów.
3. Łożyska uchwytu łopatki są uszczelnione i nie wolno ich smarować.

KONSERWACJA 1.

Utrzymuj maszynę w czystości, bez kurzu i wiórów.

1. Oczyć uchwyt ostrza i języki z resztek materiału i ostrożnie nasmaruj je czystą szczotką zanurzoną w oleju.
2. Usunąć żywicę i podobne zanieczyszczenia z wałków i stołu roboczego za pomocą niepalnego rozpuszczalnika.
3. Części plastikowe czyścić wilgotną ściereczką i łagodnym detergentem. Nigdy nie zanurzać narzędzia w wodzie ani żadnym innym płynie. Nigdy nie używać detergentów ani alkoholu.
4. Przed użyciem należy zawsze sprawdzić, czy wszystkie osłony i inne elementy są prawidłowo zamontowane. Uszkodzone osłony i inne części muszą zostać naprawione lub wymienione przez autoryzowany serwis, chyba że w niniejszej instrukcji określono inaczej.

Ten produkt podlega przepisom europejskiej dyrektywy 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
