Type de produit	Rabot (épaississeur) électrique
Marque	Vevor
Modèle	M1B-LS-3301
Alimentation	230 V ~ 50 Hz, 2000 W
Largeur de rabotage max.	330 mm
Profondeur de rabotage	0 - 3 mm
Hauteur de rabotage	6 - 160 mm
Vitesse d’alimentation	6 m/min
Nombre de lames	2
Dimensions de la table	330 x 290 mm
Poids net	27,5 kg
Poids brut	29,3 kg
Dimensions d’emballage	570 x 360 x 505 mm
Fonctions principales	Rabotage grossier et fin de planches de bois sec
Sécurité	Double isolation (classe II), protection contre les surintensités, griffe de recul, arrêt d’urgence
Entretien et nettoyage	Nettoyage régulier des copeaux, lubrification des chaînes et vis, remplacement des balais de charbon
Pièces détachées et réparabilité	Lames de couteau, balais de charbon, fusible de protection – réparation par un centre agréé
Informations générales	Usage domestique et professionnel – assistance technique : www.vevor.com/support

FOIRE AUX QUESTIONS - Thickness Planer M1B-LS-3301 Vevor

Quelle est la puissance de la raboteuse Vevor M1B-LS-3301 ?

La raboteuse est alimentée en 230 V ~ 50 Hz avec une puissance de 2000 W.

Quelle est la largeur maximale de rabotage ?

La largeur maximale de rabotage est de 330 mm.

Quelle est la profondeur maximale de coupe par passage ?

La profondeur de coupe maximale est de 3 mm mais elle dépend de la largeur du bois : pour 0-100 mm : 3 mm, 160-210 mm : 2 mm, 210-330 mm : 1 mm.

Comment régler la profondeur de rabotage ?

Tournez la poignée de réglage de profondeur (F) : un tour complet modifie la profondeur de 1,5 mm. Utilisez l’étiquette de profondeur (H) pour régler l’épaisseur finale souhaitée.

Quels types de bois peut-on raboter ?

L’outil est conçu pour planches de bois sec. Ne pas raboter du bois humide, très dur, des branches, troncs, métaux ou plastiques.

Comment remplacer les lames de couteau ?

Débranchez la machine. Retirez le capot anti-poussière, desserrez les boulons hexagonaux extérieurs (A) avec la clé Allen, puis retirez la plaque de verrouillage et la lame. Installez la nouvelle lame en alignant les trous, réglez la hauteur à 1 mm avec la jauge de foret (E), puis serrez tous les boulons.

Quand et comment remplacer les balais de charbon ?

Débranchez l’outil, retirez le couvercle du balai de charbon (W) à l’aide d’un tournevis, remplacez les deux balais simultanément, puis remontez le couvercle.

Que faire si le dispositif de protection contre les surintensités se déclenche ?

Débranchez la machine, appuyez sur le bouton de réinitialisation après refroidissement. Si le problème persiste, remplacez le dispositif.

Comment nettoyer la raboteuse ?

Débranchez-la. Retirez les copeaux avec une brosse et un chiffon. Lubrifiez légèrement les chaînes et vis avec une brosse propre imbibée d’huile. Nettoyez les pièces en plastique avec un chiffon humide et un détergent doux. Ne jamais plonger dans l’eau.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de sécurité, un masque anti-poussière et une protection auditive. Ne portez pas de gants, ne rabotez pas de bois humide. Maintenez la zone de travail propre et débranchez l’outil avant tout entretien.

MODE D'EMPLOI Thickness Planer M1B-LS-3301 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

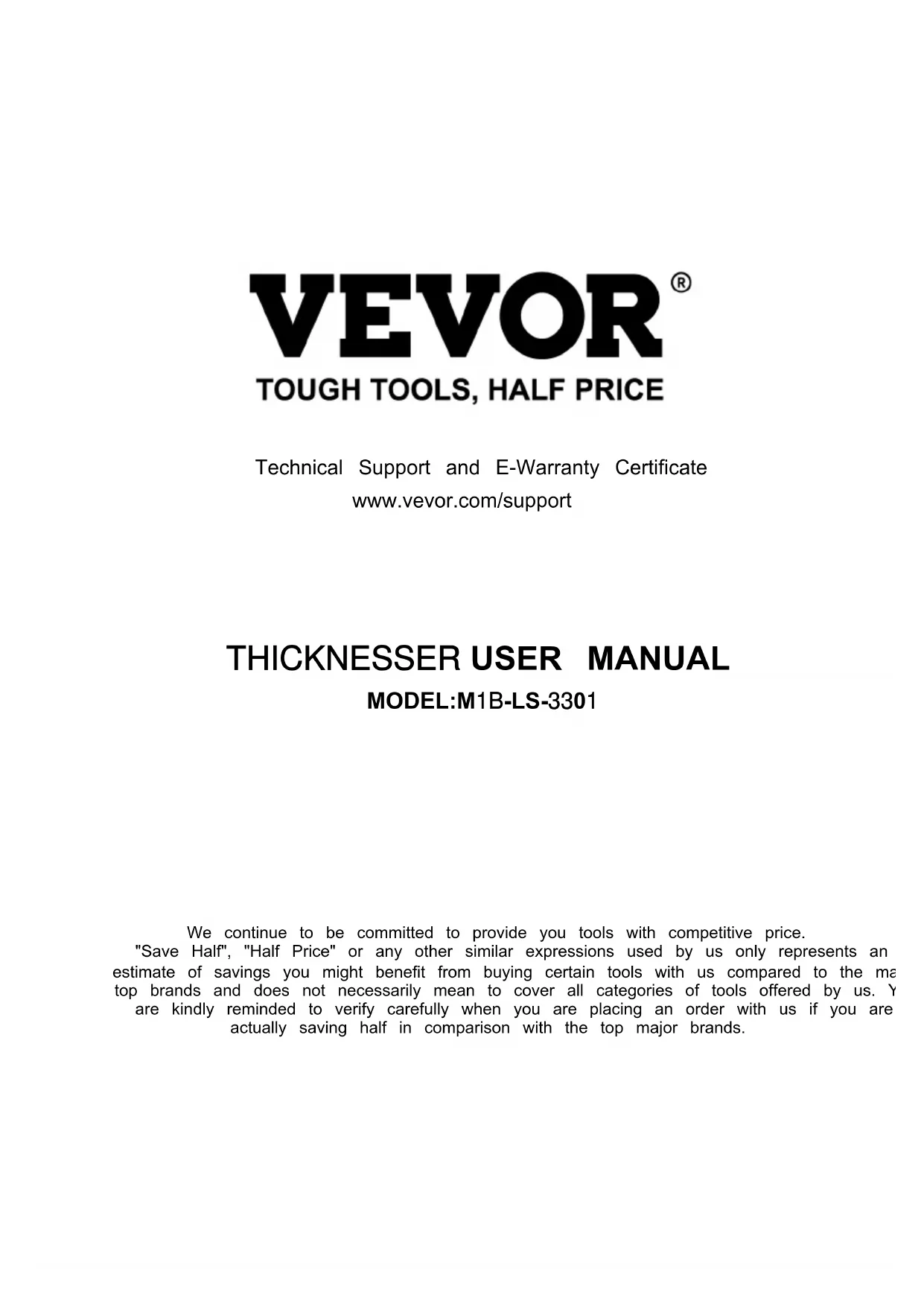

MANUEL D'UTILISATION DE L'ÉPAISSISSEUR

MODÈLE : M1B-LS-3301

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

Épaississeur

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CONSIGNES DE SÉCURITÉ

IMPORTANT : lisez attentivement les instructions de ce manuel ainsi que les consignes générales de sécurité avant d'utiliser cet outil.

Avant d'utiliser l'outil, lisez attentivement le manuel d'instructions.

Appareil de classe II, isolation renforcée ou double isolation.

Conserver l'emballage hors de portée des enfants – risque d'étouffement.

AVERTISSEMENT ! Prenez toujours les précautions de sécurité élémentaires lorsque vous utilisez des outils électriques afin d'éviter tout risque d'incendie, de choc électrique et/ou de blessure.

1. Pour une utilisation en toute sécurité. Nous vous recommandons de prendre des mesures appropriées pour la protection de l'ouïe si la pression acoustique de 85 dB (A) est dépassée.

Maintenez la zone de travail propre. Les zones de travail encombrées augmentent le risque d'accidents et de blessures.

1. Assurez la sécurité de l'environnement de travail. N'utilisez pas d'outils électriques dans des zones humides ou mouillées. N'exposez pas les outils électriques à la pluie. Assurez-vous que la zone de travail est bien éclairée.

N'utilisez pas d'outils électriques dans des environnements explosifs, par exemple à proximité de liquides, de gaz ou de poussières inflammables.

1. Protégez-vous contre les risques de décharge électrique. Évitez tout contact du corps avec des surfaces reliées à la terre, telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.
2. Gardez les enfants à une distance de sécurité. Ne laissez pas les spectateurs toucher l'outil ou la rallonge.

Les spectateurs doivent être tenus à l'écart de la zone de travail.

1. Rangez les outils non utilisés hors de portée des enfants. Lorsqu'il n'est pas utilisé, rangez l'outil dans un endroit sec.
2. Ne forcez pas la vitesse de l'outil. L'outil fait le travail mieux et de manière plus sûre lorsqu'il est utilisé à la vitesse pour laquelle il a été conçu.
3. Utilisez la machine adaptée. Ne forcez pas les petites machines ou les accessoires à effectuer des tâches qui nécessitent une machine puissante. Utilisez les outils uniquement pour l'usage auquel ils sont destinés.
4. Portez des vêtements adaptés. Ne portez pas de vêtements amples ni de bijoux. Ils peuvent se coincer dans les pièces en mouvement. Des chaussures antidérapantes sont recommandées pour travailler à l'extérieur.

Portez un filet à cheveux si vous avez les cheveux longs.

1. Portez des lunettes de sécurité. Portez un masque anti-poussière si le travail génère de la poussière.
2. Soyez prudent avec le câble. Ne transportez jamais l'outil par le câble. Ne tirez pas sur le câble pour débrancher la fiche de la prise. Gardez le câble à l'écart de la chaleur, de l'huile et des bords tranchants.
3. Fixez la pièce à travailler. Fixez la pièce à travailler avec un support. Cela est plus sûr que d'utiliser vos mains et signifie que vous avez les deux mains libres pour utiliser l'outil.
4. Ne vous penchez pas trop en avant. Gardez toujours une position stable et un bon équilibre.
5. Entretenez l'outil en bon état. Gardez les outils de coupe bien aiguisés et propres pour un travail plus sûr et de meilleure qualité. Suivez les instructions de lubrification et de remplacement des accessoires. Vérifiez régulièrement les cordons d'alimentation. S'ils sont endommagés, ils doivent être remplacés dans un centre de service agréé. Vérifiez les rallonges à intervalles réguliers et remplacez-les si elles sont endommagées. Gardez les mains propres, sèches et exemptes d'huile et de graisse.
6. Débranchez toujours le cordon d'alimentation lorsque l'outil n'est pas utilisé et avant d'effectuer des travaux d'entretien ou de changer des accessoires, tels que des lames de couteau, des balais de charbon, des engrenages, etc.
7. Retirez les clés de réglage et autres outils d'assemblage avant de démarrer l'outil électrique.
8. Évitez tout démarrage accidentel. Ne transportez jamais un outil électrique avec le doigt sur l'interrupteur lorsqu'il est branché sur le secteur. Assurez-vous que l'interrupteur d'alimentation est en position OFF avant de brancher le cordon d'alimentation.
9. Si vous utilisez l'outil à l'extérieur, utilisez uniquement une rallonge approuvée pour une utilisation en extérieur.
10. Restez vigilant. Soyez toujours prudent lorsque vous utilisez l'équipement. Faites preuve de bon sens.

N'utilisez pas l'outil si vous êtes fatigué.

1. Raccordez l'équipement d'extraction de poussière. Si un équipement d'extraction et de collecte des poussières est fourni, celui-ci doit être connecté et utilisé correctement.
2. Vérifiez que les pièces ne sont pas endommagées. Si un carter de protection ou une autre pièce est endommagé, vérifiez soigneusement avant d'utiliser l'outil pour vous assurer qu'il fonctionnera correctement et comme prévu. Assurez-vous que les pièces mobiles sont correctement réglées et ne se bloquent pas et qu'aucune pièce n'est mal montée ou endommagée. Vérifiez qu'il n'y a pas d'autres facteurs qui pourraient influencer le fonctionnement. Les carters de protection ou autres pièces endommagées doivent être réparés ou remplacés par un centre de service agréé. Sauf indication contraire dans ces instructions. Si l'interrupteur d'alimentation ne fonctionne pas, il doit être remplacé par un centre de service agréé. N'utilisez pas l'outil s'il ne peut pas être allumé et éteint à l'aide de l'interrupteur d'alimentation.

AVERTISSEMENT ! L'utilisation d'accessoires ou de dispositifs de fixation autres que ceux recommandés dans ce mode d'emploi peut entraîner des blessures corporelles. Les réparations ne doivent être effectuées que par un personnel qualifié. Cet outil électrique a été fabriqué conformément aux normes et exigences de sécurité en vigueur. Les réparations ne doivent être effectuées que par un personnel qualifié utilisant des pièces de rechange identiques. Le non-respect des consignes de réparation peut entraîner des blessures corporelles, la mort ou des dommages matériels.

REMARQUE : Une chute de tension temporaire peut se produire au démarrage de la machine. Cela peut affecter d'autres équipements. Si l'impédance de l'alimentation principale Zmax. est inférieure à 0,206 ohm, ce type d'interférence est courant. Contactez votre fournisseur d'électricité pour plus d'informations.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Portez des lunettes de sécurité, n'envoyez pas de bois vers la sortie.
2. Avant utilisation, vérifiez que toutes les vis de fixation sont correctement serrées.
3. Ne forcez pas l'outil. Laissez le mécanisme d'alimentation faire le travail. N'insérez jamais d'objets ou de parties du corps dans le mécanisme d'alimentation.
4. Vérifiez régulièrement que le rouleau en caoutchouc et le rouleau en fer sont propres. Si les rouleaux sont contaminés, la pièce ne pourra pas être introduite correctement - risque de blessure.
5. N'usinez pas de pièces comportant de nombreux nœuds ou brindilles.
6. Le poste de travail se trouve devant la machine. Placez-vous à côté de la table d'alimentation.
7. Retirez tous les clous, vis et autres objets métalliques de la pièce avant l'usinage.
8. Vérifiez que les lames sont correctement installées.
9. Manipulez les lames de couteau avec précaution : risque de blessures corporelles et/ou de dommages matériels.
10. Ne commencez jamais à raboter tant que l'arbre de la lame n'a pas atteint sa pleine vitesse.
11. N'utilisez jamais de lames émoussées : risque de rebond.
12. Remplacez ou affûtez toujours toutes les lames en même temps. Toutes les lames doivent être de la même taille et du même poids.
13. N'insérez jamais vos doigts ou d'autres parties du corps du côté de la sortie de la puce - risque de blessure corporelle - DANGER.
14. Veuillez vérifier que la griffe de recul est dans la bonne position.
15. Si le bois d'alimentation n'est pas lisse, ne forcez pas le bois, vérifiez si la machine a des problèmes.
16. Ne portez pas de gants pour raboter le bois.
17. Ne rabotez pas du bois mouillé, cela entraînerait le glissement du rouleau d'alimentation et la casse de la machine.
18. Ne rabotez pas le bois dur, cela réduirait la durée de vie des lames de couteau.
19. Ne rabotez pas le bois trop longtemps, la machine sera surchargée, ce qui influencera l'effet de surface de rabotage du bois.

DONNÉES TECHNIQUES

Spécifications: Modèle:	M1B-LS-3301Pour les utilisateurs américains	M1B-LS-3301Pour les utilisateurs européens
Note(s) :	110V~60Hz 2000W	230V~50Hz 2000W
Vitesse	6 m/min	6 m/min
d'alimentation : lame :	2	2
Largeur de rabotage max. :	pièces 330 mm	pièces 330 mm
Profondeur de	0-3mm	0-3mm
rabotage : Hauteur de	6-160 mm	6-160 mm
rabotage : GW :	29,3kg	29,3kg
NO:	27,5kg	27,5kg
Taille de la table de travail :	330x290mm	330x290mm
Taille de l'emballage :	570×360×505mm	570×360×505mm
La largeur du bois testée est de 150 mm pour la vitesse d'alimentation

DESCRIPTION

1. L'outil est conçu pour raboter des planches de bois et du bois sec. Il est interdit de raboter d'autres matériaux, tels que les métaux, les plastiques, les branches, les troncs d'arbres, le bois humide et le bois très dur.
2. L'outil est destiné à un usage domestique et professionnel. Veuillez

utiliser cette machine dans des conditions de fonctionnement correctes. Si vous ne savez pas comment l'utiliser, veuillez contacter l'usine.

Calibre de lame de couteau électronique F - Poignée de réglage de la profondeur

Étiquette de profondeur H I - Dispositif de protection contre les surintensités

Barre K - Rouleau Interrupteur en L

Clé N - Ouverture Pieds en caoutchouc O

G-Poignée de transport

Table d'extension en J

Clé Allen M

Couvercle de balai de charbon W

Il est conseillé de porter une protection auditive.

Il est conseillé de porter des lunettes de sécurité.

Il est conseillé de porter un masque anti-poussière.

Déballez soigneusement la machine. L'emballage doit être recyclé conformément aux réglementations locales.

AVERTISSEMENT ! Éteignez la machine et débranchez le cordon d'alimentation avant de la nettoyer, d'effectuer des travaux d'entretien et de réglage.

Assemblage

Avant d'utiliser la machine, l'assemblage doit être effectué conformément aux exigences.

Évacuation des copeaux et poussières de bois :

L'outil est équipé d'une hotte à poussière avec raccord pour aspirateur (V). Cette hotte à poussière, située à l'arrière de la machine, permet le raccordement à un aspirateur. Un tuyau flexible (non fourni) peut être raccordé au collecteur. Le bois traité ou certaines essences de bois produisent des sciures nocives pour la santé.

Attention : l'outil doit toujours être connecté à un aspirateur.

Installer les pieds en caoutchouc

(O) : Si vous n'avez pas besoin d'utiliser le cadre de pied pour travailler, veuillez placer 4 pieds en caoutchouc dans les quatre trous au bas de la machine.

Installer la poignée de réglage de la profondeur

Placez la poignée de réglage de la profondeur (F) sur l'arbre saillant à droite de la surface supérieure de la machine. Appuyez fermement sur la poignée et verrouillez-la avec la vis fournie.

Réglage de la profondeur de la raboteuse

Afin de pouvoir utiliser cette machine de manière complètement correcte et sûre, l'utilisateur doit savoir comment effectuer le réglage correct. Très important !!!

Faites tourner la poignée de réglage de la profondeur (F) d'un cercle, la profondeur de la machine peut être augmentée ou diminuée de 1,5 mm.

Avant utilisation, veuillez raboter le bois plusieurs fois, afin de garantir que la surface du bois soit complètement horizontale lors d'une utilisation ultérieure. Veuillez vous référer à la plage de largeur de bois correcte pour ajuster la profondeur de la raboteuse à usage unique :

largeur du bois (mm)	profondeur de coupe (mm)
0 à 100 0~3
160 à 210	0~2
210 à 330	0~1

Dans un premier temps, l'utilisateur a besoin d'une règle pour mesurer l'épaisseur du bois à raboter, puis d'observer l'étiquette de profondeur (H) pour ajuster l'étiquette de profondeur à l'épaisseur de la raboteuse requise par l'utilisateur.

Par exemple : l'épaisseur du bois est de 200 mm, l'utilisateur souhaite raboter 2 mm, donc le pointeur de l'étiquette de profondeur est à 198 mm. De cette façon, l'épaisseur requise par l'utilisateur peut être atteinte au cours du processus de travail unique.

Veuillez noter : la distance entre le bas de la machine et l'arbre du couteau est l'épaisseur du bois lorsqu'il est raboté ; la différence entre l'épaisseur du bois lorsqu'il sort de la machine et l'épaisseur lorsqu'il entre est l'épaisseur du bois qui a été rasé.

1. Largeur du bois 0-100 mm, nous suggérons de régler la profondeur de coupe de 0 à 3 mm, maximum 3 mm à la fois.
2. Largeur du bois 160-210 mm, nous suggérons de régler la profondeur de coupe de 0 à 2 mm, maximum 2 mm à la fois.
3. Largeur du bois 210-330 mm, nous suggérons de régler la profondeur de coupe de 0 à 1 mm, maximum 1 mm à la fois.

Attention ! La longueur du bois ne doit pas être inférieure à 153 mm. L'épaisseur du bois ne doit pas être inférieure à 10 mm.

Interrupteur de fonctionnement (marche/arrêt)

Branchez le cordon d'alimentation sur le secteur. Si vous utilisez une rallonge, la section des conducteurs doit être suffisante pour l'alimentation électrique de l'outil. Évitez toute utilisation inappropriée du câble, car cela peut entraîner une chute de tension et provoquer une perte de puissance et une surchauffe.

Appuyez sur le bouton « I » vers le haut pour démarrer la machine. Appuyez sur le bouton « O » vers le bas pour arrêter la machine.

OPÉRATION

RABOTAGE

GROSSIÈRE : Le rabotage grossier est utilisé pour fournir une surface de référence pour l'usinage.

1. Définissez un petit réglage d'enlèvement pour une finition de surface optimale.
2. Traitez si possible dans le sens du fil.

Remarque : la finition de surface est affectée par divers facteurs : 1. la dureté du bois, la teneur en humidité, la structure des fibres, etc.

1. Tranchant de la lame, sens d'usinage, enlèvement de matière par passe, etc.
2. Effectuez un test d'usinage pour trouver le meilleur réglage.

RABOTAGE

Le rabotage consiste à enlever de la matière de la pièce jusqu'à l'épaisseur souhaitée, puis à usiner la surface opposée à une surface de référence grossièrement rabotée.

ENTRETIEN

AVERTISSEMENT : Éteignez la machine et débranchez le cordon d'alimentation avant le nettoyage et l'entretien. N'utilisez pas d'eau ou d'autres liquides pour nettoyer les pièces électriques.

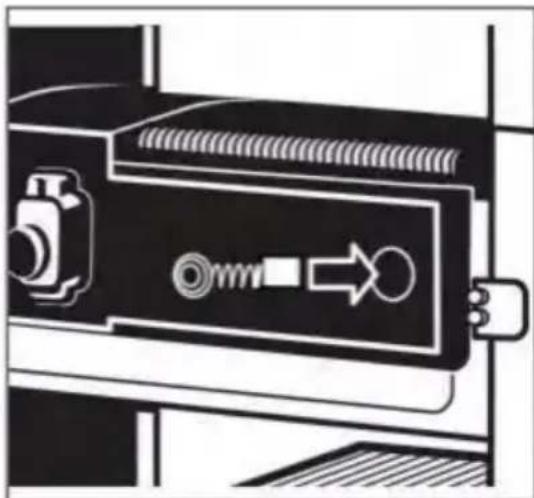

CONTRÔLE ET REMPLACEMENT DE LA BROSSE À CHARBON

1. Éteignez la machine, débranchez le cordon d'alimentation et attendez que toutes les pièces mobiles soient complètement arrêtées.
2. Démontez le couvercle du balai de charbon (W) comme illustré à l'aide d'un tournevis.
3. Montez les nouveaux balais de charbon. Remplacez toujours les deux balais de charbon en même temps.
4. Remettez le couvercle du balai de charbon (W).

Utilisation et remplacement corrects du dispositif de protection contre les surintensités (I)

Lorsque la puissance de charge est trop importante, le courant dépasse la charge, donc le dispositif de protection contre les surintensités saute !

1. Lorsque le dispositif de protection contre les surintensités saute, débranchez d'abord l'alimentation électrique de la machine, puis appuyez sur le bouton de protection pour la réinitialiser. 2. Lorsque vous appuyez sur le bouton de protection pour la réinitialiser, ne redémarrez pas immédiatement. Il faut attendre que la température de la machine refroidisse avant de la démarrer.
2. Si le dispositif de protection contre les surintensités saute fréquemment, veuillez le remplacer par un nouveau.

Attention : ce réglage est déjà réglé en usine, afin d'éviter d'affecter le fonctionnement de la machine

- il faut vérifier à nouveau.

1. Placez le corps du moteur à une hauteur appropriée, afin qu'il soit facile à assembler.
2. Placez une règle horizontale sur la table de travail principale, utilisez la règle pour mesurer l'extension de la table (J) et le niveau de la table de travail principale.
3. Si l'extension de table (J) n'est pas au même niveau que la table de travail principale, desserrez l'écrou et tournez la vis jusqu'à ce que les rouleaux de l'extension de table et la table de travail principale touchent la règle. Ajustez les extensions de table gauche et droite (J).

MOTEUR ATTENTION : Ce réglage est déjà réglé en usine afin d'éviter d'affecter le fonctionnement de la machine. Il faut vérifier à nouveau. Un mauvais parallélisme est généralement causé par des lames mal alignées ou une chute pendant le transport qui a fait basculer le corps. Vérifiez toujours que le porte-lame et la table de travail sont parallèles avant de tenter de régler le réglage du parallélisme.

Le corps du moteur est abaissé à une certaine hauteur en tournant la poignée, deux blocs de bois de la même hauteur sont placés à l'extrémité inférieure du corps et serrés fermement. 1. Desserrez les deux vis sur

la poignée du panneau droit à l'aide d'un tournevis cruciforme, voir photo 1. Attention : il suffit de régler le panneau droit. 2. Retirez le panneau droit. 3. Utilisez une clé plate de 24

mm + une clé plate de 30

mm pour régler le corps du moteur de haut en bas. Position 1, utilisez une clé plate de 24 mm, position 2, utilisez une clé plate de 30 mm. Clé plate de 24 mm, serrez l'écrou de 24 mm, ne faites pas tourner et tournez la clé plate de 30 mm d'un tour vers la gauche (dans le sens des aiguilles d'une montre) pour maintenir l'écrou de la vis desserré. 4. Utilisez une clé plate de 24 mm pour ajuster

l'écrou de 24 mm, tournez dans le sens des aiguilles d'une montre pour soulever le corps du moteur et dans le sens inverse des aiguilles d'une montre pour abaisser le corps du moteur, jusqu'à ce que le corps du moteur soit au

niveau de la base. 5. Utilisez une clé plate de 24 mm, serrez l'écrou de 24 mm, ne faites pas tourner, utilisez une clé plate de 30 mm, serrez l'écrou de 30 mm.

Remplacement et réglage des lames

AVERTISSEMENT ! Éteignez la machine, débranchez le cordon d'alimentation et attendez l'arrêt complet de toutes les pièces mobiles avant de remplacer ou de régler les lames.

Démontage de la lame du couteau 1.

Utilisez la clé Allen (N) pour retirer le capot anti-poussière (V) en desserrant les vis (U), voir l'image ci-dessous.

1. Utilisez la clé à double extrémité (N) pour desserrer la plaque de verrouillage de la lame (B) et la lame du couteau (C) en tournant le boulon hexagonal extérieur (A) dans le sens des aiguilles d'une montre. Les lames du couteau sont à ressort (D) et peuvent être retirées lorsque la plaque de verrouillage de la lame est retirée.
2. Retirez la lame du couteau et la plaque de verrouillage de la lame.

Installer la lame du couteau 1.

Assurez-vous d'abord que les ressorts de pression (D) sur l'arbre du couteau sont dans les 2 trous fixes. 2. Alignez le trou de la lame du couteau avec la goupille de la plaque de verrouillage de la lame.

3.

Insérez le boulon hexagonal extérieur 8 (A) dans le trou fixe de la plaque de verrouillage de la lame. 4. Insérez la lame du couteau (C), la plaque de verrouillage du couteau (B) et le boulon hexagonal extérieur 8 (A) ensemble dans la fente et verrouillez en position en tournant le boulon hexagonal extérieur (A) dans le sens inverse des aiguilles d'une montre, mais sans serrer à 100 %. Assurez-vous que les lames sont orientées dans la bonne direction (voir l'image).

1. Réglez la hauteur de la tige du couteau des lames de couteau à 1 mm avec la jauge de foret (E), de sorte que les deux blocs de support sur les côtés gauche et droit de la jauge de foret soient pressés contre la lame du couteau. (Desserrez, si nécessaire, les vis de serrage pour déplacer la lame dans la bonne position.) Lorsque la lame du couteau est correctement positionnée, maintenez-la fermement en place et serrez tous les boulons hexagonaux extérieurs (A).

Attention ! Vérifiez que les 18 vis sont bien serrées. Tournez le porte-lame à la main pour vérifier qu'il tourne facilement et en douceur. Manipulez les lames avec précaution pour éviter toute blessure corporelle et/ou tout dommage matériel.

LUBRIFICATION :

1. Retirer régulièrement les copeaux des chaînes de réglage de profondeur, du réducteur et des vis de levage du porte-lame.
2. Retirez les éclats avec un chiffon et une brosse et graissez légèrement avec une brosse propre trempée dans l'huile.
3. Ne versez jamais d'huile directement sur les composants : trop d'huile signifie que la poussière collera et nuira à la lubrification, ce qui réduira à son tour la durée de vie des composants.
4. Les roulements du porte-lame sont scellés et ne doivent pas être lubrifiés.

ENTRETIEN 1.

Gardez la machine propre et exempte de poussière et de copeaux.

1. Nettoyez les matériaux récoltés sur le porte-lame et les languettes et lubrifiez-les soigneusement avec une brosse propre trempée dans de l'huile.
2. Retirez la résine et autres éléments similaires des rouleaux et de la table de travail avec un solvant non inflammable.
3. Nettoyez les pièces en plastique avec un chiffon humide et un détergent doux. Ne plongez jamais l'outil dans l'eau ou tout autre liquide. N'utilisez jamais de détergents ou d'alcool.
4. Vérifiez toujours que toutes les protections et autres composants sont correctement installés avant utilisation. Les protections ou autres pièces endommagées doivent être réparées ou remplacées par un centre de service agréé, sauf indication contraire dans ces instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Assistance technique et certificat de garantie électronique www.vevor.com/support
