Type de produit	Cric de remorque
Marque	Vevor
Modèle	LVT
Capacité de charge	1600 lb (725 kg)
Type de manivelle	Latérale (side crank)
Gamme de hauteur	16,1 à 26,3 pouces (40,9 à 66,8 cm)
Course de la vis	10 pouces (25,4 cm)
Taille de la roue	7,8 pouces (19,8 cm)
Hauteur totale du produit	27,4 pouces (69,6 cm)
Type de montage	Boulonné, support de montage inclus
Matériau principal	Acier
Fonction pivotante	Oui, avec goupille de traction
Utilisation prévue	Soulèvement vertical de la remorque, attelage et dételage
Entretien	Lubrification annuelle des engrenages et bagues, nettoyage à l'eau savonneuse
Précautions de sécurité	Ne pas dépasser la capacité, utiliser sur surface plane, ne pas lever pour entretien ou changement de pneu
Pièces incluses	Cric, manivelle, plaque de montage (2), boulons (4), manuel d'utilisation
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - LVT Vevor

Quelle est la capacité de charge du cric Vevor LVT ?

La capacité de charge est de 1600 lb (environ 725 kg). Ne jamais dépasser cette limite.

Comment installer le cric de remorque ?

Fixez le cric sur la remorque à l'aide des plaques de montage et des boulons fournis. Serrez bien les écrous. Montez la poignée avec le boulon de fixation. Vérifiez régulièrement le serrage.

Comment faire pivoter le cric ?

Tirez sur la goupille de traction pour libérer le pivot, faites pivoter le cric à la position souhaitée, puis relâchez la goupille pour qu'elle s'engage complètement. Ne pivotez que lorsque la remorque est attelée.

Peut-on utiliser ce cric pour soulever la remorque en vue d'un entretien ?

Non, le cric est conçu uniquement pour le mouvement vertical lors de l'attelage/dételage. N'utilisez jamais le cric pour soulever la remorque pour un entretien ou un changement de pneu.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de protection. Utilisez sur une surface plane et dure. Ne laissez personne sous la charge. Gardez les enfants à distance. Ne dépassez pas la capacité. Assurez-vous que la remorque est immobilisée.

Comment entretenir le cric ?

Nettoyez avec de l'eau et du savon doux. Lubrifiez les points de pivot avec de l'huile légère. Au moins une fois par an, lubrifiez l'engrenage interne avec de la graisse automobile en retirant le couvercle. Graissez aussi l'axe de la roulette.

Quelle est la gamme de hauteur du cric ?

La hauteur réglable va de 16,1 à 26,3 pouces (40,9 à 66,8 cm). La course de la vis est de 10 pouces (25,4 cm).

Le cric est-il adapté à un environnement marin ?

Oui, mais après chaque utilisation en milieu marin, rincez le cric à l'eau douce et appliquez du lubrifiant pour éviter la corrosion.

Que faire si le cric est endommagé ou plié ?

Avant chaque utilisation, inspectez les tubes. Si le cric est plié ou endommagé, remplacez-le immédiatement. N'essayez pas de le réparer.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI LVT Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

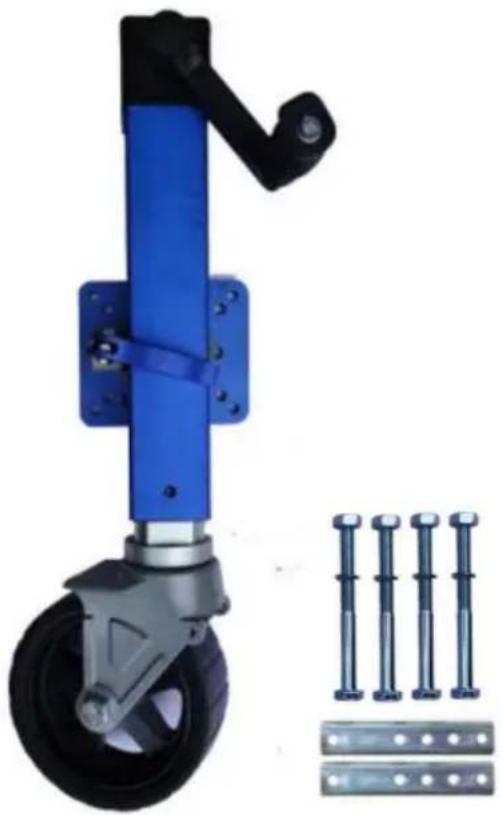

CRIC DE REMORQUE

MODÈLE : LVT

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CRIC DE REMORQUE

MODÈLE : LVT

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

WARNING

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'un service ou

la procédure de maintenance comporte un risque de sécurité et peut entraîner

décès ou blessures graves si elles ne sont pas effectuées en toute sécurité et dans les paramètres énoncées dans ce manuel.

1. Portez toujours des lunettes de protection lorsque vous effectuez des travaux d'entretien ou de maintenance.

au véhicule. D'autres équipements de sécurité à prendre en compte seraient des protections auditives protection, gants et éventuellement un écran facial complet, selon la nature du service.

1. Ne laissez jamais une personne non familière avec ce produit installer, utiliser ou entretenir ce produit.

2. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pied correctement installé.

3. Ne jamais actionner le cric ou atteler la remorque sans empêcher la remorque de bouger. de rouler.

4. N'exercez jamais de forces latérales excessives sur le cric de la remorque.

5. Ne laissez jamais personne, y compris l'opérateur, mettre des parties du corps

sous le cric de la remorque ou sous la charge supportée pendant le fonctionnement du cric.

1. Ne jamais dépasser la capacité de charge!

2. N'utilisez jamais un cric de remorque pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.

3. Ne déplacez jamais la remorque avant que le cric de la remorque ne soit complètement rétracté.

4. Gardez les enfants et les spectateurs éloignés de la zone de travail pendant

Utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.

1. N'utilisez pas le cric là où il y a un risque d'incendie ou de

explosion ; par exemple, en présence de liquides, de gaz ou de poussières inflammables.

Le cric peut créer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussière.

1. Il doit être utilisé sur des surfaces planes, horizontales et dures capables de supporter une charge.

2. N'utilisez pas de blocs pour augmenter la garde au sol.

3. Lorsque vous utilisez le pied ou la jambe tombante, assurez-vous que la goupille fournie est entièrement inséré à travers les deux côtés de la chambre à air et du tube de descente avant en utilisant le cric.

4. Si le cric de la remorque est doté d'un pied de support, n'essayez jamais de régler le pied de support. lorsqu'il y a une charge sur le cric.

Note:

1. Le cric est conçu uniquement pour le mouvement vertical de la remorque.
2. Il n'est pas recommandé de soulever rapidement et en continu pour éviter les engrenages chauffer et réduire la durée de vie.

MODÈLE ET PARAMÈTRES

Modèle	LVT
Capacité	1600 livres
Type de support de montage	Support de montage boulonné
Type de manivelle	Vent latéral
Gamme	16,1-26,3 pouces
Course de la vis	10"
Taille de la roue	7,8"
Produit minimum	27,4" (hauteur totale du produit)

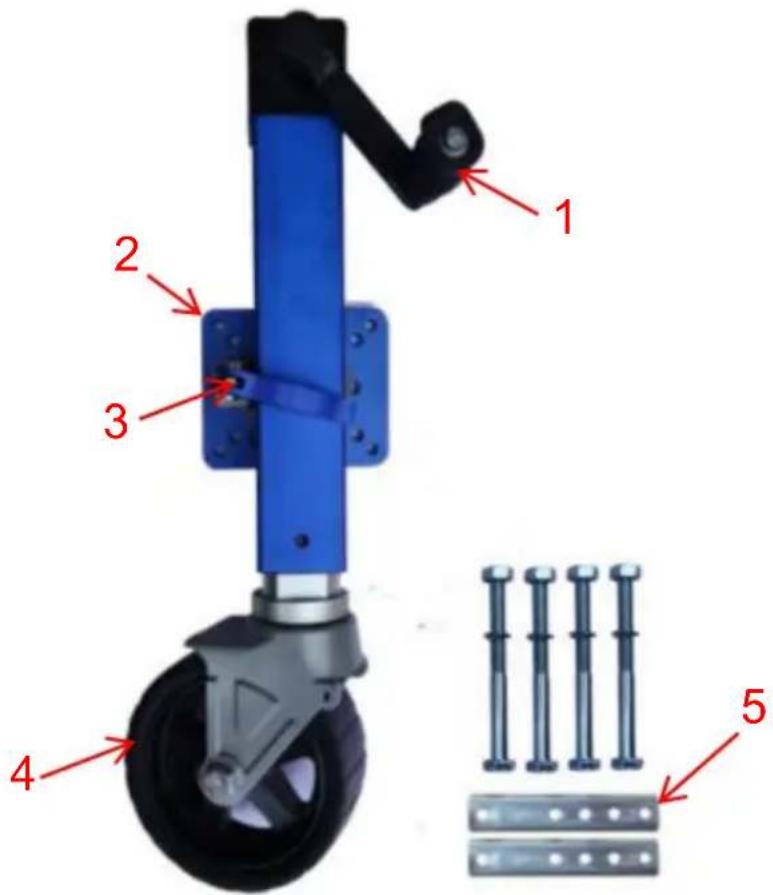

SCHÉMA DE STRUCTURE

1. Poignée 2. Plaque de connexion 3. Goupille de traction 4. Roue 5. Fixations de montage

COMPOSANTS

Non. Nom	Image		Quantité
1	[7836]	Jack	1
2		Culbuteur manuel (boulon/écrou/joint inclus)	1
3		Plaque de montage	2
4		Boulon (y compris l'écrou)	4
5	[340W]	Manuel d'utilisation	1

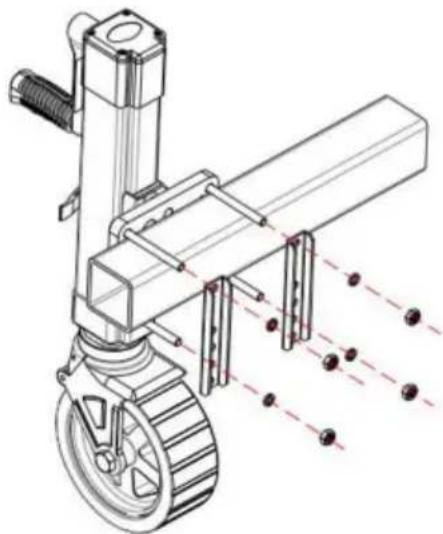

ASSEMBLÉE

1. Lors du montage du cric de remorque, il est préférable de le raccorder au remorquage. véhicule pour s'assurer que la remorque est sécurisée.
2. Montez le cric selon le schéma ci-dessus.
3. Assurez-vous que les boulons et les écrous sont bien serrés.
4. (Vérifiez régulièrement que les boulons et les écrous sont bien serrés.)
5. Une fois le cric monté sur la remorque, fixez l'ensemble de la poignée au cric. avec boulon de fixation fourni.

OPÉRATION

1. Pour activer la fonction pivotante du cric, tirez sur la goupille de traction et faites pivoter cric dans la position souhaitée.
2. Ne faites pivoter le cric que lorsque la remorque est solidement attachée à un véhicule tracteur. Assurez-vous que la goupille de traction est correctement engagée après avoir pivoté dans la position souhaitée. position.

1. Tirez la goupille

2. Fa

1. Faire pivoter

2. Tournez la poignée dans le sens des aiguilles d'une montre pour soulever.

3. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour l'abaisser.

Remarque : N'oubliez pas que le cric ne doit pas gêner le véhicule ou la remorque lors des virages ou du passage sur des dos d'âne, des rampes de mise à l'eau, etc.

ENTRETIEN

1. Nettoyage occasionnel avec de l'eau et du savon doux, ainsi qu'une huile légère la lubrification des points de pivot prolongera les performances de pointe et apparence.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-les s'ils sont pliés ou endommagé.

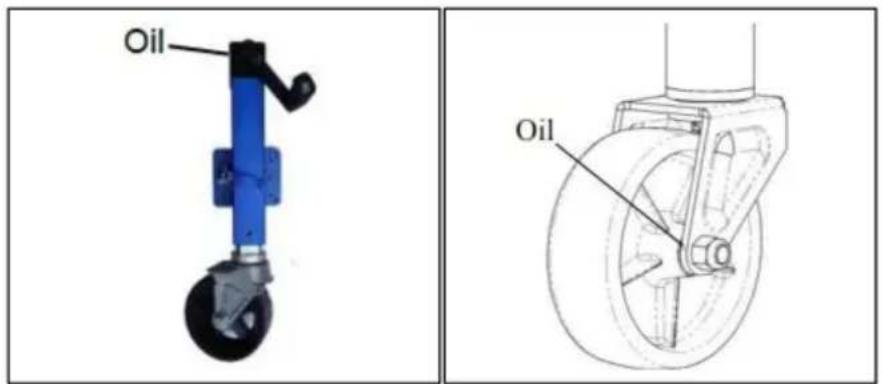

4. Les procédures suivantes doivent être effectuées au moins une fois par an :

L'engrenage interne et les bagues du cric doivent être lubrifiés. Appliquez un

une petite quantité de graisse automobile sur l'engrenage interne en retirant le cric

couvercle. Tournez la manivelle du cric pour répartir la graisse uniformément. Le boulon et l'écrou de l'essieu L'assemblage de la roulette doit également être lubrifié avec de l'huile légère.

Si ce produit est utilisé dans un environnement marin, rincez l'ensemble du cric et les bagues avec de l'eau douce et appliquez du lubrifiant frais.

Oil Oil
