INSTRUKCJA OBSŁUGI LVT Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

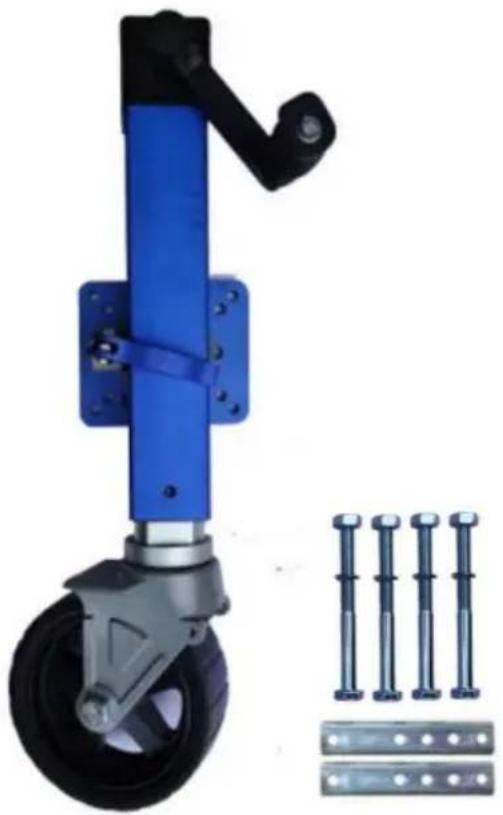

Podnośnik przyczepy

MODEL: LVT

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Podnośnik przyczepy

MODEL:LVT

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Symbol „OSTRZEŻENIE” powyżej jest znakiem, że ustuga lub

procedura konserwacji wiąże się z ryzykiem związanym z bezpieczeństwem i może spowodować śmierć lub poważne obrażenia, jeśli nie zostaną wykonane bezpiecznie i zgodnie z parametrami określonych w niniejszym podręczniku.

1. Podczas wykonywania prac serwisowych lub konserwacyjnych należy zawsze nosić okulary ochronne. do pojazdu. Innym sprzętem bezpieczeństwa, który należy wziąć pod uwagę, jest słuch ochrona, rękawice i ewentualnie pełna osłona twarzy, w zależności od rodzaju usługi.

2. Nigdy nie pozwalaj osobom niezaznajomionym z tym produktem na instalację, obsługę lub serwisowania tego produktu.

3. Nigdy nie podnoś i nie poziomuj przyczepy bez prawidłowo zamontowanej podnóżka.

4. Nigdy nie kręć podnośnikiem ani nie podłączaj przyczepy bez zabezpieczenia jej przed wypadnięciem. od toczenia.

5. Nigdy nie wywieraj nadmiernych sił bocznych na podnośnik przyczepy.

6. Nigdy nie pozwalaj nikomu, w tym operatorowi, na umieszczanie jakichkolwiek części ciała pod podnośnikiem przyczepy lub pod obciążeniem podczas pracy podnośnika.

7. Nigdy nie przekraczaj dopuszczalnego obciążenia!

8. Nigdy nie używaj podnośnika przyczepy do podnoszenia przyczepy w celu wykonania prac serwisowych lub wymiany opon.

9. Nigdy nie przesuwaj przyczepy, dopóki podnośnik przyczepy nie zostanie całkowicie wsunięty.

10. Trzymaj dzieci i osoby postronne z dala od miejsca pracy podczas

obstugi narzędzia. Nie pozwalaj dzieciom obsługiwać podnośnika.

1. Nie używaj podnośnika w miejscach, w których istnieje ryzyko powstania pożaru lub

wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów.

podnośnik może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pył.

1. Przeznaczony jest do stosowania na płaskich, równych i twardych powierzchniach, które mogą przenosić obciążenia.

2. Nie należy stosować klocków w celu zwiększenia prześwitu.

3. Podczas korzystania z opuszczanej stopy lub opuszczanej nogi upewnij się, że dostarczony sworzeń jest całkowicie włożony przez obie strony rurki wewnętrznej i rurki spustowej przed za pomocą podnośnika.

4. Jeżeli podnośnik przyczepy ma opuszczaną nogę, nigdy nie próbuj regulować opuszczanej nogi. gdy na podnośniku znajduje się jakiekolwiek obciążenie.

Notatka:

1. Podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy.
2. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć uszkodzenia sprzętu.
   nagrzewania i skracania żywotności.

MODEL I PARAMETRY

Model	LVT
Pojemność	1600 funtów
Typ uchwytu montażowego	Uchwyt montażowy przykręcany
Typ korby	Wiatr boczny
Zakres	16,1-26,3 cala
Śruba podróżna	10"
Rozmiar koła	7,8"
Minimalny Produkt	27,4" (całkowita wysokość produktu)

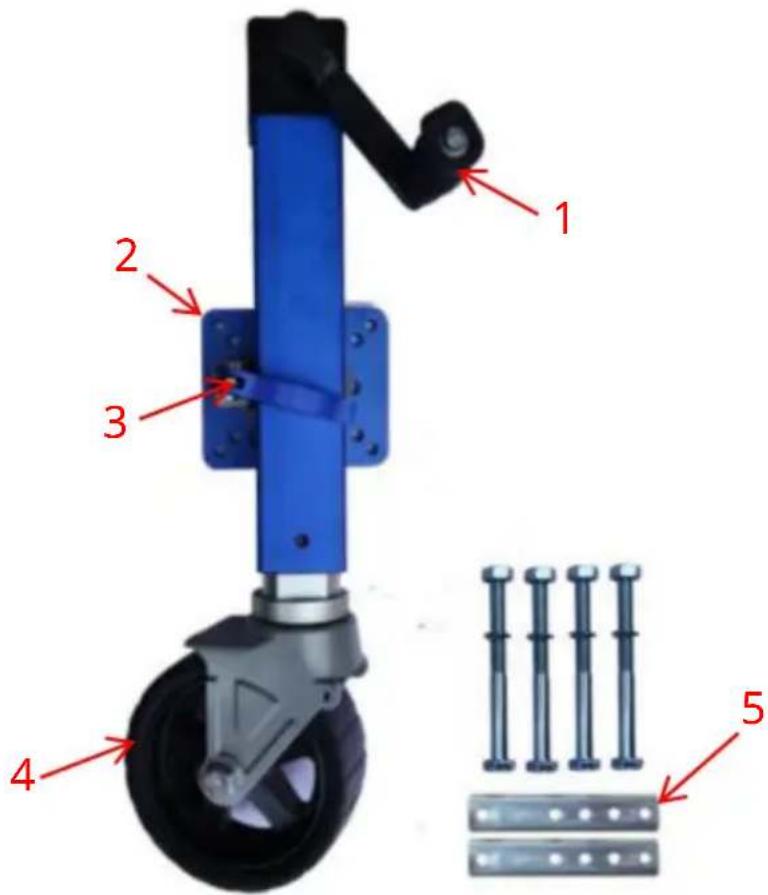

SCHEMAT STRUKTURY

1 2 3 4 5

1. Uchwyt 2. Płyta łącząca 3. Kołek ustalający 4. Koło 5. Elementy montażowe

SKŁADNIKI

NIE. Zójęcie		Nazwa	Ilość
1	[T833]	Podnośnik	1
2		Uchwyt ręczny (wraz ze śrubą/nakrętką/uszczelką)	1
3		Płyta montażowa	2
4		Śruba (wraz z nakrętką)	4
5	[S076]	Instrukcja obsługi	1

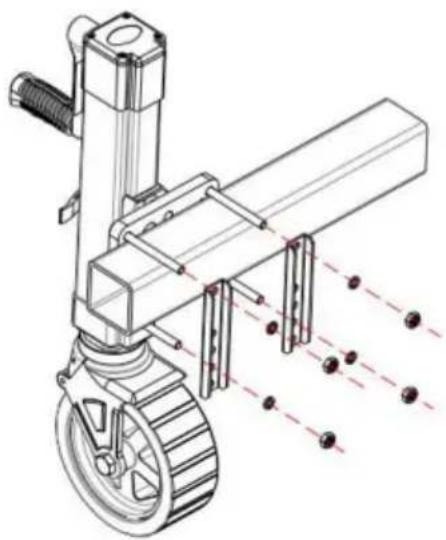

MONTAŻ

1. Podczas montażu podnośnika przyczepy najlepiej jest podłączyć go do holownika pojazdu, aby upewnić się, że przyczepa jest bezpieczna.
2. Zamontuj podnośnik w oparciu o rysunek powyżej.
3. Sprawdź, czy śruby i nakrętki są mocno dokręcone.
4. (Regularnie sprawdzaj, czy śruby i nakrętki są dobrze dokręcone.)
5. Po zamontowaniu podnośnika na przyczepie należy przymocować uchwyt do podnośnika. ze śrubą mocującą.

DZIAŁANIE

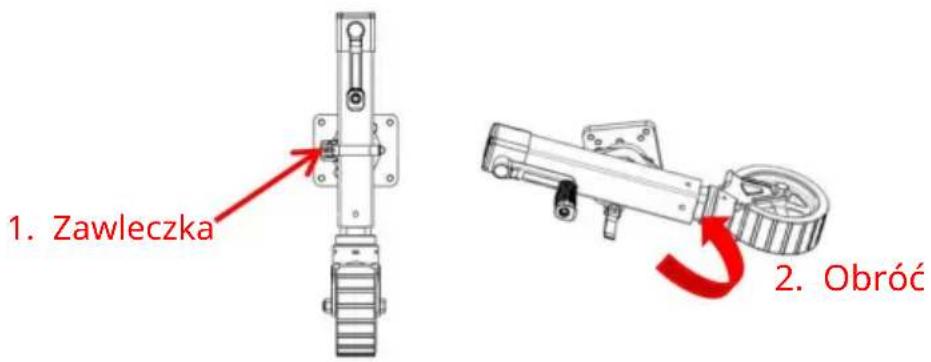

1. Aby aktywować funkcję obrotu podnośnika, należy pociągnąć za sworzeń i obrócić podnośnik w żądanej pozycji.
2. Podnośnik obrotowy należy używać wyłącznie wtedy, gdy przyczepa jest bezpiecznie przymocowana do pojazdu holowniczego. Upewnij się, że sworzeń pociągowy jest prawidłowo zatrzaśnięty po obróceniu do żądanej pozycji. pozycja.

1. Zawleczka 2. Obróć

1. Aby podnieść, obróć uchwyt zgodnie z ruchem wskazówek zegara.
2. Aby opuścić, obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.

Uwaga: Należy pamiętać, że podnośnik nie może kolidować z pojazdem ani przyczepą. podczas skręcania lub przejeżdżania przez progi zwalniające, pochylnie dla łodzi itp.

KONSERWACJA

1. Okazjonalne czyszczenie łagodnym mydłem i wodą z dodatkiem lekkiego oleju smarowanie punktów obrotowych, przedłuży maksymalną wydajność i wygląd.
2. Okresowo sprawdzaj, czy śruby nie są poluzowane.
3. Przed każdym użyciem należy sprawdzić rury podnośnika i wymienić je, jeśli są wygięte lub uszkodzony.

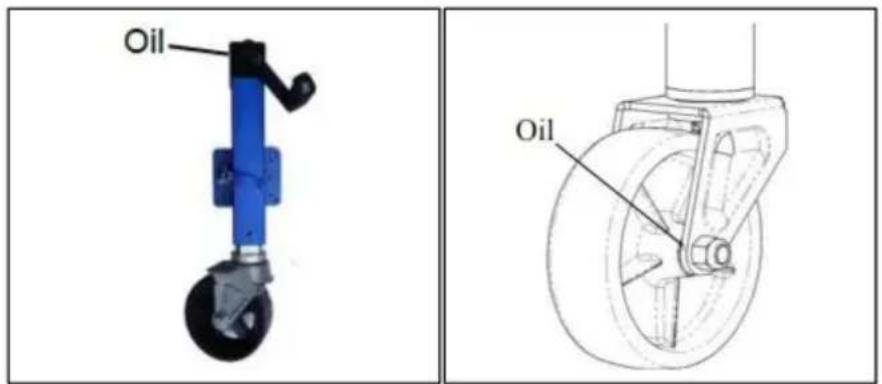

4. Poniższe procedury należy wykonywać przynajmniej raz w roku:

Wewnętrzne przekładnie i tuleje podnośnika muszą być smarowane. Nałóż

niewielką ilość smaru samochodowego do przekładni wewnętrznej poprzez usunięcie podnośnika pokrywę. Obróć uchwyt podnośnika, aby równomiernie rozprowadzić smar. Śruba osi i nakrętka Montaż koła jezdnego należy również nasmarować lekkim olejem.

Jeżeli ten produkt jest używany w środowisku morskim, należy przepłukać zespół podnośnika i tuleje świeżą wodą i nałów świeży środek smarny.

Oil Oil
