MANUALE UTENTE LVT Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

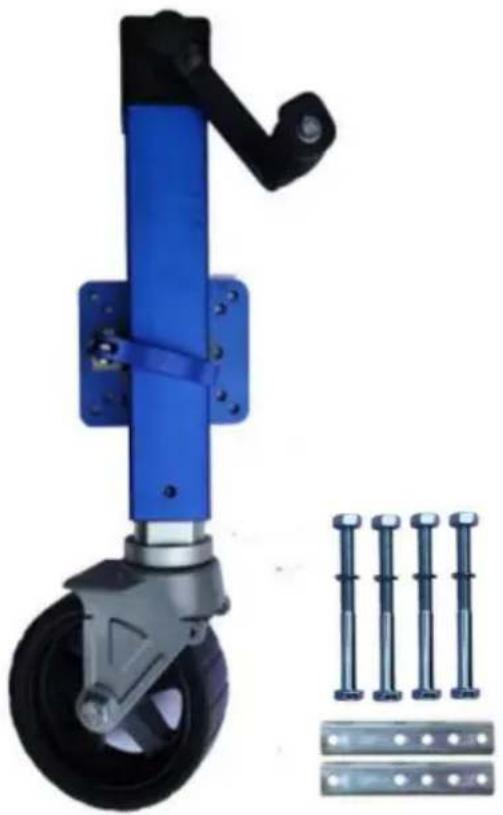

CRICCO PER RIMORCHIO

MODELLO:LVT

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Il simbolo "ATTENZIONE" sopra è un segnale che un servizio o la procedura di manutenzione comporta un rischio per la sicurezza e può causare morte o lesioni gravi se non eseguite in modo sicuro e entro i parametri esposto nel presente manuale.

2. Indossare sempre protezioni per gli occhi quando si eseguono interventi di assistenza o manutenzione al veicolo. Altri dispositivi di sicurezza da considerare sarebbero l'udito protezione, guanti ed eventualmente una visiera completa, a seconda della natura del servizio.

3. Non consentire mai a nessuno che non abbia familiarità con questo prodotto di installare, utilizzare o riparare questo prodotto.

4. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.

5. Non azionare mai il cric o agganciare il rimorchio senza impedire al rimorchio di dal rotolamento.

6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.

7. Non permettere mai a nessuno, compreso l'operatore, di mettere parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.

8. Non superare mai la capacità di carico!

9. Non utilizzare mai un cric per sollevare il rimorchio per la manutenzione o la sostituzione degli pneumatici.

10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.

11. Tenere i bambini e gli astanti lontani dall'area di lavoro mentre azionare l'utensile. Non permettere ai bambini di maneggiare il martinetto.

12. Non utilizzare il cric in luoghi in cui vi sia il rischio di provocare un incendio o un esplosione; ad esempio, in presenza di liquidi infiammabili, gas o polvere.

il jack può creare scintille che possono incendiare liquidi, gas o polvere.

1. È destinato all'uso su superfici piane, livellate e dure in grado di sostenere carichi.

2. Non utilizzare blocchi per aumentare l'altezza da terra.

3. Quando si utilizza il piede o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima utilizzando il cric.

4. Se il cric del rimorchio ha un piede di caduta, non tentare mai di regolare il piede di caduta quando c'è un carico sul cric.

Nota:

1. Il cric è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Non è consigliato il sollevamento rapido e continuo per evitare l'attrezzatura riscaldamento e riduzione della durata utile.

MODELLO E PARAMETRI

Modello	LVT
Capacità	1600 libbre
Tipo di staffa di montaggio	Staffa di montaggio imbullonata
Tipo di manovella	Vento laterale
Allineare	16,1-26,3 pollici
Corsa della vite	10"
Dimensioni della ruota	7,8"
Prodotto minimo	27,4" (altezza totale del prodotto)

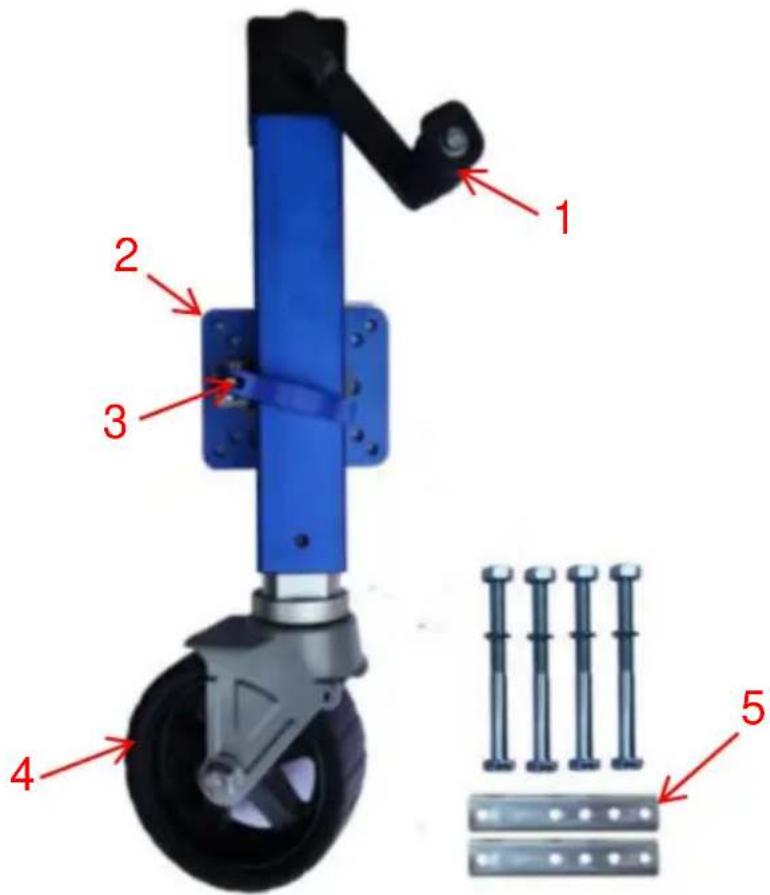

SCHEMA DELLA STRUTTURA

1 2 3 4 5

1. Maniglia 2. Piastra di collegamento 3. Perno di trazione 4. Ruota 5. Accessori di montaggio

COMPONENTI

NO. Nome	Immagine		Quantità
1	[40T8]	Jack	1
2		Bilanciere manuale (incluso bullone/dado/guarnizione)	1
3		Piastra di montaggio	2
4		Bullone (incluso dado)	4
5		Manuale d'uso	1

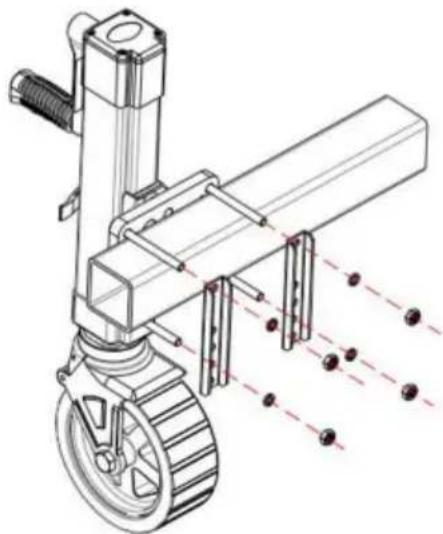

ASSEMBLAGGIO

1. Quando si monta il cric del rimorchio, è meglio agganciarlo al gancio di traino veicolo per accertarsi che il rimorchio sia fissato saldamente.
2. Montare il martinetto seguendo lo schema mostrato sopra.
3. Assicurarsi che bulloni e dadi siano serrati saldamente.
4. (Controllare regolarmente che bulloni e dadi siano ben serrati.)
5. Dopo aver montato il cric sul rimorchio, collegare il gruppo maniglia al cric con bullone di fissaggio in dotazione.

OPERAZIONE

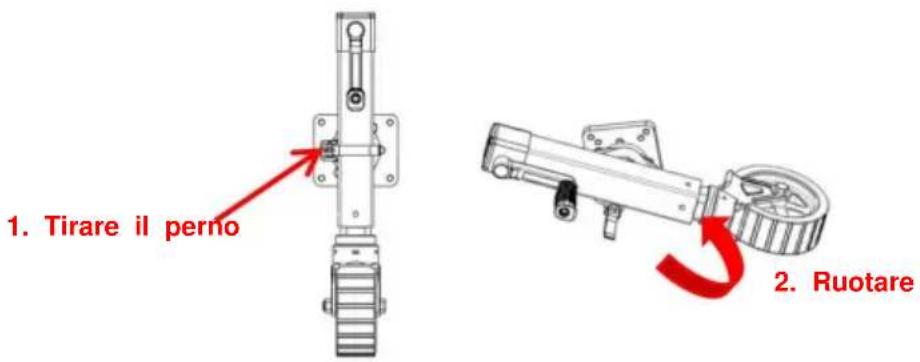

1. Per attivare la funzione girevole sul martinetto, tirare il perno di trazione e ruotare cricco nella posizione desiderata.
2. Ruotare il martinetto solo quando il rimorchio è saldamente fissato al veicolo di traino. Assicurarsi che il perno di trazione sia correttamente inserito dopo averlo ruotato nella posizione desiderata posizione.

1. Tirare il perno 2. Ruotare

1. Girare la maniglia in senso orario per sollevare.
2. Ruotare la maniglia in senso antiorario per abbassare.

Nota: Ricordare che il cric non deve interferire con il veicolo o il rimorchio quando si svolta o si sorpassano dossi rallentatori, rampe per barche, ecc.

MANUTENZIONE

1. Pulizia occasionale con acqua e sapone neutro, insieme a olio leggero lubrificazione dei punti di snodo, prolungherà le massime prestazioni e aspetto.
2. Controllare periodicamente che le viti siano allentate.

3. Prima di ogni utilizzo, ispezionare i tubi del jack e sostituirli se piegati o danneggiato.

4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:

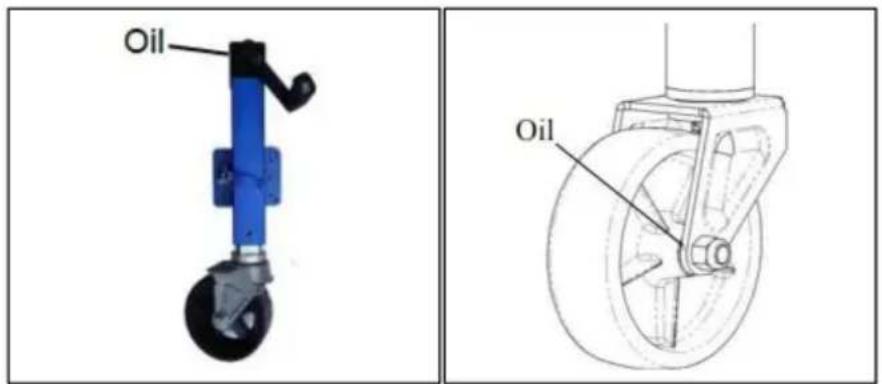

Gli ingranaggi interni e le boccole del martinetto devono essere tenuti lubrificati. Applicare un piccola quantità di grasso per autoveicoli all'ingranaggio interno rimuovendo il martinetto coperchio. Ruotare la maniglia del martinetto per distribuire uniformemente il grasso. Il bullone e il dado dell'assale Anche il montaggio della ruota orientabile deve essere lubrificato con olio leggero.

Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo del martinetto e boccole con acqua dolce e applicare lubrificante fresco.

Oil Oil
