BRUKSANVISNING LVT Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

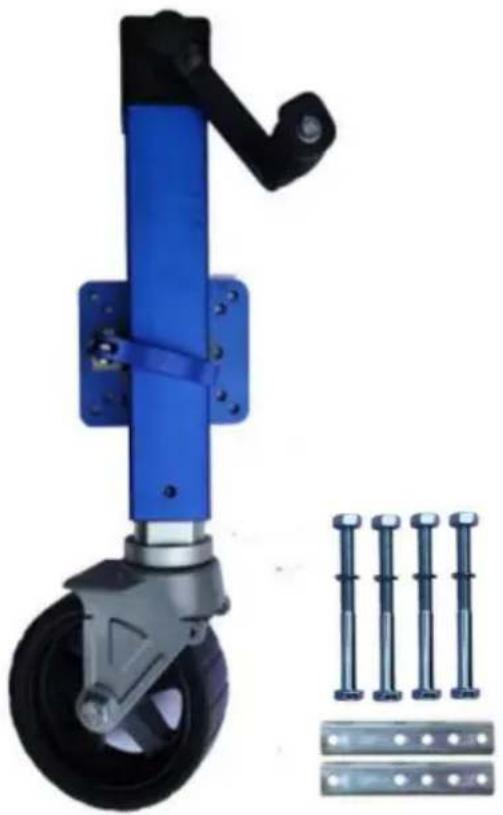

TRAILER JACK

MODELL:LVT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

1. Symbolen "WARNING" ovan är ett tecken på att en tjänst eller underhållsprocedur innebär en säkerhetsrisk inblandad och kan orsaka dödsfall eller allvarlig skada om det inte utförs säkert och inom parametrarna som anges i denna handbok.

2. Använd alltid ögonskydd när du utför service eller underhåll till fordonet. Annan säkerhetsutrustning att överväga skulle vara hörsel skydd, handskar och eventuellt en hel ansiktsskärm, beroende på art av tjänsten.

3. Låt aldrig någon som inte är bekant med denna produkt installera, använda eller serva denna produkt.

4. Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

5. Veva aldrig domkraften eller koppla ihop släpet utan att hindra släpet från att rulla.

6. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

7. Tillåt aldrig någon, inklusive operatören, att sätta några kroppsdelar under släpvagnsdomkraften eller den stödda lasten under domkraftsdrift.

8. Överskrid aldrig lastkapaciteten!

9. Använd aldrig en domkraft för att lyfta släpet för service eller däckbyte.

10. Flytta aldrig släpet innan domkraften är helt indragen.

11. Håll barn och åskådare borta från arbetsområdet under tiden använda verktyget. Låt inte barn hantera domkraften.

12. Använd inte domkraften där det finns risk att orsaka brand eller en explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. De domkraft kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

13. Den är avsedd för användning på plana, jämna, hårda ytor som tål last.

14. Använd inte block för ytterligare markfrigång.

15. När du använder fallfoten eller droppbenet, se till att den medföljande tappen är helt införd genom båda sidor av innerröret och droppröret innan använder domkraften.

16. Om släpvagnsdomkraften har ett fallben, försök aldrig att justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast avsedd för vertikal rörelse av släpet.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växel uppvärmning och minska livslängden.

MODELL OCH PARAMETRAR

Modell	LVT
Kapacitet	1600 lbs
Monteringsfäste Typ	Bolt-On monteringsfäste
Vevtyp	Sidovind
Räckvidd	16,1-26,3 tum
Skruvresor	10"
Hjulstorlek	7,8"
Minimiprodukt	27,4" (Total produkthöjd)

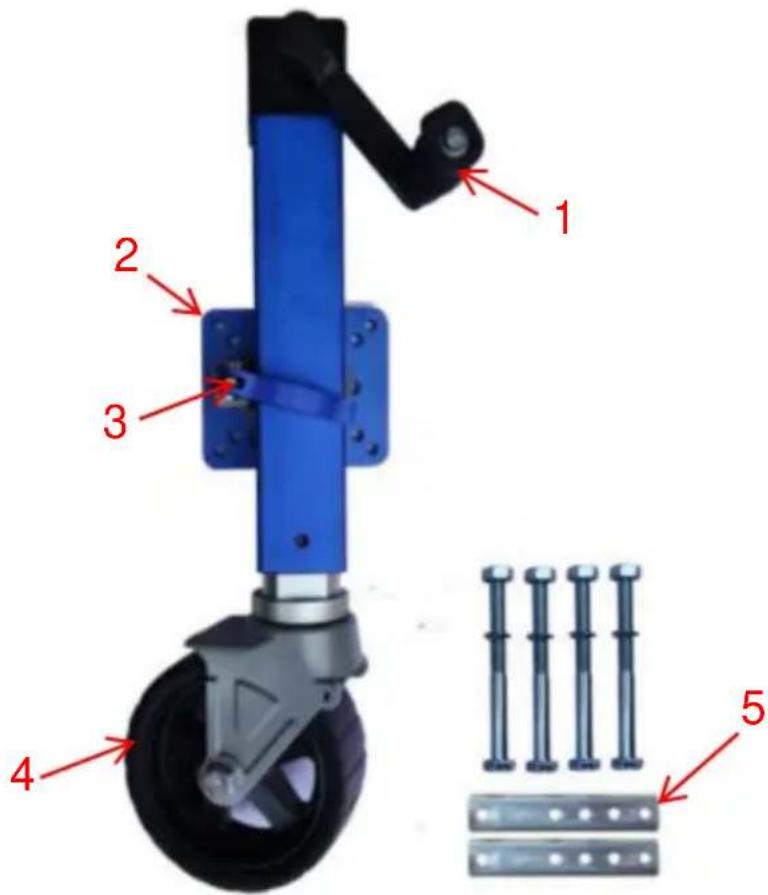

STRUKTURDIAGRAM

1 2 3 4 5

1. Handtag 2. Anslutningsplatta 3. Dragstift 4. Hjul 5. Monteringsbeslag

KOMPONENTER

Inga. Namn Bild			Antal
1	(H2WA)	Jack	1
2		Handvippa (inklusive bult/mutter/packning)	1
3		Monteringsplatta	2
4		Bult (inklusive mutter)	4
5	(TDVD)	Användarmanual	1

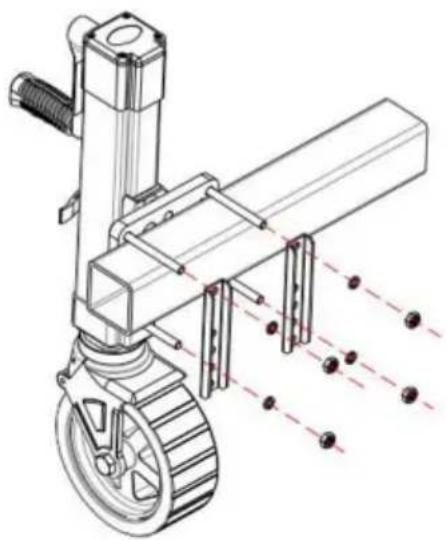

MONTERING

1. Vid montering av släpvagnsdomkraften är det bäst att haka fast den på draget fordon för att se till att släpet är säkert.
2. Montera domkraften baserat på ritningen som visas ovan.
3. Se till att bultar och muttrar är ordentligt åtdragna.
4. (Kontrollera regelbundet att bultar och muttrar är ordentligt åtdragna.)
5. Efter att domkraften är monterad på släpvagnen, fäst handtagsenheten på domkraften med bultfäste medföljer.

DRIFT

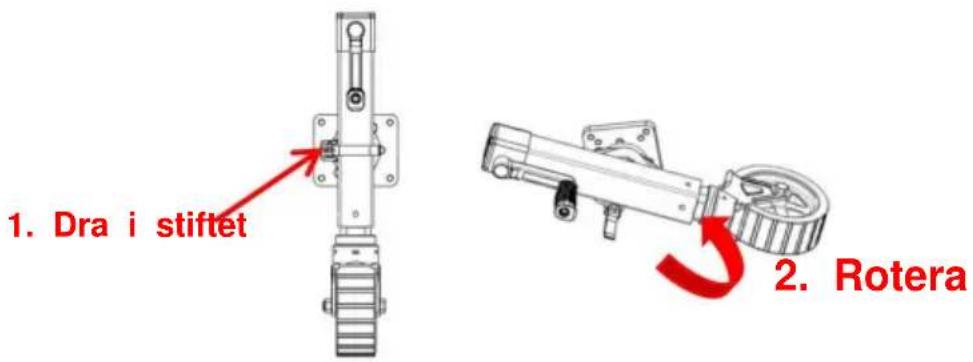

1. För att aktivera vridfunktionen på domkraften, dra i dragstiftet och vrid domkraft till önskat läge.
2. Sväng endast domkraft när släpvagnen är ordentligt fastsatt på ett dragfordon. Se till att dragpinnen är ordentligt inkopplad efter att ha svängts in i önskat läge placera.

1. Dra i stiftet 2. Rotera

1. Vrid handtaget medurs för att höja.
2. Vrid handtaget moturs för att sänka.

Obs: Kom ihåg att domkraften inte får störa fordonet eller släpet när du svänger eller passerar farthinder, båtramper etc.

UNDERHÅLL

1. Enstaka rengöring med mild tvål och vatten, tillsammans med lätt olja smörjning av pivotpunkter, kommer att förlänga toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.

3. Inspektera domkraftsrören före varje användning och byt ut dem om de är böjda eller skadad.

4. Följande procedurer bör utföras minst en gång per år:

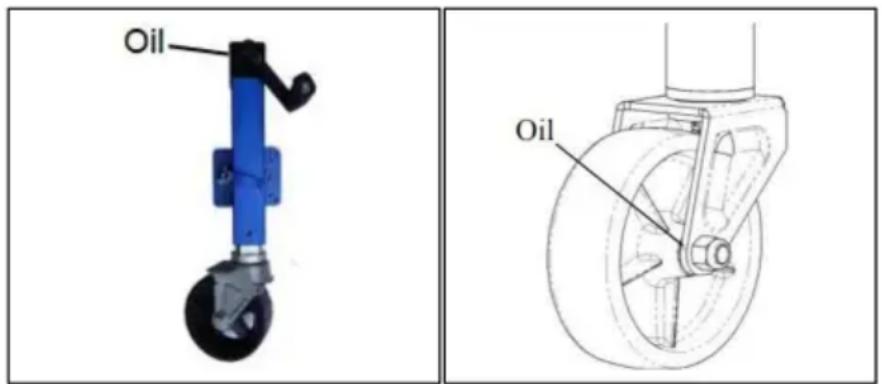

Domkraftens inre utväxling och bussningar måste hållas smorda. Applicera en liten mängd bilfett till den inre växeln genom att ta bort domkraften täcka. Vrid på domkraftshandtaget för att fördela fettet jämnt. Axelbult och mutter montering av länkhjulet måste också smörjas med lättviktsolja.

Om denna produkt används i en marin miljö, spola av domkraften och genomföringar med färskvatten och applicera nytt smörjmedel.

Oil Oil
