10190010215 - Outil de découpe Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	10190010215
Type de produit	Fraise annulaire (outil de découpe)
Type de tige	Tige Weldon
Profondeur de coupe (DOC)	2 pouces
Diamètres de fraise disponibles	1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"
Matériau de la fraise	Acier rapide (HSS)
Matériaux compatibles	Acier, acier allié, acier inoxydable, aluminium, fonte, cuivre, matériaux non métalliques
Compatibilité machines	Perceuses magnétiques à carotter (CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.)
Vitesse de coupe recommandée	Variable selon diamètre et matériau (ex: acier au carbone 447-88 tr/min pour diam. 12-65 mm)
Vitesse d'avance recommandée	0,08 à 0,12 mm/tour ou 0,6-1,0 mm/s
Refroidissement	Utilisation de liquide de coupe pour métaux recommandée
Méthode d'installation	Fixation par vis à tête creuse sur la broche (serrage avec jeu de 0,2-0,3 mm)
Sécurité	Porter lunettes et casque ; ne pas porter de vêtements amples ; couper l'alimentation avant remplacement
Entretien et nettoyage	Retirer les copeaux après usage ; affûter lorsque la largeur d'usure atteint 0,5 mm
Problème courant : noyau bloqué	Frapper légèrement la perceuse ou exercer une pression sur le noyau avec un matériau non métallique
Réparabilité	Affûtage possible ; pièces de rechange disponibles via Vevor
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Origine	Fabriqué en Chine

FOIRE AUX QUESTIONS - 10190010215 Vevor

Quels diamètres de fraise sont inclus dans le modèle 10190010215 ?

Le modèle 10190010215 comprend six diamètres : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4" et 2". Tous avec une tige Weldon et une profondeur de coupe de 2".

Ce couteau annulaire est-il compatible avec toutes les perceuses magnétiques ?

La tige Weldon est compatible avec la plupart des perceuses magnétiques à carotter, sauf les machines Fein. Pour les machines Fein, utilisez une tige fine spécifique.

Comment installer correctement la fraise sur la perceuse ?

Vissez la tige dans la broche en alignant les deux trous de vis, serrez avec une clé hexagonale en laissant un jeu de 0,2-0,3 mm. Assurez-vous que la vis soit perpendiculaire aux deux plans.

Quelle vitesse de coupe dois-je utiliser pour l'acier inoxydable ?

Pour l'acier inoxydable, la vitesse recommandée est de 76 à 63 tr/min pour des diamètres de 12 à 65 mm. Consultez le tableau de vitesses fourni dans la notice.

Comment éviter la rupture de la fraise ?

Assurez-vous d'un refroidissement suffisant avec du liquide de coupe, vérifiez la rigidité du tube de forage, que le support magnétique est plat et propre, et réduisez l'avance de 1/3 au début et à la fin du perçage.

Que faire si le noyau de coupe reste bloqué dans la fraise ?

Utilisez un outil non métallique pour frapper légèrement la perceuse ou exercez une pression répétée sur le noyau pour le déloger. Vous pouvez aussi retirer la fraise et taper doucement sur un dé à coudre.

Quand dois-je affûter la fraise ?

Lorsque les copeaux deviennent bleu-noir malgré un refroidissement normal, vérifiez le tranchant. Si la largeur d'usure dépasse 0,5 mm, il est temps d'affûter.

Puis utiliser cette fraise sur du cuivre ou de la fonte ?

Oui, elle convient au cuivre coulé et à la fonte. Pour la fonte, utilisez de l'air comprimé plutôt que du liquide de refroidissement pour faciliter l'évacuation des copeaux fins.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection et un casque. Évitez les vêtements amples et les gants en laine. Ne touchez pas la fraise en fonctionnement et coupez l'alimentation avant tout remplacement.

Où puis-je obtenir une assistance technique ou un certificat de garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI 10190010215 Vevor

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificate de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SECURITE ET PRECAUTIONS

AVENTISSEMENT:

Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entrainer blessure grave.

Précaution de sécurité

Pour votre sécurité, veuillez porter des lunettes et un casque. Ne portez pas de vêtements amples. des vêtements ou des gants en laine.

1. Avant d'utiliser le coupe-fil, assurez-vous qu'il est solidement fixé. N'utilisez pas le coupeur avec dommage.
2. Éteignez immédiatement la machine si le coupe-herbe se coince.
3. Coupez l'alimentation avant de remplacer et de démonter le cutter.
4. Ne touchez pas le cutter lorsqu'il fonctionne.
5. La pointe du cutter est dure mais également fragile. Veuillez protégé le cutter pour éviter qu'il ne se casse. pourboire.

[L'utilisation d'un coupe-anneau]

Fraise annulaire (foret à carotter). Elle peut couper toutes sortes d'acier, de tuyaux en acier, de fonte

fer, acier inoxydable, aluminium, cuivre et divers materiaux non métalliques.

[Le type]

Jarret	Types de perceuses magnétiques adaptés
Tige Weldon Applicable à tous les types de perceuses à carotteuse magnétique. Comme: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.
Universal jarret (Tige Nitto)	Applicable à tous les types de perceuses à carotteuse magnétique, sauf Fein machine. Comme: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Tige fine	Applicable à la machine Fein d'Allemagne

[Mode d'application]

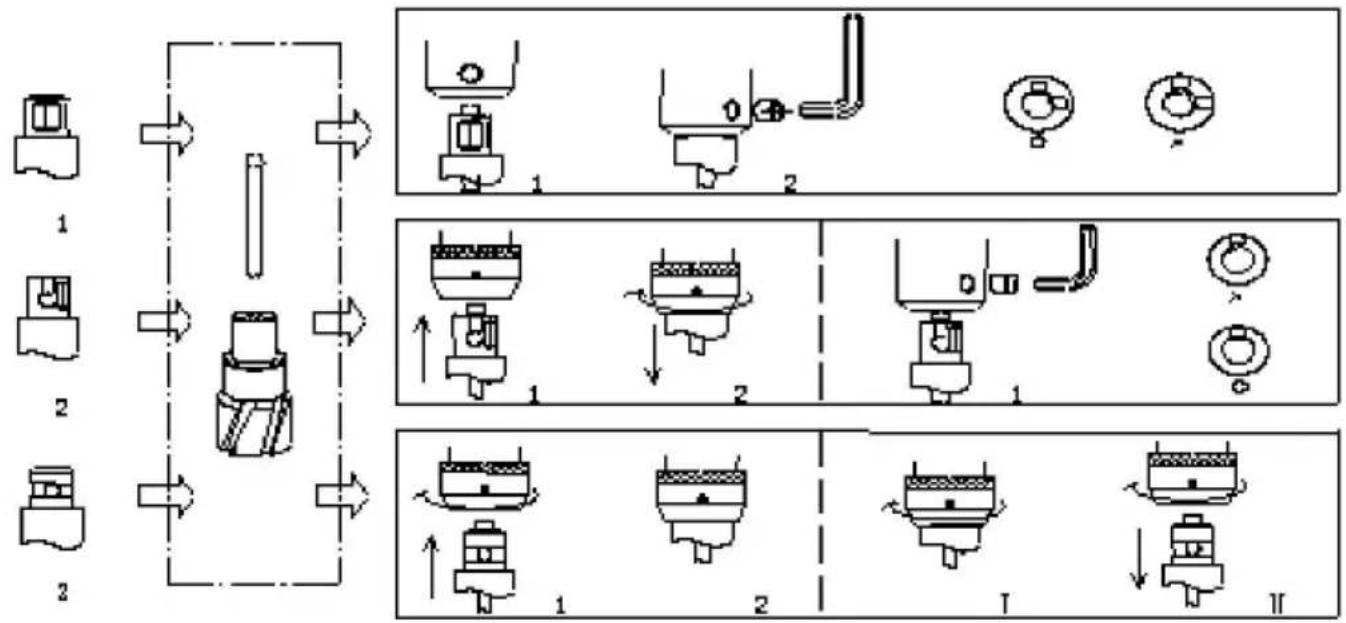

1. Méthode d'installation :

Tige Weldon 1 La poignee des deux rabots vise les deux trous de vis

sur la broche de la perceuse, avec une clé hexagonale pour serrer et laisser un espace de 0,2-0,3 mm, faites des allers-retours avec votre main pour confirmer la vis à tête creuse perpendicularément aux deux plans, puis visser les vis.

Tige universelle (2): La poignée des deux rabots vise la bille d'accier à l'intérieur

mandrin de perçage, puis charge dans le mandrin.

La tige universelle peut également être utilisée avec des vis à tête creuse, à condition que la douv vis à tête perpendicular aux deux plans.

Tige Fein 3 : Tournez la bague d'assurance de l'arbre principal dans le sens des aiguilles d'une montre jusqu'à ce que

Dans le bon sens, insérez l'extrémité de la poignée directement, faites-la tourner dans une petite plage jusqu'à ce que la bille d'accier entre dans le trou.

1. Vitesse de coupe recommandée pour la fraise annulaire en acier rapide :

Jour Matériel	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
acier au carbone	447-318 30	1-229 220-179	173-146	143-124 121	-108		106-95	93-88
acier allié	371-247 23	4-178 171-139	135-114		111-96 82	2-794-84		73-68
	345-230	217-165 159-129	125-106	103-90		88-78acier	inoxydable 76	6-6#7-63
Aluminium	1857-1238	173-891 857	696 675-571	557-484	474-420 412	371 365-342
fonte		502-382 367-298	289-244	238-207	203-180 176	159 156-146796-530
cuivre coulé	1194-796	754-573 551-447	434-367	358-311	304-270 265	238 234-220

1. Vitesse d'alimentation: La vitesse d'alimentation recommandee est de 0,08 à 0,12 mm/R ou 0,6-1,0 mm/sec. Des vitesse d'alimentation différentes entraîneront des copeaux différents et affecteront la réalisation d'enlèvement de copeaux.
2. Positionnement: Ciselez un point de positionnement au centre de la position à perché ou marquer une ligne « croisée » avec une aiguille en alliage pour garantir la précision de la position percée. Notez que lorsque vous utilisez le ciseau central pour frapper le point de positionnement, assurez-vous que le ciseau central est perpendicular à la surface de la piece pour éviter d'affector la bonne évacuation de le noyau de coupe
3. Commencez à percer : assurez-vous que le bouton de la perceuse magnétique est propre avant la mise sous tension. Allumez l'interrupteur du liquide de refroidissement lorsque vous commencez à percer. Commencez par alimenter lentement, puis à vitesse normale après avoir percé 1 à 2 mm.
4. Fin de la perceuse : coupez l'alimentation et utilisez le crochet pour-retirer les copeaux sur le coupee après son arrêt.

[Avis]

Les actions suivantes aideront à réduire ou à ralentir l'usure et la fracture des coupeur.

1. Lors du perçage de pièces en acier, assurez-vous d'une quantité suffisante de refroidissement et utilisez du liquide de coupe pour métal.
2. Une bonne rigidity du tube de forage et l'espacement du rail de guidage peuvent améliorer la la précision du perçage et la durée de vie du foret.
3. Assurez-vous que le support magnétique est plat et propre artefacts.

4. Avant de couper, assurez-vous que toutes les pieces sont bien verrouillées.

5. Au début et à la fin duPERCAGE, I'avance de percage doitetre réduite de 1/3.

6. Pour une grande quantité de poudre fine qui se produit lors du forage, comme la fonte, le cuivre moulé, etc., on peut utiliser de l'air comprimé à la place.

liquide de refroidissement pour faciliter l'élimination des copeaux.

1. Veuillez retiree les copeaux du cutter pour assurer une elimination en douceur des copeaux.

[Les solutions aux problèmes courants]

Les solutions du noyau de puce bloqué:

Utilisez un matériel non metallique en frappant légèrement la perceuse ou en exerçant une légère pression sur le noyau.

matériau à plusieurs reprises, afin de le detacher pour le faire apparaitre, peut également être retiré le bit, tapez sur le dé à coudre, pour qu'il sorte.

Le port des outils :

Dans le cadre d'un refroidissement normal, lorsque la puce apparait de couleur bleu-noir, elle doit vérifie la lame du foret, lorsque la largeur d'usure la plus importante est de 0,5 mm, elle doit affutage.

	Articles	Description
1	Nom	Fraise annulaire
2	Modèle	10190010215
3	Paramètre	Tige : Tige Weldon DOC 2" Diamètre de la+Faise : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Articles	Description
1	Nom	Fraise annulaire
2	Modèle	10190010216
3	Paramètre	Tige : Tige universelle DOC 2" Diamètre de la+Faisse : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"
2	Modèle	10190010146
3	Paramètre	Tige : Tige Weldon DOC 1" Diamètre de la+Faise : 1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"

	Articles	Description
1	Nom	Fraise annulaire
2	Modèle	10190010213
3	Paramètre	Tige : Tige Weldon DOC 1" Diamère de la+Faisie : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"

	Articles	Description
1	Nom	Fraise annulaire
2	Modèle	10190010214
3	Paramètre	Tige : Tige Weldon DOC 2" Diamère de la fraise : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"
