10190010146 - Outil de découpe Vevor - Notice d'utilisation et mode d'emploi gratuit

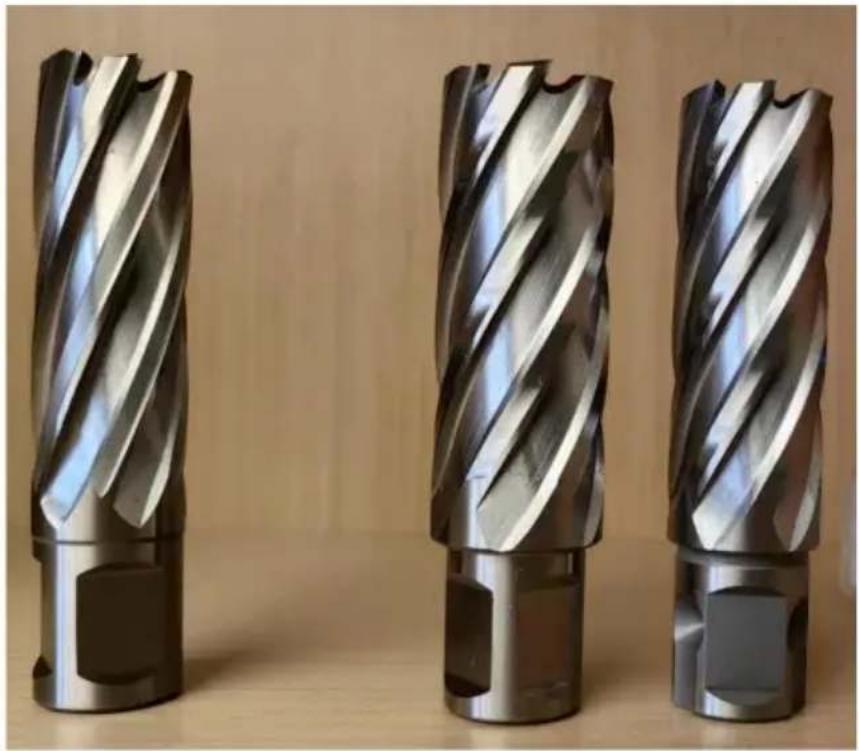

Type de produit	Fraise annulaire (foret à carotter)
Marque	Vevor
Modèle	10190010146
Type de queue	Tige Weldon
Profondeur de coupe (DOC)	1 pouce (25,4 mm)
Diamètres disponibles	1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"
Matériaux compatibles	Acier, acier allié, acier inoxydable, fonte, aluminium, cuivre et divers matériaux non métalliques
Dimensions (approximatives)	Longueur : environ 50 mm, diamètre selon modèle
Poids (approximatif)	Environ 50 g par pièce
Alimentation	Non applicable (outil passif, nécessite une perceuse magnétique)
Vitesse de coupe recommandée	Variable selon matériau et diamètre (ex: acier au carbone 447-88 tr/min)
Avance recommandée	0,08 à 0,12 mm/tour (0,6-1,0 mm/sec)
Refroidissement	Utiliser du liquide de coupe pour métaux
Compatibilité machines	Perceuses magnétiques à carottage (CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.)
Sécurité	Porter lunettes et casque, utiliser un crochet pour retirer les copeaux, éteindre avant remplacement
Entretien	Nettoyer les copeaux après usage, affûter lorsque la largeur d'usure atteint 0,5 mm
Pièces détachées	Non applicable (outil monobloc)
Réparabilité	Affûtage possible, sinon remplacer
Origine	Fabriqué en Chine
Garantie	Certificat de garantie électronique disponible sur vevor.com/support

FOIRE AUX QUESTIONS - 10190010146 Vevor

Comment installer une fraise annulaire à tige Weldon ?

Alignez les deux trous de vis de la fraise avec ceux de la broche de la perceuse. Serrez avec une clé hexagonale en laissant un espace de 0,2-0,3 mm. Assurez-vous que la vis à tête creuse est perpendiculaire aux deux plans, puis vissez.

Quels types de perceuses magnétiques sont compatibles ?

Les fraises à tige Weldon (modèle 10190010146) sont compatibles avec la plupart des perceuses magnétiques à carottage, comme CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc. Les modèles à tige universelle ou tige fine conviennent à d'autres machines.

Quels matériaux peut-on couper avec cette fraise ?

Cette fraise annulaire peut couper l'acier au carbone, l'acier allié, l'acier inoxydable, la fonte, l'aluminium, le cuivre et divers matériaux non métalliques. Consultez le tableau des vitesses pour chaque matériau.

Quelle vitesse de coupe utiliser pour l'acier inoxydable ?

Pour l'acier inoxydable, la vitesse de coupe recommandée varie selon le diamètre : par exemple, pour un diamètre de 12-18 mm, utilisez 345-230 tr/min. Référez-vous au tableau des vitesses dans la notice.

Comment éviter la surchauffe et l'usure prématurée ?

Utilisez toujours un liquide de coupe adapté pour refroidir la zone de coupe. Assurez-vous que la perceuse magnétique est bien fixée et que le rail de guidage est propre. Réduisez l'avance de 1/3 en début et fin de perçage.

Que faire si le noyau de coupe se coince dans la fraise ?

Frappez légèrement la perceuse avec un matériau non métallique ou exercez une pression sur le noyau pour le détacher. Vous pouvez aussi retirer le foret et taper sur le dé à coudre pour le faire sortir.

Quand faut-il affûter la fraise ?

Lorsque les copeaux deviennent bleu-noir, vérifiez le tranchant. Si la largeur d'usure maximale atteint 0,5 mm, il est temps d'affûter la fraise pour restaurer sa performance.

Comment positionner le point de perçage ?

Utilisez un pointeau ou une aiguille en alliage pour marquer une croix au centre de la position à percer. Assurez-vous que le pointeau est perpendiculaire à la surface pour éviter un mauvais alignement du noyau.

Quel type de liquide de refroidissement utiliser ?

Pour les métaux, utilisez un liquide de coupe standard. Pour la fonte ou le cuivre moulé qui produisent beaucoup de poudre fine, vous pouvez utiliser de l'air comprimé à la place pour faciliter l'évacuation des copeaux.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour obtenir l'assistance technique et télécharger votre certificat de garantie électronique.

MODE D'EMPLOI 10190010146 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

COUPE ANNULAIRE

MANUEL D'UTILISATION

MODÈLE : 10190010215/10190010216/10190010146

10190010213/10190010214

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

COUPE ANNULAIRE

MODÈLE : 10190010215/10190010216/10190010146 10190010213/10190010214

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT :

Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner des blessures graves.

Précautions de sécurité

Pour votre sécurité, veuillez porter des lunettes et un casque. Ne portez pas de vêtements amples ni de gants en laine.

1. Utilisez un crochet pour retirer la puce afin d'éviter de vous blesser les mains.
2. Avant d'utiliser le coupe-fil, assurez-vous qu'il est solidement fixé. N'utilisez pas le coupeur s'il est endommagé.
3. Éteignez immédiatement la machine si le coupe-herbe se coince.
4. Coupez l'alimentation avant de remplacer ou de démonter le cutter.
5. Ne touchez pas le cutter lorsqu'il fonctionne.
6. La pointe du cutter est dure mais également fragile. Veuillez protéger le cutter pour éviter qu'il ne se casse.

[Utilisation d'un coupe-anneau]

Fraise annulaire (foret à carotter). Elle peut couper toutes sortes d'acier, de tuyaux en acier, de fonte, d'acier inoxydable, d'aluminium, de cuivre et divers matériaux non métalliques.

[Type]

Jarret	Types de perceuses magnétiques adaptés
Tige Weldon Applicable à tous les types de perceuses à carotteuse magnétique. Comme : CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.
Universel jarret (Tige Nitto)	Applicable à tous les types de perceuses à carotteuse magnétique, sauf Fein machine. Comme : CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Tige fine	Applicable à la machine Fein d'Allemagne

[Mode d'application]

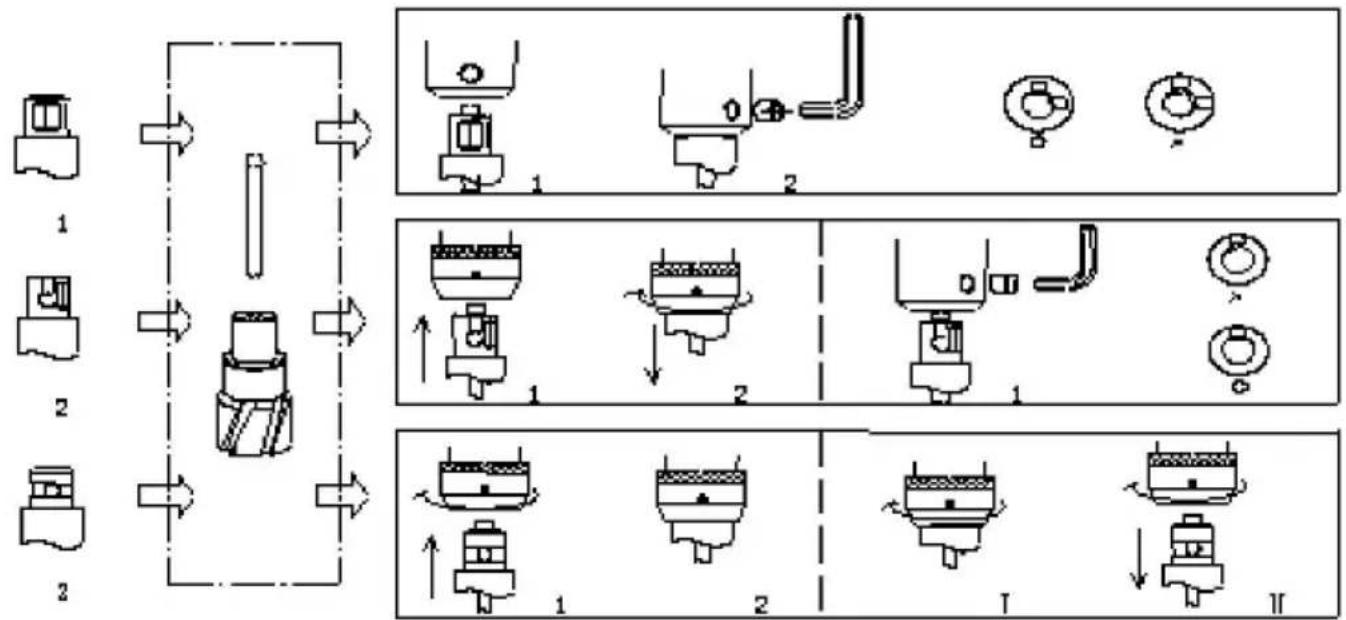

1. Méthode d'installation :

• Tige Weldon 1 : La poignée des deux rabots vise les deux trous de vis

sur la broche de la perceuse, avec une clé hexagonale pour serrer et laisser un espace de 0,2-0,3 mm, faites des allers-retours avec votre main pour confirmer que la vis à tête creuse est perpendiculaire aux deux plans, puis vissez les vis.

• Tige universelle (2) : La poignée des deux rabots vise la bille d'acier à l'intérieur du mandrin de perçage, puis chargez-la dans le mandrin.

La tige universelle peut également être utilisée avec des vis à tête creuse, à condition que la vis à tête soit perpendiculaire aux deux plans.

• Tige Fein 3 : Tournez la bague d'assurance de l'arbre principal dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit dans le bon sens, insérez l'extrémité de la poignée directement, faites-la tourner dans une petite plage jusqu'à ce que la bille d'acier entre dans le trou.

1. Vitesse de coupe recommandée pour la fraise annulaire en acier rapide :

Matériel\Jour	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
acier au carbone	447-318 30	1-229 220-17	9 173-146	143-124 121	-108		106-95	93-88
acier allié	371-247 23	4-178 171-13	9 135-114		111-96 82	-794-84		73-68
	345-230	217-165 15	9-129 125-106	103-90		88-78acier inoxydable 76	-6$7-63
Aluminium	1857-1238 1	173-891 857	-696 675-57	557-484	474-420 412	-371 365-342
fonte		502-382 36	7-298 289-244	238-207	203-180 17	-159 156-14	6796-530
cuivre coulé	1194-796	754-573 55	1-447 434-367	358-311	304-270 26	-238 234-220

1. Vitesse d'alimentation : La vitesse d'alimentation recommandée est de 0,08 à 0,12 mm/R ou 0,6-1,0 mm/sec. Des vitesses d'alimentation différentes entraîneront des copeaux différents et affecteront l'enlèvement des copeaux.
2. Positionnement : Ciselez un point de positionnement au centre de la position à percer ou marquez une ligne « croisée » avec une aiguille en alliage pour garantir la précision de la position percée. Notez que lorsque vous utilisez le ciseau central pour frapper le point de positionnement, assurez-vous que le ciseau central est perpendiculaire à la surface de la pièce pour éviter d'affecter la bonne évacuation du noyau de coupe.
3. Commencez à percer : assurez-vous que le bouton de la perceuse magnétique est propre avant la mise sous tension. Allumez l'interrupteur du liquide de refroidissement lorsque vous commencez à percer. Commencez par alimenter lentement, puis à vitesse normale après avoir percé 1 à 2 mm.
4. Fin de la perceuse : coupez l'alimentation et utilisez le crochet pour retirer les copeaux sur le coupeur après son arrêt.

[Avis]

Les actions suivantes aideront à réduire ou à ralentir l'usure et la fracture des coupeurs.

1. Lors du perçage de pièces en acier, assurez-vous d'une quantité suffisante de refroidissement et utilisez du liquide de coupe pour métal.
2. Une bonne rigidité du tube de forage et l'espacement du rail de guidage peuvent améliorer la précision du perçage et la durée de vie du foret.
3. Assurez-vous que le support magnétique est plat et propre.
4. Avant de couper, assurez-vous que toutes les pièces sont bien verrouillées.
5. Au début et à la fin du perçage, l'avance de perçage doit être réduite de 1/3.
6. Pour une grande quantité de poudre fine qui se produit lors du forage, comme la fonte, le cuivre moulé, etc., on peut utiliser de l'air comprimé à la place.

liquide de refroidissement pour faciliter l'élimination des copeaux.

1. Veuillez retirer les copeaux du cutter pour assurer une élimination en douceur des copeaux.

[Les solutions aux problèmes courants]

Solutions pour un noyau de puce bloqué :

Utilisez un matériau non métallique en frappant légèrement la perceuse ou en exerçant une légère pression sur le noyau.

Répétez l'opération plusieurs fois afin de le détacher et de le faire apparaître. Vous pouvez également retirer le foret et taper sur le dé à coudre pour le faire sortir.

Entretien des outils :

Dans des conditions de refroidissement normales, lorsque la puce apparaît de couleur bleu-noir, vérifiez la lame du foret. Lorsque la largeur d'usure la plus importante atteint 0,5 mm, procédez à l'affûtage.

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010215
3 Paramètre		Tige : Tige WeldonDOC 2"Diamètre de la fraise : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010216
3 Paramètre		Tige : Tige universelleDOC 2"Diamètre de la fraise : 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010146
3 Paramètre		Tige : Tige WeldonDOC 1"Diamètre de la fraise : 1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010213
3 Paramètre		Tige : Tige WeldonDOC 1"Diamètre de la fraise : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"

	Articles	Description
1 Nom		Fraise annulaire
2 Modèle		10190010214
3 Paramètre		Tige : Tige WeldonDOC 2"Diamètre de la fraise : 7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"
