Produkttyp	Annular fräs (hålsåg)
Märke	Vevor
Modell	10190010146
Skafttyp	Weldonskaft
Skärdjup (DOC)	1 tum (25,4 mm)
Tillgängliga diametrar	1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"
Kompatibla material	Stål, legerat stål, rostfritt stål, gjutjärn, aluminium, koppar och diverse icke-metalliska material
Mått (ungefärliga)	Längd: ca 50 mm, diameter enligt modell
Vikt (ungefärlig)	Cirka 50 g per styck
Strömförsörjning	Ej tillämpligt (passivt verktyg, kräver magnetborr)
Rekommenderad skärhastighet	Varierar beroende på material och diameter (t.ex. kolstål 447-88 rpm)
Rekommenderad matning	0,08 till 0,12 mm/varv (0,6-1,0 mm/sek)
Kylning	Använd skärvätska för metaller
Maskinkompatibilitet	Magnetborrar för hålsågning (CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc.)
Säkerhet	Bär skyddsglasögon och hjälm, använd krok för att ta bort spån, stäng av före byte
Underhåll	Rengör spån efter användning, slipa när slitaget uppnår 0,5 mm
Reservdelar	Ej tillämpligt (monoblocket verktyg)
Reparerbarhet	Slipning möjlig, annars byt
Ursprung	Tillverkad i Kina
Garanti	Elektroniskt garantibevis tillgängligt på vevor.com/support

Vanliga frågor - 10190010146 Vevor

Hur installerar man en annular fräs med Weldonskaft?

Rikta in fräsens båda skruvhål med borrspindelns. Dra åt med en insexnyckel och lämna ett mellanrum på 0,2-0,3 mm. Se till att den insexskruven är vinkelrät mot båda planen, skruva sedan.

Vilka typer av magnetborrar är kompatibla?

Fräsar med Weldonskaft (modell 10190010146) är kompatibla med de flesta magnetborrar för hålsågning, som CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, etc. Modeller med universalskaft eller tunt skaft passar till andra maskiner.

Vilka material kan skäras med denna fräs?

Denna annular fräs kan skära kolstål, legerat stål, rostfritt stål, gjutjärn, aluminium, koppar och diverse icke-metalliska material. Se hastighetstabellen för varje material.

Vilken skärhastighet ska användas för rostfritt stål?

För rostfritt stål varierar den rekommenderade skärhastigheten beroende på diameter: till exempel, för diameter 12-18 mm, använd 345-230 rpm. Se hastighetstabellen i bruksanvisningen.

Hur undviker man överhettning och för tidigt slitage?

Använd alltid lämplig skärvätska för att kyla skärzonen. Se till att magnetborren är ordentligt fastsatt och att styrskenan är ren. Minska matningen med 1/3 i början och slutet av borrningen.

Vad gör man om skärkärnan fastnar i fräsen?

Slå lätt på borren med ett icke-metalliskt material eller tryck på kärnan för att lossa den. Du kan också ta bort borren och slå på hylsan för att få ut den.

När ska fräsen slipas?

När spånen blir blåsvarta, kontrollera skäreggen. Om den maximala slitaget bredden uppnår 0,5 mm är det dags att slipa fräsen för att återställa dess prestanda.

Hur positionerar man borrpunkten?

Använd en centrumstans eller en legeringsnål för att markera ett kors i mitten av positionen. Se till att stansen är vinkelrät mot ytan för att undvika felaktig inriktning av kärnan.

Vilken typ av kylvätska ska användas?

För metaller, använd standard skärvätska. För gjutjärn eller gjuten koppar som producerar mycket fint pulver, kan du använda tryckluft istället för att underlätta spånavlägsnandet.

Var hittar man teknisk support och garanti?

Besök webbplatsen www.vevor.com/support för att få teknisk support och ladda ner ditt elektroniska garantibevis.

BRUKSANVISNING 10190010146 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ARKRIG KLIPPPARE

ANVÄNDARMANUAL

MODELL: 10190010215/10190010216/10190010146

10190010213/10190010214

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARKRIG KLIPPARE

MODELL: 10190010215/10190010216/10190010146

10190010213/10190010214

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Säkerhetsvarning

För din säkerhet, använd skyddsglasögon och hjälm. Bär inte löst sittande kläder eller handskar med lösa trådar.

1. Använd kroken för att ta bort spån för att förhindra handskador.
2. Innan du använder den, se till att skäret är helt och säkert. Använd inte fräsen om den är skadad.
3. Stäng av maskinen omedelbart om skäret fastnar.
4. Stäng av strömmen innan du byter eller demonterar fräsen.
5. Rör inte skäret när det är igång.
6. Skärspetsen är hård men också ömtålig. Skydda skäret för att förhindra att det tippar.

[Användning av ringformig skärare]

Ringformig skärare (kärnborr). Den kan skära alla typer av stål, stålrör, gjutjärn, rostfritt stål, aluminium, koppar och olika icke-metalliska material.

[Typ]

Skaft	Lämpliga typer av magnetborr
Weldon skaft Gäller alla typer av magnetiska kärnborrmaskiner. Gillar: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Universell skaft (Nitto skaft)	Gäller alla typer av magnetisk kärnborrmaskin, såvida inte Fein maskin .Som: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS osv.
Fein skaft	Gäller Fein-maskin från Tyskland

[Appliceringsmetod]

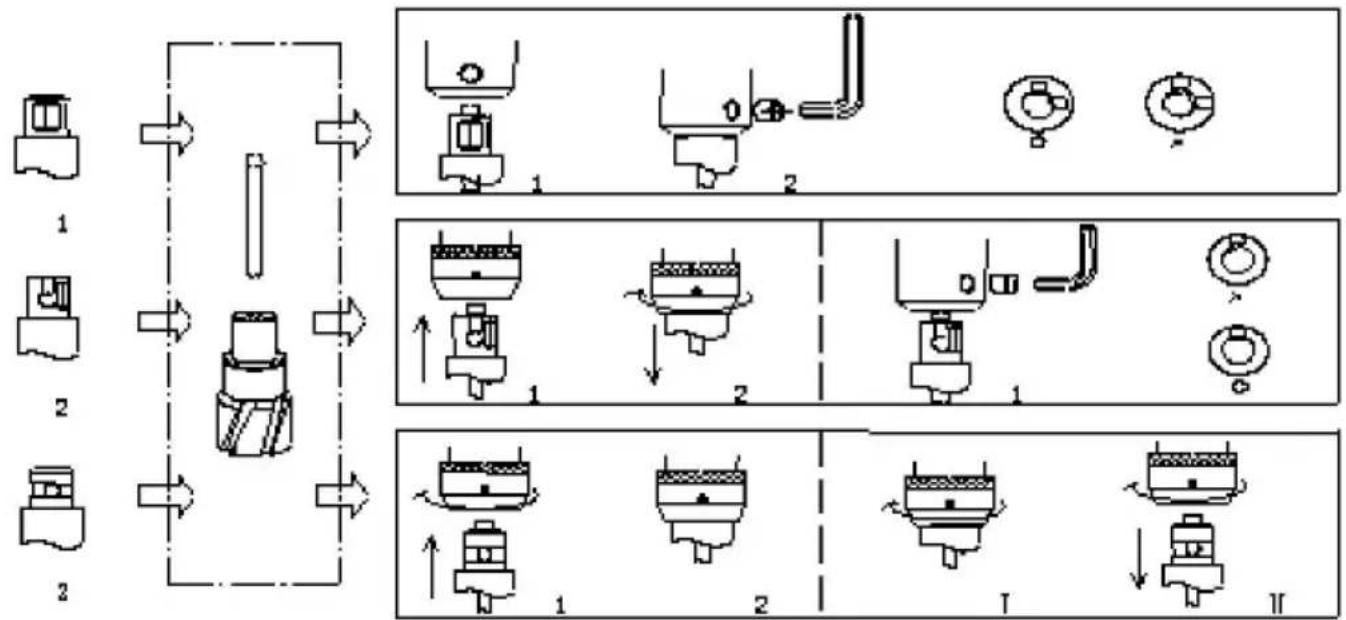

1. Installationsmetod:

- Weldonskaft y1: Handtaget på två plan riktar sig mot de två skruvhålen på borrspindeln. Med en insexnyckel för att dra åt och lämna ett mellanrum på 0,2-0,3 mm, fram och tillbaka med handen för att bekräfta att insexskruven är vinkelrät mot de två planen, skruva sedan ner skruvarna.

- Universalskaft y2: Handtaget på två plan syftar till stålkulan inuti borrchucken och laddas sedan i chucken.

Universalskaft kan också användas med insexskruvar, så länge som insexhuvudskruven är vinkelrät mot de två planen.

- Fein skaft y3: Slå på försäkringsringen på huvudaxeln medurs till rätt sätt, låt handtagsänden föras in direkt, rotera i litet avstånd tills stålkulan kommer in i hålet.

1. Rekommenderad skärhastighet för höghastighetstålskärare:

Dia Material	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
kolstål	447-318	301-229 220-179 173-146 143-124			121-108		106-95	93-88
legerat stål	371-247 234-178 171-139	135-114			111-96	94-84	82-74	73-68
	345-230	217-165 159-129 125-106 103-90				88-78rostfritt stål 76-69		67-63
Aluminium	1857-1238 1173-891 857-696 675-571			557-484 474-420 412-371 365-342
gjutjärn	796-530	502-382 367-298 289-244 238-207			203-180 176-159 156-146
gjuten koppar	1194-796	754-573 551-447 434-367 358-311			304-270 265-238 234-220

1. Matningshastighet: Den rekommenderade matningshastigheten är 0,08-0,12 mm/R eller 0,6-1,0 mm/sek. Olika matningshastigheter kommer att orsaka olika chip och påverka prestanda för borttagning av chips.
2. Positionering: Mejsla en positioneringspunkt i mitten av den position som ska borras eller markera en "kors" linje med en legeringsnål för att säkerställa noggrannheten av den borrade positionen. Observera att när du använder mittmejseln för att träffa positioneringspunkten, se till att mittmejseln är vinkelrät mot ytan av arbetsstycket för att undvika att påverka den jämna utmatningen av skärkärnan.
3. Börja borra: Se till att knappen på magnetborrmaskinen är ren innan strömmen slås på. Slå på strömbrytaren för kylvätska när du börjar borra. Mata först långsamt och mata i normal hastighet efter borrning 1-2 mm.
4. Avsluta borrningen: Stäng av strömmen och använd kroken för att ta bort spånorna på skäraren efter att den har stannat.

[Varsel]

Följande åtgärder hjälper till att minska eller sakta ner förslitning och frakturering av fräs.

1. När du borrar ståldelar, se till att det finns tillräckligt med kylning och använd metallskärvätska.
2. Bra styvhet av borrröret och styrskenans gap kan förbättra precision vid borrning och borrkronans livslängd.
3. Se till att den är platt och ren mellan magnethållaren och artefakter.
4. Innan du skär, se till att alla delar är säkert låsta.
5. Borrning i början och i slutet ska borrmatningen minska med 1/3.
6. För en stor mängd fint pulvermaterial som förekommer i borrningen, såsom gjutjärn, gjutkoppar etc., kan man använda tryckluft istället för kylvätska för att hjälpa till att ta bort spån.
7. Ta bort spånorna på skäraren för att säkerställa smidig spånavlägsnande.

[Lösningarna på vanliga problem]

Lösningarna för chipkärna har fastnat:

Använd icke-metalliskt material som lätt slår borr, eller tryck lätt på kärnan material upprepade gånger, för att få det löst att dyka upp, kan också tas bort biten, knacka på fingerborgen så att den är ute.

Användning av verktyg:

Under normal kylning, när chip visas blå-svart färg, måste det

kontrollera borrbladet, när den största slitbredden är 0,5 mm behöver den slipning.

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010215
3	Parameter	Skaft: Weldon skaftDOC: 2"Skärdia.ÿ1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010216
3	Parameter	Skaft: UniversalskaftDOC: 2"Skärdia.ÿ1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"
1 Namn		Ringformig skärare
2 Modell		10190010146
3 Parameter		Skaft: Weldon skaftDOCÿ1"Skärdiameter: 1/2"ÿ9/16"ÿ11/16"ÿ13/16"ÿ15/16"ÿ1-1/16"

	Föremål	Beskrivning
1 Namn		Ringformig skärare
2 Modell		10190010213
3 Parameter		Skaft: Weldon skaftDOCÿ1"Skärdiameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"

	Föremål	Beskrivning
1 Namn		Ringformig skärare
2 Modell		10190010214
3 Parameter		Skaft: Weldon skaftDOC: 2"Skärdiameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"
