Produkttyp	Ringkronborr (kärnborr) för magnetborrar
Märke	Vevor
Modell	10190010214
Skafttyp	Weldon-skaft
Skärdjup (DOC)	2 tum (50,8 mm)
Tillgängliga borrdiametrar	7/16", 1/2", 9/16", 11/16", 5/8", 3/4", 13/16", 7/8", 15/16", 1", 1-1/16"
Kompatibla material	Kolstål, legerat stål, rostfritt stål, aluminium, gjutjärn, gjuten koppar, diverse icke-metalliska material
Användningsområden	Skärning av rör, slangar och metalldelar med magnetborr
Rekommenderad skärhastighet	Varierar beroende på diameter och material (se bruksanvisning)
Rekommenderad matningshastighet	0,08 till 0,12 mm/varv eller 0,6-1,0 mm/sek
Säkerhetsföreskrifter	Bär skyddsglasögon och hjälm; bär inte lösa kläder; använd en krok för att ta bort spån; stäng av strömmen före byte; rör inte borret under drift
Underhåll	Se till att tillräcklig kylning finns; ta bort spån regelbundet; slipa borret om slitstorleken > 0,5 mm
Felsökning (fastkärnad kärna)	Slå försiktigt med ett icke-metalliskt material eller tryck på kärnan för att lossa den
Reservdelar	Reservringkronborr finns i olika diametrar
Tillverkare	Tillverkad i Kina av Vevor
Teknisk support	www.vevor.com/support

Vanliga frågor - 10190010214 Vevor

Vilka material kan jag skära med denna Vevor 10190010214 ringkronborr?

Detta borr kan skära kolstål, legerat stål, rostfritt stål, aluminium, gjutjärn, gjuten koppar och diverse icke-metalliska material. Se hastighetstabellen i bruksanvisningen för optimala inställningar.

Hur installerar jag borret på min magnetborr?

För ett Weldon-skaft, sätt i skaftet i spindeln och dra åt insexskruvarna på båda sidor med ett mellanrum på 0,2-0,3 mm. Se till att skaftet är vinkelrätt mot båda planen.

Vilken skärhastighet ska jag använda för rostfritt stål?

Rekommenderad hastighet för rostfritt stål varierar med diametern. Till exempel, för en diameter på 12-18 mm, använd 345-230 varv/min. Se hela tabellen i bruksanvisningen.

Vad gör jag om kärnan fastnar i borret?

Använd ett icke-metalliskt material för att slå försiktigt på borret eller tryck upprepade gånger på kärnan för att lossa den. Du kan också ta bort borret och slå på en fingerborg för att frigöra kärnan.

Hur underhåller jag ringkronborret för att förlänga dess livslängd?

Använd alltid kylvätska för metall vid skärning, ta bort spån regelbundet och slipa borret när slitstorleken överstiger 0,5 mm.

Kan jag använda detta borr på en Fein-borr?

Denna modell är designad för Weldon-skaft, lämplig för de flesta magnetborrar utom Fein. För en Fein-maskin, använd ett specifikt borr med smalt skaft.

Vilka säkerhetsåtgärder ska jag vidta?

Bär skyddsglasögon och hjälm, undvik lösa kläder, använd en krok för att ta bort spån och stäng alltid av strömmen innan du byter eller demonterar borret.

Hur placerar jag hålet exakt innan borrning?

Mejsla en positioneringspunkt i mitten av borrområdet eller rita ett kors med en legeringsnål. Se till att centrummejseln är vinkelrät mot ytan.

Borret slits snabbt, vad gör jag?

Kontrollera att du använder rätt hastighet och matning för materialet, att kylningen är tillräcklig och att magnetborren är stabil. Om slitaget överstiger 0,5 mm, slipa borret.

Var hittar jag hela bruksanvisningen och får support?

Bruksanvisningen finns gratis på www.notice-facile.com för modell 10190010214 Vevor. För teknisk support, besök www.vevor.com/support.

BRUKSANVISNING 10190010214 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ARKRIG KLIPPPARE

ANVÄNDARMANUAL

MODELL: 10190010215/10190010216/10190010146

10190010213/10190010214

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARKRIG KLIPPARE

MODELL: 10190010215/10190010216/10190010146

10190010213/10190010214

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Säkerhet Varning

För din säkerhet, använd skyddsglasögon och hjälm. Bär inte löst

kläder eller garnhandskar.

1. Använd kroken för att ta bort chipet för att förhindra handskador.
2. Innan du använder den, se till att kniven är sund och säker. Använd inte fräs med skada.
3. Stäng av maskinen omedelbart om kniven fastnar.

4. Stäng av strömmen innan du byter ut och demonterar fräsen.

5. Rör inte kniven när den är igång.

6. Skärspetsen är hård men också ömtålig. Vänligen skydda skäraren för att förhindra det tippning.

[Användningen av ringformig skärare]

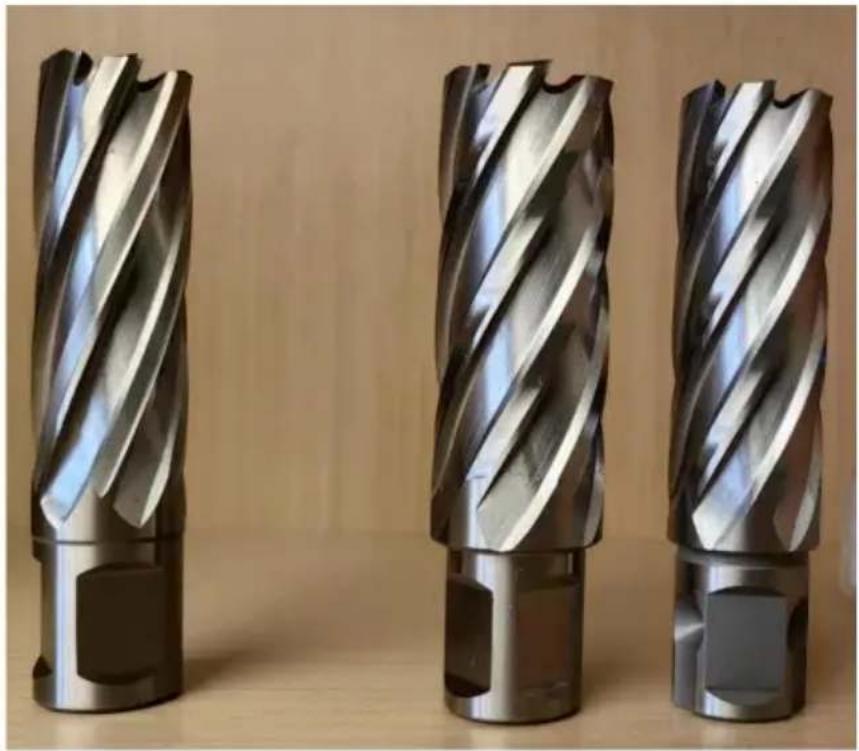

Ringformig skärare (kärnborr). Den kan skära alla typer av stål, stålrör, gjutna

järn, rostfritt stål, aluminium, koppar och olika icke-metalliska material.

[Typen]

Skaft	Lämpliga typer av magnetborr
Weldon skaft Gäller alla typer av magnetiska kärnborrmaskiner. Gillar: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Universell skaft (Nitto skaft)	Gäller alla typer av magnetisk kärnborrmaskin, såvida inte Fein maskin .Som: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS osv.
Fein skaft	Gäller Fein-maskin från Tyskland

[Appliceringsmetod]


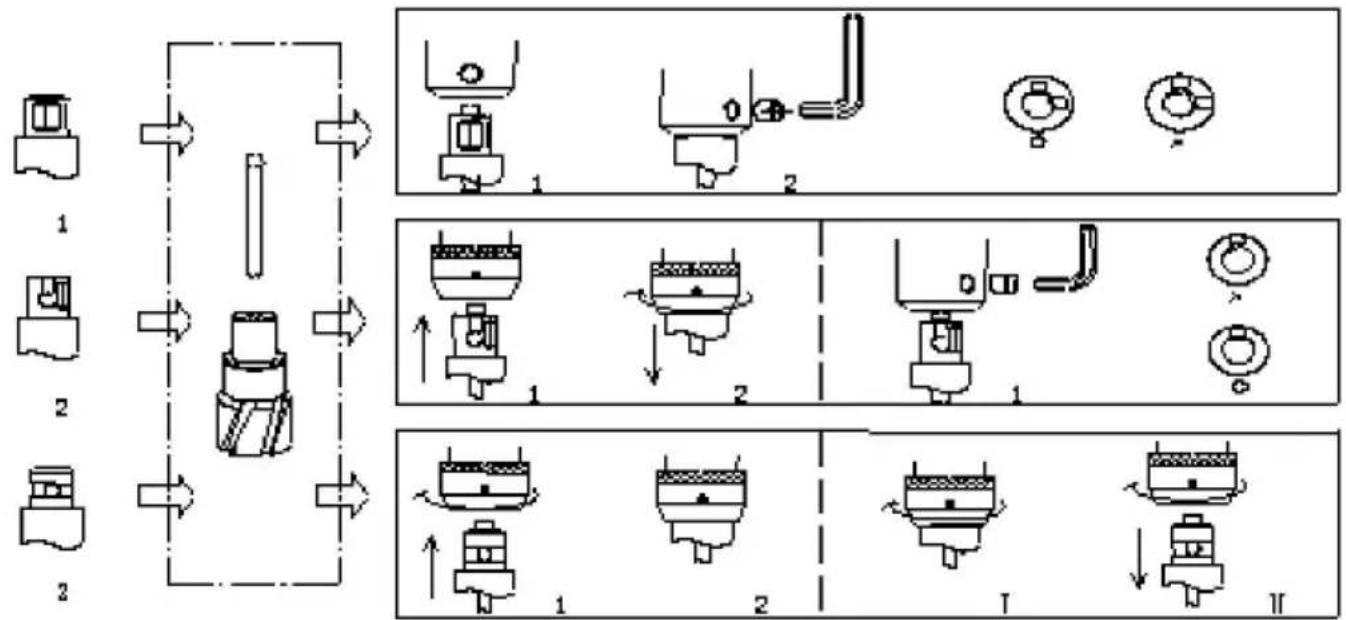

1ÿInstallationsmetod:

- Weldonskaft y1y: Handtaget på två plan riktar sig mot de två skruvhålen på borrspindelnyMed en insexnyckel för att dra åt och lämna ett mellanrum på 0,2-0,3 mm, fram och tillbaka med handen för att bekräfta insexskruven vinkelrätt mot de två planen, skruva sedan ner skruvarna.

- Universalskaftÿ2ÿ: Handtaget på två plan syftar till stålkula inuti borrchuck och laddas sedan i chuck.

Universalskaft kan också användas med insexskruvar, lika länge som insex huvudskruv vinkelrätt mot de två planen.

- Fein skaftÿ3ÿ: Slå på försäkringsringen på huvudaxeln medurs till rätt sätt, låt handtagsänden föras in i direkt, rotera i litet avstånd tills stålkulan kommer in i hålet.

1. Rekommenderad skärhastighet för höghastighetstålskärare:

Dia Material	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
kolstål	447-318	301-229 220-179 173-146 143-124			121-108		106-95	93-88
legerat stål	371-247 234-178 171-139	135-114			111-96	94-84	82-74	73-68
	345-230	217-165 159-129 125-106 103-90				88-78rostfritt stål 76-69		67-63
Aluminium	1857-1238 1173-891 857-696 675-571			557-484 474-420 412-371 365-342
gjutjärn	796-530	502-382 367-298 289-244 238-207			203-180 176-159 156-146
gjuten koppar	1194-796	754-573 551-447 434-367 358-311			304-270 265-238 234-220

1. Matningshastighet: Den rekommenderade matningshastigheten är 0,08-0,12 mm/R eller 0,6-1,0 mm/sek. Olika matningshastigheter kommer att orsaka olika chip och påverka prestanda för borttagning av chips.
2. Positionering: Mejsla en positioneringspunkt i mitten av den position som ska vara borras eller markera en "kors" linje med en legeringsnål för att säkerställa noggrannheten av den borrade positionen. Observera att när du använder mittmejseln för att träffa positioneringspunkt, se till att mittmejseln är vinkelrät till ytan av arbetsstycket för att undvika att påverka den jämna utmatningen av skärkärnan
3. Börja borra: Se till att knappen på magnetborrmaskinen är ren innan strömmen slås på. Slå på strömbrytaren för kylvätska när du börjar borra. Mata först långsamt och mata i normal hastighet efter borrning 1-2mm.
4. Avsluta borrningen: Stäng av strömmen och använd kroken för att ta bort spånorna på skäraren efter att den har stannat.

[Varsel]

Följande åtgärder hjälper till att minska eller sakta ner förslitning och frakturering av fräs.

1. När du borrar ståldelar, se till att det finns tillräckligt med kylning och använd metallskärvätska.
2. Bra styvhet av borrröret och styrskenans gap kan förbättra precision vid borrning och borrkronans livslängd.
3. Se till att den är platt och ren mellan magnethållaren och artefakter.

4. Innan du skär, se till att alla delar är säkert lästa.

5. Borrning i början och i slutet ska borrmatningen minska med 1/3.

6. För en stor mängd fint pulvermaterial som förekommer i borrningen, såsom gjutjärn, gjutkoppar etc., kan man använda tryckluft istället för
   kylvätska för att hjälpa till att ta bort spån.
7. Ta bort spånorna på skäraren för att säkerställa smidig spånavlägsnande.

[Lösningarna på vanliga problem]

Lösningarna för chipkärna har fastnat:

Använd icke-metalliskt material som lätt slår borr, eller tryck lätt på kärnan material upprepade gånger, för att få det löst att dyka upp, kan också tas bort biten, knacka på fingerborgen så att den är ute.

Användning av verktyg:

Under normal kylning, när chip visas blå-svart färg, måste det

kontrollera borrbladet, när den största slitbredden är 0,5 mm behöver den slipning.

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010215
3	Parameter	Skaft: Weldon skaftDOC: 2"Skärdia.ÿ1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010216
3	Parameter	Skaft: UniversalskaftDOC: 2"Skärdia.ÿ1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"
1 Namn		Ringformig skärare
2 Modell		10190010146
3 Parameter		Skaft: Weldon skaftDOCÿ1"Skärdiameter: 1/2"ÿ9/16"ÿ11/16"ÿ13/16"ÿ15/16"ÿ1-1/16"

	Föremål	Beskrivning
1 Namn		Ringformig skärare
2 Modell		10190010213
3 Parameter		Skaft: Weldon skaftDOCÿ1"Skärdiameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"

	Föremål	Beskrivning
1 Namn		Ringformig skärare
2 Modell		10190010214
3 Parameter		Skaft: Weldon skaftDOC: 2"Skärdiameter: 7/16"ÿ1/2"ÿ9/16"ÿ11/16"ÿ5/8"ÿ3/4"ÿ13/16"ÿ7/8"ÿ15/16"ÿ1"ÿ1-1/16"
