BRUKSANVISNING 10190010215 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ARKRIG KLIPPARE

ANVÄNDARMANUAL

MODELL: 10190010215/10190010216/10190010146 10190010213/10190010214

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representarara bara en uppskatting av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nodvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss um du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARKRIG KLIPPARE

MODELL: 10190010215/10190010216/10190010146
10190010213/10190010214

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du tekniisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR reserverar sig for en tydlig talkning av var anvandarmanual. Utseendet på Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig igen om det finns nagon teknik eller mjukvaruuppateringar på.Var produit.

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÄTGÄRDER

WARNING:

Läs detta material innan du använderenna produit. Underlåtenhet att góra det kan resultera i allvarlig skada.

Sakerhet Varning

För din sakerhet, använd skyddsglasögon och hjälm. Bär inte留存 kläder eller garnhandskar.

1. Anyand kroken for att ta bort chipet for att forhindra handskador.
2. Innan du anvander den, se till att kniven ar sund och saker. Anvand inte fras med skada.
3. Stang av maskinen omedelbart om kniven fastnar.
4. Stäng av strömmen innan du byter ut och demonterar fräsen.
5. Rör inte kniven nar den ar igäng.
6. Skärspetsen ar hard men ocks ömtålig. Vänligen skydda skäraren for att Förhindra de tippning.

[Användingen av ringformig skärare]

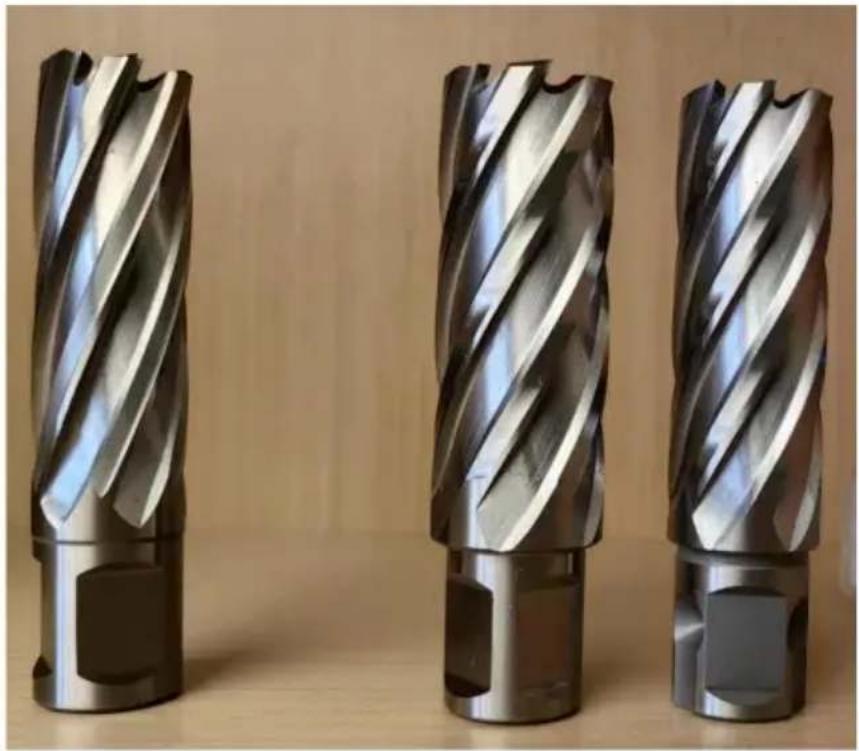

Ringformig skärare (kärnborr). Den kan skära alla typ per av stål, stårör, gjutna järn, rostfritt stål, aluminium, koppar och olika icede-metalliska material.

[Typen]

Skaft	Lämpiga typer av magnetborr
Weldon skaat Gäller alla typer av magnetiska kärnborrmaskiner. Gillar: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS etc.
Universell skaat (Nitto skaat)	Gäller alla typer av magnetisk kärnborrmaskin, sävida inte Fein maskin .Som: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS osv.
Fein skaat	Gäller Fein-maskin från Tyskland

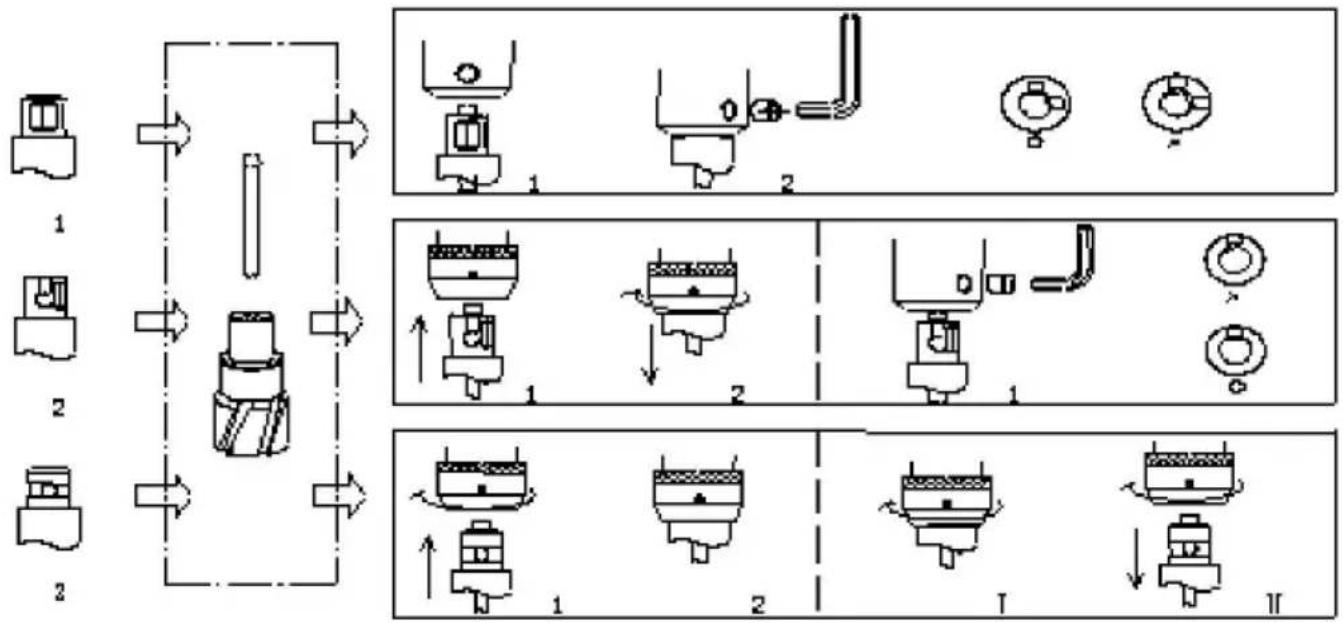

[Appliceringsmetod]

1yInstallationsmetod:

Weldonskaft y1y: Handtaget pà tvá plan riktar sig mot de tvá skruvhålen

pà borrspindényMed en insexnyckel För att draøy at och lämna ett mellanrum på 0,2-0,3 mm, fram och tillbaka med handen for att bekräfta insexskruven vinkelrätt mot de två planen, skruva sedan ner skruvarna.

• Universalskafty2y: Handtaget på två plan syftr till stålkula inuti borrchuck och laddas sedan i chuck.

Universalskaft kan också användas med insexskruvar, lika länge som insex huvudskruv vinkelrätt mot de två planen.

• Fein skafty3y: Slå på försakringsringen på huvudaxeln medurs till rätt sätt, lät handtagsänden foras in i direkt, rotera i litet avständ tills stålkulankommen in i hålet.

• Rekommenderad skärhastighet for hoghastighetstalskarare:

Dia Material	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
kolstål	447-318	301-229 220-179 173-1	46 143-124	121-108			106-95	93-88
legerat stål	371-247 234-178 171-139	135-114		111-96	94-84	82-74	73-68
	345-230	217-165 159-129 125-1	06 103-90		88-78rost ritt stål 76-69		67-63
Aluminium	1857-1238 1	173-891 857-696 675-571	557-484 47	4-420 412-37	1 365-342
gjutjärn	796-530	502-382 367-298 289-2	44 238-207	203-180 176	159 156-146
gjuten koppar	1194-796	754-573 551-447 434-3	67 358-311	304-270 265	238 234-220

1. Matningshestighet: Den rekommenderade matningshestigheten ar 0,08-0,12 mm/R aller 0,6-1,0 mm/sek. Olika matningshestigheter kommt att orsaka olika chip och paverka prestanda for borttagning av chips.
2. Positionering: Mejsla en positioneringspunkt i mitten av den position som ska varaborras eller markera en "kors" linje med en legeringsnal for att sakerstalla noggrannheten aden borrade positionen. Observera att när du anvander mittmejseln for att traffapositioneringspunkt, se till att mittmejseln ar vinkelrattill ytan av arbetsstycket for att undvika att paverka den jämna utmatningen avskärkärnan
3. Börja borra: Se till att knappen på magnetborrmaskinen ar reninnan strömmen slås på. Slå på strombrytaren für kylvatska;när du börjar borra. Mata Först langsamt och mata i normal hastigkeit after boringning 1-2mm.
4. Avsluta borringen: Stäng av strömmen och använd kroken für att ta bort spanorna paskararen after att den har stannat.

[Varsel]

Följande Åtgärder hjälper till att minska eller sakta ner forslitning och frakturering av fräs.

1. När du borrar stådeler, se till att det finns tillräckligt med kylning och använd metallskärvatska.
2. Bra styvhet av borrroret och styrskenans gap kan forbättra precision vid borrning och borrkronans livslängd.
3. Se till att den ar platt och ren mellan magnethallaren och artefakter.

4. Innan du skär, se till att alla delar ar sakert lasta.

5. Borrning i början och i slutet ska bormatningen minska med 1/3.

6. För en stor mängd fint pulvermaterial som forekomer i borringen, sasom gjutjärn, gjutkoppar etc., kan man använda tryckluft istället for

kylvatska for att hjälpa till att ta bort span.
7. Ta bort spanorna på skäraren for att sakerställa smidig spanavlågsnande.

[Lösningarna på vanliga problem]

Lösningarna for chipkärna har fastnat:

Använd iced-metalliskt material som latt slar borr, eller tryck latt på kärnan material upprepade ganger, for att fä det lost att dyka upp, kan också tes bort biten, knacka på fingerborgen sà att den ar ute.

Användning av verktyg:

Under normal kylning, nar chip visas blå-svart färg, mäste det kontrollera borrbladet, nar den största slitbredden ar 0,5 mm behöver den slipning.

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010215
3	Parameter	Skaft: Weldon skaatDOC: 2"Skärdia. ŷ1" ŷ1-1/8" ŷ1-1/4" ŷ1-1/2" ŷ1-3/4" ŷ2"

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010216
3	Parameter	Skaft: UniversalskaftDOC: 2"Skärdia. ŷ1" ŷ1-1/8" ŷ1-1/4" ŷ1-1/2" ŷ1-3/4" ŷ2"
2	Modell	10190010146
3	Parameter	Skaft: Weldon skaat DOC'1" Skärddiameter: 1/2"y9/16"y11/16"y13/16"y15/16"y1-1/16"

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010213
3	Parameter	Skaft: Weldon skaat DOCy1" Skärdiameter: 7/16"y1/2"y9/16"y11/16"y5/8"y3/4"y13/16"y7/8"y 15/16"y1"y1-1/16"

	Föremål	Beskrivning
1	Namn	Ringformig skärare
2	Modell	10190010214
3	Parameter	Skaft: Weldon skaatDOC: 2"Skärd diameter: 7/16"y1/2"y9/16"y11/16"y5/8"y3/4"y13/16"y7/8"yy15/16"y1"y1-1/16"
