GEBRUIKSAANWIJZING 10190010215 Vevor

Wij streven er voortdurend waar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geen alleen een schatting wee van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groe topmerken en betekent Nietoodzakelijkkerwijs dat alle categorieen gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controeren of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken wonneer u een bestelling bij onsplaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

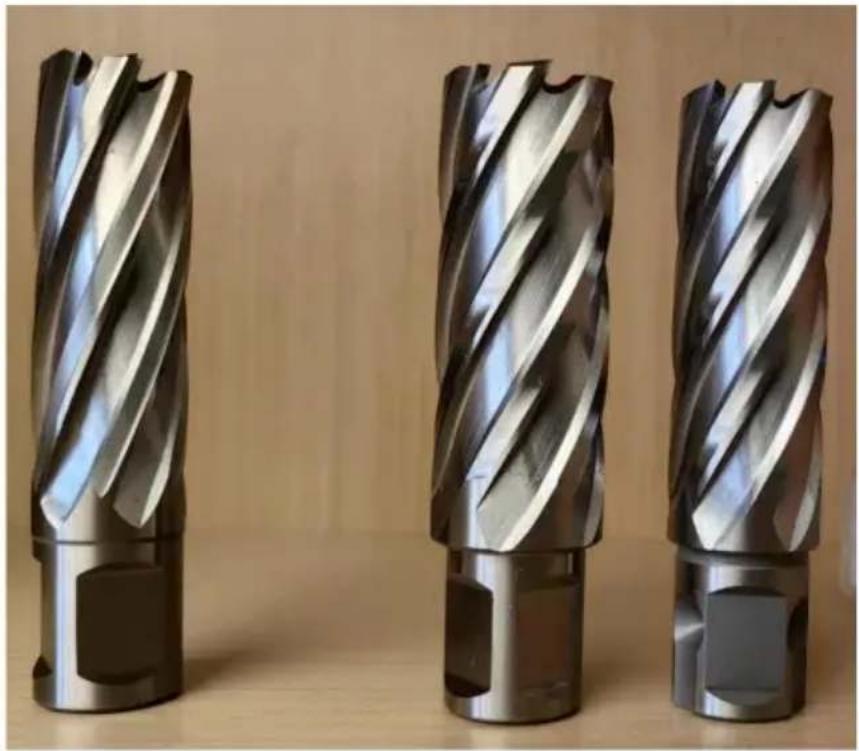

Ringfrees

MODEL: 10190010215/10190010216/10190010146
10190010213/10190010214

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van unsere gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES EN VOORZORGSGMAATREGELEN

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit nicht doet, kan dit leiden tot ernstig letsel.

Veiligheidswaarschuwing

Draag voor uw veriligteid een verilgheidsbril en helm. Draag geen losse kleding of garen handschoenen.

1. Gebruik een haak om de chip te verwijderen om verwondingen aan uw hand te voorkomen.
2. Controleer voor gebruik of de snijder stevig en stevig is. Gebruik de snijder met schade.
3. Schakel het apparaat onmiddelijk uit als het snijmechanisme vastloopt.
4. Schakel de stroom uit voordat u de snijder terugplaatst en demonteert.
5. Raak de snijder nicht aan als deutsche in werkung is.
6. De punt van de snijder is hard maar ook kwetsbaar. Bescherm de snijder om te voorkomen dat deze fooi gehen.

[Het gebruik van de ringvormige frees]

Ringvormige frees (kernboor). Kan alle soorten staal, stalen buizen, gegoten staal en andere metalen snijden.

ijzer, roestvrij staal, aluminium, koper en diverse nicht-metalen materialen.

[Het type]

Schacht	Geschikte typen magneetboormachines
Weldon schacht Toepasbaar op alle soorten magnetische kernboormachines. Zoals: CHTOOLS\( \ddagger \) ALFRA, RUKO, HOUGEN, Rotabroach, BDS enz.
Universeel schacht (Nitto-steel)	Toepasbaar op alle soorten magnetische kernboormachines, tenzij Fein machine .Zoals: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach BDS enz.
Fijne schacht	Toepasbaar op Fein-machine uit Duitsland

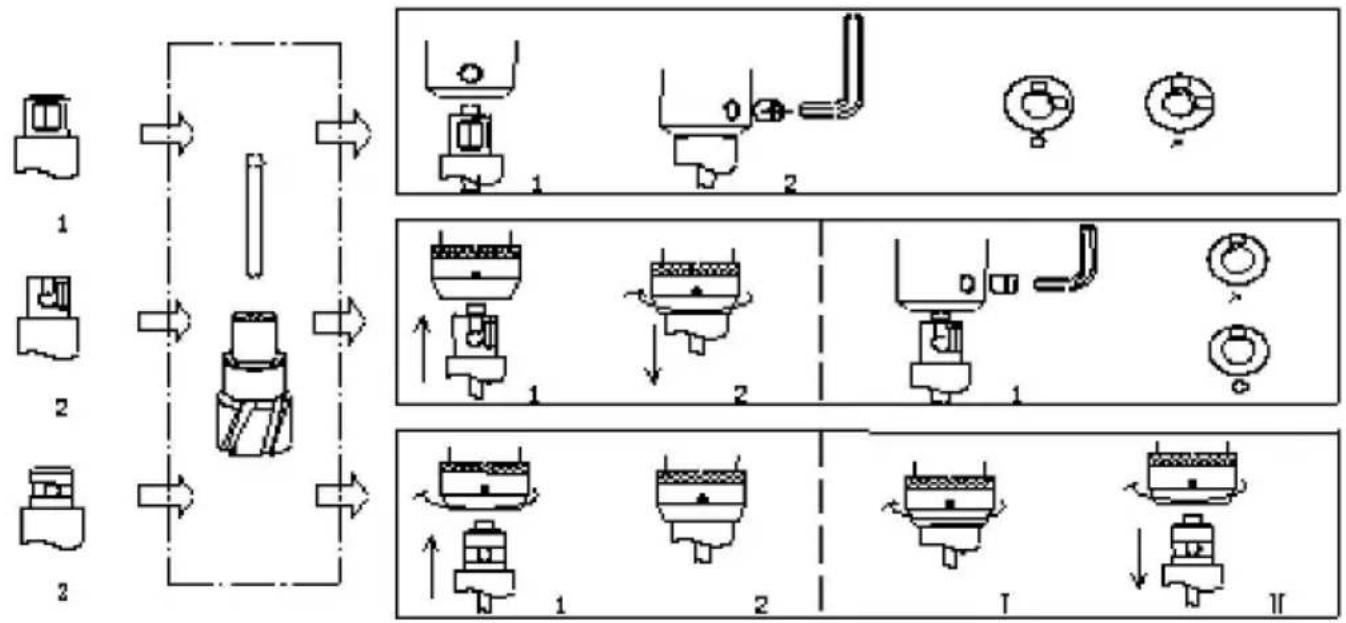

[Toepassingsmethode]

1. Installatiemethode:

• Weldon-schacht (1): de handgreep van twee schaven richt zich op de twee schroefgaten

op de boorspindel, met een inbussleutel vastdraaien en een opening van

0,2-0,3 mm,Been en weeer met uw hand om de inbusschroef te bevestigen loodrecht op de twee vlakken en draai cervolgens de schroeven vast.

• Universe schacht (2): De handgreep van twee schaven richt zich op de stalen kogel in de boorkop, en cervolgens in de boorkop geladen.

Universele schacht kan ook worden gebruikt voor inbusschroeven, zolang de inbuskop maar kopschroef loodrecht op de twee vlakken.

• Fein-schacht (3): Draai de verzekeringsring van de hoofdas met de klok mee maar de op de juiste manier, LAST het uiteinde van de hendel er direct in steken, draai in een Klein bereik totdat stalen kogel in het gat.

• Aanbevolen snijnselheid voor snelstaal ringvormige frees:

DagMaterial	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
koolstofstaal	447-318	301-229 220	179 173-146	143-124 121-108			106-95	93-88
gelegeerd staal	371-247 234	178 171-139	135-114		111-96 82	74 94-84		73-68
	345-230	217-165 159	129 125-106	103-90		88-78 76-69	roestvrij staal	67-63
Aluminium	1857-1238 11	73-891 857-696	675-571 557-484	474-420 412-371	365-342
gietijzer	796-530	502-382 367	298 289-244	238-207 203-180	176-159 156-146
gegoten koper	1194-796	754-573 551	447 434-367	358-311 304-270	265-238 234-220

1. Voedingssnelheid: De aanbevolen voedingssnelheid is 0,08-0,12 mm/R of
   0,6-1,0 mm/sec. Verschillende invoersnelheden veroorzaken verschillende spaanders en hebben invloed op deuitvoering van het verwijderen van spanen.
2. Positionering: Beitel een positioneringspunt in het midden van de te positioneren positie. geboard of markee een "kruis" lijn met een legeringsnaald om de nauwkeurigheid van de geboorde positie. Let op dat wonneer u de middelste beitel gebruikt om de positioneringspunt, zorg ervoor dat de middelste beitel loodrecht staat aan het oppervlak van het werkstuk om te voorkomen dat de votte afvoer van de snijkern
3. Begin met boren: Zorg ervoor dat de knop van de magnetische boormachine schoon is voor het inschakelen. Zet de schakelaar van de koelvloeistof aan wanner u begint met boren. Voer eerst langzaam en voer op normale snugheid door nadat u 1-2 mm hebt geboard.
4. Boor afmaken: Schakel de stroom uit en gebruik de haak om de spanen van de boor te verwijdere snijder nadat deze stocht.

[Kennisgeving]

De volgende acties zullen helpen om slijtage en breuk van snijder.

1. Zorg bij het boren van stalen onderdelen voor voldoende koeling en gebruik metaalsnijvloeistof.
2. Een goede stijfheid van de boorbuis en de geleiderailopening konnen denauwkeurigheid van het boren en de levensduur van de boor.
3. Zorg ervoor dat er een vlakke en schone ruimte is:tussen de magnetische houder en artefacten.

4. Controller voor het zagen of alle onderdelen goed vastzitten.

5. Bij het boren aan het begin en aan het einde要去 de boorvoedig met 1/3 worden verminderd.

6. Voor een große hoeveelheidarend poedermaterialial dat bij het boren ontstaat, zoals gietijzer, gegoten koper, enz., kan inplaats van perslucht perslucht worden gebruikt

koelvloeistof om het verwijden van spanen te vergemakkelijken.

1. Verwijder de spanen van de snijder, zodat deze soepel kan worden afgevoerd.

[De oplossingen voor veelvoorkomende problemen]

De oplossingen van de chipkern zitten vast:

Gebruik Niet-metalen materiaal en sla de boor Lichtjes aan, of druk de Kern Lichtjes aan materiaal herhaaldelijk, om het los te maken om op te springen, kan ook verwijderentik op de vingerhoed, zodate deze eruit kommt.

Het dragen van gereedschap:

Bij normale koeling, wanner de chip een blauwzwarte kleur krijgt,要去 deze Controller het boorblad, wanner de grootste slijtagebreedte 0,5mm is,要去 het slijpen.

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010215
3	Parameter	Schacht: Weldon-schacht DOCŷ2" Snij-diameter: 1"ŷ1-1/8"ŷ1-1/4"ŷ1-1/2"ŷ1-3/4"ŷ2"

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010216
3	Parameter	Schacht: Universe schacht DOCy2" Snij-diameter: 1"y1-1/8"y1-1/4"y1-1/2"y1-3/4"y2"
2	Model	10190010146
3	Parameter	Schacht: Weldon-schacht DOCy1" Snijdiameter: 1/2"yy9/16"yy11/16"yy13/16"yy15/16"yy1-1/16"

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010213
3	Parameter	Schacht: Weldon-schacht DOCy1" Snij-diameter: 7/16"yy1/2"yy9/16"yy11/16"yy5/8"yy3/4"yy13/16"yy7/8"yy 15/16"yy1"yy1-1/16"

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010214
3	Parameter	Schacht: Weldon-schacht DOCy2" Snij-diameter: 7/16"yy1/2"yy9/16"yy11/16"yy5/8"yy3/4"yy13/16"yy7/8"yy 15/16"yy1"yy1-1/16"

Gemaakt in China
