GEBRUIKSAANWIJZING 10190010216 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ringfrees

MODEL: 10190010215/10190010216/10190010146
10190010213/10190010214

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Veiligheidswaarschuwing

Draag voor uw veiligheid een veiligheidsbril en helm. Draag geen losse

kleding of garen handschoenen.

1. Gebruik een haak om de chip te verwijderen om verwondingen aan uw hand te voorkomen.
2. Controleer voor gebruik of de snijder stevig en stevig is. Gebruik de snijder met schade.
3. Schakel het apparaat onmiddellijk uit als het snijmechanisme vastloopt.
4. Schakel de stroom uit voordat u de snijder terugplaatst en demonteert.
5. Raak de snijder niet aan als deze in werking is.
6. De punt van de snijder is hard maar ook kwetsbaar. Bescherm de snijder om te voorkomen dat deze fooi geven.

[Het gebruik van de ringvormige frees]

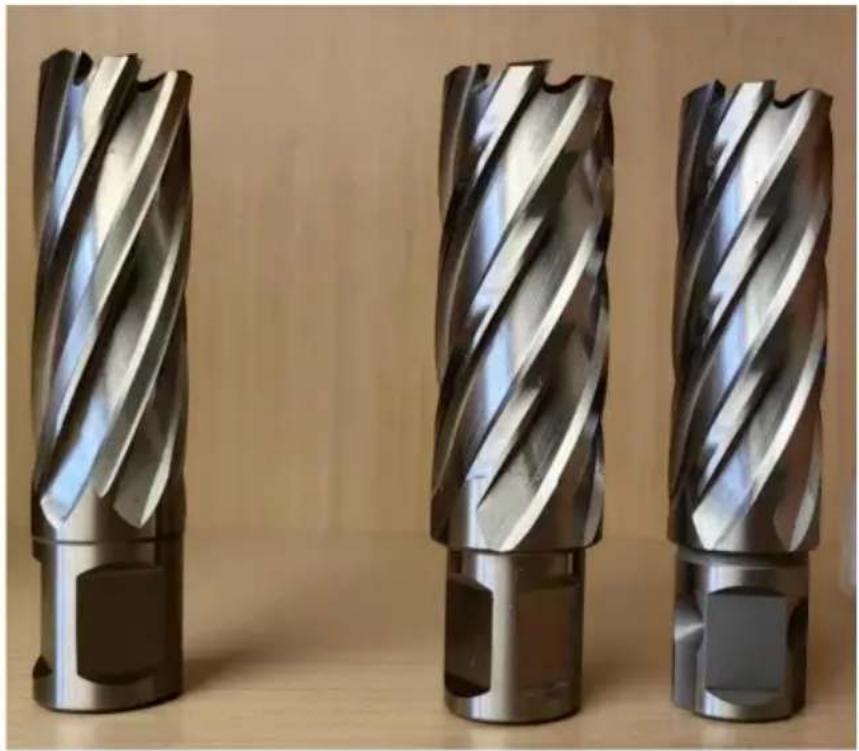

Ringvormige frees (kernboor). Kan alle soorten staal, stalen buizen, gegoten staal en andere metalen snijden.

ijzer, roestvrij staal, aluminium, koper en diverse niet-metalen materialen.

[Het type]

Schacht	Geschikte typen magneetboormachines
Weldon schacht Toepasbaar op alle soorten magnetische kernboormachines. Zoals: CHTOOLSÿ ALFRA, RUKO, HOUGEN, Rotabroach, BDS enz.
Universeel schacht (Nitto-steel)	Toepasbaar op alle soorten magnetische kernboormachines, tenzij Fein machine .Zoals: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach BDS enz.
Fijne schacht	Toepasbaar op Fein-machine uit Duitsland

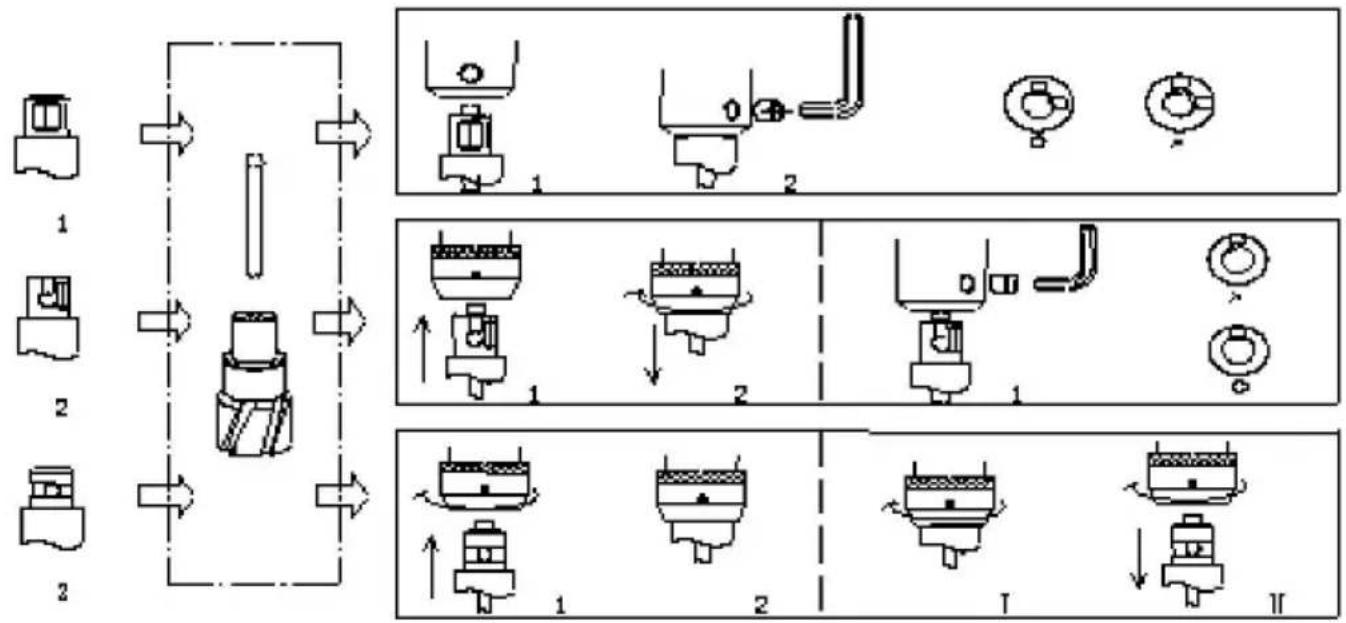

[Toepassingsmethode]

- Weldon-schacht (1): de handgreep van twee schaven richt zich op de twee schroefgaten op de boorspindel, met een inbussleutel vastdraaien en een opening van

0,2-0,3 mm, heen en weer met uw hand om de inbusschroef te bevestigen loodrecht op de twee vlakken en draai vervolgens de schroeven vast.

- Universele schacht (2): De handgreep van twee schaven richt zich op de stalen kogel in die boorkop, en vervolgens in de boorkop geladen.

Universele schacht kan ook worden gebruikt voor inbusschroeven, zolang de inbuskop maar kopschroef loodrecht op de twee vlakken.

- Fein-schacht (3): Draai de verzekeringsring van de hoofdas met de klok mee naar de op de juiste manier, laat het uiteinde van de hendel er direct in steken, draai in een klein bereik totdat stalen kogel in het gat.

1. Aanbevolen snijsnelheid voor snelstaal ringvormige frees:

Materiaal\Dag	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
koolstofstaal	447-318	301-229 220	179 173-146	143-124 121-108			106-95	93-88
gelegeerd staal	371-247 234	178 171-139	135-114		111-96 82	74 94-84		73-68
	345-230	217-165 159	129 125-106	103-90		88-78 76-69	roestvrij staal	67-63
Aluminium	1857-1238 11	73-891 857-696	675-571 55	484 474-420	412-371 365-342
gietijzer	796-530	502-382 367	298 289-244	207 203-180	176-159	156-146
gegoten koper	1194-796	754-573 551	447 434-367	311 304-270	265-238	234-220

1. Voedingssnelheid: De aanbevolen voedingssnelheid is 0,08-0,12 mm/R of

0,6-1,0 mm/sec. Verschillende invoersnelheden veroorzaken verschillende spaanders en hebben invloed op de uitvoering van het verwijderen van spanen.

1. Positionering: Beitel een positioneringspunt in het midden van de te positioneren positie.

geboord of markeer een "kruis" lijn met een legeringsnaald om de nauwkeurigheid van

de geboorde positie. Let op dat wanneer u de middelste beitel gebruikt om de

positioneringspunt, zorg ervoor dat de middelste beitel loodrecht staat

aan het oppervlak van het werkstuk om te voorkomen dat de vlotte afvoer van

de snijkern

1. Begin met boren: Zorg ervoor dat de knop van de magnetische boormachine schoon is

voor het inschakelen. Zet de schakelaar van de koelvloeistof aan wanneer u begint met boren.

Voer eerst langzaam en voer op normale snelheid door nadat u 1-2 mm hebt geboord.

1. Boor afmaken: Schakel de stroom uit en gebruik de haak om de spanen van de boor te verwijdere

snijder nadat deze stopt.

[Kennisgeving]

De volgende acties zullen helpen om slijtage en breuk van

snijder.

1. Zorg bij het boren van stalen onderdelen voor voldoende koeling en gebruik metaalsnijvloeistof.

2. Een goede stijfheid van de boorbuis en de geleiderailopening kunnen de nauwkeurigheid van het boren en de levensduur van de boor.

3. Zorg ervoor dat er een vlakke en schone ruimte is tussen de magnetische houder en artefacten.

4. Controleer voor het zagen of alle onderdelen goed vastzitten.

5. Bij het boren aan het begin en aan het einde moet de boorvoeding met 1/3 worden verminderd.

6. Voor een grote hoeveelheid fijn poedermateriaal dat bij het boren ontstaat, zoals gietijzer, gegoten koper, enz., kan in plaats van perslucht perslucht worden gebruikt

koelvloeistof om het verwijderen van spanen te vergemakkelijken.

1. Verwijder de spanen van de snijder, zodat deze soepel kan worden afgevoerd.

[De oplossingen voor veelvoorkomende problemen]

De oplossingen van de chipkern zitten vast:

Gebruik niet-metalen materiaal en sla de boor lichtjes aan, of druk de kern lichtjes aan materiaal herhaaldelijk, om het los te maken om op te springen, kan ook verwijderen tik op de vingerhoed, zodat deze eruit komt.

Het dragen van gereedschap:

Bij normale koeling, wanneer de chip een blauwzwarte kleur krijgt, moet deze

Controleer het boorblad, wanneer de grootste slijtagebreedte 0,5 mm is, moet het slijpen.

	Artikelen	Beschrijving
1	Naam	Ringvormige snijder
2	Model	10190010215
3	Parameter	Schacht: Weldon-schachtDOCÿ2"Snij-diameter: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

	Artikelen	Beschrijving
1 Naam		Ringvormige snijder
2 Model		10190010216
3 Parameter		Schacht: Universele schachtDOCÿ2"Snij-diameter: 1"ÿ1-1/8"ÿ1-1/4"ÿ1-1/2"ÿ1-3/4"ÿ2"

©
