INSTRUKCJA OBSŁUGI 10190010216 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Frez pierścieniowy

INSTRUKCJA OBSŁUGI

MODEL: 10190010215/10190010216/10190010146

10190010213/10190010214

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

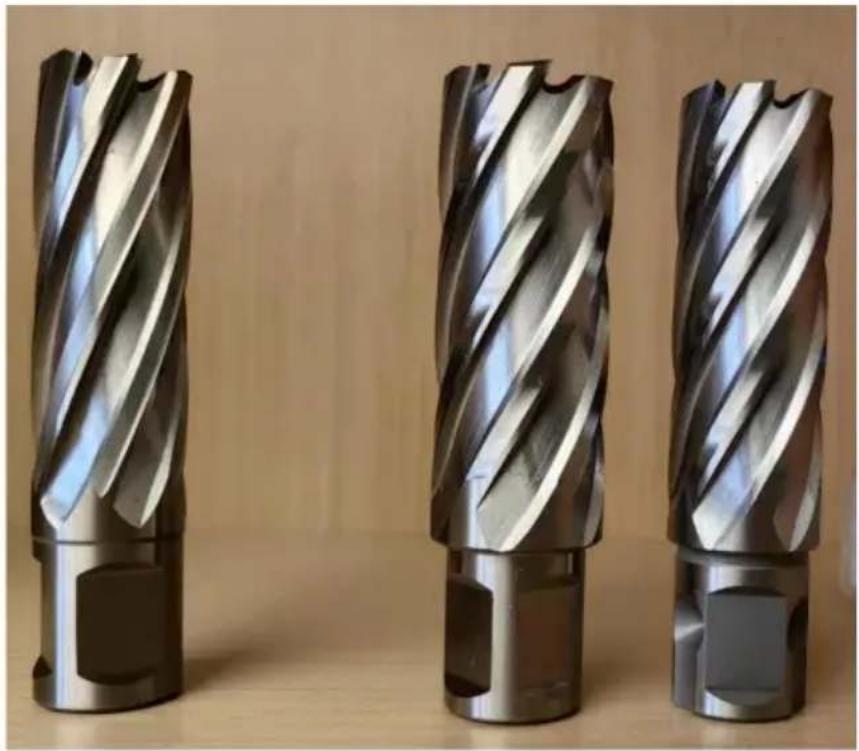

Frez pierścieniowy

MODEL: 10190010215/10190010216/10190010146 10190010213/10190010214

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJA BEZPIECZEŃSTWA I ŚRODKI OSTROŻNOŚCI

⚠ OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.

Ostrzeżenie dotyczące bezpieczeństwa

Dla Twojego bezpieczeństwa proszę nosić gogle i kask. Nie noś lużnych ubrania lub rękawiczki z włóczki.

1. Aby zapobiec obrażeniom dłoni, do wyjmowania chipa należy używać haka.
2. Przed użyciem upewnij się, że obcinak jest solidny i bezpieczny. Nie używaj nóż z uszkodzeniem.
3. W przypadku zablokowania ostrza należy natychmiast wyłączyć maszynę.
4. Przed wymianą i demontażem noża wyłącz zasilanie.
5. Nie dotykaj noża, gdy jest włączony.
6. Końcówka noża jest twarda, ale i delikatna. Proszę chronić nóż, aby zapobiec napiwki.

[Zastosowanie frezu pierścieniowego]

Frez pierścieniowy (wiertło rdzeniowe). Może ciąć wszystkie rodzaje stali, rury stalowe, odlewy żelazo, stal nierdzewna, aluminium, miedź i różne materiały niemetalowe.

[Typ]

Cholewka	Odpowiednie rodzaje wiertarek magnetycznych
Trzonek Weldon Stosowany do wszystkich rodzajów wiertarek magnetycznych. Jak: CHTOOLS ALFRA, RUKO, HOUGEN, Rotabroach, BDS itp.
Uniwersalny cholewka (golonka Nitto)	Dotyczy wszystkich typów wiertarek magnetycznych, z wyjątkiem Fein maszyna.Jak: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS itp.
Fein goleń	Dotyczy maszyny Fein z Niemiec

[Sposób stosowania]


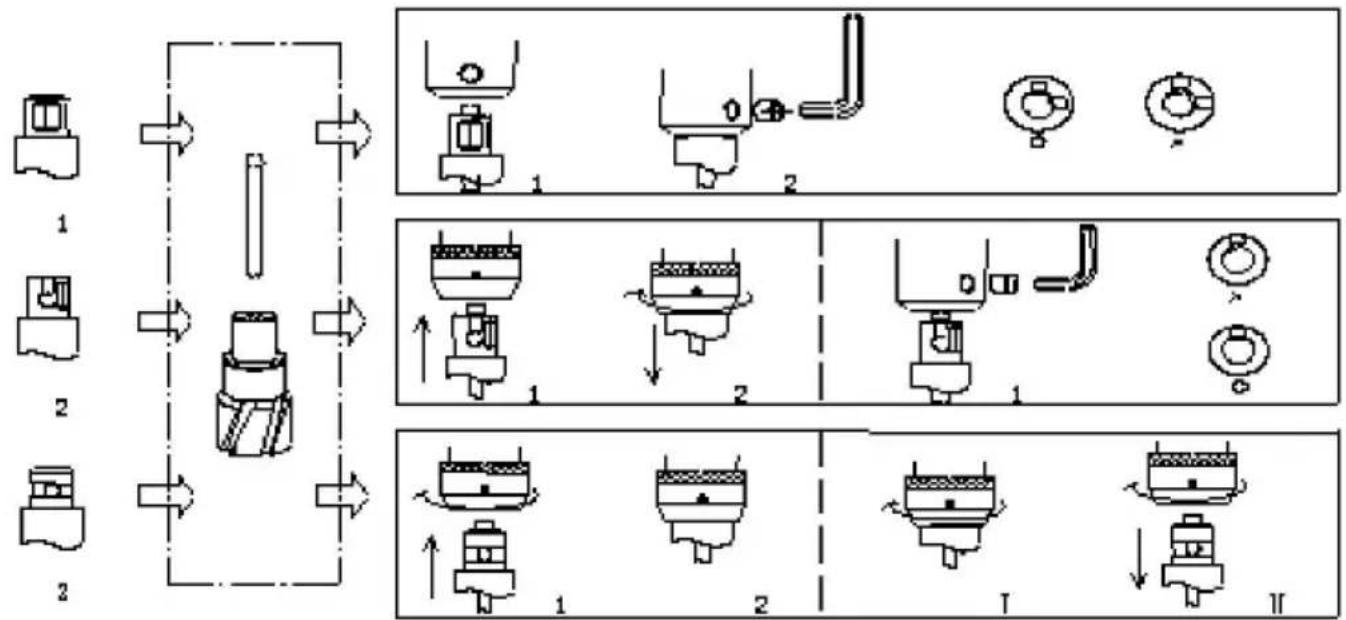

1. Metoda instalacji:

- Trzonek Weldon (1): Uchwyt dwóch płaszczyzn skierowany jest na dwa otwory na śruby na wrzecionie wiertarki, dokręcając kluczem imbusowym i pozostawiając szczelinę

0,2-0,3 mm, w przód i w tył ręką, aby potwierdzić śrubę z łbem gniazdowym prostopadle do dwóch płaszczyzn, a następnie przykręć śruby.

- Uniwersalny trzonek (2): Uchwyt dwóch płaszczyzn skierowany na stalową kulkę w uchwyt wiertarski, a następnie załadowany do uchwytu.

Trzonek uniwersalny można również stosować ze śrubami z łbem gniazdowym, o ile gniazdo śruba z łbem walcowym prostopadle do dwóch płaszczyzn.

- Trzonek Fein (3): Włącz pierścień zabezpieczający wału głównego zgodnie z ruchem wskazówek zegara właściwą drogę, włóż koniec uchwytu bezpośrednio, obracaj w małym zakresie, aż Do otworu włożyć kulkę stalową.

1. Zalecana prędkość skrawania dla pierścieniowego frezu ze stali szybkotnącej:

Tworzywo\Dzień	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
stal węglowa	447-318	301-229 220	179 173-146	143-124 121-108			106-95	93-88
stal stopowa	371-247 234	178 171-139	135-114		111-96 82	74 94-84		73-68
	345-230	217-165 159	129 125-106	103-90		88-78stal	nierdzewna	76-697-63
Aluminium	1857-1238 11	73-891 857-696	675-571 557	484 474-420	412-371	365-342
lane żelazo	796-530 502	382 367-298	289-244 238	203-180	176-159 156	146
odlew miedziany	1194-796	754-573 551	447 434-367	358-311 304	270 265-238	234-220

1. Prędkość posuwu: Zalecana prędkość posuwu wynosi 0,08-0,12 mm/obr. lub

0,6-1,0 mm/s. Różna prędkość posuwu powoduje powstawanie różnych wiórów i wpływa na wykonywanie usuwania wiórów.

1. Pozycjonowanie: Wytnij punkt pozycjonujący w środku pozycji, którą chcesz ustawić.

wywiercić lub zaznaczyć linię „krzyżową” igłą ze stopu, aby zapewnić dokładność

pozycja wiercona. Należy pamiętać, że podczas używania dłuta środkowego do uderzania

punkt pozycjonowania, upewnij się, że dłuto środkowe jest prostopadłe

do powierzchni przedmiotu obrabianego, aby nie wpływać na płynne odprowadzanie

rdzeń tnący

1. Rozpocznij wiercenie: Upewnij się, że przycisk wiertarki magnetycznej jest czysty

przed włączeniem zasilania. Włącz przełącznik płynu chłodzącego, gdy zaczniesz wiercić.

Najpierw podawaj powoli, a następnie po wywiercenu otworu o średnicy 1-2 mm podawaj z normalną prędkością.

1. Wiercenie końcowe: Wyłącz zasilanie i usuń wióry za pomocą haka.

nóż po zatrzymaniu.

[Ogłoszenie]

Poniższe działania pomogą ograniczyć lub spowolnić zużycie i pękanie

nóż.

1. Podczas wiercenia elementów stalowych należy zapewnić odpowiednią ilość chłodzenia i użyj płynu do cięcia metalu.

2. Dobra sztywność rury wiertniczej i szczelina prowadnicy mogą poprawić

precyzja wiercenia i żywotność wiertła.

1. Upewnij się, że przestrzeń między uchwytem magnetycznym a

artefakty.

1. Przed cięciem upewnij się, że wszystkie części są pewnie zamocowane.

2. Wiercąc na początku i na końcu należy zmniejszyć posuw wiercenia o 1/3.

3. W przypadku dużej ilości drobnego materiału proszkowego powstającego podczas wiercenia, takiego jak żeliwo, miedź itp., zamiast sprężonego powietrza można użyć sprężonego powietrza. płyn chłodzący ułatwiający usuwanie wiórów.
4. Aby zapewnić płynne usuwanie wiórów, usuń wióry z noża.

[Rozwiązania typowych problemów]

Rozwiązania dotyczące zaciętego rdzenia układu scalonego:

Użyj niemetalowego materiału, lekko uderzając wiertłem lub lekko dociskając rdzeń materiał wielokrotnie, aby poluzować go i wyskoczyć, można go również usunąć bit, stuknij w nasadkę tak, aby ją wyjąć.

Noszenie narzędzi:

Przy normalnym chłodzeniu, gdy chip przybierze niebiesko-czarny kolor, należy go sprawdź ostrze wiertła, jeśli największa szerokość zużycia wynosi 0,5 mm, należy je szlifowanie.

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010215
3 Parametry		Trzonek: Trzonek WeldonDOK 2"Średnica frezu: 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010216
3 Parametry		Trzonek: uniwersalnyDOK 2"Średnica frezu: 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010146
3 Parametry		Trzonek: Trzonek WeldonDOK.: 1"Średnica frezu: 1/2" 9/16" 11/16" 13/16" 15/16" 1-1/16"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010213
3 Parametry		Trzonek: Trzonek WeldonDOK.: 1"Średnica frezu: 7/16" 1/2" 9/16" 11/16" 5/8" 3/4" 13/16" 7/8"15/16" 1" 1-1/16"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010214
3 Parametry		Trzonek: Trzonek WeldonDOK 2"Średnica frezu: 7/16" 1/2" 9/16" 11/16" 5/8" 3/4" 13/16" 7/8"15/16" 1" 1-1/16"
