10190010146 - Narzędzie tnące Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wiertło koronowe (wiertło do rdzeniowania)
Marka	Vevor
Model	10190010146
Typ chwytu	Chwyt Weldon
Głębokość cięcia (DOC)	1 cal (25,4 mm)
Dostępne średnice	1/2", 9/16", 11/16", 13/16", 15/16", 1-1/16"
Kompatybilne materiały	Stal, stal stopowa, stal nierdzewna, żeliwo, aluminium, miedź i różne materiały niemetalowe
Wymiary (przybliżone)	Długość: około 50 mm, średnica w zależności od modelu
Waga (przybliżona)	Około 50 g na sztukę
Zasilanie	Nie dotyczy (narzędzie pasywne, wymaga wiertarki magnetycznej)
Zalecana prędkość cięcia	Zmienna w zależności od materiału i średnicy (np. stal węglowa 447-88 obr/min)
Zalecany posuw	0,08 do 0,12 mm/obr (0,6-1,0 mm/sek)
Chłodzenie	Stosować płyn chłodzący do metali
Kompatybilność z maszynami	Wiertarki magnetyczne do rdzeniowania (CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS, itp.)
Bezpieczeństwo	Nosić okulary i kask, używać haczyka do usuwania wiórów, wyłączyć przed wymianą
Konserwacja	Czyścić wióry po użyciu, ostrzyć gdy szerokość zużycia osiągnie 0,5 mm
Części zamienne	Nie dotyczy (narzędzie jednoczęściowe)
Naprawialność	Możliwe ostrzenie, w przeciwnym razie wymiana
Pochodzenie	Wyprodukowano w Chinach
Gwarancja	Certyfikat gwarancyjny w formie elektronicznej dostępny na vevor.com/support

Często zadawane pytania - 10190010146 Vevor

Jak zainstalować wiertło koronowe z chwytem Weldon?

Wyrównaj dwa otwory śrub wiertła z otworami wrzeciona wiertarki. Dokręć kluczem imbusowym, pozostawiając odstęp 0,2-0,3 mm. Upewnij się, że śruba z łbem walcowym jest prostopadła do obu płaszczyzn, a następnie wkręć.

Jakie typy wiertarek magnetycznych są kompatybilne?

Wiertła koronowe z chwytem Weldon (model 10190010146) są kompatybilne z większością wiertarek magnetycznych do rdzeniowania, takich jak CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS itp. Modele z chwytem uniwersalnym lub cienkim chwytem pasują do innych maszyn.

Jakie materiały można ciąć tym wiertłem?

To wiertło koronowe może ciąć stal węglową, stal stopową, stal nierdzewną, żeliwo, aluminium, miedź i różne materiały niemetalowe. Sprawdź tabelę prędkości dla każdego materiału.

Jaką prędkość cięcia stosować dla stali nierdzewnej?

Dla stali nierdzewnej zalecana prędkość cięcia zmienia się w zależności od średnicy: na przykład dla średnicy 12-18 mm należy użyć 345-230 obr/min. Odnieś się do tabeli prędkości w instrukcji.

Jak uniknąć przegrzania i przedwczesnego zużycia?

Zawsze używaj odpowiedniego płynu chłodzącego do chłodzenia strefy cięcia. Upewnij się, że wiertarka magnetyczna jest dobrze zamocowana, a prowadnica jest czysta. Zmniejsz posuw o 1/3 na początku i końcu wiercenia.

Co zrobić, jeśli rdzeń tnący zakleszczy się w wiertle?

Delikatnie uderz w wiertarkę niemetalowym materiałem lub naciśnij na rdzeń, aby go odłączyć. Możesz również wyjąć wiertło i uderzyć w naparstek, aby je wytrącić.

Kiedy należy ostrzyć wiertło?

Gdy wióry staną się niebiesko-czarne, sprawdź krawędź tnącą. Jeśli maksymalna szerokość zużycia osiągnie 0,5 mm, nadszedł czas, aby naostrzyć wiertło, aby przywrócić jego wydajność.

Jak ustawić punkt wiercenia?

Użyj punktaka lub igły ze stopu, aby zaznaczyć krzyż na środku pozycji do wiercenia. Upewnij się, że punktak jest prostopadły do powierzchni, aby uniknąć nieprawidłowego ustawienia rdzenia.

Jaki rodzaj płynu chłodzącego stosować?

Do metali używaj standardowego płynu chłodzącego. W przypadku żeliwa lub miedzi lanej, które wytwarzają dużo drobnego pyłu, można zamiast tego użyć sprężonego powietrza, aby ułatwić usuwanie wiórów.

Gdzie znaleźć pomoc techniczną i gwarancję?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i pobrać certyfikat gwarancyjny w formie elektronicznej.

INSTRUKCJA OBSŁUGI 10190010146 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Frez pierścieniowy

INSTRUKCJA OBSŁUGI

MODEL: 10190010215/10190010216/10190010146

10190010213/10190010214

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Frez pierścieniowy

MODEL: 10190010215/10190010216/10190010146 10190010213/10190010214

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJA BEZPIECZEŃSTWA I ŚRODKI OSTROŻNOŚCI

⚠ OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważnym urazem.

Ostrzeżenie dotyczące bezpieczeństwa

Dla Twojego bezpieczeństwa proszę nosić gogle i kask. Nie noś luźnych ubrań ani rękawiczek z włóczki.

1. Aby zapobiec obrażeniom dłoni, do wyjmowania chipa należy używać haka.
2. Przed użyciem upewnij się, że obcinak jest solidny i bezpieczny. Nie używaj noża z uszkodzeniem.
3. W przypadku zablokowania ostrza należy natychmiast wyłączyć maszynę.
4. Przed wymianą i demontażem noża wyłącz zasilanie.
5. Nie dotykaj noża, gdy jest włączony.
6. Końcówka noża jest twarda, ale i delikatna. Proszę chronić nóż, aby zapobiec uszkodzeniom.

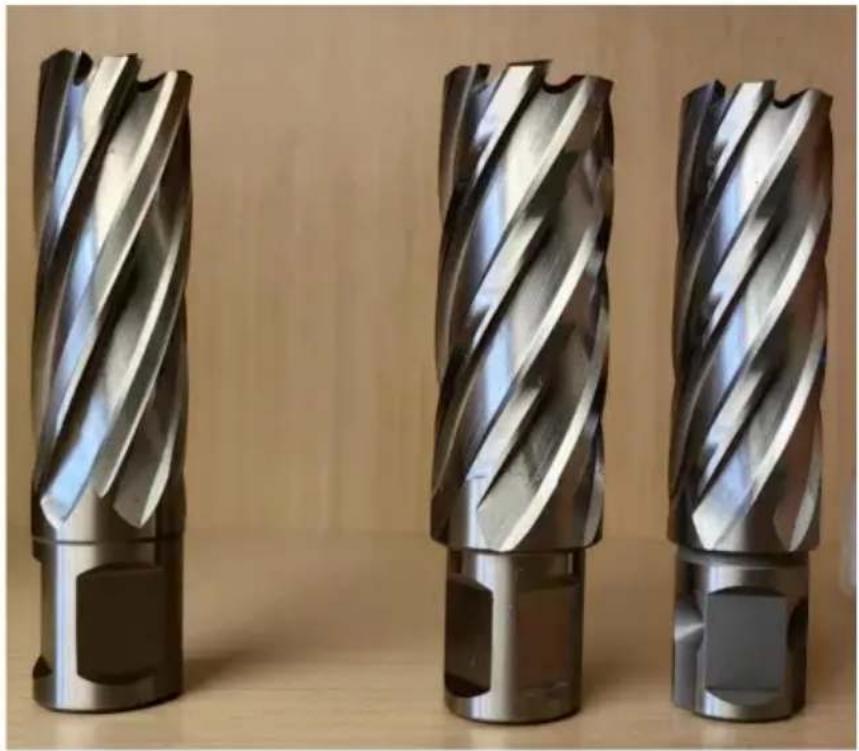

[Zastosowanie frezu pierścieniowego]

Frez pierścieniowy (wiertło rdzeniowe). Może ciąć wszystkie rodzaje stali, rury stalowe, odlewy żeliwne, stal nierdzewną, aluminium, miedź i różne materiały niemetalowe.

[Typ]

Cholewka	Odpowiednie rodzaje wiertarek magnetycznych
Trzonek Weldon Stosowany do wszystkich rodzajów wiertarek magnetycznych. Jak: CHTOOLS ALFRA, RUKO, HOUGEN, Rotabroach, BDS itp.
Uniwersalny cholewka (golonka Nitto)	Dotyczy wszystkich typów wiertarek magnetycznych, z wyjątkiem Fein maszyna.Jak: CHTOOLS, ALFRA, RUKO, HOUGEN, Rotabroach, BDS itp.
Fein goleń	Dotyczy maszyny Fein z Niemiec

[Sposób stosowania]

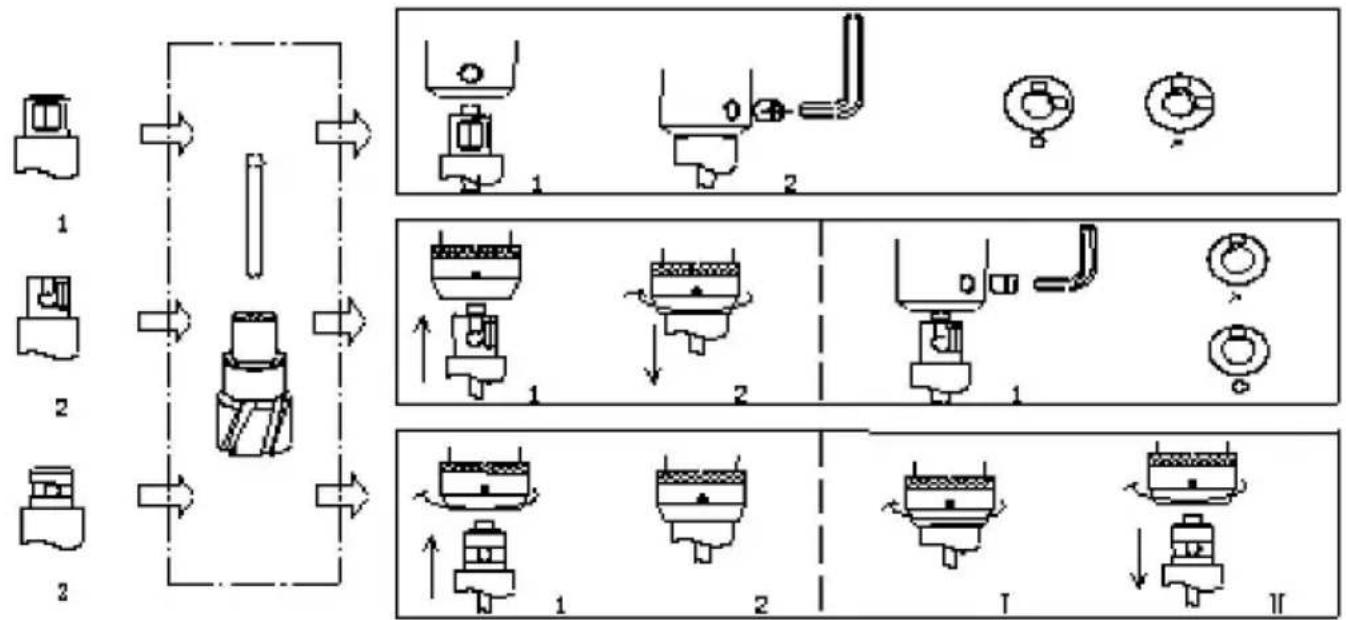

1. Metoda instalacji:

- Trzonek Weldon (1): Uchwyt dwóch płaszczyzn skierowany jest na dwa otwory na śruby na wrzecionie wiertarki, dokręcając kluczem imbusowym i pozostawiając szczelinę

0,2-0,3 mm, w przód i w tył ręką, aby potwierdzić, że śruba z łbem gniazdowym jest prostopadła do dwóch płaszczyzn, a następnie przykręć śruby.

- Trzonek uniwersalny (2): Uchwyt dwóch płaszczyzn skierowany na stalową kulkę w uchwycie wiertarskim, a następnie załadowany do uchwytu.

Trzonek uniwersalny można również stosować ze śrubami z łbem gniazdowym, o ile gniazdo śruby z łbem walcowym jest prostopadłe do dwóch płaszczyzn.

- Trzonek Fein (3): Włącz pierścień zabezpieczający wału głównego zgodnie z ruchem wskazówek zegara właściwą drogą, włóż koniec uchwytu bezpośrednio, obracaj w małym zakresie, aż do otworu włożyć kulkę stalową.

1. Zalecana prędkość skrawania dla pierścieniowego frezu ze stali szybkotnącej:

Tworzywo\Dzień	12-18	19-25	26-32	33-39	40-46	47-53	54-60	61-65
stal węglowa	447-318	301-229 220	179 173-146	143-124 121-108			106-95	93-88
stal stopowa	371-247 234	178 171-139	135-114		111-96 82	74 94-84		73-68
	345-230	217-165 159	129 125-106	103-90		88-78stal	nierdzewna	76-697-63
Aluminium	1857-1238 11	73-891 857-696	675-571 557	484 474-420	412-371	365-342
lane żelazo	796-530 502	382 367-298	289-244 238	203-180	176-159	156-146
odlew miedziany	1194-796	754-573 551	447 434-367	358-311 304	270 265-238	234-220

1. Prędkość posuwu: Zalecana prędkość posuwu wynosi 0,08-0,12 mm/obr. lub

0,6-1,0 mm/s. Różna prędkość posuwu powoduje powstawanie różnych wiórów i wpływa na usuwanie wiórów.

1. Pozycjonowanie: Wytnij punkt pozycjonujący w środku pozycji, którą chcesz ustawić.

wywiercić lub zaznaczyć linię „krzyżową” igłą ze stopu, aby zapewnić dokładność

pozycja wiercona. Należy pamiętać, że podczas używania dłuta środkowego do uderzania

punkt pozycjonowania, upewnij się, że dłuto środkowe jest prostopadłe

do powierzchni przedmiotu obrabianego, aby nie wpływać na płynne odprowadzanie

rdzeń tnący

1. Rozpocznij wiercenie: Upewnij się, że przycisk wiertarki magnetycznej jest czysty

przed włączeniem zasilania. Włącz przełącznik płynu chłodzącego, gdy zaczniesz wiercić.

Najpierw podawaj powoli, a następnie po wywierceniu otworu o średnicy 1-2 mm podawaj z normalną prędkością.

1. Wiercenie końcowe: Wyłącz zasilanie i usuń wióry za pomocą haka.

nóż po zatrzymaniu.

Poniższe działania pomogą ograniczyć lub spowolnić zużycie i pękanie

nóż.

1. Podczas wiercenia elementów stalowych należy zapewnić odpowiednią ilość chłodzenia i użyć płynu do cięcia metalu.
2. Dobra sztywność rury wiertniczej i szczelina prowadnicy mogą poprawić

precyzję wiercenia i żywotność wiertła.

1. Upewnij się, że przestrzeń między uchwytem magnetycznym a

artefaktami.

1. Przed cięciem upewnij się, że wszystkie części są pewnie zamocowane.
2. Wiercąc na początku i na końcu należy zmniejszyć posuw wiercenia o 1/3.
3. W przypadku dużej ilości drobnego materiału proszkowego powstającego podczas wiercenia, takiego jak żeliwo, miedź itp., zamiast sprężonego powietrza można użyć płynu chłodzącego ułatwiającego usuwanie wiórów.
4. Aby zapewnić płynne usuwanie wiórów, usuń wióry z noża.

[Rozwiązania typowych problemów]

Rozwiązania dotyczące zaciętego rdzenia układu scalonego:

Użyj niemetalowego materiału, lekko uderzając wiertłem lub lekko dociskając rdzeń materiał wielokrotnie, aby poluzować go i wyskoczyć, można go również usunąć bit, stuknij w nasadkę tak, aby ją wyjąć.

Noszenie narzędzi:

Przy normalnym chłodzeniu, gdy chip przybierze niebiesko-czarny kolor, należy sprawdzić ostrze wiertła, jeśli największa szerokość zużycia wynosi 0,5 mm, należy je szlifować.

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010215
3 Parametry		Trzonek: Trzonek WeldonDOK 2"Średnica frezu: 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010216
3 Parametry		Trzonek: uniwersalnyDOK 2"Średnica frezu: 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4", 2"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010146
3 Parametry		Trzonek: Trzonek WeldonDOK.: 1"Średnica frezu: 1/2" 9/16" 11/16" 13/16" 15/16" 1-1/16"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010213
3 Parametry		Trzonek: Trzonek WeldonDOK.: 1"Średnica frezu: 7/16" 1/2" 9/16" 11/16" 5/8" 3/4" 13/16" 7/8"15/16" 1" 1-1/16"

	Rzeczy	Opis
1 Nazwa		Frez pierścieniowy
2 Model		10190010214
3 Parametry		Trzonek: Trzonek WeldonDOK 2"Średnica frezu: 7/16" 1/2" 9/16" 11/16" 5/8" 3/4" 13/16" 7/8"15/16" 1" 1-1/16"
